Pièces détachées boulonneuse à chocs Bosch GDS 30 (0 601 435 140)

En stockPièce d'origine

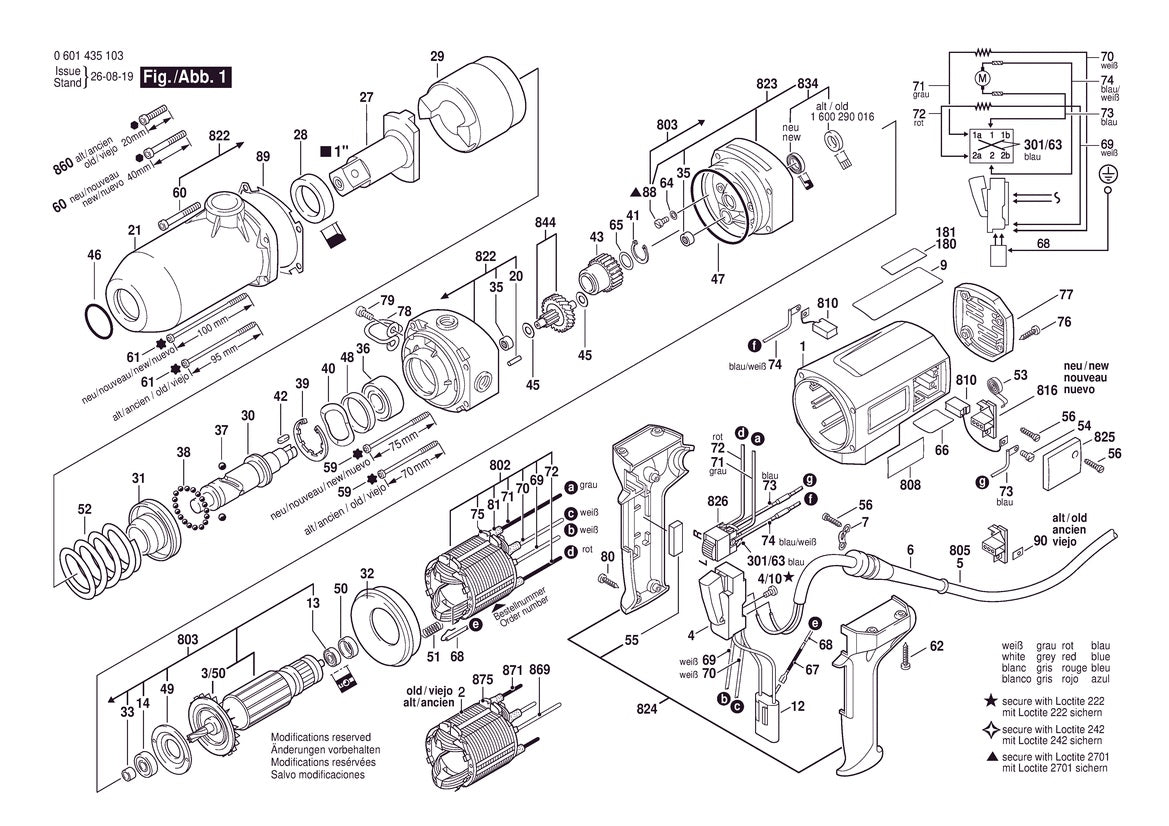

Vue éclatée Bosch GDS 30 0 601 435 140 - page 1

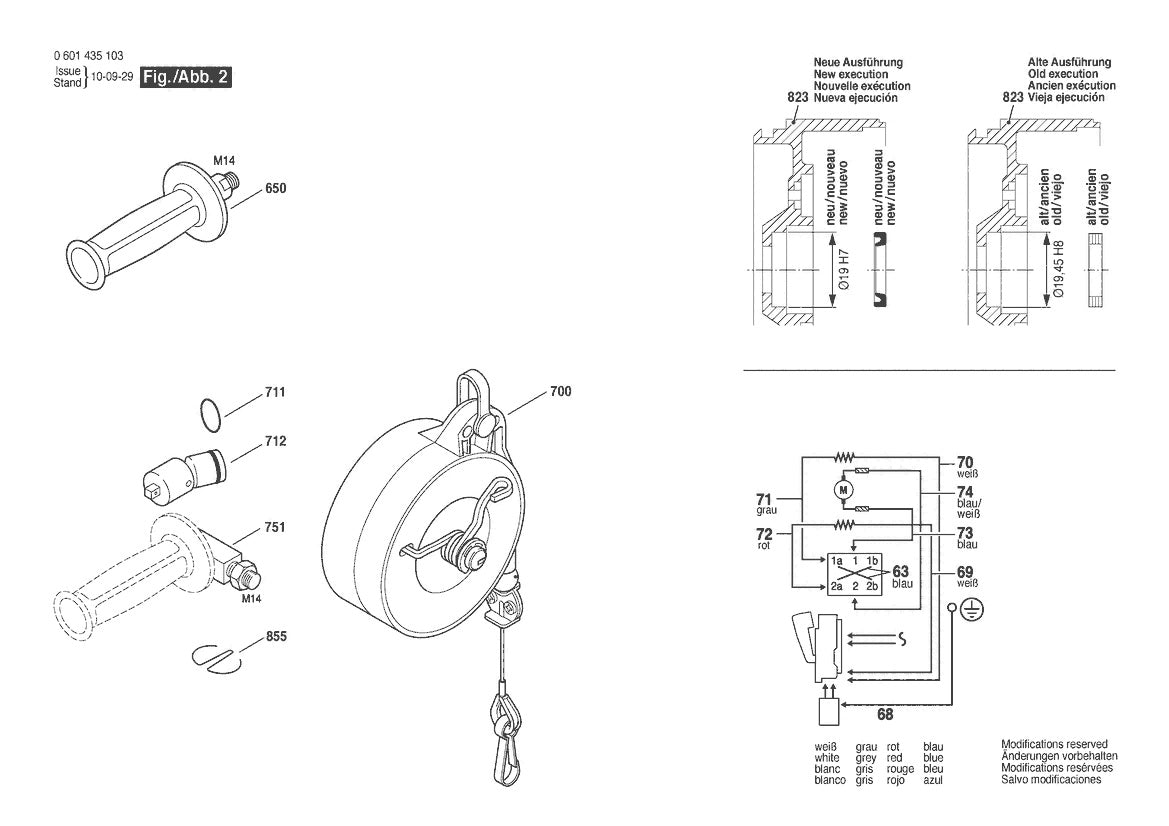

Vue éclatée Bosch GDS 30 0 601 435 140 - page 2

Réf. 1600100617Marque : Bosch

Pièces détachées boulonneuse à chocs Bosch GDS 30 (0 601 435 140)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€7,80 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

83 positions

Pos. Description

Vue 1 Position 45 - Ref 1600100617 - Rondelle De Compensation1600100617 €7,80

Vue 1 Position 39 - Ref 1600119004 - Anneau de retenue1600119004 €12,36

Vue 1 Position 40 - Ref 1600150009 - Rondelle Elastique1600150009 €12,36

Vue 1 Position 48 - Ref 1600206022 - Bague En Caoutchouc1600206022 €10,02

Vue 1 Position 47 - Ref 1600210005 - Joint torique1600210005 €12,36

Vue 1 Position 50 - Ref 1600502011 - Bague Intermediaire1600502011 €10,98

Vue 1 Position 32 - Ref 1600502019 - Deflecteur D’air1600502019 €13,92

Vue 1 Position 67 - Ref 1600712027 - Flexible Contractible1600712027 €7,80

Vue 1 Position 35 - Ref 1600910018 - Douille à aiguilles1600910018 €17,76

Vue 1 Position 90 - Ref 1601030022 - Frein D’ecrou1601030022 €7,80

Vue 1 Position 808 - Ref 160111A3H3 - Plaque signalétique160111A3H3 €10,98

Vue 1 Position 7 - Ref 1601302014 - Collier De Fixation1601302014 €7,80

Vue 1 Position 30 - Ref 1603124106 - Arbre D’entrainement1603124106 €297,60

Vue 1 Position 70 - Ref 1604438012 - Cable De Connexion1604438012 €23,28

Vue 1 Position 871 - Ref 1604438013 - Cable De Connexion1604438013 €23,28

Vue 1 Position 51 - Ref 1604613006 - Ressort De Compression1604613006 €7,80

Vue 1 Position 53 - Ref 160465202K - Ressort Spiral160465202K €10,98

Vue 1 Position 27 - Ref 1606455054 - Demi-Accouplement1606455054 €404,40

Vue 1 Position 3/50 - Ref 1606610122 - Ventilateur1606610122 €12,36

Vue 1 Position 805 - Ref 1607000227 - Câble d alimentation1607000227 €63,60

Vue 1 Position 844 - Ref 1607000C6N - Arbre De Transmission1607000C6N €199,20

Vue 1 Position 4 - Ref 1607200079 - Commutateur1607200079 €85,20

Vue 1 Position 29 - Ref 1608710028 - Frappeur1608710028 €493,20

Vue 1 Position 181 - Ref 1611110G39 - Etiquette Adhesive1611110G39 €53,04

Vue 1 Position 36 - Ref 1900905281 - Roulement A Billes Rigide1900905281 €78,60

Vue 1 Position 42 - Ref 1902300083 - Clavette Parallele1902300083 €5,70

Vue 1 Position 38 - Ref 1903230009 - Bille1903230009 €5,70

Vue 1 Position 37 - Ref 1903230015 - Bille1903230015 €10,98

Vue 1 Position 13 - Ref 2600905032 - Roulement A Billes2600905032 €17,76

Vue 1 Position 12 - Ref 2607329096 - Filtre D’antiparasitage2607329096 €23,28

Vue 1 Position 4/10 - Ref 2910011082 - Vis à tête cylindrique2910011082 €5,70

Vue 1 Position 79 - Ref 2910131193 - Vis cyl SixPans Creux CHC2910131193 €5,70

Vue 1 Position 60 - Ref 2910151170 - Vis cyl SixPans Creux CHC2910151170 €7,80

Vue 1 Position 56 - Ref 2910211019 - Vis à Tôle2910211019 €5,70

Vue 1 Position 80 - Ref 2914201508 - Vis A Tete Bombee Torx2914201508 €5,70

Vue 1 Position 76 - Ref 2914201527 - Vis A Tete Bombee Torx2914201527 €10,02

Vue 1 Position 41 - Ref 2916650006 - Etrier D’arret2916650006 €7,80

Vue 1 Position 20 - Ref 2917500119 - Goupille Cylindrique2917500119 €5,70

Vue 1 Position 64 - Ref 3600120013 - Rondelle plate3600120013 €5,70

Vue 1 Position 28 - Ref 3600202019 - Bague Entretoise3600202019 €63,60

Vue 1 Position 46 - Ref 3600210131 - Joint torique3600210131 €13,92

Vue 1 Position 31 - Ref 3600220019 - Bague D’appui3600220019 €242,40

Vue 1 Position 834 - Ref 3600290070 - Bague D’etancheite3600290070 €34,32

Vue 1 Position 33 - Ref 3600300042 - Bague Intermediaire3600300042 €27,96

Vue 1 Position 6 - Ref 3600703011 - Manchon3600703011 €12,36

Vue 1 Position 81 - Ref 3600707022 - Flexible Contractible3600707022 €13,92

Vue 1 Position 14 - Ref 3600905131 - Roulement A Billes Rigide3600905131 €31,32

Vue 1 Position 89 - Ref 3601023010 - Joint3601023010 €21,72

Vue 1 Position 875 - Ref 3601025003 - Passe-Cables3601025003 €7,80

Vue 1 Position 75 - Ref 3601025003 - Passe-Cables3601025003 €7,80

Vue 1 Position 66 - Ref 3601110370 - Etiquette Adhesive3601110370 €13,92

Vue 1 Position 9 - Ref 3601110614 - Etiquette Adhesive3601110614 €10,98

Vue 1 Position 78 - Ref 3601310013 - Etrier De Suspension3601310013 €57,96

Vue 1 Position 62 - Ref 3603435027 - Vis à Tôle3603435027 €5,70

Vue 1 Position 59 - Ref 3603435040 - Vis A Tete Bombee3603435040 €7,80

Vue 1 Position 61 - Ref 3603435041 - Vis A Tete Bombee3603435041 €7,80

Vue 1 Position 88 - Ref 3603435045 - Vis à tête cylindrique3603435045 €5,70

Vue 1 Position 54 - Ref 3603435045 - Vis à tête cylindrique3603435045 €5,70

Vue 1 Position 803 - Ref 3604010071 - Induit3604010071 €328,80

Vue 1 Position 802 - Ref 3604220138 - Épanouissement Polaire3604220138 €168,00

Vue 1 Position 816 - Ref 3604336012 - Porte-Balais3604336012 €19,68

Vue 1 Position 301/63 - Ref 3604412002 - Cable De Connexion3604412002 €23,28

Vue 1 Position 72 - Ref 3604438008 - Cable De Connexion3604438008 €25,20

Vue 1 Position 69 - Ref 3604438025 - Cable De Connexion3604438025 €23,28

Vue 1 Position 68 - Ref 3604448044 - Cable Elec. Avec Raccord3604448044 €13,92

Vue 1 Position 869 - Ref 3604460009 - Cable De Connexion3604460009 €21,72

Vue 1 Position 71 - Ref 3604460135 - Cable De Connexion3604460135 €25,20

Vue 1 Position 52 - Ref 3604610059 - Ressort De Compression3604610059 €53,04

Vue 1 Position 1 - Ref 3605108091 - Carter De Moteur3605108091 €85,20

Vue 1 Position 824 - Ref 3605132064 - Poignee3605132064 €63,60

Vue 1 Position 49 - Ref 3605500043 - Flasque De Palier3605500043 €15,84

Vue 1 Position 825 - Ref 3605500060 - Couvercle3605500060 €7,80

Vue 1 Position 77 - Ref 3605500062 - Couvercle3605500062 €37,44

Vue 1 Position 823 - Ref 3605806168 - Bride Intermediaire3605806168 €183,00

Vue 1 Position 21 - Ref 3605806222 - Palier De La Broche3605806222 €153,00

Vue 1 Position 43 - Ref 3606301006 - Roue Cylindrique3606301006 €153,00

Vue 1 Position 810 - Ref 3607014012 - Jeu De Balais3607014012 €63,60

Vue 1 Position 822 - Ref 3607031648 - Carter D’engrenages3607031648 €265,20

Vue 1 Position 826 - Ref 3607200000 - Commutateur3607200000 €53,04

Vue 2 Position 650 - Ref 160202509Z - Poignee Auxiliaire160202509Z €44,52

Vue 2 Position 650 - Ref 16020250A1 - Poignee Auxiliaire16020250A1 €40,56

Vue 2 Position 77 - Ref 3605500062 - Couvercle3605500062 €37,44

Vue 2 Position 823 - Ref 3605806168 - Bride Intermediaire3605806168 €183,00

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

La boulonneuse à chocs Bosch GDS 30 (réf. 0 601 435 140) se répare pièce par pièce. Cette fiche vous donne accès à la nomenclature complète du modèle, avec la référence constructeur de chaque composant.

Ce que contient cette page

La vue éclatée complète de la boulonneuse à chocs Bosch GDS 30
Le numéro de position de chaque composant
Les références Bosch d’origine (83 pièces)

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
