Pièces détachées marteau perforateur Bosch 11200 VSR (0 603 314 739)

En stockPièce d'origine

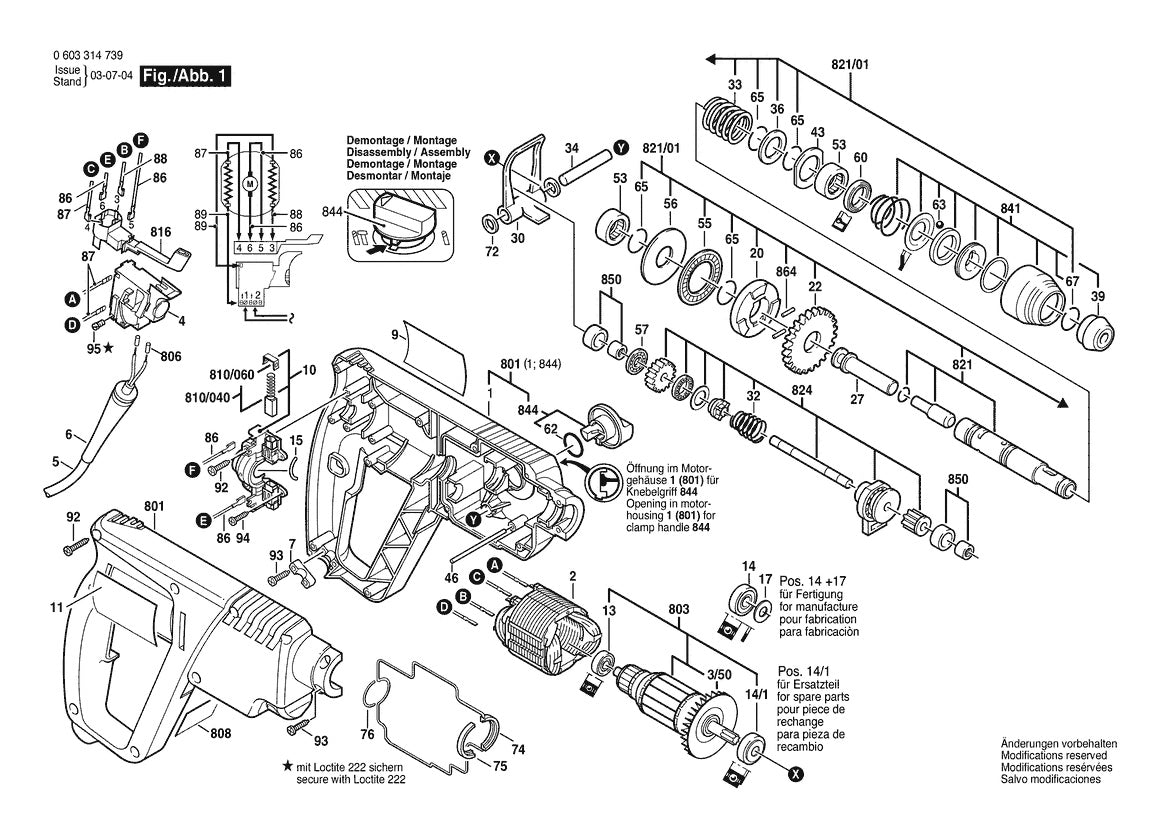

Vue éclatée Bosch 11200 VSR 0 603 314 739 - page 1

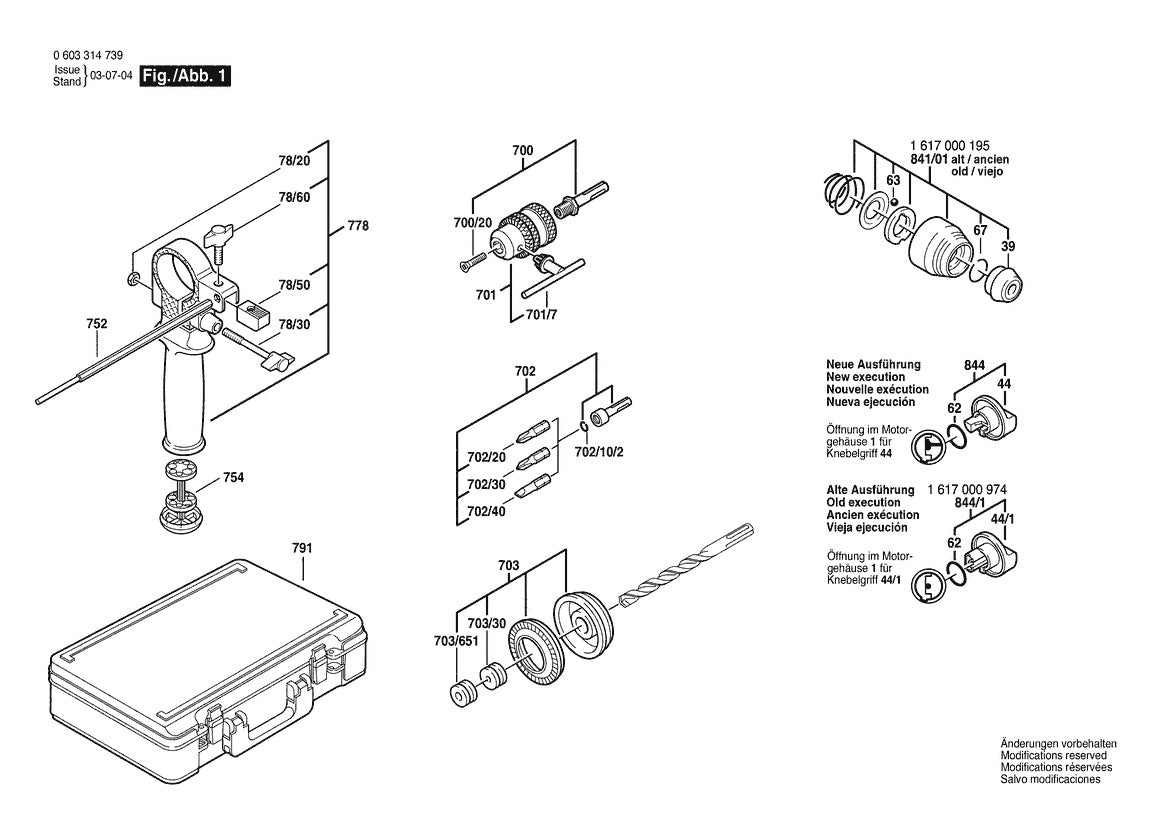

Vue éclatée Bosch 11200 VSR 0 603 314 739 - page 2

Réf. 160111A3H5Marque : Bosch

Pièces détachées marteau perforateur Bosch 11200 VSR (0 603 314 739)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,98 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

77 positions

Pos. Description

Vue 1 Position 808 - Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Vue 1 Position 15 - Ref 1610026001 - Tampon En Caoutchouc1610026001 €5,70

Vue 1 Position 72 - Ref 1610100007 - Rondelle D’ajustage1610100007 €5,70

Vue 1 Position 56 - Ref 1610102030 - Disque De Support1610102030 €10,98

Vue 1 Position 43 - Ref 1610190020 - Rondelle D’appui1610190020 €5,70

Vue 1 Position 36 - Ref 1610190021 - Rondelle D’appui1610190021 €10,02

Vue 1 Position 62 - Ref 1610210125 - Joint torique1610210125 €5,70

Vue 1 Position 60 - Ref 1610280006 - joint d’étanchéité1610280006 €10,98

Vue 1 Position 39 - Ref 1610508021 - Bouchon de protection1610508021 €5,70

Vue 1 Position 13 - Ref 1610905025 - Roulement A Billes Rigide1610905025 €21,72

Vue 1 Position 14/1 - Ref 1610905048 - Roulement A Billes Rigide1610905048 €25,20

Vue 1 Position 53 - Ref 1610910077 - Douille à aiguilles1610910077 €15,84

Vue 1 Position 57 - Ref 1610920009 - Butee A Rouleaux Cylindr.1610920009 €10,98

Vue 1 Position 55 - Ref 1610920012 - Butee A Rouleaux Cylindr.1610920012 €13,92

Vue 1 Position 74 - Ref 1611015040 - Joint1611015040 €17,76

Vue 1 Position 75 - Ref 1611015041 - Joint1611015041 €5,70

Vue 1 Position 76 - Ref 1611015042 - Joint1611015042 €7,80

Vue 1 Position 30 - Ref 1611911000 - Levier D’entrainement1611911000 €31,32

Vue 1 Position 864 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 34 - Ref 1613100021 - Pointe De Palier1613100021 €5,70

Vue 1 Position 46 - Ref 1613160022 - Goupille Cylindrique1613160022 €5,70

Vue 1 Position 803 - Ref 1614010146 - Induit Avec Ventilateur1614010146 €183,00

Vue 1 Position 65 - Ref 1614601018 - Anneau élastique1614601018 €5,70

Vue 1 Position 67 - Ref 1614601077 - Anneau de retenue1614601077 €7,80

Vue 1 Position 32 - Ref 1614617002 - Ressort De Compression1614617002 €5,70

Vue 1 Position 33 - Ref 1614634008 - Ressort De Compression1614634008 €5,70

Vue 1 Position 22 - Ref 1616317608 - Roue Cylindrique1616317608 €21,72

Vue 1 Position 20 - Ref 1616409012 - Rondelle D’arret1616409012 €17,76

Vue 1 Position 824 - Ref 1617000301 - Arbre Intermediaire1617000301 €109,20

Vue 1 Position 841 - Ref 1617000303 - Manchon De Protection1617000303 €40,56

Vue 1 Position 821 - Ref 1617000320 - Tube De Marteau1617000320 €78,60

Vue 1 Position 844 - Ref 1617000322 - Manette1617000322 €13,92

Vue 1 Position 801 - Ref 1617000336 - Coquille1617000336 €78,60

Vue 1 Position 821/01 - Ref 1617000349 - Tube De Marteau1617000349 €140,40

Vue 1 Position 850 - Ref 1617000975 - Coussinet1617000975 €19,68

Vue 1 Position 810/040 - Ref 1617014125 - Jeu De Balais1617014125 €37,44

Vue 1 Position 4 - Ref 1617200066 - Commutateur1617200066 €71,40

Vue 1 Position 27 - Ref 1618710068 - Frappeur1618710068 €21,72

Vue 1 Position 806 - Ref 1900452012 - Embout1900452012 €7,80

Vue 1 Position 63 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 6 - Ref 2600703018 - Manchon2600703018 €10,98

Vue 1 Position 7 - Ref 2601035001 - Support De Cable2601035001 €7,80

Vue 1 Position 810/060 - Ref 2601322013 - Capuchon A Crans D'arret2601322013 €7,80

Vue 1 Position 810/060 - Ref 2601322017 - Capuchon A Crans D'arret2601322017 €7,80

Vue 1 Position 95 - Ref 2603410001 - Vis à tête cylindrique2603410001 €7,80

Vue 1 Position 94 - Ref 2603490017 - Vis A Tete Bombee Torx2603490017 €10,02

Vue 1 Position 2 - Ref 2604220446 - Épanouissement Polaire2604220446 €53,04

Vue 1 Position 10 - Ref 2604337122 - Couronne Porte-Balais2604337122 €53,04

Vue 1 Position 88 - Ref 2604448034 - Cable De Connexion2604448034 €7,80

Vue 1 Position 89 - Ref 2604448060 - Cable2604448060 €10,98

Vue 1 Position 87 - Ref 2604448096 - Cable De Connexion2604448096 €7,80

Vue 1 Position 86 - Ref 2604448147 - Cable De Connexion2604448147 €5,70

Vue 1 Position 5 - Ref 2604460187 - Câble d alimentation2604460187 €40,56

Vue 1 Position 3/50 - Ref 2606610022 - Ventilateur2606610022 €12,36

Vue 1 Position 816 - Ref 2607200231 - Commutateur2607200231 €44,52

Vue 1 Position 9 - Ref 2610993002 - Plaque De Marque2610993002 €13,92

Vue 1 Position 11 - Ref 2610993003 - Ecriteau Avertisseur2610993003 €13,92

Vue 1 Position 93 - Ref 2912401019 - Vis à Tôle2912401019 €5,70

Vue 1 Position 92 - Ref 2912401021 - Vis à Tôle2912401021 €5,70

Vue 2 Position 701 - Ref 1608571069 - Mandrin1608571069 €63,60

Vue 2 Position 62 - Ref 1610210125 - Joint torique1610210125 €5,70

Vue 2 Position 39 - Ref 1610508021 - Bouchon de protection1610508021 €5,70

Vue 2 Position 44 - Ref 1612026075 - Manette1612026075 €10,98

Vue 2 Position 752 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 78/30 - Ref 1613480007 - Vis A Oreilles1613480007 €7,80

Vue 2 Position 78/60 - Ref 1613480008 - Vis A Oreilles1613480008 €7,80

Vue 2 Position 67 - Ref 1614601077 - Anneau de retenue1614601077 €7,80

Vue 2 Position 700 - Ref 1617000154 - Tige De Mandrin1617000154 €78,60

Vue 2 Position 844 - Ref 1617000322 - Manette1617000322 €13,92

Vue 2 Position 778 - Ref 1619PB4323 - Poignee Auxiliaire1619PB4323 €27,96

Vue 2 Position 63 - Ref 1903230013 - Bille1903230013 €10,02

Vue 2 Position 700/20 - Ref 2603421226 - Vis à tête fraisée2603421226 €7,80

Vue 2 Position 94 - Ref 2603490017 - Vis A Tete Bombee Torx2603490017 €10,02

Vue 2 Position 702/10/2 - Ref 2604601004 - Anneau élastique2604601004 €7,80

Vue 2 Position 701/7 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Vue 2 Position 78/50 - Ref 2608040014 - Plaque De Fixation2608040014 €12,36

Vue 2 Position 78/20 - Ref 2915011007 - Ecrou Hex2915011007 €5,70

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Toutes les pièces détachées d’origine pour le marteau perforateur Bosch 11200 VSR (référence 0 603 314 739) sont réunies ici. Repérez le numéro de position sur la vue éclatée, relevez la référence Bosch correspondante et commandez la bonne pièce.

Comment trouver la bonne pièce

Vérifiez la référence 0 603 314 739 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
