Pièces détachées marteau perforateur Bosch 11255VSR (3 611 B55 539)

En stockPièce d'origine

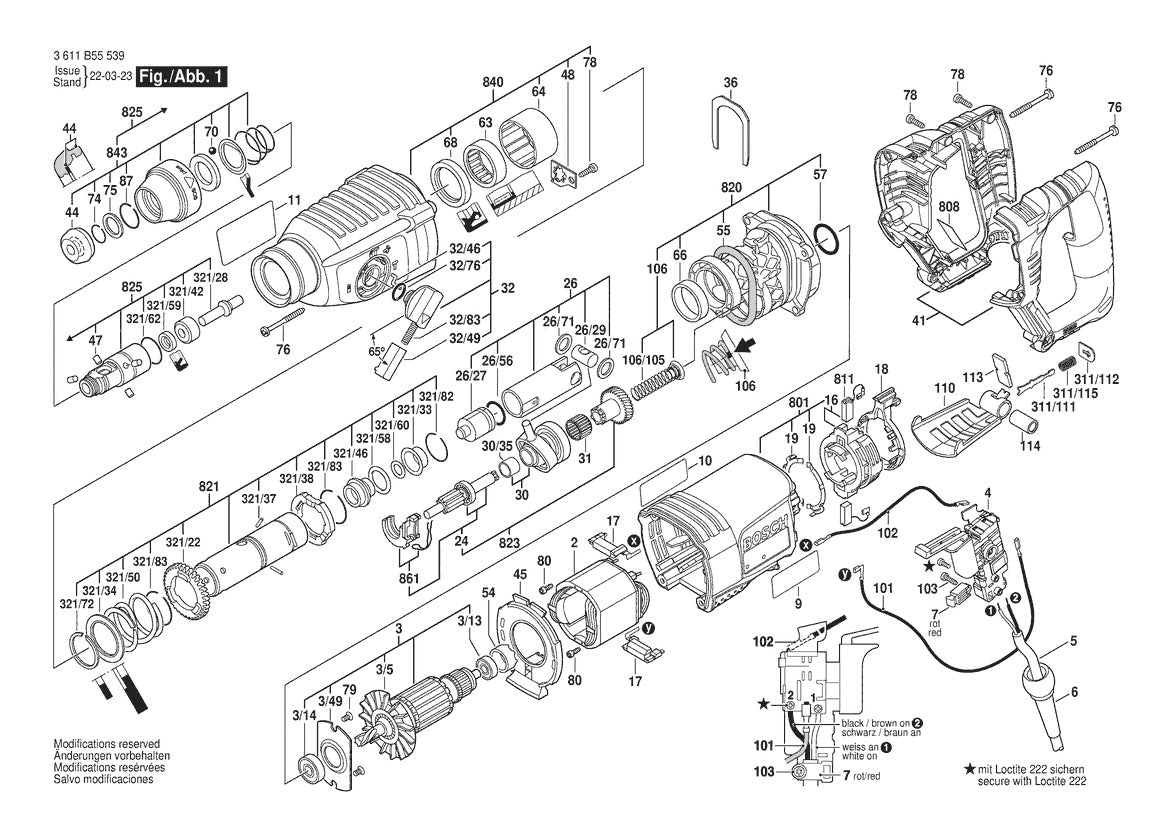

Vue éclatée Bosch 11255VSR 3 611 B55 539 - page 1

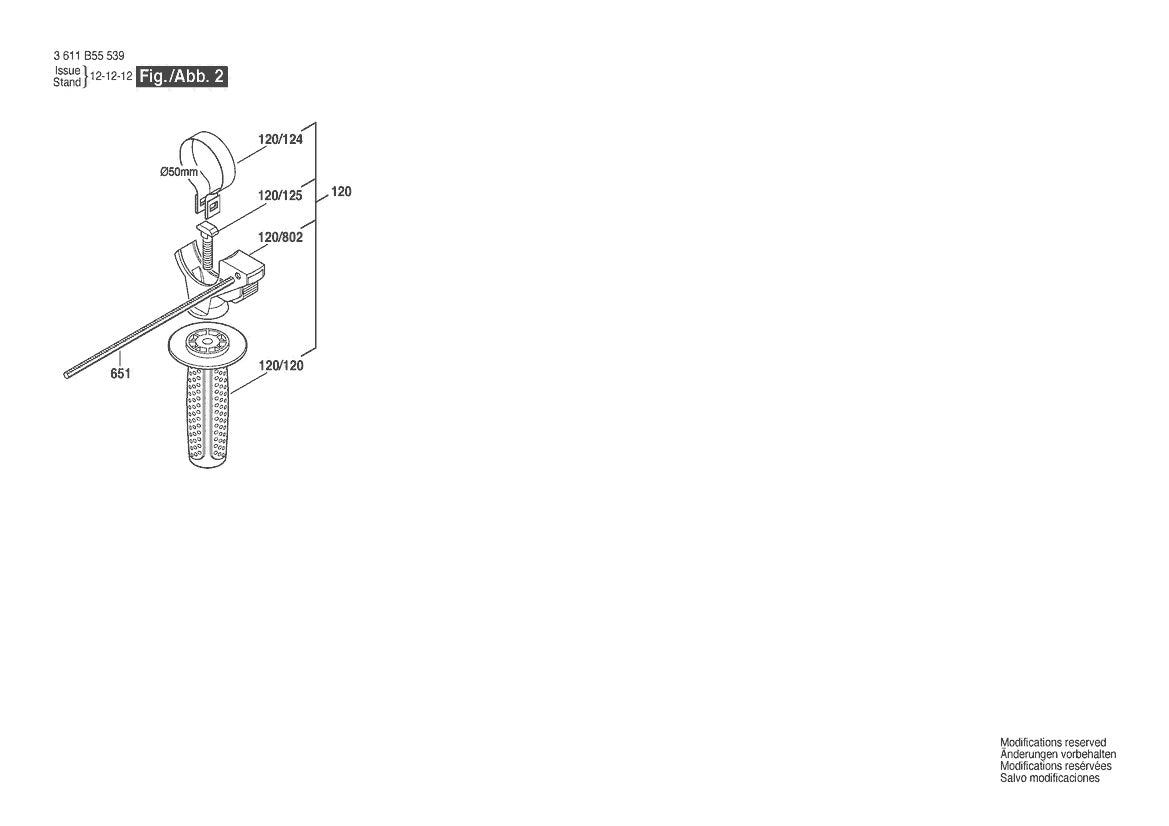

Vue éclatée Bosch 11255VSR 3 611 B55 539 - page 2

Réf. 1600502023Marque : Bosch

Pièces détachées marteau perforateur Bosch 11255VSR (3 611 B55 539)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,02 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

95 positions

Pos. Description

Vue 1 Position 54 - Ref 1600502023 - Bague Intermediaire1600502023 €10,02

Vue 1 Position 6 - Ref 1600703034 - Manchon1600703034 €10,98

Vue 1 Position 17 - Ref 1600A0032J - Module Adaptateur1600A0032J €7,80

Vue 1 Position 321/38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 30 - Ref 1600A01U33 - Palier d’entraînement1600A01U33 €53,04

Vue 1 Position 26 - Ref 1600A01U34 - Piston De Marteau1600A01U34 €53,04

Vue 1 Position 7 - Ref 1601035008 - Support De Cable1601035008 €7,80

Vue 1 Position 76 - Ref 160343000A - Vis autotaradeuse p. défo160343000A €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/83 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 4 - Ref 160720030T - Commutateur160720030T €44,52

Vue 1 Position 26/71 - Ref 1610101011 - Rondelle D’ajustage1610101011 €7,80

Vue 1 Position 75 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 321/42 - Ref 1610102073 - Bague Antifriction1610102073 €17,76

Vue 1 Position 321/34 - Ref 1610190067 - Rondelle D’appui1610190067 €10,02

Vue 1 Position 66 - Ref 1610202021 - Palier-Glisseur1610202021 €10,98

Vue 1 Position 30/35 - Ref 1610202024 - Palier-Glisseur1610202024 €17,76

Vue 1 Position 32/76 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 57 - Ref 1610210068 - Joint torique1610210068 €7,80

Vue 1 Position 321/60 - Ref 1610210176 - Joint torique1610210176 €5,70

Vue 1 Position 321/58 - Ref 1610210178 - Joint torique1610210178 €7,80

Vue 1 Position 321/62 - Ref 1610210179 - Joint torique1610210179 €10,98

Vue 1 Position 26/56 - Ref 1610210187 - Joint torique1610210187 €10,02

Vue 1 Position 321/59 - Ref 1610283035 - Bague D’etancheite1610283035 €19,68

Vue 1 Position 68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 18 - Ref 1610290183 - Anneau De Fil Jarretier1610290183 €12,36

Vue 1 Position 55 - Ref 1610290226 - joint d’étanchéité1610290226 €13,92

Vue 1 Position 114 - Ref 1610301006 - Coussinet1610301006 €10,02

Vue 1 Position 26/27 - Ref 1610311018 - Frappeur1610311018 €48,60

Vue 1 Position 321/46 - Ref 1610390051 - Douille De Guidage1610390051 €21,72

Vue 1 Position 64 - Ref 1610390053 - Coussinet1610390053 €27,96

Vue 1 Position 44 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 45 - Ref 1610522013 - Deflecteur D’air1610522013 €10,02

Vue 1 Position 321/33 - Ref 1610590014 - Douille De Positionnemen1610590014 €10,02

Vue 1 Position 3/13 - Ref 1610905025 - Roulement A Billes Rigide1610905025 €21,72

Vue 1 Position 3/14 - Ref 1610905048 - Roulement A Billes Rigide1610905048 €25,20

Vue 1 Position 63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 31 - Ref 1610913016 - Couronne D’aiguilles1610913016 €13,92

Vue 1 Position 311/112 - Ref 1611010008 - Plateau De Pression1611010008 €5,70

Vue 1 Position 113 - Ref 1611015057 - Plaque De Butee1611015057 €5,70

Vue 1 Position 36 - Ref 1611016003 - Tole De Maintien1611016003 €10,02

Vue 1 Position 311/111 - Ref 1611016004 - Poussoir1611016004 €5,70

Vue 1 Position 48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 9 - Ref 1611110Y39 - Plaque De Marque1611110Y39 €13,92

Vue 1 Position 10 - Ref 1611110Y40 - Plaque De Marque1611110Y40 €13,92

Vue 1 Position 11 - Ref 1611110Y43 - Ecriteau Avertisseur1611110Y43 €13,92

Vue 1 Position 19 - Ref 1611329024 - Contact De Branchement1611329024 €7,80

Vue 1 Position 32/49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026037 - Manette1612026037 €27,96

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 47 - Ref 1613100030 - Aiguille1613100030 €12,36

Vue 1 Position 26/29 - Ref 1613105012 - Axe De Piston1613105012 €13,92

Vue 1 Position 321/28 - Ref 1613124081 - Percuteur1613124081 €27,96

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 80 - Ref 1613435043 - Vis1613435043 €5,70

Vue 1 Position 2 - Ref 1614220177 - Épanouissement Polaire1614220177 €53,04

Vue 1 Position 16 - Ref 1614336064 - Couronne Porte-Balais1614336064 €53,04

Vue 1 Position 101 - Ref 1614449018 - Cable De Connexion1614449018 €10,02

Vue 1 Position 102 - Ref 1614449019 - Cable De Connexion1614449019 €7,80

Vue 1 Position 74 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 321/82 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 32/83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614611020 - Ressort De Compression1614611020 €12,36

Vue 1 Position 106/105 - Ref 1614611021 - Ressort De Compression1614611021 €7,80

Vue 1 Position 106 - Ref 1614611022 - Palier-Glisseur1614611022 €10,98

Vue 1 Position 311/115 - Ref 1614643017 - Ressort De Compression1614643017 €5,70

Vue 1 Position 32/46 - Ref 1614690002 - Tenon D’entrainement1614690002 €7,80

Vue 1 Position 41 - Ref 1615132113 - Poignee Couvercle1615132113 €40,56

Vue 1 Position 110 - Ref 1615510007 - Patte1615510007 €17,76

Vue 1 Position 3/49 - Ref 1615700044 - Palier1615700044 €10,02

Vue 1 Position 861 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 321/22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 3/5 - Ref 1616610094 - Ventilateur1616610094 €10,02

Vue 1 Position 801 - Ref 1617000470 - Carter De Moteur1617000470 €78,60

Vue 1 Position 811 - Ref 1617000525 - Jeu De Balais1617000525 €27,96

Vue 1 Position 821 - Ref 1617000564 - Tuyau1617000564 €71,40

Vue 1 Position 823 - Ref 1617000579 - Arbre Dentele1617000579 €63,60

Vue 1 Position 843 - Ref 1617000582 - Manchon De Protection1617000582 €31,32

Vue 1 Position 825 - Ref 1617000598 - Porte Outil1617000598 €109,20

Vue 1 Position 820 - Ref 16170006DX - Bride Intermediaire16170006DX €53,04

Vue 1 Position 24 - Ref 16170006EJ - Arbre Dentele16170006EJ €63,60

Vue 1 Position 3 - Ref 1617000V31 - Induit Avec Ventilateur1617000V31 €153,00

Vue 1 Position 70 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 103 - Ref 2603490017 - Vis A Tete Bombee Torx2603490017 €10,02

Vue 1 Position 78 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 5 - Ref 2604460239 - Câble d alimentation2604460239 €44,52

Vue 2 Position 120/120 - Ref 160202507H - Poignee Auxiliaire160202507H €31,32

Vue 2 Position 120 - Ref 160202508X - Poignee Auxiliaire160202508X €48,60

Vue 2 Position 26/56 - Ref 1610210187 - Joint torique1610210187 €10,02

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 120/802 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 651 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 120/802 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 2 Position 651 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre marteau perforateur Bosch 11255VSR ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 3 611 B55 539.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch 11255VSR
Le numéro de position de chaque composant
Les références Bosch d’origine (95 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
