Pièces détachées marteau perforateur Bosch EXBH18V-45 (3 611 J13 300)

En stockPièce d'origine

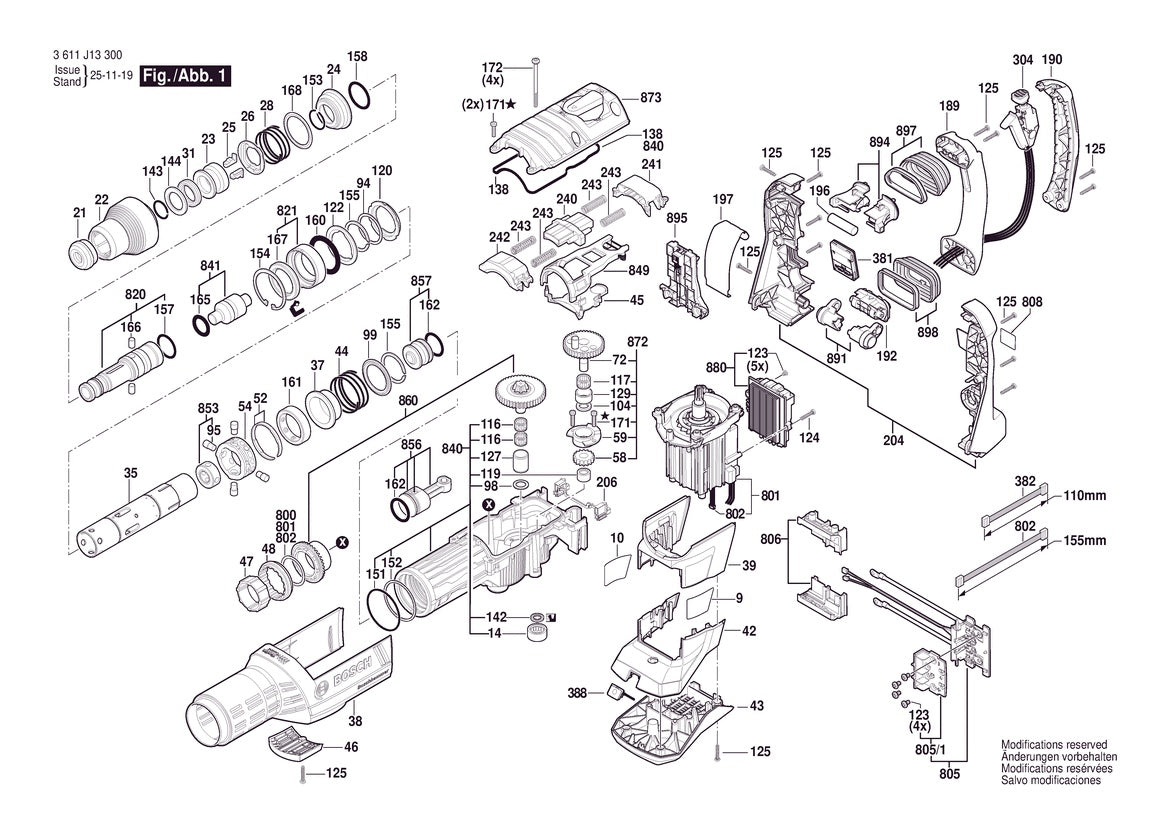

Vue éclatée Bosch EXBH18V-45 3 611 J13 300 - page 1

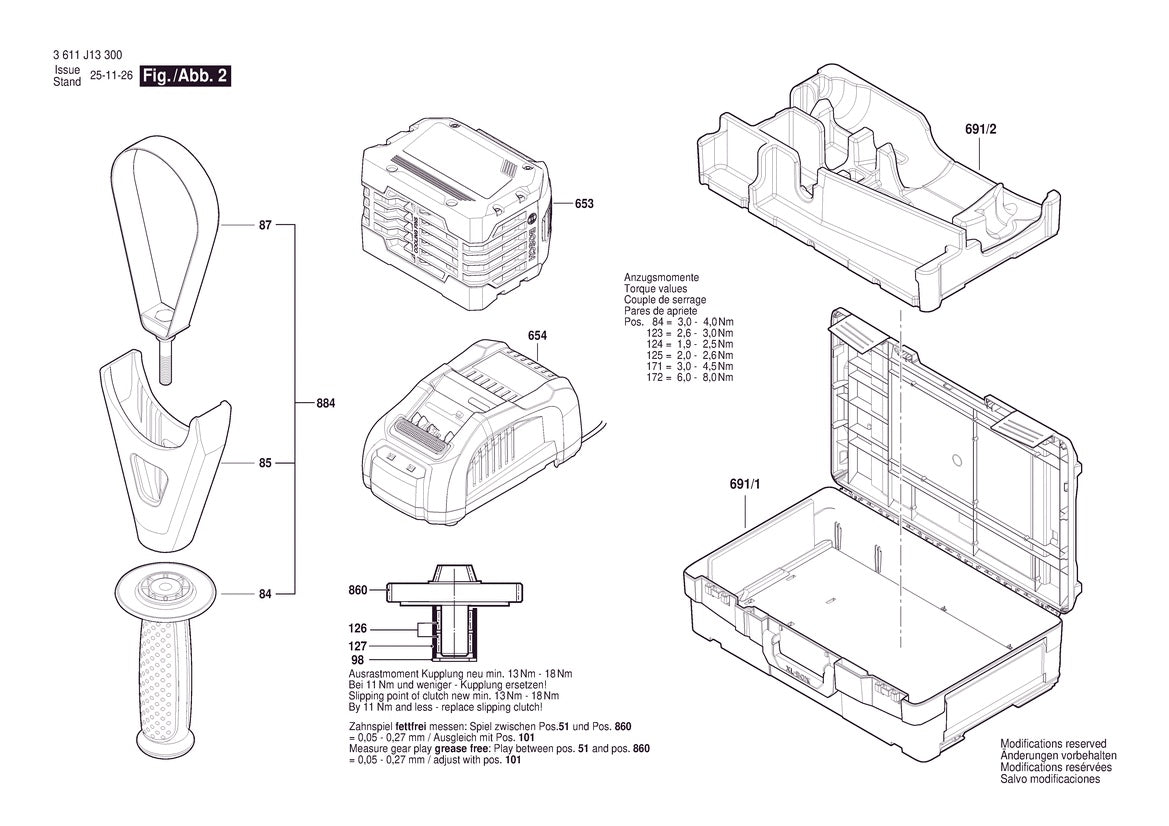

Vue éclatée Bosch EXBH18V-45 3 611 J13 300 - page 2

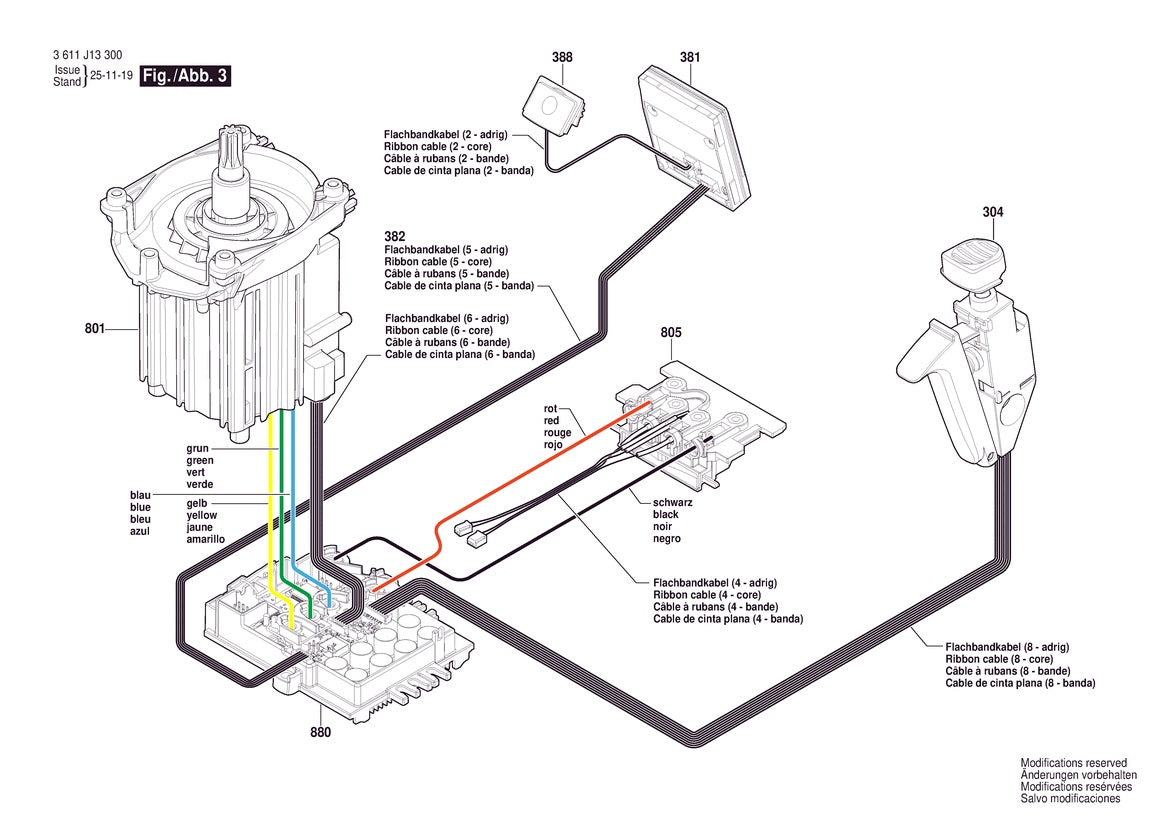

Vue éclatée Bosch EXBH18V-45 3 611 J13 300 - page 3

Réf. 1600210080Marque : Bosch

Pièces détachées marteau perforateur Bosch EXBH18V-45 (3 611 J13 300)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,02 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

118 positions

Pos. Description

Vue 1 Position 162 - Ref 1600210080 - Joint torique1600210080 €10,02

Vue 1 Position 99 - Ref 1600220029 - Bague D’appui1600220029 €12,36

Vue 1 Position 240 - Ref 1600A000K3 - Contrepoids1600A000K3 €27,96

Vue 1 Position 196 - Ref 1600A002PC - Tampon En Caoutchouc1600A002PC €7,80

Vue 1 Position 190 - Ref 1600A015RL - Poignee Couvercle1600A015RL €27,96

Vue 1 Position 192 - Ref 1600A015RV - raccord poignée carter1600A015RV €12,36

Vue 1 Position 26 - Ref 1600A019WL - Disque De Commande1600A019WL €12,36

Vue 1 Position 54 - Ref 1600A019Z4 - Douille D’ecartement1600A019Z4 €12,36

Vue 1 Position 388 - Ref 1600A01P8Z - LED-Module1600A01P8Z €19,68

Vue 1 Position 802 - Ref 1600A01R8P - Câble à rubans1600A01R8P €15,84

Vue 1 Position 197 - Ref 160120000C - Ressort A Lame160120000C €27,96

Vue 1 Position 123 - Ref 160343003T - Vis160343003T €5,70

Vue 1 Position 891 - Ref 1607000DF1 - Levier Culbuteur1607000DF1 €40,56

Vue 1 Position 894 - Ref 1607000DF2 - Plaque Vissee1607000DF2 €40,56

Vue 1 Position 895 - Ref 1607000DF3 - Diaphragme1607000DF3 €85,20

Vue 1 Position 897 - Ref 1607000DF4 - Soufflet1607000DF4 €48,60

Vue 1 Position 898 - Ref 1607000DF5 - Soufflet1607000DF5 €48,60

Vue 1 Position 806 - Ref 1607000DF6 - Rail1607000DF6 €78,60

Vue 1 Position 805/1 - Ref 1607000DL8 - Porte-Contact1607000DL8 €48,60

Vue 1 Position 801 - Ref 1607000DN4 - Moteur DC sans charbon1607000DN4 €328,80

Vue 1 Position 880 - Ref 1607000DN5 - Module électronique1607000DN5 €367,20

Vue 1 Position 805 - Ref 1607000DN6 - Porte-Contact1607000DN6 €100,80

Vue 1 Position 860 - Ref 1607000EL4 - Embrayage1607000EL4 €328,80

Vue 1 Position 382 - Ref 1607503566 - Câble à rubans1607503566 €10,98

Vue 1 Position 98 - Ref 1610101015 - Rondelle D’ajustage1610101015 €7,80

Vue 1 Position 800 - Ref 1610102095 - Rondelle De Compensation1610102095 €5,70

Vue 1 Position 800 - Ref 1610102096 - Rondelle De Compensation1610102096 €7,80

Vue 1 Position 144 - Ref 1610103025 - Rondelle D’appui1610103025 €13,92

Vue 1 Position 104 - Ref 1610190027 - Rondelle De Butee1610190027 €19,68

Vue 1 Position 120 - Ref 1610190080 - Douille D’ecartement1610190080 €34,32

Vue 1 Position 168 - Ref 1610206027 - Levre D’etancheite1610206027 €10,98

Vue 1 Position 157 - Ref 1610210103 - Joint torique1610210103 €10,98

Vue 1 Position 151 - Ref 1610210222 - Joint torique1610210222 €5,70

Vue 1 Position 158 - Ref 1610210224 - Joint torique1610210224 €5,70

Vue 1 Position 161 - Ref 1610210227 - Bague D’amortissement1610210227 €25,20

Vue 1 Position 160 - Ref 1610210246 - Joint torique1610210246 €7,80

Vue 1 Position 52 - Ref 1610224015 - Segment de retenue1610224015 €5,70

Vue 1 Position 853 - Ref 1610231004 - Douille De Guidage1610231004 €71,40

Vue 1 Position 94 - Ref 1610290111 - Rondelle D’appui1610290111 €10,02

Vue 1 Position 142 - Ref 1610290112 - Bague D’etancheite1610290112 €15,84

Vue 1 Position 165 - Ref 1610290125 - joint d’étanchéité1610290125 €27,96

Vue 1 Position 122 - Ref 1610290128 - Bague Entretoise1610290128 €23,28

Vue 1 Position 31 - Ref 1610290129 - Bague D’amortissement1610290129 €19,68

Vue 1 Position 167 - Ref 161029012A - Bague D’etancheite161029012A €15,84

Vue 1 Position 47 - Ref 1610300076 - Douille Dentee1610300076 €25,20

Vue 1 Position 127 - Ref 1610300079 - Coussinet1610300079 €15,84

Vue 1 Position 129 - Ref 1610300080 - Coussinet1610300080 €15,84

Vue 1 Position 37 - Ref 1610322018 - Douille De Commande1610322018 €23,28

Vue 1 Position 24 - Ref 1610500025 - Douille à collet1610500025 €27,96

Vue 1 Position 21 - Ref 1610508038 - Bouchon de protection1610508038 €25,20

Vue 1 Position 821 - Ref 1610508058 - Palier-Glisseur1610508058 €71,40

Vue 1 Position 23 - Ref 1610520006 - Douille de butée1610520006 €48,60

Vue 1 Position 45 - Ref 1610591052 - Element Serre-Piece1610591052 €10,02

Vue 1 Position 119 - Ref 1610910081 - Roulement A Aiguilles1610910081 €40,56

Vue 1 Position 14 - Ref 1610910096 - Roulement A Aiguilles1610910096 €57,96

Vue 1 Position 117 - Ref 1610913023 - Couronne D’aiguilles1610913023 €48,60

Vue 1 Position 116 - Ref 1610913029 - Couronne D’aiguilles1610913029 €15,84

Vue 1 Position 138 - Ref 1611015064 - Joint1611015064 €21,72

Vue 1 Position 25 - Ref 1612300027 - Corps D’arret1612300027 €31,32

Vue 1 Position 206 - Ref 1612386006 - Regle D’arret1612386006 €5,70

Vue 1 Position 95 - Ref 1613120023 - Goujon D’entrainement1613120023 €15,84

Vue 1 Position 166 - Ref 1613200020 - Rouleau Cylindrique1613200020 €12,36

Vue 1 Position 171 - Ref 1613414026 - Vis bombée Torx CBX1613414026 €5,70

Vue 1 Position 125 - Ref 1613435040 - Vis A Tete Bombee Torx1613435040 €10,02

Vue 1 Position 172 - Ref 1613435041 - Vis A Tete Bombee Torx1613435041 €7,80

Vue 1 Position 143 - Ref 1614601072 - Anneau élastique1614601072 €10,98

Vue 1 Position 152 - Ref 1614601073 - Anneau élastique1614601073 €7,80

Vue 1 Position 155 - Ref 1614601074 - Anneau élastique1614601074 €7,80

Vue 1 Position 28 - Ref 1614621010 - Ressort De Compression1614621010 €15,84

Vue 1 Position 243 - Ref 1614621013 - Ressort De Compression1614621013 €10,98

Vue 1 Position 44 - Ref 1614621020 - Ressort De Compression1614621020 €10,98

Vue 1 Position 38 - Ref 1615190177 - Capot de recouvrement1615190177 €78,60

Vue 1 Position 241 - Ref 1615190181 - Piece De Guidage1615190181 €10,98

Vue 1 Position 242 - Ref 1615190182 - Piece De Guidage1615190182 €10,98

Vue 1 Position 59 - Ref 1615805074 - Support De Palier1615805074 €27,96

Vue 1 Position 72 - Ref 1616317090 - Roue Dentee A Excentrique1616317090 €118,20

Vue 1 Position 58 - Ref 1616317620 - Roue Cylindrique1616317620 €37,44

Vue 1 Position 840 - Ref 1617000A29 - Boitier D’etande1617000A29 €367,20

Vue 1 Position 849 - Ref 1617000A31 - Fourchette De Commande1617000A31 €23,28

Vue 1 Position 856 - Ref 1617000A32 - Piston De Marteau1617000A32 €109,20

Vue 1 Position 857 - Ref 1617000A33 - Frappeur1617000A33 €71,40

Vue 1 Position 872 - Ref 1617000A35 - Excentrique1617000A35 €199,20

Vue 1 Position 841 - Ref 1617000A4R - Percuteur1617000A4R €109,20

Vue 1 Position 381 - Ref 1617S025JW - Module Electronique1617S025JW €128,40

Vue 1 Position 204 - Ref 1617S025JX - Arriere De Boitier1617S025JX €78,60

Vue 1 Position 873 - Ref 1617S025K0 - Couvercle De Carter1617S025K0 €100,80

Vue 1 Position 22 - Ref 1617S025K5 - Manchon De Protection1617S025K5 €85,20

Vue 1 Position 39 - Ref 1617S025K6 - Capot De Moteur1617S025K6 €53,04

Vue 1 Position 42 - Ref 1617S025K7 - Capot Du Moteur1617S025K7 €63,60

Vue 1 Position 43 - Ref 1617S025K8 - Couvercle De Ventilateur1617S025K8 €63,60

Vue 1 Position 46 - Ref 1617S025K9 - Element De Support1617S025K9 €53,04

Vue 1 Position 189 - Ref 1617S025KB - Poignee1617S025KB €71,40

Vue 1 Position 35 - Ref 1617S02A20 - Tube De Marteau1617S02A20 €199,20

Vue 1 Position 820 - Ref 1618597102 - Porte-Outil1618597102 €265,20

Vue 1 Position 48 - Ref 1619990177 - Anneau De Fil Jarretier1619990177 €27,96

Vue 1 Position 124 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 304 - Ref 2607202360 - Commutateur2607202360 €25,20

Vue 1 Position 153 - Ref 2916540017 - Anneau élastique2916540017 €7,80

Vue 1 Position 154 - Ref 2916660027 - Anneau de retenue2916660027 €15,84

Vue 2 Position 860 - Ref 1607000EL4 - Embrayage1607000EL4 €328,80

Vue 2 Position 653 - Ref 1607A350CM - Bloc D Accus1607A350CM €621,60

Vue 2 Position 98 - Ref 1610101015 - Rondelle D’ajustage1610101015 €7,80

Vue 2 Position 127 - Ref 1610300079 - Coussinet1610300079 €15,84

Vue 2 Position 87 - Ref 1617000807 - Collier De Serrage1617000807 €48,60

Vue 2 Position 653 - Ref 1617S02402 - Bloc D Accus1617S02402 €367,20

Vue 2 Position 884 - Ref 1617S025K1 - Poignee Auxiliaire1617S025K1 €100,80

Vue 2 Position 84 - Ref 1617S025KA - Poignee Auxiliaire1617S025KA €78,60

Vue 2 Position 691/1 - Ref 1617S02666 - Coffret De Transport1617S02666 €78,60

Vue 2 Position 691/2 - Ref 1617S02667 - Garniture1617S02667 €48,60

Vue 2 Position 85 - Ref 1618040095 - Support De Fixation1618040095 €19,68

Vue 2 Position 654 - Ref 2607225921 - Chargeur2607225921 €265,20

Vue 3 Position 388 - Ref 1600A01P8Z - LED-Module1600A01P8Z €19,68

Vue 3 Position 801 - Ref 1607000DN4 - Moteur DC sans charbon1607000DN4 €328,80

Vue 3 Position 880 - Ref 1607000DN5 - Module électronique1607000DN5 €367,20

Vue 3 Position 805 - Ref 1607000DN6 - Porte-Contact1607000DN6 €100,80

Vue 3 Position 382 - Ref 1607503566 - Câble à rubans1607503566 €10,98

Vue 3 Position 381 - Ref 1617S025JW - Module Electronique1617S025JW €128,40

Vue 3 Position 304 - Ref 2607202360 - Commutateur2607202360 €25,20

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Cette page regroupe l’ensemble des pièces du marteau perforateur Bosch EXBH18V-45 (3 611 J13 300). La vue éclatée montre l’emplacement exact de chaque élément et le numéro qui lui correspond dans la liste.

Bien choisir sa pièce

Plusieurs versions d’un même modèle peuvent exister : contrôlez que la référence 3 611 J13 300 figure bien sur votre machine, puis identifiez la pièce grâce à son numéro de position sur la vue éclatée.

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
