Pièces détachées marteau perforateur Bosch GBH 18V-26 D (3 611 J16 040)

En stockPièce d'origine

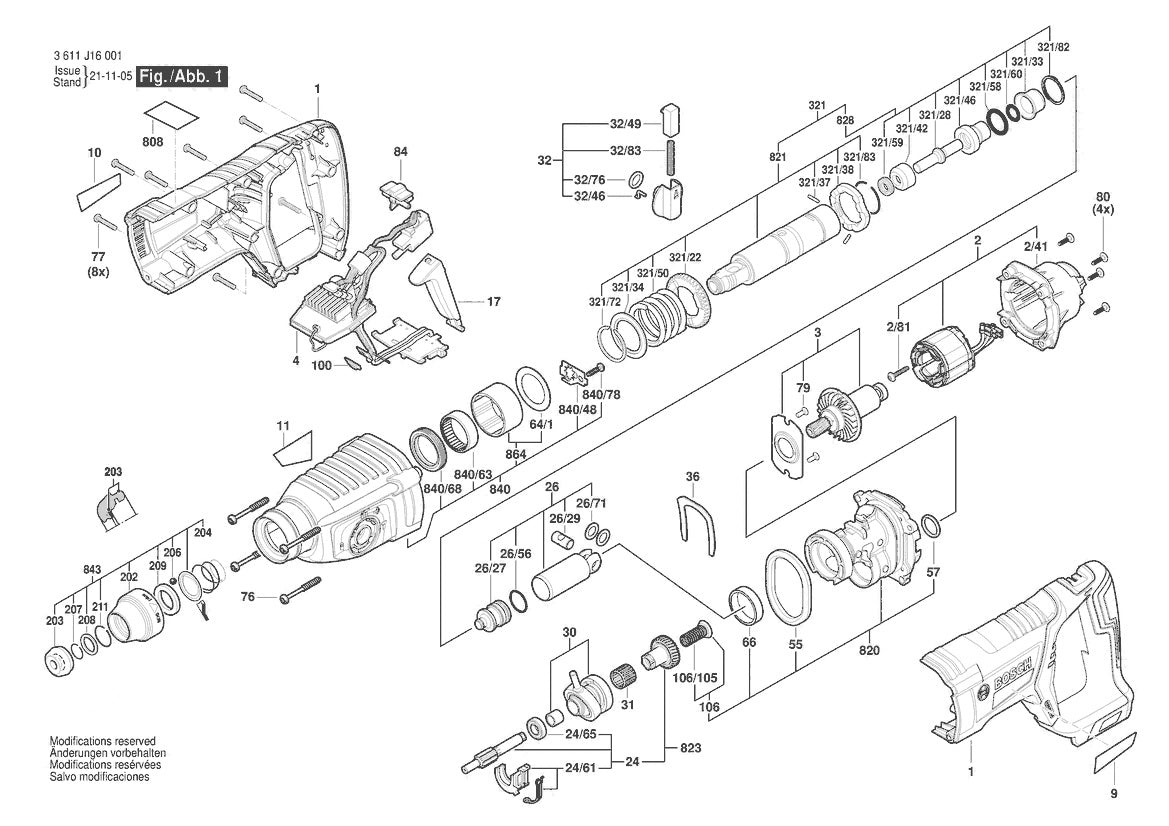

Vue éclatée Bosch GBH 18V-26 D 3 611 J16 040 - page 1

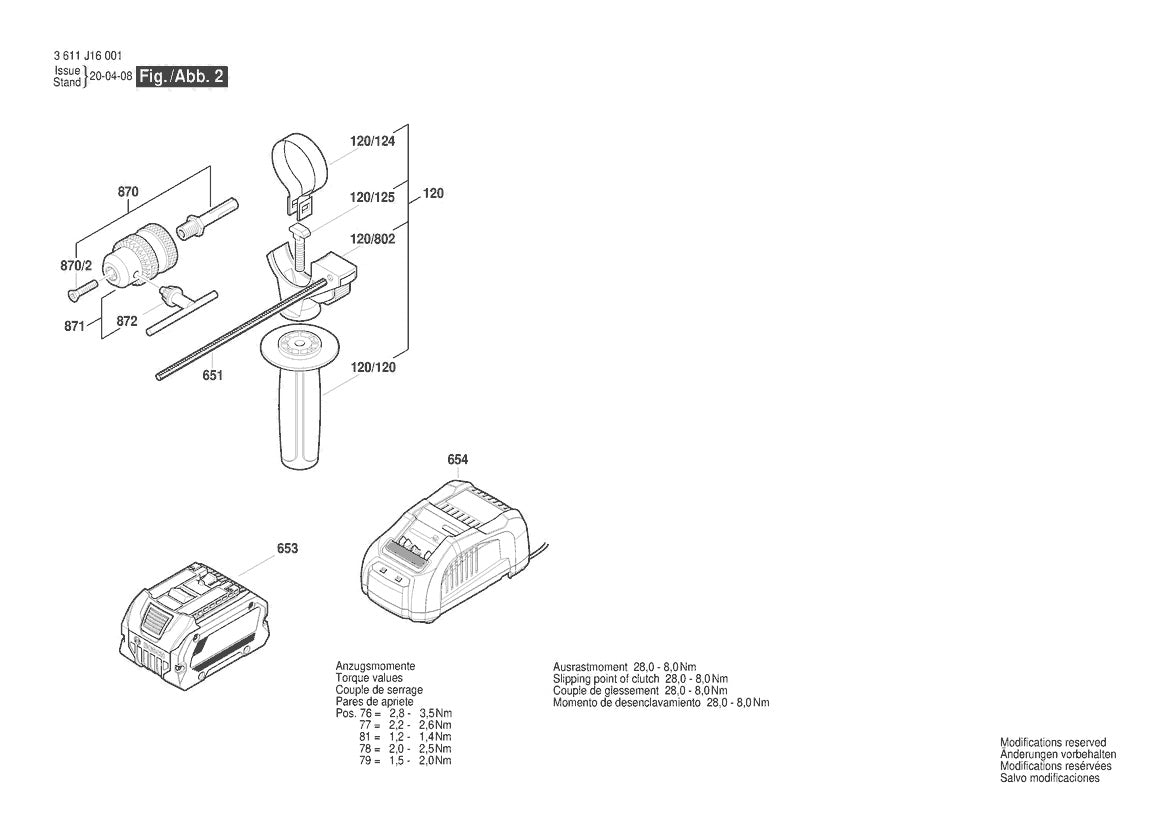

Vue éclatée Bosch GBH 18V-26 D 3 611 J16 040 - page 2

Réf. 160015002RMarque : Bosch

Pièces détachées marteau perforateur Bosch GBH 18V-26 D (3 611 J16 040)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€7,80 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

90 positions

Pos. Description

Vue 1 Position 321/82 - Ref 160015002R - Anneau élastique160015002R €7,80

Vue 1 Position 100 - Ref 1600A000LE - Lentille1600A000LE €7,80

Vue 1 Position 26/27 - Ref 1600A00733 - Frappeur1600A00733 €27,96

Vue 1 Position 321/22 - Ref 1600A007JW - Roue Cylindrique1600A007JW €25,20

Vue 1 Position 321/38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 26 - Ref 1600A00H7D - Piston De Marteau1600A00H7D €53,04

Vue 1 Position 30 - Ref 1600A00H7E - Palier d’entraînement1600A00H7E €53,04

Vue 1 Position 24 - Ref 1600A014E1 - Arbre Dentele1600A014E1 €40,56

Vue 1 Position 3 - Ref 1600A015AA - Rotor1600A015AA €109,20

Vue 1 Position 84 - Ref 1600A015UH - Poussoir De Commutation1600A015UH €7,80

Vue 1 Position 2/41 - Ref 1600A016CC - Carcasse statorique1600A016CC €21,72

Vue 1 Position 828 - Ref 1600A019F0 - Percuteur1600A019F0 €85,20

Vue 1 Position 820 - Ref 1600A01AH5 - Bride Intermediaire1600A01AH5 €53,04

Vue 1 Position 823 - Ref 1600A01AH6 - Arbre Dentele1600A01AH6 €63,60

Vue 1 Position 2 - Ref 1600A01T3V - Stator1600A01T3V €100,80

Vue 1 Position 26/29 - Ref 1600A01TD0 - Axe De Piston1600A01TD0 €15,84

Vue 1 Position 17 - Ref 1600A01U4C - Cliquet D’engrenage1600A01U4C €12,36

Vue 1 Position 202 - Ref 1600A028AU - Manchon De Protection1600A028AU €10,02

Vue 1 Position 4 - Ref 1600A029LE - Module électronique1600A029LE €199,20

Vue 1 Position 808 - Ref 160111A3H9 - Plaque signalétique160111A3H9 €10,98

Vue 1 Position 9 - Ref 160111C2N0 - Plaque De Marque160111C2N0 €10,98

Vue 1 Position 10 - Ref 160111C2N1 - Plaque De Marque160111C2N1 €10,98

Vue 1 Position 80 - Ref 160343000V - Vis A Tete Bombee Torx160343000V €5,70

Vue 1 Position 2/81 - Ref 1603435086 - Vis six lobes embase E1603435086 €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/83 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 211 - Ref 160460102S - Anneau élastique160460102S €5,70

Vue 1 Position 1 - Ref 16051082HZ - Carter De Moteur16051082HZ €57,96

Vue 1 Position 840 - Ref 1607000C5N - Carter D’engrenages1607000C5N €93,00

Vue 1 Position 821 - Ref 1607000D92 - Porte-Outil1607000D92 €140,40

Vue 1 Position 26/71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 208 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 209 - Ref 1610102025 - Rondelle De Friction1610102025 €10,02

Vue 1 Position 321/42 - Ref 1610102073 - Bague Antifriction1610102073 €17,76

Vue 1 Position 210 - Ref 1610190011 - Tole De Maintien1610190011 €7,80

Vue 1 Position 64/1 - Ref 1610190060 - Rondelle D’appui1610190060 €10,02

Vue 1 Position 66 - Ref 1610202021 - Palier-Glisseur1610202021 €10,98

Vue 1 Position 32/76 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 57 - Ref 1610210068 - Joint torique1610210068 €7,80

Vue 1 Position 321/60 - Ref 1610210176 - Joint torique1610210176 €5,70

Vue 1 Position 321/58 - Ref 1610210178 - Joint torique1610210178 €7,80

Vue 1 Position 26/56 - Ref 1610210187 - Joint torique1610210187 €10,02

Vue 1 Position 321/59 - Ref 1610283035 - Bague D’etancheite1610283035 €19,68

Vue 1 Position 840/68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 55 - Ref 1610290226 - joint d’étanchéité1610290226 €13,92

Vue 1 Position 321/46 - Ref 1610390051 - Douille De Guidage1610390051 €21,72

Vue 1 Position 203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 321/33 - Ref 1610590014 - Douille De Positionnemen1610590014 €10,02

Vue 1 Position 24/65 - Ref 1610905016 - Roulement A Billes Rigide1610905016 €27,96

Vue 1 Position 840/63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 31 - Ref 1610913016 - Couronne D’aiguilles1610913016 €13,92

Vue 1 Position 36 - Ref 1611016003 - Tole De Maintien1611016003 €10,02

Vue 1 Position 840/48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 11 - Ref 1611110X17 - Plaquette Indicatrice1611110X17 €13,92

Vue 1 Position 32/49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026037 - Manette1612026037 €27,96

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 321/28 - Ref 1613124081 - Percuteur1613124081 €27,96

Vue 1 Position 76 - Ref 1613435022 - Vis autotaradeuse p. défo1613435022 €7,80

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 207 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 32/83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614611020 - Ressort De Compression1614611020 €12,36

Vue 1 Position 106/105 - Ref 1614611021 - Ressort De Compression1614611021 €7,80

Vue 1 Position 106 - Ref 1614611022 - Palier-Glisseur1614611022 €10,98

Vue 1 Position 204 - Ref 1614643003 - Ressort De Compression1614643003 €5,70

Vue 1 Position 32/46 - Ref 1614690002 - Tenon D’entrainement1614690002 €7,80

Vue 1 Position 24/61 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 843 - Ref 1617000582 - Manchon De Protection1617000582 €31,32

Vue 1 Position 864 - Ref 1617000A07 - Rondelle D’appui1617000A07 €31,32

Vue 1 Position 321 - Ref 161859712H - Porte-Outil161859712H €183,00

Vue 1 Position 321/34 - Ref 1619PS6014 - Rondelle D’appui1619PS6014 €15,84

Vue 1 Position 206 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 840/78 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 77 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 2 Position 120/120 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 2 Position 120 - Ref 160202509X - Poignee Auxiliaire160202509X €27,96

Vue 2 Position 653 - Ref 1607A350AM - Bloc D Accus1607A350AM €265,20

Vue 2 Position 653 - Ref 1607A350AS - Bloc D Accus1607A350AS €328,80

Vue 2 Position 871 - Ref 1608571088 - Mandrin1608571088 €71,40

Vue 2 Position 26/56 - Ref 1610210187 - Joint torique1610210187 €10,02

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 120/120 - Ref 1612025083 - Poignee Auxiliaire1612025083 €25,20

Vue 2 Position 651 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 870 - Ref 1613523011 - Tige De Mandrin1613523011 €57,96

Vue 2 Position 120/802 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 2 Position 870/2 - Ref 2603421207 - Vis à tête fraisée2603421207 €7,80

Vue 2 Position 654 - Ref 2607225933 - Chargeur2607225933 €265,20

Vue 2 Position 872 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Le marteau perforateur Bosch GBH 18V-26 D (réf. 3 611 J16 040) se répare pièce par pièce. Cette fiche vous donne accès à la nomenclature complète du modèle, avec la référence constructeur de chaque composant.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 18V-26 D
Le numéro de position de chaque composant
Les références Bosch d’origine (90 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
