Pièces détachées marteau perforateur Bosch GBH 18V-26D (3 611 J16 041)

En stockPièce d'origine

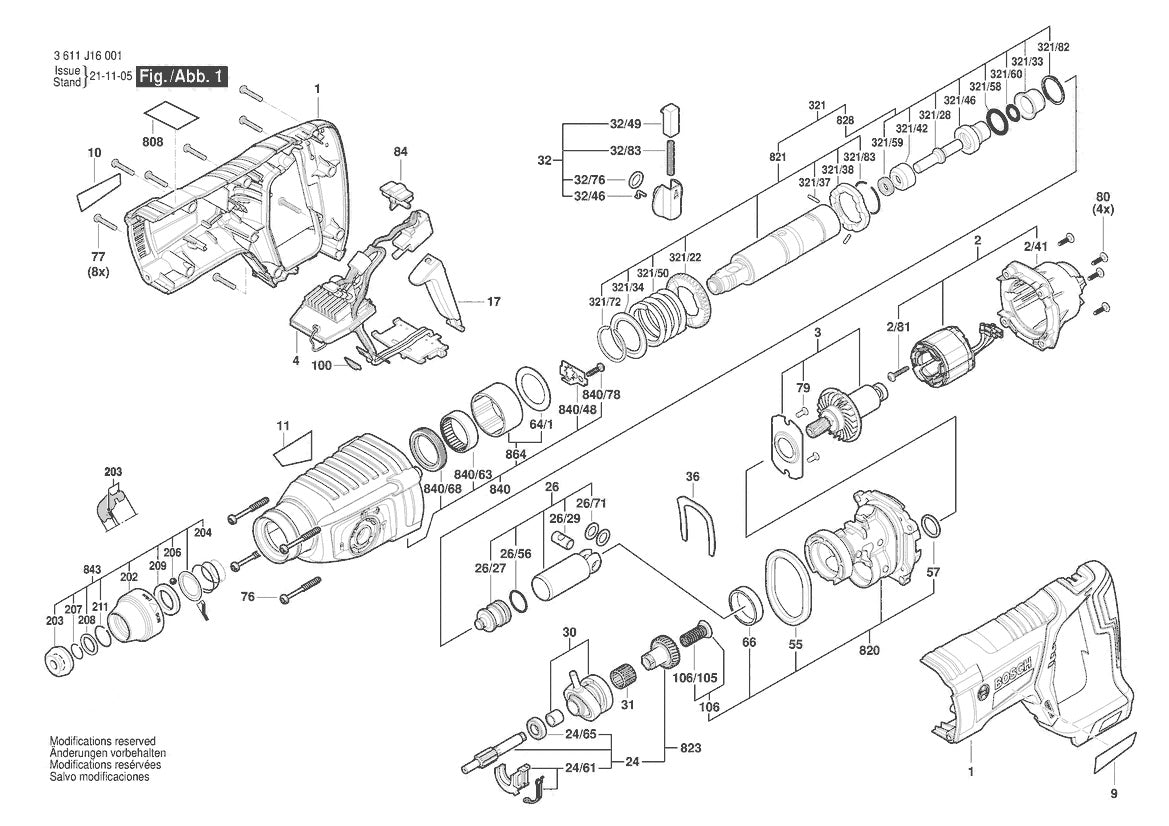

Vue éclatée Bosch GBH 18V-26D 3 611 J16 041 - page 1

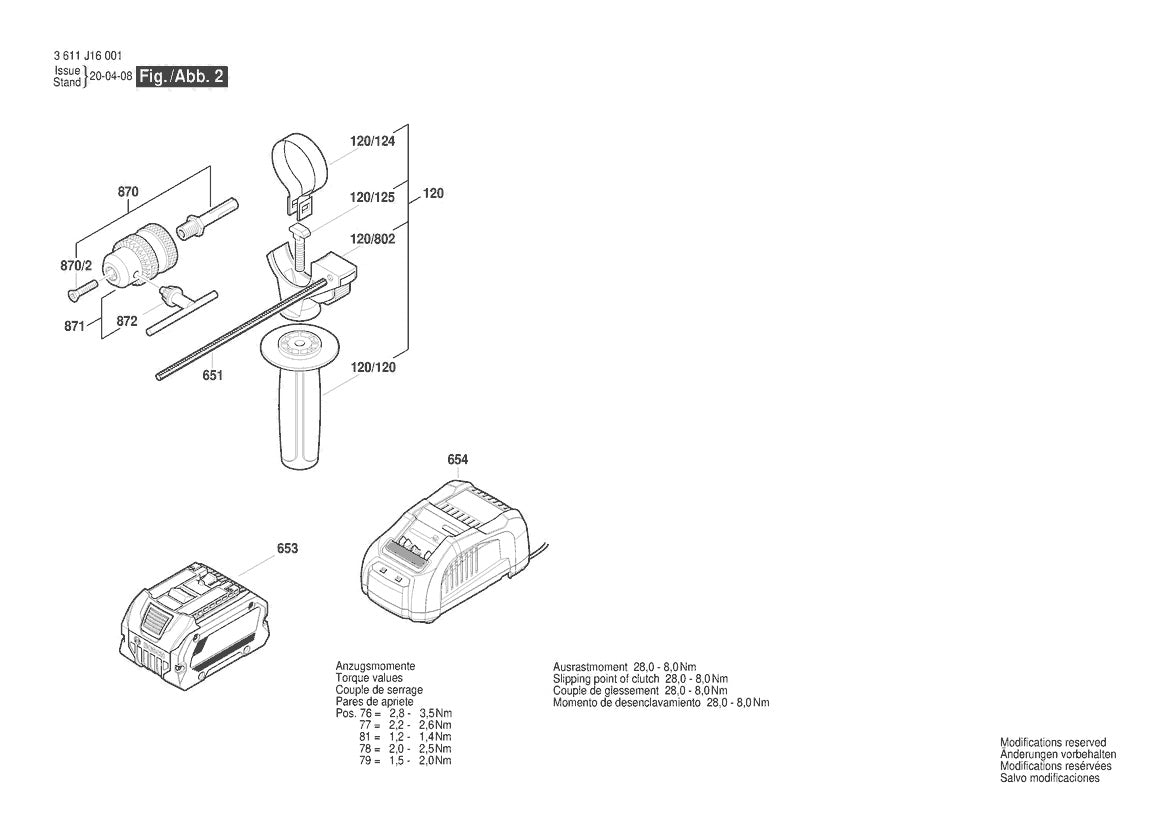

Vue éclatée Bosch GBH 18V-26D 3 611 J16 041 - page 2

Réf. 160015002RMarque : Bosch

Pièces détachées marteau perforateur Bosch GBH 18V-26D (3 611 J16 041)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€7,80 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

85 positions

Pos. Description

Vue 1 Position 321/82 - Ref 160015002R - Anneau élastique160015002R €7,80

Vue 1 Position 100 - Ref 1600A000LE - Lentille1600A000LE €7,80

Vue 1 Position 26/27 - Ref 1600A00733 - Frappeur1600A00733 €27,96

Vue 1 Position 321/22 - Ref 1600A007JW - Roue Cylindrique1600A007JW €25,20

Vue 1 Position 321/38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 26 - Ref 1600A00H7D - Piston De Marteau1600A00H7D €53,04

Vue 1 Position 30 - Ref 1600A00H7E - Palier d’entraînement1600A00H7E €53,04

Vue 1 Position 24 - Ref 1600A014E1 - Arbre Dentele1600A014E1 €40,56

Vue 1 Position 3 - Ref 1600A015AA - Rotor1600A015AA €109,20

Vue 1 Position 84 - Ref 1600A015UH - Poussoir De Commutation1600A015UH €7,80

Vue 1 Position 2/41 - Ref 1600A016CC - Carcasse statorique1600A016CC €21,72

Vue 1 Position 828 - Ref 1600A019F0 - Percuteur1600A019F0 €85,20

Vue 1 Position 820 - Ref 1600A01AH5 - Bride Intermediaire1600A01AH5 €53,04

Vue 1 Position 823 - Ref 1600A01AH6 - Arbre Dentele1600A01AH6 €63,60

Vue 1 Position 2 - Ref 1600A01T3V - Stator1600A01T3V €100,80

Vue 1 Position 26/29 - Ref 1600A01TD0 - Axe De Piston1600A01TD0 €15,84

Vue 1 Position 17 - Ref 1600A01U4C - Cliquet D’engrenage1600A01U4C €12,36

Vue 1 Position 202 - Ref 1600A028AU - Manchon De Protection1600A028AU €10,02

Vue 1 Position 4 - Ref 1600A029LE - Module électronique1600A029LE €199,20

Vue 1 Position 808 - Ref 160111A3H9 - Plaque signalétique160111A3H9 €10,98

Vue 1 Position 80 - Ref 160343000V - Vis A Tete Bombee Torx160343000V €5,70

Vue 1 Position 2/81 - Ref 1603435086 - Vis six lobes embase E1603435086 €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/83 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 211 - Ref 160460102S - Anneau élastique160460102S €5,70

Vue 1 Position 1 - Ref 16051082HZ - Carter De Moteur16051082HZ €57,96

Vue 1 Position 840 - Ref 1607000C5N - Carter D’engrenages1607000C5N €93,00

Vue 1 Position 821 - Ref 1607000D92 - Porte-Outil1607000D92 €140,40

Vue 1 Position 26/71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 208 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 209 - Ref 1610102025 - Rondelle De Friction1610102025 €10,02

Vue 1 Position 321/42 - Ref 1610102073 - Bague Antifriction1610102073 €17,76

Vue 1 Position 210 - Ref 1610190011 - Tole De Maintien1610190011 €7,80

Vue 1 Position 64/1 - Ref 1610190060 - Rondelle D’appui1610190060 €10,02

Vue 1 Position 66 - Ref 1610202021 - Palier-Glisseur1610202021 €10,98

Vue 1 Position 32/76 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 57 - Ref 1610210068 - Joint torique1610210068 €7,80

Vue 1 Position 321/60 - Ref 1610210176 - Joint torique1610210176 €5,70

Vue 1 Position 321/58 - Ref 1610210178 - Joint torique1610210178 €7,80

Vue 1 Position 26/56 - Ref 1610210187 - Joint torique1610210187 €10,02

Vue 1 Position 321/59 - Ref 1610283035 - Bague D’etancheite1610283035 €19,68

Vue 1 Position 840/68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 55 - Ref 1610290226 - joint d’étanchéité1610290226 €13,92

Vue 1 Position 321/46 - Ref 1610390051 - Douille De Guidage1610390051 €21,72

Vue 1 Position 203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 321/33 - Ref 1610590014 - Douille De Positionnemen1610590014 €10,02

Vue 1 Position 24/65 - Ref 1610905016 - Roulement A Billes Rigide1610905016 €27,96

Vue 1 Position 840/63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 31 - Ref 1610913016 - Couronne D’aiguilles1610913016 €13,92

Vue 1 Position 36 - Ref 1611016003 - Tole De Maintien1611016003 €10,02

Vue 1 Position 840/48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 11 - Ref 1611110X17 - Plaquette Indicatrice1611110X17 €13,92

Vue 1 Position 32/49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026037 - Manette1612026037 €27,96

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 321/28 - Ref 1613124081 - Percuteur1613124081 €27,96

Vue 1 Position 76 - Ref 1613435022 - Vis autotaradeuse p. défo1613435022 €7,80

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 207 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 32/83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614611020 - Ressort De Compression1614611020 €12,36

Vue 1 Position 106/105 - Ref 1614611021 - Ressort De Compression1614611021 €7,80

Vue 1 Position 106 - Ref 1614611022 - Palier-Glisseur1614611022 €10,98

Vue 1 Position 204 - Ref 1614643003 - Ressort De Compression1614643003 €5,70

Vue 1 Position 32/46 - Ref 1614690002 - Tenon D’entrainement1614690002 €7,80

Vue 1 Position 24/61 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 843 - Ref 1617000582 - Manchon De Protection1617000582 €31,32

Vue 1 Position 864 - Ref 1617000A07 - Rondelle D’appui1617000A07 €31,32

Vue 1 Position 321 - Ref 161859712H - Porte-Outil161859712H €183,00

Vue 1 Position 321/34 - Ref 1619PS6014 - Rondelle D’appui1619PS6014 €15,84

Vue 1 Position 206 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 840/78 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 77 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 2 Position 120/120 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 2 Position 120 - Ref 160202509X - Poignee Auxiliaire160202509X €27,96

Vue 2 Position 871 - Ref 1608571088 - Mandrin1608571088 €71,40

Vue 2 Position 26/56 - Ref 1610210187 - Joint torique1610210187 €10,02

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 120/120 - Ref 1612025083 - Poignee Auxiliaire1612025083 €25,20

Vue 2 Position 651 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 870 - Ref 1613523011 - Tige De Mandrin1613523011 €57,96

Vue 2 Position 120/802 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 2 Position 870/2 - Ref 2603421207 - Vis à tête fraisée2603421207 €7,80

Vue 2 Position 872 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Le marteau perforateur Bosch GBH 18V-26D (réf. 3 611 J16 041) se répare pièce par pièce. Cette fiche vous donne accès à la nomenclature complète du modèle, avec la référence constructeur de chaque composant.

Comment trouver la bonne pièce

Vérifiez la référence 3 611 J16 041 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
