Pièces détachées marteau perforateur Bosch GBH 18V-28 CF (3 611 J21 081)

En stockPièce d'origine

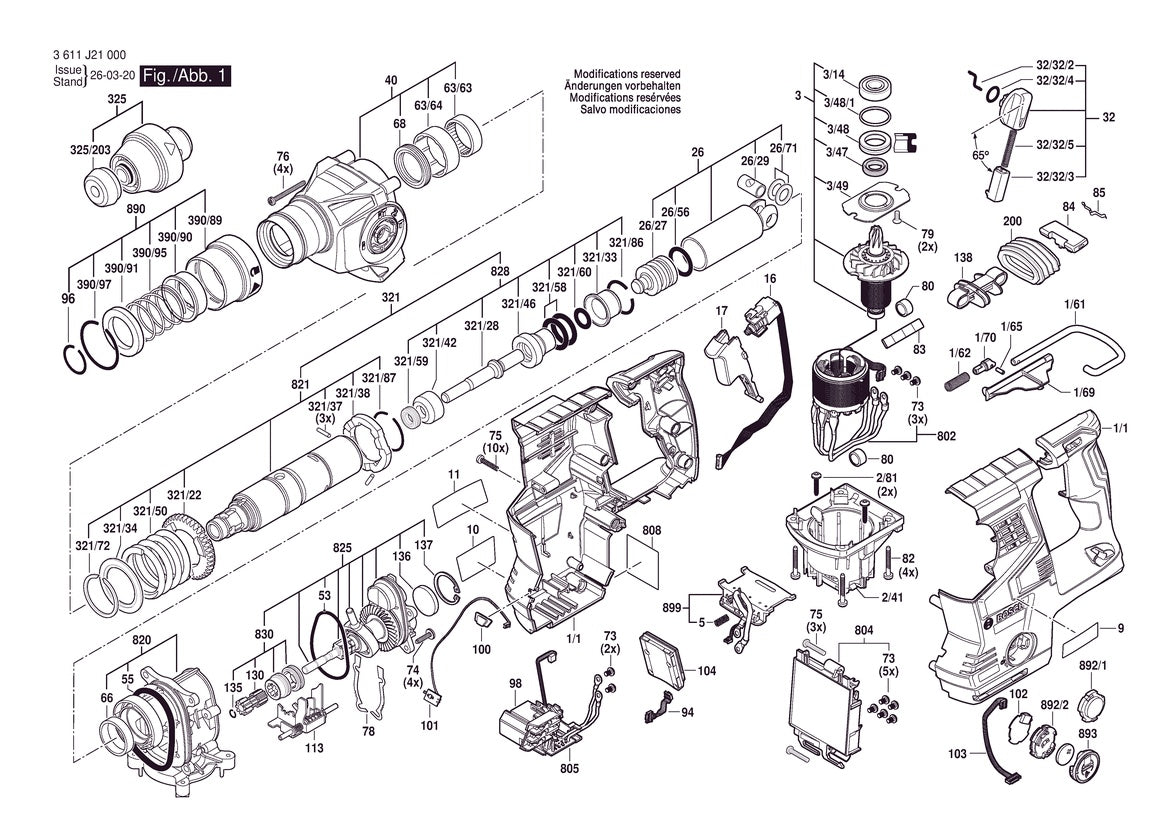

Vue éclatée Bosch GBH 18V-28 CF 3 611 J21 081 - page 1

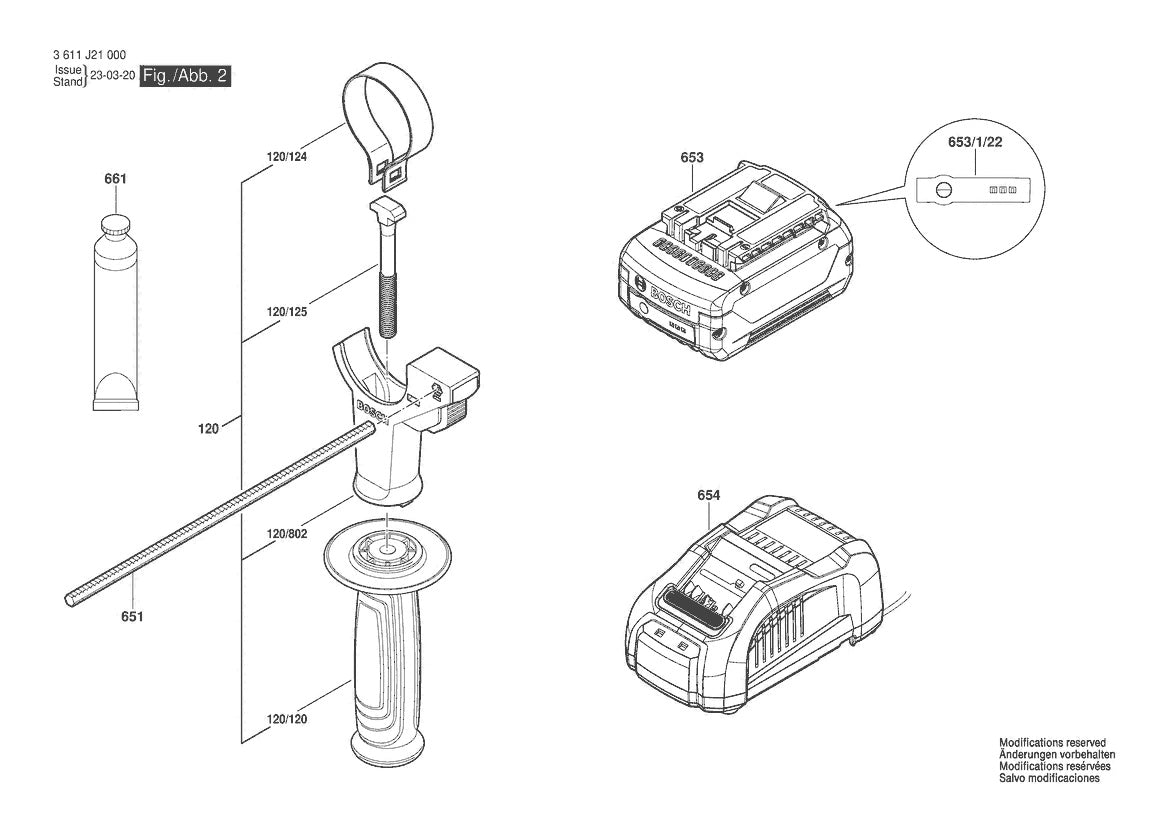

Vue éclatée Bosch GBH 18V-28 CF 3 611 J21 081 - page 2

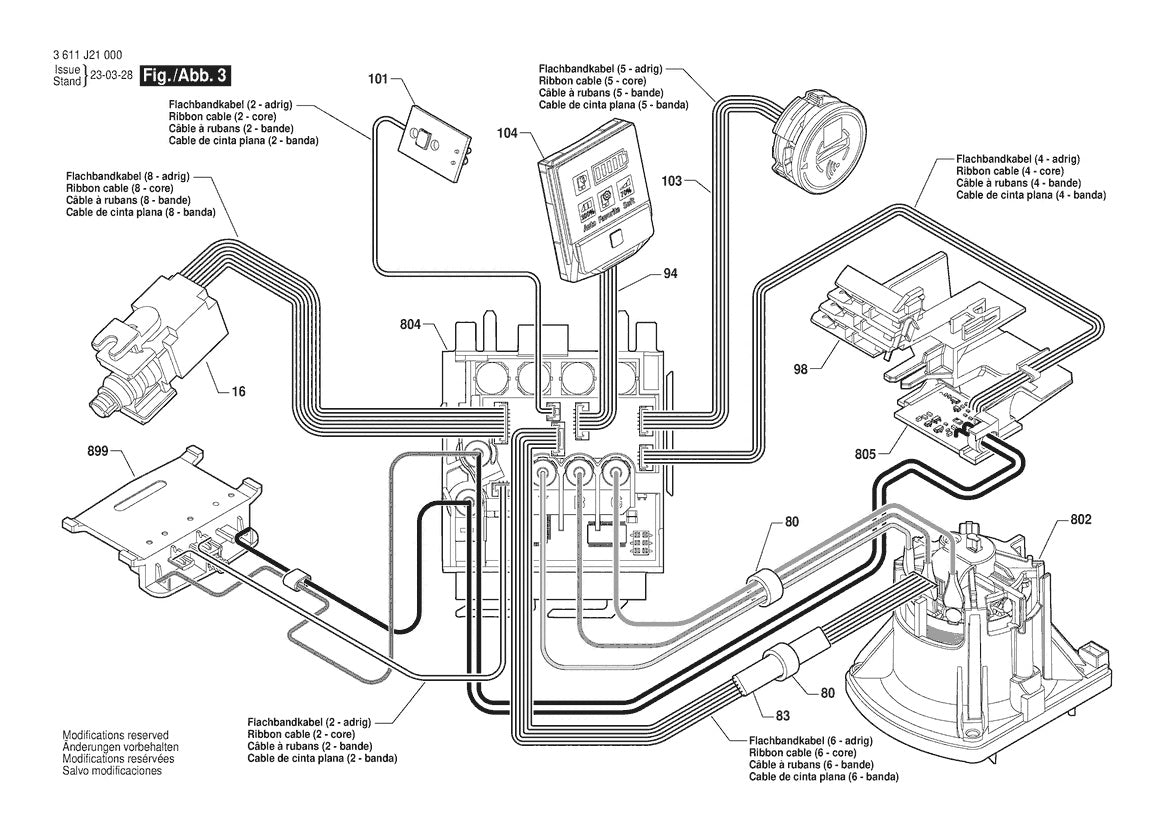

Vue éclatée Bosch GBH 18V-28 CF 3 611 J21 081 - page 3

Réf. 16002100A4Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 18V-28 CF (3 611 J21 081)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€5,70 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

120 positions

Pos. Description

Vue 1 Position 32/32/4 - Ref 16002100A4 - Joint torique16002100A4 €5,70

Vue 1 Position 100 - Ref 1600A000LE - Lentille1600A000LE €7,80

Vue 1 Position 200 - Ref 1600A001CL - Soufflet1600A001CL €17,76

Vue 1 Position 63/63 - Ref 1600A001CN - Douille à aiguilles1600A001CN €10,98

Vue 1 Position 78 - Ref 1600A003TA - Rondelle De Compensation1600A003TA €5,70

Vue 1 Position 78 - Ref 1600A004FU - Rondelle De Compensation1600A004FU €5,70

Vue 1 Position 78 - Ref 1600A004FV - Rondelle De Compensation1600A004FV €5,70

Vue 1 Position 321/38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 321/59 - Ref 1600A009VC - Joint A Lèvres1600A009VC €12,36

Vue 1 Position 892/2 - Ref 1600A013WF - Module électronique1600A013WF €85,20

Vue 1 Position 102 - Ref 1600A016CY - Module électronique1600A016CY €27,96

Vue 1 Position 892/1 - Ref 1600A016ML - Cache De Recouvrement1600A016ML €5,70

Vue 1 Position 893 - Ref 1600A01N8R - Unité de capot1600A01N8R €7,80

Vue 1 Position 3 - Ref 1600A01RN0 - Rotor1600A01RN0 €109,20

Vue 1 Position 26/29 - Ref 1600A01TD0 - Axe De Piston1600A01TD0 €15,84

Vue 1 Position 2/41 - Ref 1600A01U07 - Carcasse statorique1600A01U07 €13,92

Vue 1 Position 40 - Ref 1600A01VU9 - Boitier D’etande1600A01VU9 €44,52

Vue 1 Position 1/61 - Ref 1600A0202R - Crochet1600A0202R €17,76

Vue 1 Position 1/70 - Ref 1600A020GG - Element Coulissant1600A020GG €7,80

Vue 1 Position 84 - Ref 1600A021VM - Poussoir De Commutation1600A021VM €5,70

Vue 1 Position 98 - Ref 1600A022TD - Bloc de contact1600A022TD €7,80

Vue 1 Position 1/62 - Ref 1600A0248A - Ressort De Compression1600A0248A €5,70

Vue 1 Position 1/65 - Ref 1600A0248B - Vis sans tête1600A0248B €5,70

Vue 1 Position 103 - Ref 1600A024Y3 - Câble à rubans1600A024Y3 €7,80

Vue 1 Position 17 - Ref 1600A0253T - Cliquet D’engrenage1600A0253T €7,80

Vue 1 Position 94 - Ref 1600A02603 - Câble à rubans1600A02603 €7,80

Vue 1 Position 80 - Ref 1600A0276C - Ferrite1600A0276C €5,70

Vue 1 Position 138 - Ref 1600A028UM - Piece De Guidage1600A028UM €5,70

Vue 1 Position 808 - Ref 160111AA9B - Plaque signalétique160111AA9B €10,98

Vue 1 Position 11 - Ref 160111C4UW - Plaquette Indicatrice160111C4UW €10,98

Vue 1 Position 9 - Ref 160111C4V9 - Plaque De Marque160111C4V9 €10,98

Vue 1 Position 10 - Ref 160111C4VA - Plaque De Marque160111C4VA €10,98

Vue 1 Position 85 - Ref 160120000P - Ressort A Lame160120000P €5,70

Vue 1 Position 74 - Ref 160343000V - Vis A Tete Bombee Torx160343000V €5,70

Vue 1 Position 73 - Ref 160343003T - Vis160343003T €5,70

Vue 1 Position 2/81 - Ref 1603435086 - Vis six lobes embase E1603435086 €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/87 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 1/1 - Ref 16051082R9 - Coquille16051082R9 €53,04

Vue 1 Position 804 - Ref 1607000EX3 - Module électronique1607000EX3 €220,20

Vue 1 Position 899 - Ref 1607000EX4 - Plaque De Contact1607000EX4 €34,32

Vue 1 Position 802 - Ref 1607000EX5 - Stator1607000EX5 €93,00

Vue 1 Position 805 - Ref 1607000EX6 - Module électronique1607000EX6 €31,32

Vue 1 Position 104 - Ref 16072335NS - Module Electronique16072335NS €57,96

Vue 1 Position 101 - Ref 1607503764 - Carte Imprimee Equipee1607503764 €19,68

Vue 1 Position 5 - Ref 1609280477 - Ressort De Compression1609280477 €7,80

Vue 1 Position 26/71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 321/42 - Ref 1610102084 - Bague Antifriction1610102084 €25,20

Vue 1 Position 390/91 - Ref 1610200033 - Bague D’appui1610200033 €12,36

Vue 1 Position 66 - Ref 1610202021 - Palier-Glisseur1610202021 €10,98

Vue 1 Position 136 - Ref 1610205017 - Disque De Feutre1610205017 €5,70

Vue 1 Position 321/58 - Ref 1610210105 - Joint torique1610210105 €15,84

Vue 1 Position 26/56 - Ref 1610210121 - Joint torique1610210121 €10,98

Vue 1 Position 55 - Ref 1610210206 - joint d’étanchéité1610210206 €19,68

Vue 1 Position 3/48/1 - Ref 1610210208 - Joint torique1610210208 €7,80

Vue 1 Position 321/60 - Ref 1610210209 - Joint torique1610210209 €7,80

Vue 1 Position 53 - Ref 1610210245 - Joint torique1610210245 €12,36

Vue 1 Position 68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 3/47 - Ref 1610283047 - Bague D’etancheite1610283047 €34,32

Vue 1 Position 3/48 - Ref 1610290102 - Bague Pour Palier1610290102 €21,72

Vue 1 Position 26/27 - Ref 1610311019 - Frappeur1610311019 €53,04

Vue 1 Position 321/46 - Ref 1610390068 - Douille De Guidage1610390068 €44,52

Vue 1 Position 63/64 - Ref 1610390069 - Douille1610390069 €10,02

Vue 1 Position 390/89 - Ref 1610499059 - Manchon1610499059 €15,84

Vue 1 Position 325/203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 390/90 - Ref 1610590016 - Manchon A Epaulement1610590016 €15,84

Vue 1 Position 321/33 - Ref 1610590020 - Douille De Positionnemen1610590020 €21,72

Vue 1 Position 3/14 - Ref 1610905044 - Roulement A Billes Rigide1610905044 €25,20

Vue 1 Position 32/32/3 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026151 - Manette1612026151 €40,56

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 321/28 - Ref 1613124097 - Percuteur1613124097 €57,96

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 82 - Ref 1613490017 - Vis autotaradeuse p. défo1613490017 €10,98

Vue 1 Position 321/86 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 96 - Ref 1614601046 - Anneau élastique1614601046 €7,80

Vue 1 Position 390/97 - Ref 1614601047 - Anneau élastique1614601047 €7,80

Vue 1 Position 135 - Ref 1614601067 - Anneau élastique1614601067 €7,80

Vue 1 Position 32/32/5 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614615008 - Ressort De Compression1614615008 €19,68

Vue 1 Position 390/95 - Ref 1614643016 - Ressort De Compression1614643016 €10,02

Vue 1 Position 32/32/2 - Ref 1614690009 - Tenon D’entrainement1614690009 €13,92

Vue 1 Position 3/49 - Ref 1615700044 - Palier1615700044 €10,02

Vue 1 Position 321/22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 113 - Ref 1616325002 - Couplage1616325002 €34,32

Vue 1 Position 130 - Ref 1616333049 - Douille Dentee1616333049 €48,60

Vue 1 Position 830 - Ref 1617000698 - Douille Dentee1617000698 €78,60

Vue 1 Position 26 - Ref 16170006A5 - Piston De Marteau16170006A5 €85,20

Vue 1 Position 828 - Ref 16170006A7 - Percuteur16170006A7 €118,20

Vue 1 Position 821 - Ref 16170006BU - Porte Outil16170006BU €128,40

Vue 1 Position 321 - Ref 16170006BV - Porte-Outil16170006BV €109,20

Vue 1 Position 325 - Ref 1617000895 - Porte Outil1617000895 €100,80

Vue 1 Position 820 - Ref 1617000A5J - Bride Intermediaire1617000A5J €78,60

Vue 1 Position 825 - Ref 1617000A5K - Arbre Intermediaire1617000A5K €140,40

Vue 1 Position 890 - Ref 1617000V41 - Manchon1617000V41 €31,32

Vue 1 Position 321/34 - Ref 1619PS6014 - Rondelle D’appui1619PS6014 €15,84

Vue 1 Position 75 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 76 - Ref 2603490027 - Vis A Tete Bombee Torx2603490027 €5,70

Vue 1 Position 16 - Ref 2607202905 - Commutateur2607202905 €27,96

Vue 1 Position 137 - Ref 2916660012 - Anneau de retenue2916660012 €7,80

Vue 2 Position 120/120 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 2 Position 120 - Ref 16020250AS - Poignee Auxiliaire16020250AS €25,20

Vue 2 Position 74 - Ref 160343000V - Vis A Tete Bombee Torx160343000V €5,70

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 651 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/125 - Ref 1613490001 - Vis A Tete Rectangulaire1613490001 €25,20

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 120/802 - Ref 1617000685 - Support De Fixation1617000685 €17,76

Vue 3 Position 98 - Ref 1600A022TD - Bloc de contact1600A022TD €7,80

Vue 3 Position 103 - Ref 1600A024Y3 - Câble à rubans1600A024Y3 €7,80

Vue 3 Position 94 - Ref 1600A02603 - Câble à rubans1600A02603 €7,80

Vue 3 Position 80 - Ref 1600A0276C - Ferrite1600A0276C €5,70

Vue 3 Position 804 - Ref 1607000EX3 - Module électronique1607000EX3 €220,20

Vue 3 Position 899 - Ref 1607000EX4 - Plaque De Contact1607000EX4 €34,32

Vue 3 Position 802 - Ref 1607000EX5 - Stator1607000EX5 €93,00

Vue 3 Position 805 - Ref 1607000EX6 - Module électronique1607000EX6 €31,32

Vue 3 Position 104 - Ref 16072335NS - Module Electronique16072335NS €57,96

Vue 3 Position 101 - Ref 1607503764 - Carte Imprimee Equipee1607503764 €19,68

Vue 3 Position 135 - Ref 1614601067 - Anneau élastique1614601067 €7,80

Vue 3 Position 16 - Ref 2607202905 - Commutateur2607202905 €27,96

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées Bosch d’origine pour le marteau perforateur GBH 18V-28 CF, référence 3 611 J21 081. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Bien choisir sa pièce

Plusieurs versions d’un même modèle peuvent exister : contrôlez que la référence 3 611 J21 081 figure bien sur votre machine, puis identifiez la pièce grâce à son numéro de position sur la vue éclatée.

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
