Pièces détachées marteau perforateur Bosch GBH 18V-28 DC (3 611 J19 000)

En stockPièce d'origine

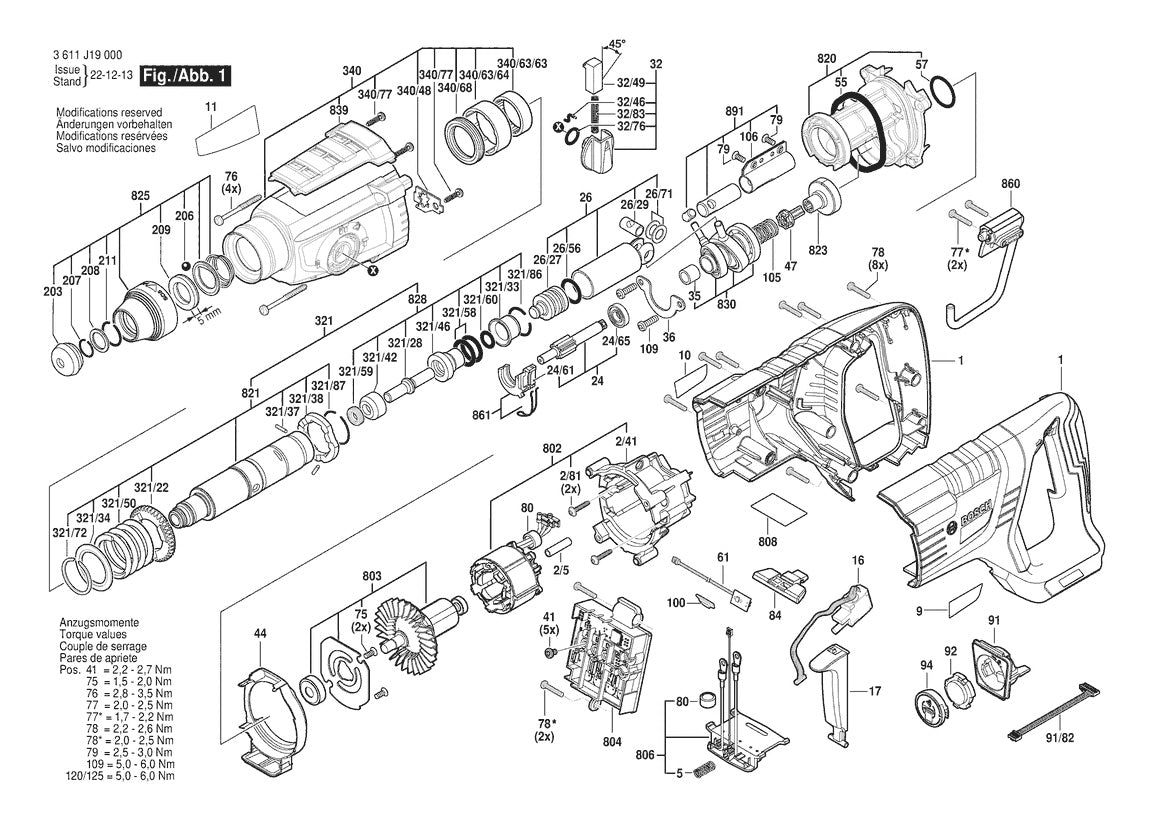

Vue éclatée Bosch GBH 18V-28 DC 3 611 J19 000 - page 1

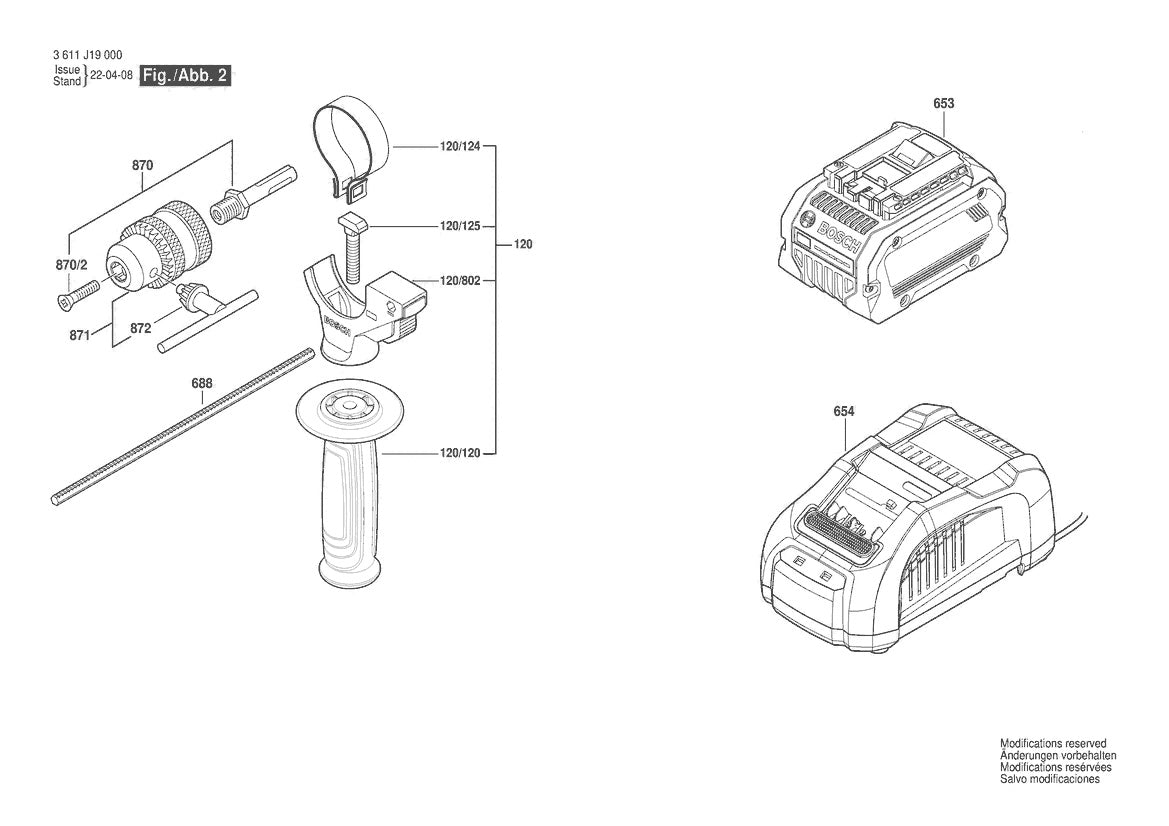

Vue éclatée Bosch GBH 18V-28 DC 3 611 J19 000 - page 2

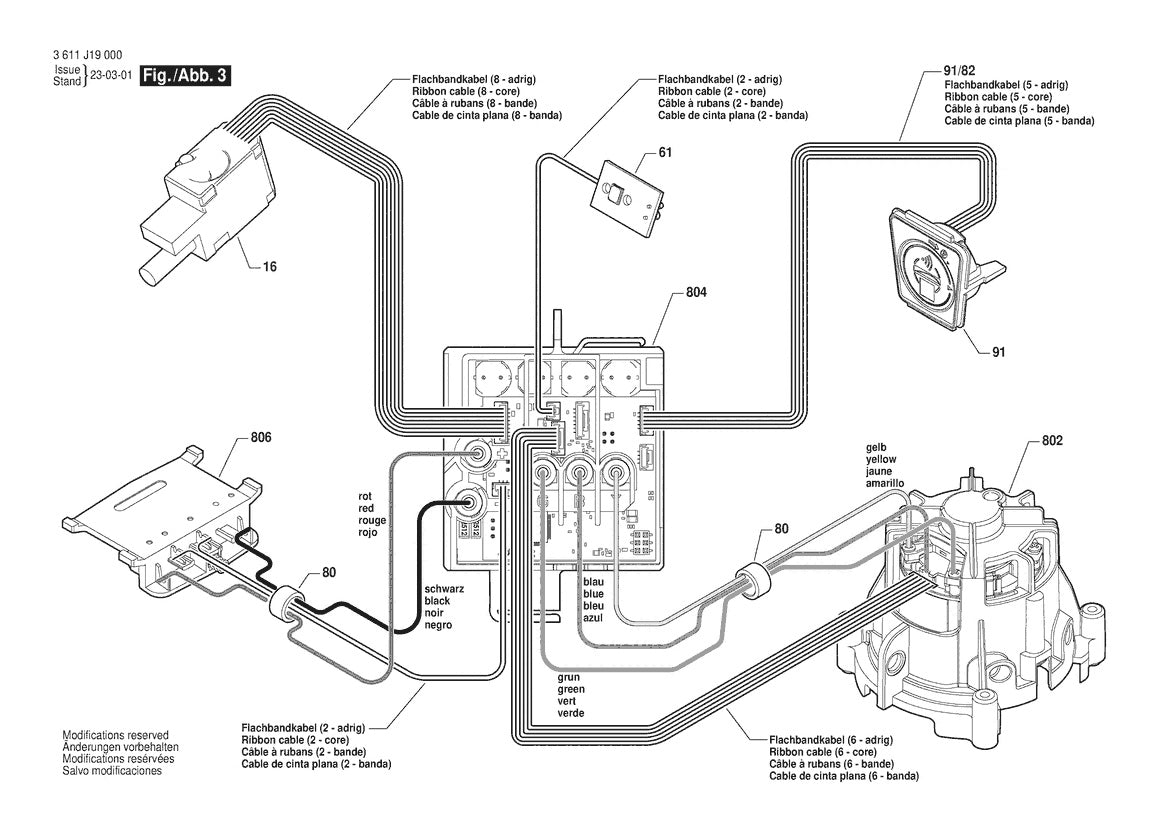

Vue éclatée Bosch GBH 18V-28 DC 3 611 J19 000 - page 3

Réf. 1600591063Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 18V-28 DC (3 611 J19 000)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€17,76 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

108 positions

Pos. Description

Vue 1 Position 44 - Ref 1600591063 - Deflecteur D’air1600591063 €17,76

Vue 1 Position 100 - Ref 1600A000LE - Lentille1600A000LE €7,80

Vue 1 Position 340/63/63 - Ref 1600A001CN - Douille à aiguilles1600A001CN €10,98

Vue 1 Position 321/38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 321/59 - Ref 1600A009VC - Joint A Lèvres1600A009VC €12,36

Vue 1 Position 92 - Ref 1600A016ML - Cache De Recouvrement1600A016ML €5,70

Vue 1 Position 94 - Ref 1600A01N8R - Unité de capot1600A01N8R €7,80

Vue 1 Position 2/41 - Ref 1600A01RR3 - Carcasse statorique1600A01RR3 €17,76

Vue 1 Position 17 - Ref 1600A01U4C - Cliquet D’engrenage1600A01U4C €12,36

Vue 1 Position 84 - Ref 1600A01VJ2 - Poussoir1600A01VJ2 €10,02

Vue 1 Position 80 - Ref 1600A0276C - Ferrite1600A0276C €5,70

Vue 1 Position 802 - Ref 1600A0288B - Stator1600A0288B €109,20

Vue 1 Position 803 - Ref 1600A0288C - Rotor1600A0288C €109,20

Vue 1 Position 804 - Ref 1600A0288D - Module électronique1600A0288D €183,00

Vue 1 Position 806 - Ref 1600A0288E - Plaque De Contact1600A0288E €27,96

Vue 1 Position 820 - Ref 1600A0288F - Bride Intermediaire1600A0288F €71,40

Vue 1 Position 860 - Ref 1600A0288G - Crochet1600A0288G €23,28

Vue 1 Position 91 - Ref 1600A0288W - Module électronique1600A0288W €40,56

Vue 1 Position 808 - Ref 160111A8WK - Plaque signalétique160111A8WK €10,98

Vue 1 Position 9 - Ref 160111C3UN - Plaque De Marque160111C3UN €10,98

Vue 1 Position 10 - Ref 160111C3UP - Plaque De Marque160111C3UP €10,98

Vue 1 Position 11 - Ref 160111C41Z - Plaquette Indicatrice160111C41Z €10,98

Vue 1 Position 41 - Ref 160343003T - Vis160343003T €5,70

Vue 1 Position 2/81 - Ref 1603435086 - Vis six lobes embase E1603435086 €5,70

Vue 1 Position 109 - Ref 160343508E - Vis autotaradeuse p. défo160343508E €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/87 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 211 - Ref 160460102S - Anneau élastique160460102S €5,70

Vue 1 Position 1 - Ref 16051082L7 - Carter De Moteur16051082L7 €85,20

Vue 1 Position 839 - Ref 16055002JW - Recouvrement16055002JW €27,96

Vue 1 Position 340 - Ref 160580667L - Carter D’engrenages160580667L €100,80

Vue 1 Position 91/82 - Ref 1607503567 - Câble à rubans1607503567 €10,98

Vue 1 Position 61 - Ref 1607503764 - Carte Imprimee Equipee1607503764 €19,68

Vue 1 Position 5 - Ref 1609280477 - Ressort De Compression1609280477 €7,80

Vue 1 Position 26/71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 208 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 321/42 - Ref 1610102084 - Bague Antifriction1610102084 €25,20

Vue 1 Position 209 - Ref 1610102089 - Rondelle De Friction1610102089 €12,36

Vue 1 Position 35 - Ref 1610202024 - Palier-Glisseur1610202024 €17,76

Vue 1 Position 32/76 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 321/58 - Ref 1610210105 - Joint torique1610210105 €15,84

Vue 1 Position 26/56 - Ref 1610210121 - Joint torique1610210121 €10,98

Vue 1 Position 57 - Ref 1610210208 - Joint torique1610210208 €7,80

Vue 1 Position 321/60 - Ref 1610210209 - Joint torique1610210209 €7,80

Vue 1 Position 340/68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 55 - Ref 1610290104 - Joint torique1610290104 €13,92

Vue 1 Position 26/27 - Ref 1610311019 - Frappeur1610311019 €53,04

Vue 1 Position 321/46 - Ref 1610390068 - Douille De Guidage1610390068 €44,52

Vue 1 Position 340/63/64 - Ref 1610390069 - Douille1610390069 €10,02

Vue 1 Position 203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 321/33 - Ref 1610590020 - Douille De Positionnemen1610590020 €21,72

Vue 1 Position 24/65 - Ref 1610905016 - Roulement A Billes Rigide1610905016 €27,96

Vue 1 Position 340/48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 32/49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026037 - Manette1612026037 €27,96

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 26/29 - Ref 1613105020 - Axe De Piston1613105020 €17,76

Vue 1 Position 321/28 - Ref 1613124098 - Percuteur1613124098 €53,04

Vue 1 Position 206 - Ref 1613230003 - Bille1613230003 €7,80

Vue 1 Position 76 - Ref 1613435022 - Vis autotaradeuse p. défo1613435022 €7,80

Vue 1 Position 75 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 79 - Ref 1613435042 - Vis autotaradeuse p. défo1613435042 €5,70

Vue 1 Position 207 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 321/86 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 32/83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614615008 - Ressort De Compression1614615008 €19,68

Vue 1 Position 105 - Ref 1614643027 - Ressort De Compression1614643027 €7,80

Vue 1 Position 32/46 - Ref 1614690002 - Tenon D’entrainement1614690002 €7,80

Vue 1 Position 36 - Ref 1615808106 - Support Pour Palier1615808106 €7,80

Vue 1 Position 861 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 24/61 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 321/22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 47 - Ref 1616312010 - Element De Commutation1616312010 €19,68

Vue 1 Position 828 - Ref 1617000697 - Percuteur1617000697 €100,80

Vue 1 Position 26 - Ref 16170006A5 - Piston De Marteau16170006A5 €85,20

Vue 1 Position 823 - Ref 16170006BW - Douille Dentee16170006BW €48,60

Vue 1 Position 830 - Ref 16170006BX - Palier d’entraînement16170006BX €93,00

Vue 1 Position 891 - Ref 16170006BZ - Poids16170006BZ €21,72

Vue 1 Position 24 - Ref 16170006EJ - Arbre Dentele16170006EJ €63,60

Vue 1 Position 321 - Ref 1618597135 - Porte Outil1618597135 €109,20

Vue 1 Position 821 - Ref 1618597138 - Porte Outil1618597138 €118,20

Vue 1 Position 825 - Ref 1618597139 - Porte Outil1618597139 €34,32

Vue 1 Position 321/34 - Ref 1619PS6014 - Rondelle D’appui1619PS6014 €15,84

Vue 1 Position 106 - Ref 1619PS6015 - Pochette De Protection1619PS6015 €17,76

Vue 1 Position 340/77 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 77 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 78 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 16 - Ref 2607202530 - Commutateur2607202530 €34,32

Vue 2 Position 120/120 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 2 Position 120 - Ref 16020250AB - Poignee Auxiliaire16020250AB €44,52

Vue 2 Position 871 - Ref 1608571069 - Mandrin1608571069 €63,60

Vue 2 Position 321/60 - Ref 1610210209 - Joint torique1610210209 €7,80

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 688 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 870 - Ref 1613523011 - Tige De Mandrin1613523011 €57,96

Vue 2 Position 870/2 - Ref 2603421207 - Vis à tête fraisée2603421207 €7,80

Vue 2 Position 654 - Ref 2607225921 - Chargeur2607225921 €265,20

Vue 2 Position 872 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Vue 3 Position 80 - Ref 1600A0276C - Ferrite1600A0276C €5,70

Vue 3 Position 802 - Ref 1600A0288B - Stator1600A0288B €109,20

Vue 3 Position 804 - Ref 1600A0288D - Module électronique1600A0288D €183,00

Vue 3 Position 806 - Ref 1600A0288E - Plaque De Contact1600A0288E €27,96

Vue 3 Position 91 - Ref 1600A0288W - Module électronique1600A0288W €40,56

Vue 3 Position 91/82 - Ref 1607503567 - Câble à rubans1607503567 €10,98

Vue 3 Position 61 - Ref 1607503764 - Carte Imprimee Equipee1607503764 €19,68

Vue 3 Position 870 - Ref 1613523011 - Tige De Mandrin1613523011 €57,96

Vue 3 Position 16 - Ref 2607202530 - Commutateur2607202530 €34,32

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre marteau perforateur Bosch GBH 18V-28 DC ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 3 611 J19 000.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 18V-28 DC
Le numéro de position de chaque composant
Les références Bosch d’origine (108 pièces)

Une pièce d’usure changée à temps évite une panne bien plus coûteuse.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
