Pièces détachées marteau perforateur Bosch GBH 18V-28 DC (3 611 J19 050)

En stockPièce d'origine

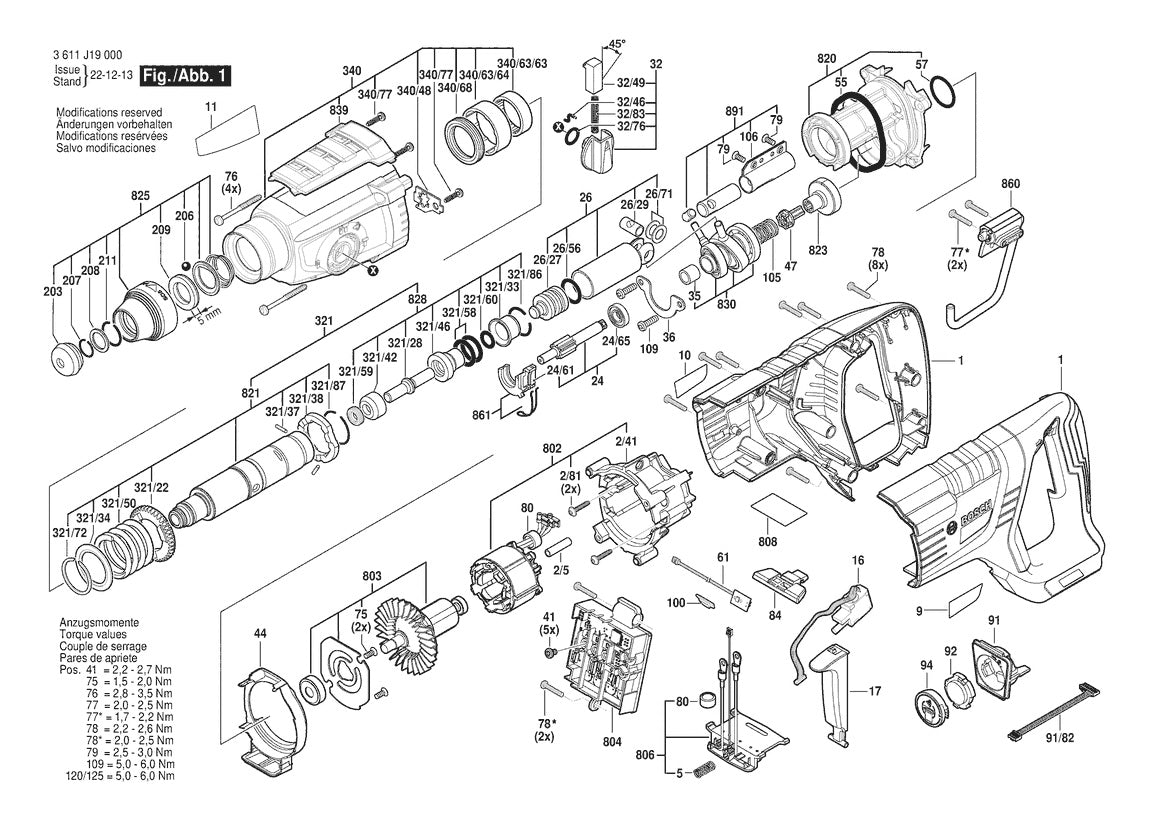

Vue éclatée Bosch GBH 18V-28 DC 3 611 J19 050 - page 1

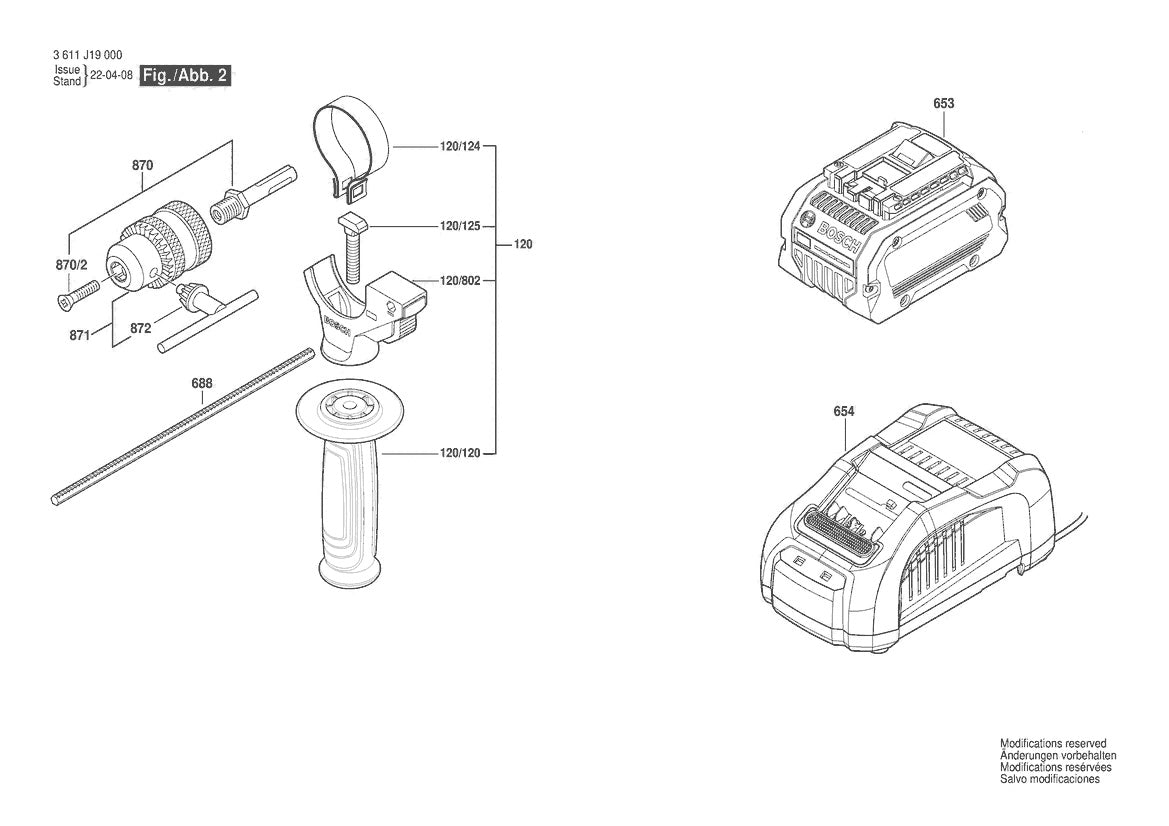

Vue éclatée Bosch GBH 18V-28 DC 3 611 J19 050 - page 2

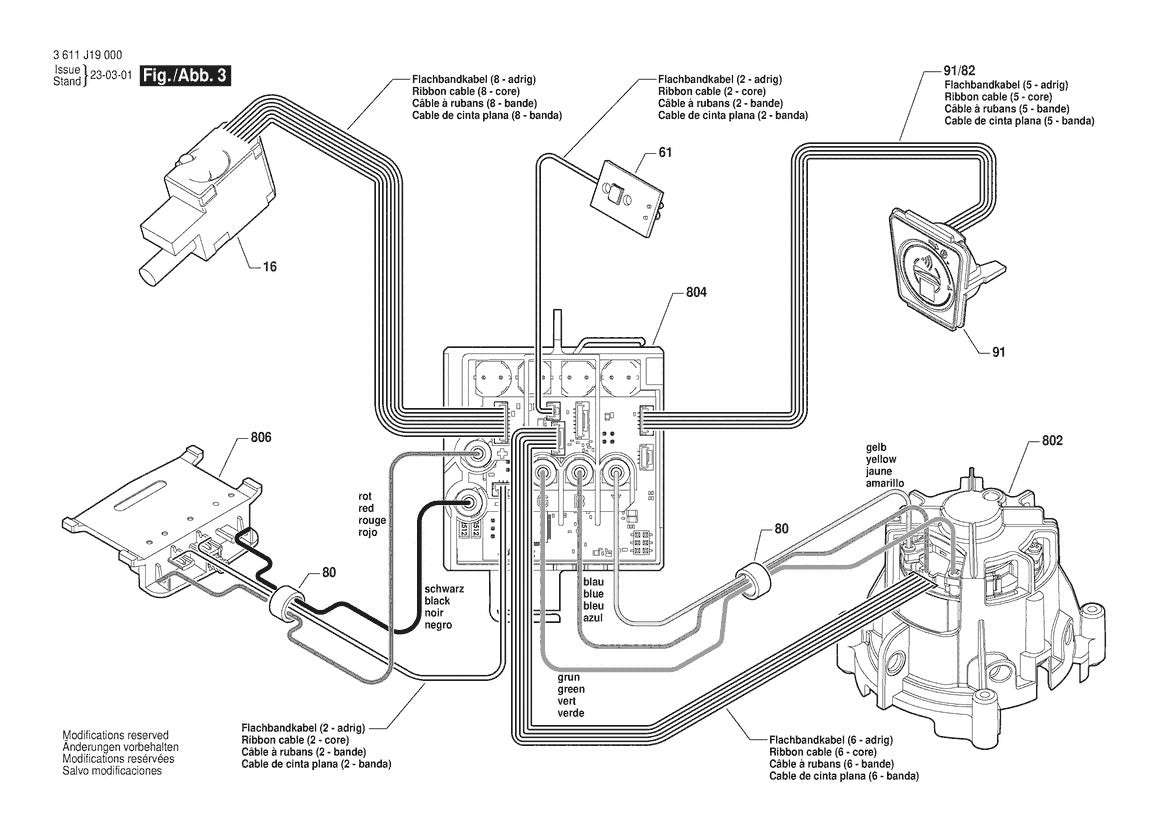

Vue éclatée Bosch GBH 18V-28 DC 3 611 J19 050 - page 3

Réf. 1600591063Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 18V-28 DC (3 611 J19 050)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€17,76 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

108 positions

Pos. Description

Vue 1 Position 44 - Ref 1600591063 - Deflecteur D’air1600591063 €17,76

Vue 1 Position 100 - Ref 1600A000LE - Lentille1600A000LE €7,80

Vue 1 Position 340/63/63 - Ref 1600A001CN - Douille à aiguilles1600A001CN €10,98

Vue 1 Position 321/38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 321/59 - Ref 1600A009VC - Joint A Lèvres1600A009VC €12,36

Vue 1 Position 92 - Ref 1600A016ML - Cache De Recouvrement1600A016ML €5,70

Vue 1 Position 94 - Ref 1600A01N8R - Unité de capot1600A01N8R €7,80

Vue 1 Position 2/41 - Ref 1600A01RR3 - Carcasse statorique1600A01RR3 €17,76

Vue 1 Position 17 - Ref 1600A01U4C - Cliquet D’engrenage1600A01U4C €12,36

Vue 1 Position 84 - Ref 1600A01VJ2 - Poussoir1600A01VJ2 €10,02

Vue 1 Position 80 - Ref 1600A0276C - Ferrite1600A0276C €5,70

Vue 1 Position 802 - Ref 1600A0288B - Stator1600A0288B €109,20

Vue 1 Position 803 - Ref 1600A0288C - Rotor1600A0288C €109,20

Vue 1 Position 804 - Ref 1600A0288D - Module électronique1600A0288D €183,00

Vue 1 Position 806 - Ref 1600A0288E - Plaque De Contact1600A0288E €27,96

Vue 1 Position 820 - Ref 1600A0288F - Bride Intermediaire1600A0288F €71,40

Vue 1 Position 860 - Ref 1600A0288G - Crochet1600A0288G €23,28

Vue 1 Position 91 - Ref 1600A0288W - Module électronique1600A0288W €40,56

Vue 1 Position 808 - Ref 160111A9TP - Plaque signalétique160111A9TP €10,98

Vue 1 Position 9 - Ref 160111C3UN - Plaque De Marque160111C3UN €10,98

Vue 1 Position 10 - Ref 160111C3UP - Plaque De Marque160111C3UP €10,98

Vue 1 Position 11 - Ref 160111C41Z - Plaquette Indicatrice160111C41Z €10,98

Vue 1 Position 41 - Ref 160343003T - Vis160343003T €5,70

Vue 1 Position 2/81 - Ref 1603435086 - Vis six lobes embase E1603435086 €5,70

Vue 1 Position 109 - Ref 160343508E - Vis autotaradeuse p. défo160343508E €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/87 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 211 - Ref 160460102S - Anneau élastique160460102S €5,70

Vue 1 Position 1 - Ref 16051082L7 - Carter De Moteur16051082L7 €85,20

Vue 1 Position 839 - Ref 16055002JW - Recouvrement16055002JW €27,96

Vue 1 Position 340 - Ref 160580667L - Carter D’engrenages160580667L €100,80

Vue 1 Position 91/82 - Ref 1607503567 - Câble à rubans1607503567 €10,98

Vue 1 Position 61 - Ref 1607503764 - Carte Imprimee Equipee1607503764 €19,68

Vue 1 Position 5 - Ref 1609280477 - Ressort De Compression1609280477 €7,80

Vue 1 Position 26/71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 208 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 321/42 - Ref 1610102084 - Bague Antifriction1610102084 €25,20

Vue 1 Position 209 - Ref 1610102089 - Rondelle De Friction1610102089 €12,36

Vue 1 Position 35 - Ref 1610202024 - Palier-Glisseur1610202024 €17,76

Vue 1 Position 32/76 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 321/58 - Ref 1610210105 - Joint torique1610210105 €15,84

Vue 1 Position 26/56 - Ref 1610210121 - Joint torique1610210121 €10,98

Vue 1 Position 57 - Ref 1610210208 - Joint torique1610210208 €7,80

Vue 1 Position 321/60 - Ref 1610210209 - Joint torique1610210209 €7,80

Vue 1 Position 340/68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 55 - Ref 1610290104 - Joint torique1610290104 €13,92

Vue 1 Position 26/27 - Ref 1610311019 - Frappeur1610311019 €53,04

Vue 1 Position 321/46 - Ref 1610390068 - Douille De Guidage1610390068 €44,52

Vue 1 Position 340/63/64 - Ref 1610390069 - Douille1610390069 €10,02

Vue 1 Position 203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 321/33 - Ref 1610590020 - Douille De Positionnemen1610590020 €21,72

Vue 1 Position 24/65 - Ref 1610905016 - Roulement A Billes Rigide1610905016 €27,96

Vue 1 Position 340/48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 32/49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026037 - Manette1612026037 €27,96

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 26/29 - Ref 1613105020 - Axe De Piston1613105020 €17,76

Vue 1 Position 321/28 - Ref 1613124098 - Percuteur1613124098 €53,04

Vue 1 Position 206 - Ref 1613230003 - Bille1613230003 €7,80

Vue 1 Position 76 - Ref 1613435022 - Vis autotaradeuse p. défo1613435022 €7,80

Vue 1 Position 75 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 79 - Ref 1613435042 - Vis autotaradeuse p. défo1613435042 €5,70

Vue 1 Position 207 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 321/86 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 32/83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614615008 - Ressort De Compression1614615008 €19,68

Vue 1 Position 105 - Ref 1614643027 - Ressort De Compression1614643027 €7,80

Vue 1 Position 32/46 - Ref 1614690002 - Tenon D’entrainement1614690002 €7,80

Vue 1 Position 36 - Ref 1615808106 - Support Pour Palier1615808106 €7,80

Vue 1 Position 861 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 24/61 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 321/22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 47 - Ref 1616312010 - Element De Commutation1616312010 €19,68

Vue 1 Position 828 - Ref 1617000697 - Percuteur1617000697 €100,80

Vue 1 Position 26 - Ref 16170006A5 - Piston De Marteau16170006A5 €85,20

Vue 1 Position 823 - Ref 16170006BW - Douille Dentee16170006BW €48,60

Vue 1 Position 830 - Ref 16170006BX - Palier d’entraînement16170006BX €93,00

Vue 1 Position 891 - Ref 16170006BZ - Poids16170006BZ €21,72

Vue 1 Position 24 - Ref 16170006EJ - Arbre Dentele16170006EJ €63,60

Vue 1 Position 321 - Ref 1618597135 - Porte Outil1618597135 €109,20

Vue 1 Position 821 - Ref 1618597138 - Porte Outil1618597138 €118,20

Vue 1 Position 825 - Ref 1618597139 - Porte Outil1618597139 €34,32

Vue 1 Position 321/34 - Ref 1619PS6014 - Rondelle D’appui1619PS6014 €15,84

Vue 1 Position 106 - Ref 1619PS6015 - Pochette De Protection1619PS6015 €17,76

Vue 1 Position 340/77 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 77 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 78 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 16 - Ref 2607202530 - Commutateur2607202530 €34,32

Vue 2 Position 120/120 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 2 Position 120 - Ref 16020250AB - Poignee Auxiliaire16020250AB €44,52

Vue 2 Position 871 - Ref 1608571069 - Mandrin1608571069 €63,60

Vue 2 Position 321/60 - Ref 1610210209 - Joint torique1610210209 €7,80

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 688 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 870 - Ref 1613523011 - Tige De Mandrin1613523011 €57,96

Vue 2 Position 870/2 - Ref 2603421207 - Vis à tête fraisée2603421207 €7,80

Vue 2 Position 654 - Ref 2607225921 - Chargeur2607225921 €265,20

Vue 2 Position 872 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Vue 3 Position 80 - Ref 1600A0276C - Ferrite1600A0276C €5,70

Vue 3 Position 802 - Ref 1600A0288B - Stator1600A0288B €109,20

Vue 3 Position 804 - Ref 1600A0288D - Module électronique1600A0288D €183,00

Vue 3 Position 806 - Ref 1600A0288E - Plaque De Contact1600A0288E €27,96

Vue 3 Position 91 - Ref 1600A0288W - Module électronique1600A0288W €40,56

Vue 3 Position 91/82 - Ref 1607503567 - Câble à rubans1607503567 €10,98

Vue 3 Position 61 - Ref 1607503764 - Carte Imprimee Equipee1607503764 €19,68

Vue 3 Position 870 - Ref 1613523011 - Tige De Mandrin1613523011 €57,96

Vue 3 Position 16 - Ref 2607202530 - Commutateur2607202530 €34,32

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées Bosch d’origine pour le marteau perforateur GBH 18V-28 DC, référence 3 611 J19 050. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Comment trouver la bonne pièce

Vérifiez la référence 3 611 J19 050 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
