Pièces détachées marteau perforateur Bosch GBH 18V-40 C (3 611 J17 080)

En stockPièce d'origine

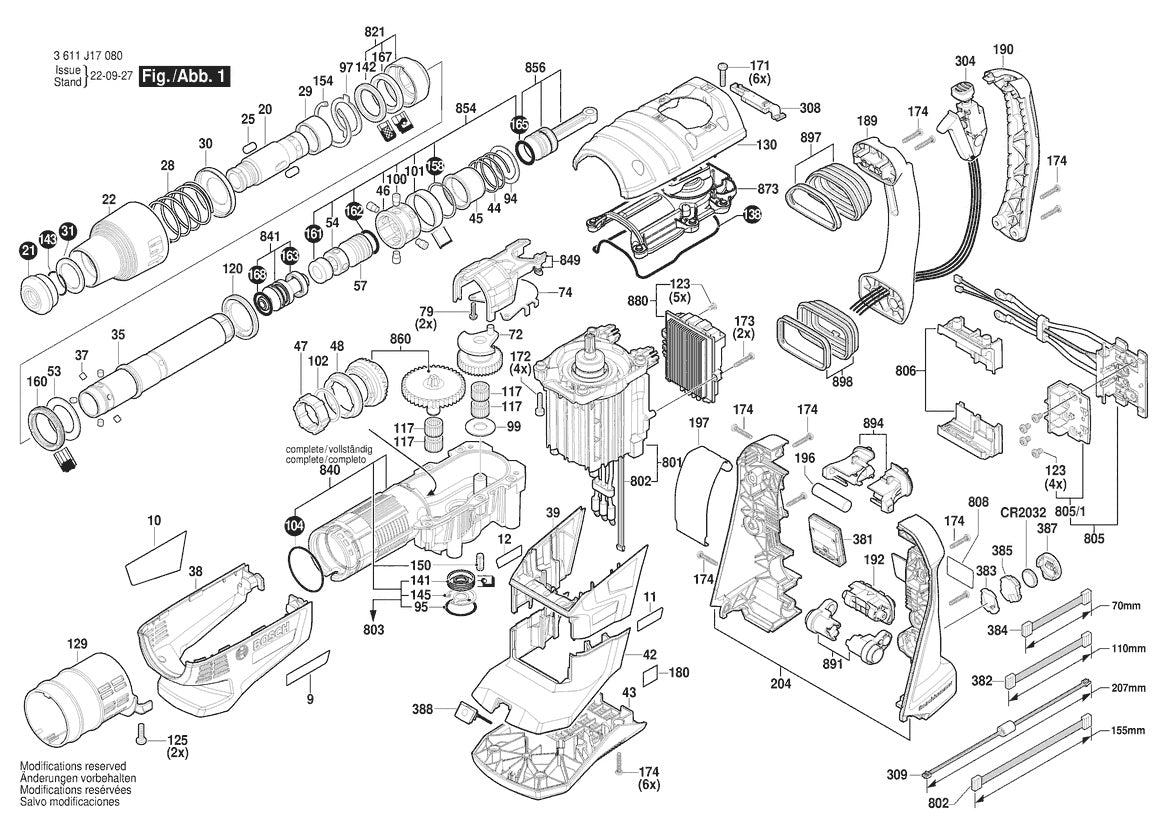

Vue éclatée Bosch GBH 18V-40 C 3 611 J17 080 - page 1

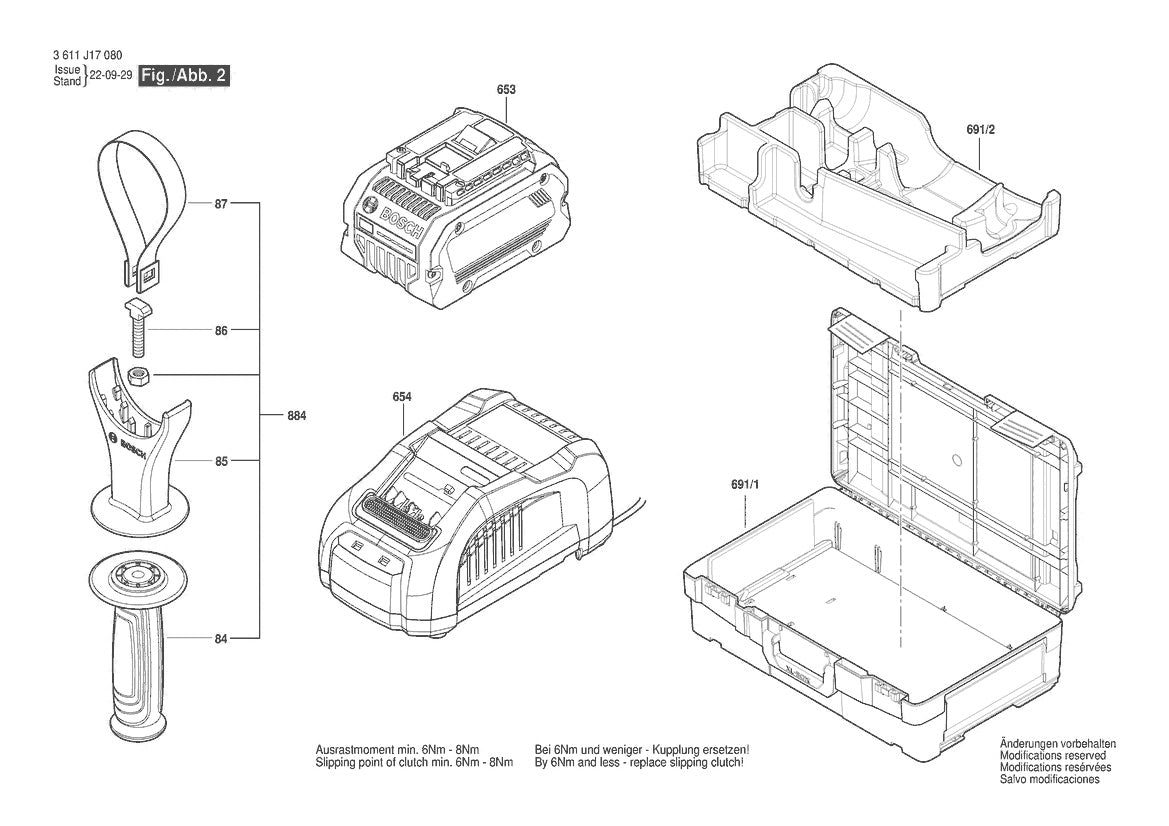

Vue éclatée Bosch GBH 18V-40 C 3 611 J17 080 - page 2

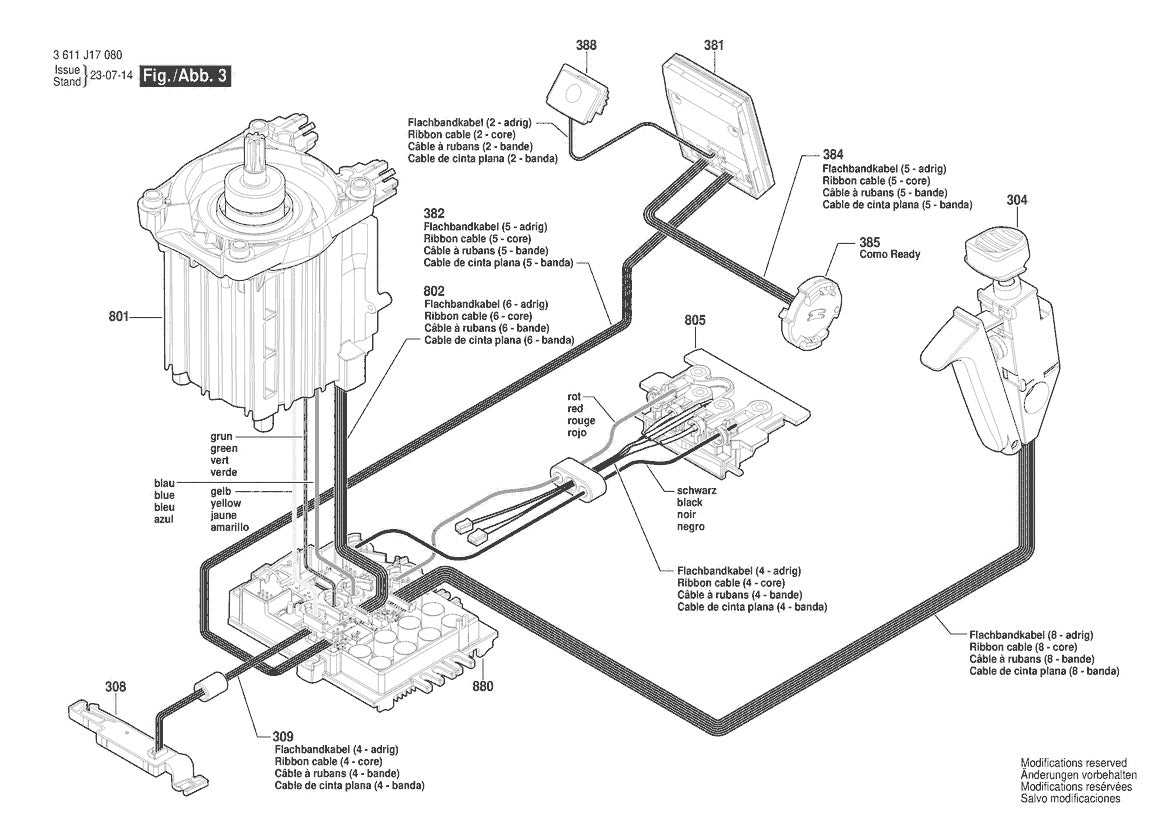

Vue éclatée Bosch GBH 18V-40 C 3 611 J17 080 - page 3

Réf. 1600A002PCMarque : Bosch

Pièces détachées marteau perforateur Bosch GBH 18V-40 C (3 611 J17 080)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€7,80 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

119 positions

Pos. Description

Vue 1 Position 196 - Ref 1600A002PC - Tampon En Caoutchouc1600A002PC €7,80

Vue 1 Position 72 - Ref 1600A014S9 - Roue Dentee A Excentrique1600A014S9 €57,96

Vue 1 Position 190 - Ref 1600A015RL - Poignee Couvercle1600A015RL €27,96

Vue 1 Position 192 - Ref 1600A015RV - raccord poignée carter1600A015RV €12,36

Vue 1 Position 383 - Ref 1600A016CY - Module électronique1600A016CY €27,96

Vue 1 Position 387 - Ref 1600A01N8R - Unité de capot1600A01N8R €7,80

Vue 1 Position 388 - Ref 1600A01P8Z - LED-Module1600A01P8Z €19,68

Vue 1 Position 802 - Ref 1600A01R8P - Câble à rubans1600A01R8P €15,84

Vue 1 Position 38 - Ref 1600A01U4M - Capot de recouvrement1600A01U4M €34,32

Vue 1 Position 39 - Ref 1600A01U4T - Capot De Moteur1600A01U4T €17,76

Vue 1 Position 42 - Ref 1600A01U4U - Capot Du Moteur1600A01U4U €25,20

Vue 1 Position 43 - Ref 1600A01U4V - Couvercle De Ventilateur1600A01U4V €27,96

Vue 1 Position 130 - Ref 1600A01U8U - Recouvrement1600A01U8U €21,72

Vue 1 Position 204 - Ref 1600A01U8V - Arriere De Boitier1600A01U8V €40,56

Vue 1 Position 129 - Ref 1600A01U8X - Tube De Recouvrement1600A01U8X €21,72

Vue 1 Position 385 - Ref 1600A01ZE2 - Module électronique1600A01ZE2 €85,20

Vue 1 Position 309 - Ref 1600A02158 - Câble à rubans1600A02158 €17,76

Vue 1 Position 161 - Ref 1600A02AM8 - Bague D’amortissement1600A02AM8 €21,72

Vue 1 Position 808 - Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Vue 1 Position 9 - Ref 160111C3P9 - Plaque De Marque160111C3P9 €10,98

Vue 1 Position 10 - Ref 160111C3PB - Plaquette Indicatrice160111C3PB €10,98

Vue 1 Position 11 - Ref 160111C3PC - Autocollant160111C3PC €5,70

Vue 1 Position 12 - Ref 160111C3PE - Autocollant160111C3PE €5,70

Vue 1 Position 197 - Ref 160120000C - Ressort A Lame160120000C €27,96

Vue 1 Position 123 - Ref 160343003T - Vis160343003T €5,70

Vue 1 Position 189 - Ref 160513217Z - Poignee160513217Z €25,20

Vue 1 Position 891 - Ref 1607000DF1 - Levier Culbuteur1607000DF1 €40,56

Vue 1 Position 894 - Ref 1607000DF2 - Plaque Vissee1607000DF2 €40,56

Vue 1 Position 897 - Ref 1607000DF4 - Soufflet1607000DF4 €48,60

Vue 1 Position 898 - Ref 1607000DF5 - Soufflet1607000DF5 €48,60

Vue 1 Position 806 - Ref 1607000DF6 - Rail1607000DF6 €78,60

Vue 1 Position 880 - Ref 1607000E8P - Module électronique1607000E8P €328,80

Vue 1 Position 801 - Ref 1607000E8R - Moteur DC sans charbon1607000E8R €367,20

Vue 1 Position 873 - Ref 1607000E8S - Couvercle De Carter1607000E8S €118,20

Vue 1 Position 854 - Ref 1607000EE0 - Douille De Guidage1607000EE0 €85,20

Vue 1 Position 805 - Ref 1607000EG2 - Porte-Contact1607000EG2 €109,20

Vue 1 Position 805/1 - Ref 1607000EG3 - Porte-Contact1607000EG3 €63,60

Vue 1 Position 860 - Ref 1607000F00 - Embrayage1607000F00 €109,20

Vue 1 Position 381 - Ref 16072335EP - Module Electronique16072335EP €78,60

Vue 1 Position 382 - Ref 1607503566 - Câble à rubans1607503566 €10,98

Vue 1 Position 384 - Ref 1607503567 - Câble à rubans1607503567 €10,98

Vue 1 Position 308 - Ref 160804011N - Module électronique160804011N €31,32

Vue 1 Position 97 - Ref 1610031005 - Anneau D’arret1610031005 €13,92

Vue 1 Position 94 - Ref 1610102056 - Rondelle De Friction1610102056 €12,36

Vue 1 Position 102 - Ref 1610102057 - Rondelle De Compensation1610102057 €7,80

Vue 1 Position 102 - Ref 1610102058 - Rondelle De Compensation1610102058 €7,80

Vue 1 Position 99 - Ref 1610102059 - Disque De Support1610102059 €10,98

Vue 1 Position 145 - Ref 1610119012 - Anneau de retenue1610119012 €10,98

Vue 1 Position 165 - Ref 1610210079 - Joint torique1610210079 €19,68

Vue 1 Position 168 - Ref 1610210144 - Joint torique1610210144 €17,76

Vue 1 Position 104 - Ref 1610210160 - Joint torique1610210160 €13,92

Vue 1 Position 95 - Ref 1610210173 - Joint torique1610210173 €10,02

Vue 1 Position 162 - Ref 1610210204 - Joint torique1610210204 €19,68

Vue 1 Position 54 - Ref 1610231002 - Douille De Guidage1610231002 €21,72

Vue 1 Position 167 - Ref 1610283033 - Bague D’etancheite1610283033 €21,72

Vue 1 Position 163 - Ref 1610290065 - joint d’étanchéité1610290065 €25,20

Vue 1 Position 141 - Ref 1610290066 - Bague D’etancheite1610290066 €27,96

Vue 1 Position 53 - Ref 1610290068 - Disque De Support1610290068 €13,92

Vue 1 Position 142 - Ref 1610290069 - Bague D’etancheite1610290069 €19,68

Vue 1 Position 160 - Ref 1610290095 - Bague D’amortissement1610290095 €31,32

Vue 1 Position 47 - Ref 1610300064 - Douille Dentee1610300064 €21,72

Vue 1 Position 45 - Ref 1610499070 - Douille De Commande1610499070 €48,60

Vue 1 Position 101 - Ref 1610499073 - Segment de retenue1610499073 €21,72

Vue 1 Position 120 - Ref 1610590019 - Douille de butée1610590019 €48,60

Vue 1 Position 117 - Ref 1610913029 - Couronne D’aiguilles1610913029 €15,84

Vue 1 Position 138 - Ref 1611015053 - Joint1611015053 €34,32

Vue 1 Position 74 - Ref 1611921001 - Plaque De Guidage1611921001 €10,98

Vue 1 Position 100 - Ref 1613120022 - Goujon D’entrainement1613120022 €10,98

Vue 1 Position 172 - Ref 1613435013 - Vis A Tete Bombee Torx1613435013 €10,02

Vue 1 Position 125 - Ref 1613435014 - Vis A Tete Bombee Torx1613435014 €10,02

Vue 1 Position 79 - Ref 1613435015 - Vis A Tete Bombee Torx1613435015 €7,80

Vue 1 Position 174 - Ref 1613435040 - Vis A Tete Bombee Torx1613435040 €10,02

Vue 1 Position 143 - Ref 1614601021 - Anneau élastique1614601021 €23,28

Vue 1 Position 158 - Ref 1614601070 - Anneau élastique1614601070 €10,02

Vue 1 Position 28 - Ref 1614621000 - Ressort De Compression1614621000 €12,36

Vue 1 Position 48 - Ref 1616334012 - Anneau De Fil Jarretier1616334012 €17,76

Vue 1 Position 849 - Ref 1617000839 - Fourchette De Commande1617000839 €63,60

Vue 1 Position 57 - Ref 1618710091 - Frappeur1618710091 €71,40

Vue 1 Position 180 - Ref 1619P07627 - Plaquette1619P07627 €10,98

Vue 1 Position 25 - Ref 1619P07742 - Corps D’arret1619P07742 €25,20

Vue 1 Position 31 - Ref 1619P07743 - Rondelle D’appui1619P07743 €23,28

Vue 1 Position 171 - Ref 1619P07816 - Vis A Tete Bombee Torx1619P07816 €5,70

Vue 1 Position 21 - Ref 1619P07829 - Bouchon de protection1619P07829 €15,84

Vue 1 Position 22 - Ref 1619P10160 - Manchon De Protection1619P10160 €71,40

Vue 1 Position 30 - Ref 1619P10162 - Rondelle D’appui1619P10162 €17,76

Vue 1 Position 29 - Ref 1619P10163 - Coussinet1619P10163 €27,96

Vue 1 Position 20 - Ref 1619P10164 - Porte-Outil1619P10164 €118,20

Vue 1 Position 35 - Ref 1619P10167 - Tube De Marteau1619P10167 €265,20

Vue 1 Position 37 - Ref 1619P10377 - Rouleau Cylindrique1619P10377 €10,98

Vue 1 Position 44 - Ref 1619P10381 - Ressort De Compression1619P10381 €10,98

Vue 1 Position 821 - Ref 1619P10749 - Douille1619P10749 €57,96

Vue 1 Position 841 - Ref 1619P10752 - Percuteur1619P10752 €100,80

Vue 1 Position 856 - Ref 1619P10765 - Piston De Marteau1619P10765 €78,60

Vue 1 Position 840 - Ref 1619P10770 - Boitier D’etande1619P10770 €220,20

Vue 1 Position 173 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 304 - Ref 2607202360 - Commutateur2607202360 €25,20

Vue 1 Position 154 - Ref 2916660023 - Anneau de retenue2916660023 €17,76

Vue 1 Position 150 - Ref 2917790174 - Goupille Elastique2917790174 €5,70

Vue 2 Position 85 - Ref 1600A01U8T - Support De Fixation1600A01U8T €13,92

Vue 2 Position 84 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 2 Position 884 - Ref 1607000E8T - Poignee Auxiliaire1607000E8T €63,60

Vue 2 Position 117 - Ref 1610913029 - Couronne D’aiguilles1610913029 €15,84

Vue 2 Position 86 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 691/1 - Ref 1617S02666 - Coffret De Transport1617S02666 €78,60

Vue 2 Position 691/2 - Ref 1617S02667 - Garniture1617S02667 €48,60

Vue 2 Position 87 - Ref 1619P07776 - Collier De Serrage1619P07776 €13,92

Vue 3 Position 388 - Ref 1600A01P8Z - LED-Module1600A01P8Z €19,68

Vue 3 Position 802 - Ref 1600A01R8P - Câble à rubans1600A01R8P €15,84

Vue 3 Position 385 - Ref 1600A01ZE2 - Module électronique1600A01ZE2 €85,20

Vue 3 Position 309 - Ref 1600A02158 - Câble à rubans1600A02158 €17,76

Vue 3 Position 880 - Ref 1607000E8P - Module électronique1607000E8P €328,80

Vue 3 Position 801 - Ref 1607000E8R - Moteur DC sans charbon1607000E8R €367,20

Vue 3 Position 805 - Ref 1607000EG2 - Porte-Contact1607000EG2 €109,20

Vue 3 Position 381 - Ref 16072335EP - Module Electronique16072335EP €78,60

Vue 3 Position 382 - Ref 1607503566 - Câble à rubans1607503566 €10,98

Vue 3 Position 384 - Ref 1607503567 - Câble à rubans1607503567 €10,98

Vue 3 Position 308 - Ref 160804011N - Module électronique160804011N €31,32

Vue 3 Position 74 - Ref 1611921001 - Plaque De Guidage1611921001 €10,98

Vue 3 Position 304 - Ref 2607202360 - Commutateur2607202360 €25,20

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre marteau perforateur Bosch GBH 18V-40 C ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 3 611 J17 080.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 18V-40 C
Le numéro de position de chaque composant
Les références Bosch d’origine (119 pièces)

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
