Pièces détachées marteau perforateur Bosch GBH 2-20 DRE (3 611 B5A 4K0)

En stockPièce d'origine

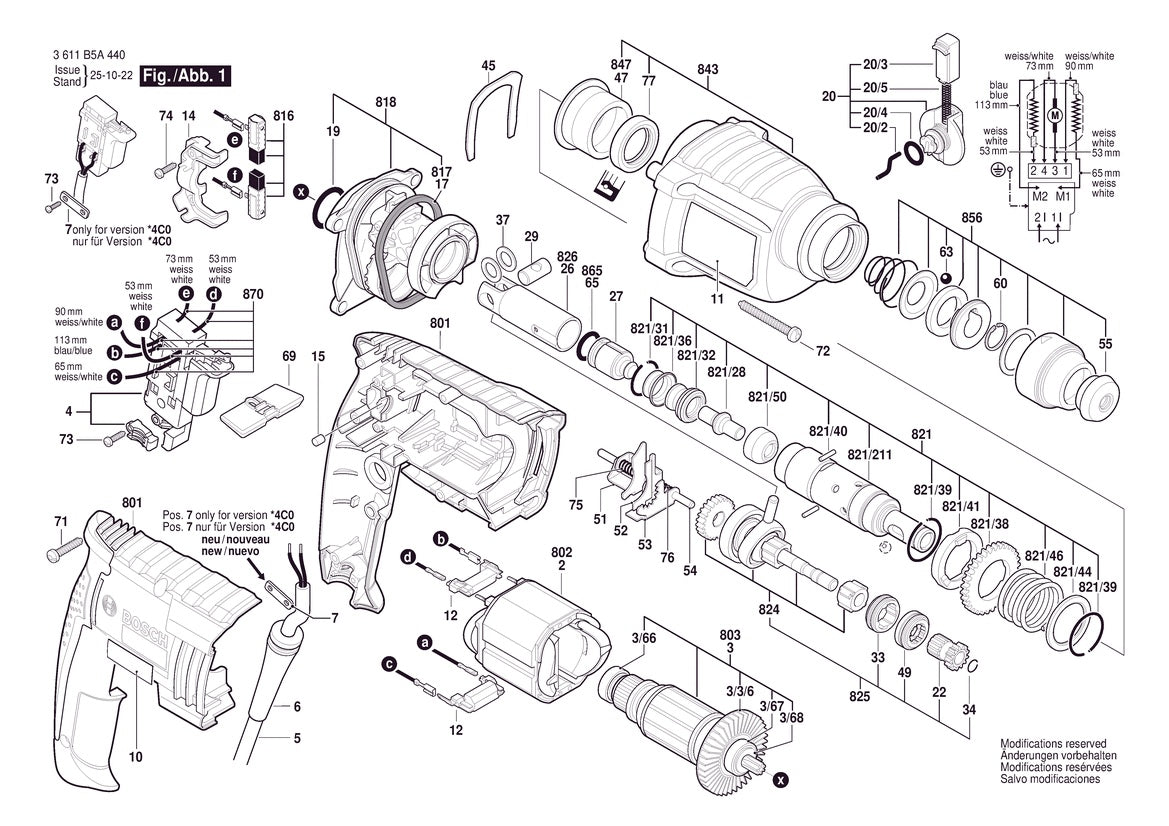

Vue éclatée Bosch GBH 2-20 DRE 3 611 B5A 4K0 - page 1

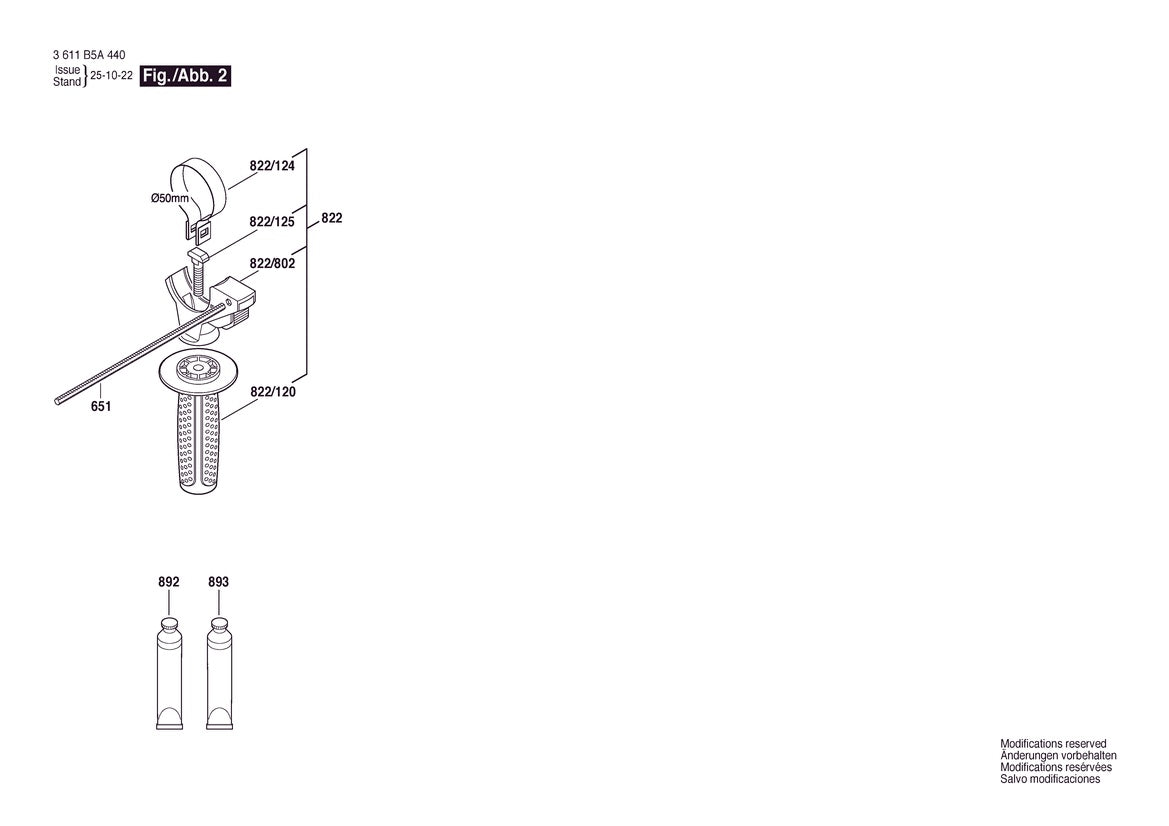

Vue éclatée Bosch GBH 2-20 DRE 3 611 B5A 4K0 - page 2

Réf. 1600100037Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 2-20 DRE (3 611 B5A 4K0)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€5,70 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

135 positions

Pos. Description

Vue 1 Position 3/68 - Ref 1600100037 - Rondelle plate1600100037 €5,70

Vue 1 Position 847 - Ref 1600A0013U - Palier-Glisseur1600A0013U €21,72

Vue 1 Position 821 - Ref 1600A0013V - Tube De Marteau1600A0013V €183,00

Vue 1 Position 825 - Ref 1607000E0P - Arbre Intermediaire1607000E0P €100,80

Vue 1 Position 51 - Ref 1610021004 - Tole De Commutation1610021004 €5,70

Vue 1 Position 53 - Ref 1610021005 - Tole De Commutation1610021005 €5,70

Vue 1 Position 52 - Ref 1610021006 - Tole De Commutation1610021006 €5,70

Vue 1 Position 37 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 821/41 - Ref 1610102072 - Disque-Cliquet1610102072 €19,68

Vue 1 Position 821/44 - Ref 1610102092 - Rondelle De Friction1610102092 €5,70

Vue 1 Position 20/4 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 19 - Ref 1610210184 - Joint torique1610210184 €5,70

Vue 1 Position 865 - Ref 1610210186 - Joint torique1610210186 €10,02

Vue 1 Position 821/32 - Ref 1610508051 - Douille Caoutchouc1610508051 €15,84

Vue 1 Position 55 - Ref 1610508052 - Bouchon de protection1610508052 €7,80

Vue 1 Position 821/36 - Ref 1610551008 - Tole De Maintien1610551008 €7,80

Vue 1 Position 3/67 - Ref 1610905047 - Roulement A Billes Rigide1610905047 €23,28

Vue 1 Position 45 - Ref 1611016003 - Tole De Maintien1611016003 €10,02

Vue 1 Position 20/3 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 20 - Ref 1612026151 - Manette1612026151 €40,56

Vue 1 Position 54 - Ref 1613023005 - Tige De Guidage1613023005 €7,80

Vue 1 Position 821/40 - Ref 1613100032 - Goupille Cylindrique1613100032 €5,70

Vue 1 Position 29 - Ref 1613100034 - Axe De Piston1613100034 €12,36

Vue 1 Position 821/28 - Ref 1613124084 - Percuteur1613124084 €15,84

Vue 1 Position 69 - Ref 1613231030 - Commutateur1613231030 €5,70

Vue 1 Position 821/31 - Ref 1614601053 - Anneau élastique1614601053 €5,70

Vue 1 Position 821/39 - Ref 1614601055 - Anneau élastique1614601055 €5,70

Vue 1 Position 60 - Ref 1614601077 - Anneau de retenue1614601077 €7,80

Vue 1 Position 20/5 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 821/46 - Ref 1614630003 - Ressort De Compression1614630003 €10,02

Vue 1 Position 76 - Ref 1614643023 - Ressort De Compression1614643023 €5,70

Vue 1 Position 75 - Ref 1614643025 - Ressort De Compression1614643025 €5,70

Vue 1 Position 20/2 - Ref 1614690009 - Tenon D’entrainement1614690009 €13,92

Vue 1 Position 14 - Ref 1615806187 - Console Terminale1615806187 €10,02

Vue 1 Position 33 - Ref 1615820103 - Element De Commutation1615820103 €10,98

Vue 1 Position 49 - Ref 1615820104 - Element De Commutation1615820104 €10,98

Vue 1 Position 821/38 - Ref 1616317084 - Roue Cylindrique1616317084 €48,60

Vue 1 Position 22 - Ref 1616328053 - Douille Dentee1616328053 €25,20

Vue 1 Position 801 - Ref 16170006B8 - Carter De Moteur16170006B8 €71,40

Vue 1 Position 818 - Ref 16170006BB - Bride Intermediaire16170006BB €57,96

Vue 1 Position 824 - Ref 16170006BC - Arbre Intermediaire16170006BC €78,60

Vue 1 Position 843 - Ref 16170006BF - Carter D’engrenages16170006BF €71,40

Vue 1 Position 856 - Ref 16170006D3 - Manchon De Protection16170006D3 €31,32

Vue 1 Position 4 - Ref 1617200542 - Commutateur1617200542 €57,96

Vue 1 Position 12 - Ref 1617328032 - Filtre D’antiparasitage1617328032 €23,28

Vue 1 Position 826 - Ref 1618700083 - Piston De Marteau1618700083 €27,96

Vue 1 Position 27 - Ref 1618710085 - Frappeur1618710085 €27,96

Vue 1 Position 74 - Ref 1619P00219 - Vis à Tôle1619P00219 €5,70

Vue 1 Position 73 - Ref 1619P00220 - Vis A Tete Bombee Torx1619P00220 €5,70

Vue 1 Position 34 - Ref 1619P00829 - Anneau élastique1619P00829 €5,70

Vue 1 Position 870 - Ref 1619P01776 - Cable De Raccordement1619P01776 €19,68

Vue 1 Position 72 - Ref 1619P09645 - Vis A Tete Bombee Torx1619P09645 €5,70

Vue 1 Position 77 - Ref 1619P09722 - Joint A Lèvres1619P09722 €12,36

Vue 1 Position 821/211 - Ref 1619P09815 - Tube De Marteau1619P09815 €78,60

Vue 1 Position 47 - Ref 1619P09954 - Palier-Glisseur1619P09954 €17,76

Vue 1 Position 821/50 - Ref 1619P11562 - Douille De Guidage1619P11562 €27,96

Vue 1 Position 3/66 - Ref 1900905029 - Roulement A Billes1900905029 €53,04

Vue 1 Position 63 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 6 - Ref 2600703018 - Manchon2600703018 €10,98

Vue 1 Position 15 - Ref 2603100056 - Tampon En Caoutchouc2603100056 €7,80

Vue 1 Position 71 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 3/3/6 - Ref 2606610097 - Ventilateur2606610097 €13,92

Vue 2 Position 3/68 - Ref 1600100037 - Rondelle plate1600100037 €5,70

Vue 2 Position 847 - Ref 1600A0013U - Palier-Glisseur1600A0013U €21,72

Vue 2 Position 821 - Ref 1600A0013V - Tube De Marteau1600A0013V €183,00

Vue 2 Position 822/120 - Ref 160202507H - Poignee Auxiliaire160202507H €31,32

Vue 2 Position 822 - Ref 160202508X - Poignee Auxiliaire160202508X €48,60

Vue 2 Position 825 - Ref 1607000E0P - Arbre Intermediaire1607000E0P €100,80

Vue 2 Position 51 - Ref 1610021004 - Tole De Commutation1610021004 €5,70

Vue 2 Position 53 - Ref 1610021005 - Tole De Commutation1610021005 €5,70

Vue 2 Position 52 - Ref 1610021006 - Tole De Commutation1610021006 €5,70

Vue 2 Position 37 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 2 Position 821/41 - Ref 1610102072 - Disque-Cliquet1610102072 €19,68

Vue 2 Position 821/44 - Ref 1610102092 - Rondelle De Friction1610102092 €5,70

Vue 2 Position 20/4 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 2 Position 19 - Ref 1610210184 - Joint torique1610210184 €5,70

Vue 2 Position 865 - Ref 1610210186 - Joint torique1610210186 €10,02

Vue 2 Position 821/32 - Ref 1610508051 - Douille Caoutchouc1610508051 €15,84

Vue 2 Position 55 - Ref 1610508052 - Bouchon de protection1610508052 €7,80

Vue 2 Position 821/36 - Ref 1610551008 - Tole De Maintien1610551008 €7,80

Vue 2 Position 3/67 - Ref 1610905047 - Roulement A Billes Rigide1610905047 €23,28

Vue 2 Position 45 - Ref 1611016003 - Tole De Maintien1611016003 €10,02

Vue 2 Position 822/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 20/3 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 2 Position 20 - Ref 1612026151 - Manette1612026151 €40,56

Vue 2 Position 54 - Ref 1613023005 - Tige De Guidage1613023005 €7,80

Vue 2 Position 40 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 2 Position 821/40 - Ref 1613100032 - Goupille Cylindrique1613100032 €5,70

Vue 2 Position 29 - Ref 1613100034 - Axe De Piston1613100034 €12,36

Vue 2 Position 821/28 - Ref 1613124084 - Percuteur1613124084 €15,84

Vue 2 Position 69 - Ref 1613231030 - Commutateur1613231030 €5,70

Vue 2 Position 822/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 803 - Ref 1614010B1C - Induit1614010B1C €128,40

Vue 2 Position 5 - Ref 1614460026 - Câble d alimentation1614460026 €48,60

Vue 2 Position 821/31 - Ref 1614601053 - Anneau élastique1614601053 €5,70

Vue 2 Position 821/39 - Ref 1614601055 - Anneau élastique1614601055 €5,70

Vue 2 Position 60 - Ref 1614601077 - Anneau de retenue1614601077 €7,80

Vue 2 Position 20/5 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 2 Position 821/46 - Ref 1614630003 - Ressort De Compression1614630003 €10,02

Vue 2 Position 76 - Ref 1614643023 - Ressort De Compression1614643023 €5,70

Vue 2 Position 75 - Ref 1614643025 - Ressort De Compression1614643025 €5,70

Vue 2 Position 20/2 - Ref 1614690009 - Tenon D’entrainement1614690009 €13,92

Vue 2 Position 893 - Ref 1615430001 - Tube De Graisse1615430001 €53,04

Vue 2 Position 892 - Ref 1615430020 - Tube De Graisse1615430020 €53,04

Vue 2 Position 14 - Ref 1615806187 - Console Terminale1615806187 €10,02

Vue 2 Position 33 - Ref 1615820103 - Element De Commutation1615820103 €10,98

Vue 2 Position 49 - Ref 1615820104 - Element De Commutation1615820104 €10,98

Vue 2 Position 821/38 - Ref 1616317084 - Roue Cylindrique1616317084 €48,60

Vue 2 Position 22 - Ref 1616328053 - Douille Dentee1616328053 €25,20

Vue 2 Position 822/802 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 2 Position 801 - Ref 16170006B8 - Carter De Moteur16170006B8 €71,40

Vue 2 Position 818 - Ref 16170006BB - Bride Intermediaire16170006BB €57,96

Vue 2 Position 824 - Ref 16170006BC - Arbre Intermediaire16170006BC €78,60

Vue 2 Position 843 - Ref 16170006BF - Carter D’engrenages16170006BF €71,40

Vue 2 Position 856 - Ref 16170006D3 - Manchon De Protection16170006D3 €31,32

Vue 2 Position 4 - Ref 1617200542 - Commutateur1617200542 €57,96

Vue 2 Position 12 - Ref 1617328032 - Filtre D’antiparasitage1617328032 €23,28

Vue 2 Position 826 - Ref 1618700083 - Piston De Marteau1618700083 €27,96

Vue 2 Position 27 - Ref 1618710085 - Frappeur1618710085 €27,96

Vue 2 Position 74 - Ref 1619P00219 - Vis à Tôle1619P00219 €5,70

Vue 2 Position 73 - Ref 1619P00220 - Vis A Tete Bombee Torx1619P00220 €5,70

Vue 2 Position 34 - Ref 1619P00829 - Anneau élastique1619P00829 €5,70

Vue 2 Position 870 - Ref 1619P01776 - Cable De Raccordement1619P01776 €19,68

Vue 2 Position 816 - Ref 1619P01777 - Jeu De Balais1619P01777 €25,20

Vue 2 Position 2 - Ref 1619P08306 - Épanouissement Polaire1619P08306 €53,04

Vue 2 Position 72 - Ref 1619P09645 - Vis A Tete Bombee Torx1619P09645 €5,70

Vue 2 Position 77 - Ref 1619P09722 - Joint A Lèvres1619P09722 €12,36

Vue 2 Position 821/211 - Ref 1619P09815 - Tube De Marteau1619P09815 €78,60

Vue 2 Position 47 - Ref 1619P09954 - Palier-Glisseur1619P09954 €17,76

Vue 2 Position 821/50 - Ref 1619P11562 - Douille De Guidage1619P11562 €27,96

Vue 2 Position 3/66 - Ref 1900905029 - Roulement A Billes1900905029 €53,04

Vue 2 Position 6 - Ref 2600703018 - Manchon2600703018 €10,98

Vue 2 Position 651 - Ref 2603001009 - Butee De Profondeur2603001009 €17,76

Vue 2 Position 71 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 2 Position 3/3/6 - Ref 2606610097 - Ventilateur2606610097 €13,92

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées Bosch d’origine pour le marteau perforateur GBH 2-20 DRE, référence 3 611 B5A 4K0. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 2-20 DRE
Le numéro de position de chaque composant
Les références Bosch d’origine (135 pièces)

Références compatibles

Cette nomenclature est identique pour les références : 3 611 B5A 4K0, 3 611 B5A 4K2.

Une pièce d’usure changée à temps évite une panne bien plus coûteuse.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
