Pièces détachées marteau perforateur Bosch GBH 2-23 REA (3 611 B50 530)

En stockPièce d'origine

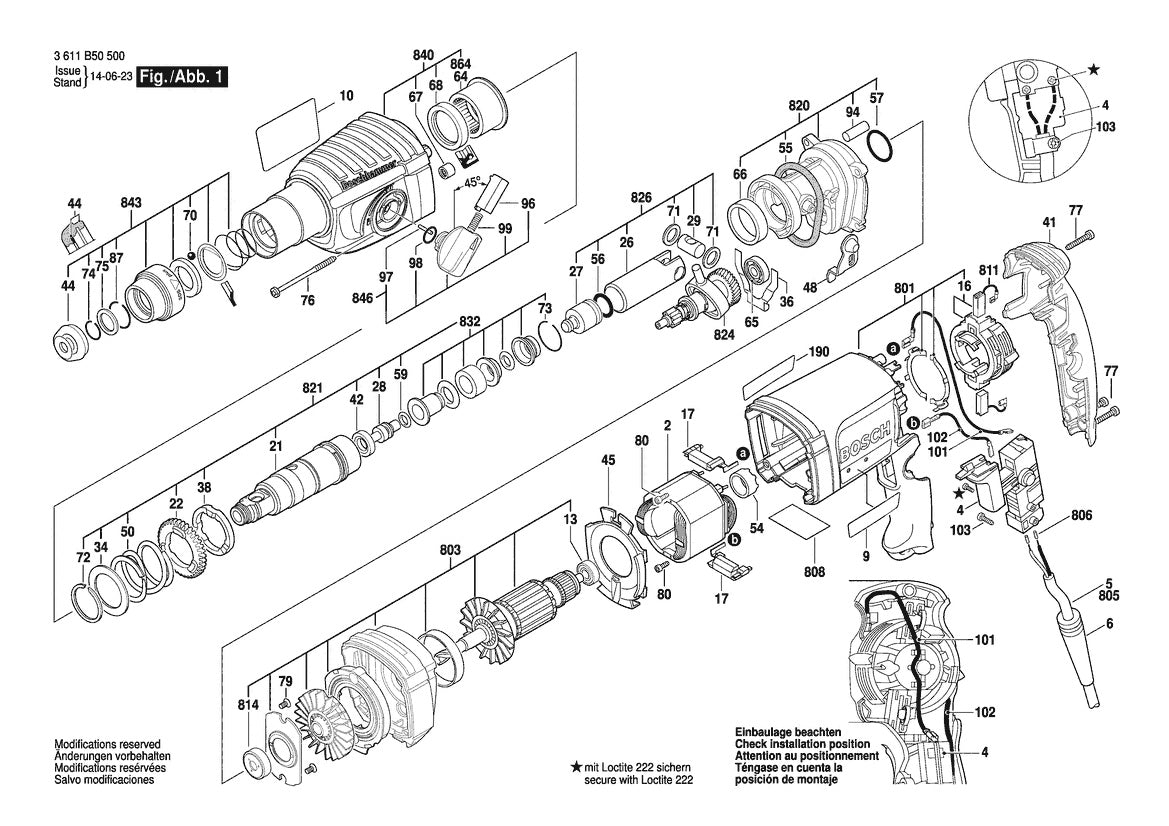

Vue éclatée Bosch GBH 2-23 REA 3 611 B50 530 - page 1

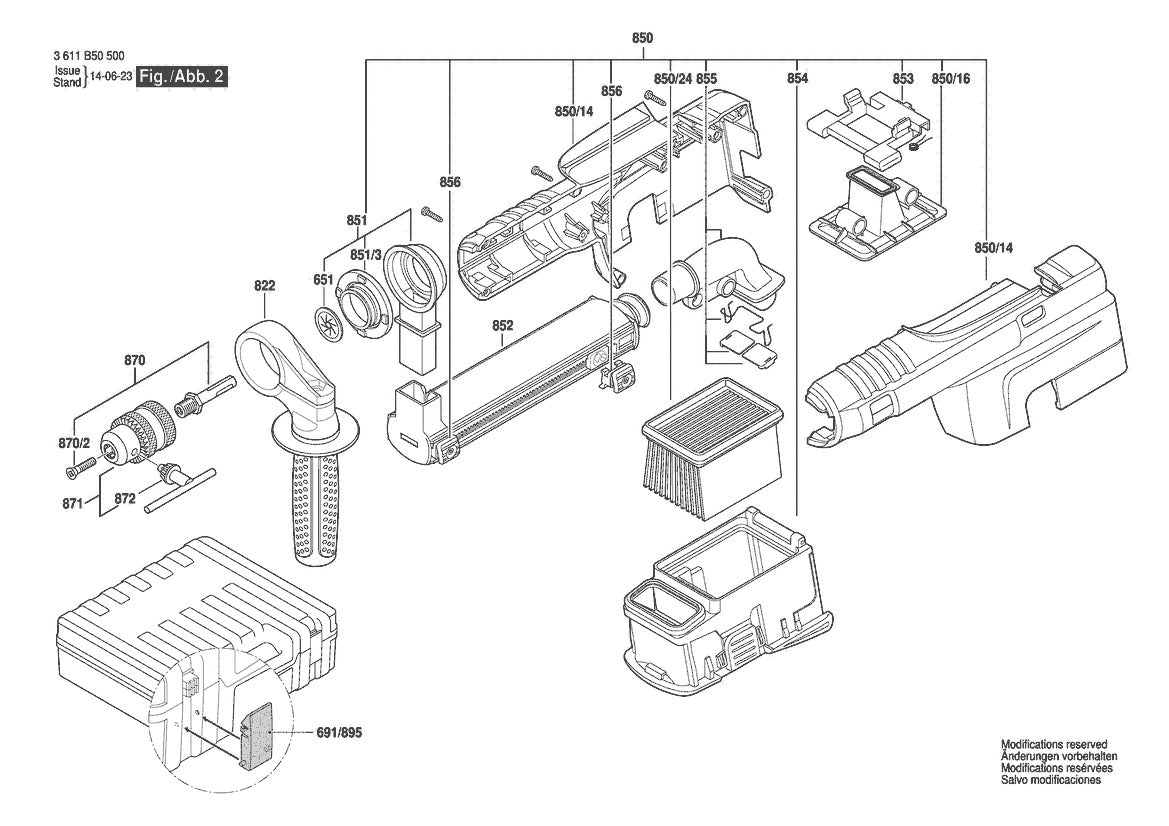

Vue éclatée Bosch GBH 2-23 REA 3 611 B50 530 - page 2

Réf. 1600900037Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 2-23 REA (3 611 B50 530)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€23,28 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

87 positions

Pos. Description

Vue 1 Position 65 - Ref 1600900037 - Roulement A Billes Rigide1600900037 €23,28

Vue 1 Position 48 - Ref 1601021005 - Tole De Commutation1601021005 €10,02

Vue 1 Position 36 - Ref 1601329040 - Etrier De Tension1601329040 €7,80

Vue 1 Position 5 - Ref 1604460450 - Câble d alimentation1604460450 €57,96

Vue 1 Position 72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 50 - Ref 1604611037 - Ressort De Compression1604611037 €12,36

Vue 1 Position 811 - Ref 1607000485 - Jeu De Balais1607000485 €183,00

Vue 1 Position 71 - Ref 1610101011 - Rondelle D’ajustage1610101011 €7,80

Vue 1 Position 75 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 38 - Ref 1610190045 - Rondelle D’arret1610190045 €17,76

Vue 1 Position 34 - Ref 1610190067 - Rondelle D’appui1610190067 €10,02

Vue 1 Position 66 - Ref 1610202020 - Palier-Glisseur1610202020 €10,02

Vue 1 Position 864 - Ref 1610202026 - Palier-Glisseur1610202026 €17,76

Vue 1 Position 94 - Ref 1610205010 - Racleur En Feutre1610205010 €5,70

Vue 1 Position 98 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 57 - Ref 1610210068 - Joint torique1610210068 €7,80

Vue 1 Position 59 - Ref 1610210177 - Joint torique1610210177 €10,02

Vue 1 Position 68 - Ref 1610283017 - Bague D’etancheite1610283017 €23,28

Vue 1 Position 55 - Ref 1610290079 - joint d’étanchéité1610290079 €13,92

Vue 1 Position 42 - Ref 1610422017 - Bague D’appui1610422017 €15,84

Vue 1 Position 54 - Ref 1610502012 - Douille Caoutchouc1610502012 €5,70

Vue 1 Position 44 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 45 - Ref 1610522012 - Deflecteur D’air1610522012 €5,70

Vue 1 Position 13 - Ref 1610905032 - Roulement A Billes Rigide1610905032 €17,76

Vue 1 Position 814 - Ref 1610905048 - Roulement A Billes Rigide1610905048 €25,20

Vue 1 Position 67 - Ref 1610913019 - Douille à aiguilles1610913019 €12,36

Vue 1 Position 96 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 846 - Ref 1612026097 - Manette1612026097 €13,92

Vue 1 Position 29 - Ref 1613105012 - Axe De Piston1613105012 €13,92

Vue 1 Position 28 - Ref 1613124077 - Percuteur1613124077 €23,28

Vue 1 Position 80 - Ref 1613435007 - Vis autotaradeuse p. défo1613435007 €5,70

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 16 - Ref 1614336061 - Couronne Porte-Balais1614336061 €48,60

Vue 1 Position 101 - Ref 1614449014 - Cable De Connexion1614449014 €10,02

Vue 1 Position 102 - Ref 1614449015 - Cable De Connexion1614449015 €7,80

Vue 1 Position 17 - Ref 1614465011 - Filtre D’antiparasitage1614465011 €21,72

Vue 1 Position 74 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 73 - Ref 1614601057 - Anneau élastique1614601057 €5,70

Vue 1 Position 99 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 22 - Ref 1616312003 - Roue Cylindrique1616312003 €23,28

Vue 1 Position 56 - Ref 1616B00086 - Joint torique1616B00086 €10,02

Vue 1 Position 801 - Ref 1617000523 - Carter De Moteur1617000523 €93,00

Vue 1 Position 811 - Ref 1617000525 - Jeu De Balais1617000525 €27,96

Vue 1 Position 820 - Ref 1617000526 - Bride Intermediaire1617000526 €71,40

Vue 1 Position 824 - Ref 1617000527 - Arbre Dentele1617000527 €168,00

Vue 1 Position 832 - Ref 1617000529 - Manchon De Guidage1617000529 €34,32

Vue 1 Position 843 - Ref 1617000531 - Manchon De Protection1617000531 €31,32

Vue 1 Position 826 - Ref 1617000534 - Piston De Marteau1617000534 €57,96

Vue 1 Position 4 - Ref 1617200532 - Commutateur1617200532 €44,52

Vue 1 Position 26 - Ref 1618700075 - Piston De Marteau1618700075 €34,32

Vue 1 Position 27 - Ref 1618710080 - Frappeur1618710080 €23,28

Vue 1 Position 77 - Ref 1619P00106 - Vis1619P00106 €5,70

Vue 1 Position 103 - Ref 1619P00220 - Vis A Tete Bombee Torx1619P00220 €5,70

Vue 1 Position 41 - Ref 1619P01028 - Couvercle De Carter1619P01028 €25,20

Vue 1 Position 2 - Ref 1619P02042 - Épanouissement Polaire1619P02042 €63,60

Vue 1 Position 76 - Ref 1619P02043 - Vis1619P02043 €7,80

Vue 1 Position 10 - Ref 1619P02477 - Plaquette Indicatrice1619P02477 €10,98

Vue 1 Position 803 - Ref 1619P06110 - Induit Avec Ventilateur1619P06110 €153,00

Vue 1 Position 821 - Ref 1619P06111 - Douille Crantee1619P06111 €140,40

Vue 1 Position 840 - Ref 1619P06112 - Carter D’engrenages1619P06112 €109,20

Vue 1 Position 808 - Ref 1619P30224 - Plaque signalétique1619P30224 €10,98

Vue 1 Position 9 - Ref 1619P31077 - Plaque De Marque1619P31077 €10,98

Vue 1 Position 190 - Ref 1619P31078 - Plaque De Marque1619P31078 €10,98

Vue 1 Position 806 - Ref 1900452012 - Embout1900452012 €7,80

Vue 1 Position 97 - Ref 1903201118 - Aiguille1903201118 €5,70

Vue 1 Position 70 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 6 - Ref 2600703018 - Manchon2600703018 €10,98

Vue 1 Position 21 - Ref 2608670730 - Douille Crantee2608670730 €153,00

Vue 2 Position 871 - Ref 1608571069 - Mandrin1608571069 €63,60

Vue 2 Position 870 - Ref 1613523011 - Tige De Mandrin1613523011 €57,96

Vue 2 Position 850 - Ref 1618190014 - Module D’admission1618190014 €168,00

Vue 2 Position 851/3 - Ref 1619P02020 - Capuchon De Fermeture1619P02020 €7,80

Vue 2 Position 850/14 - Ref 1619P02029 - Carter1619P02029 €109,20

Vue 2 Position 850/16 - Ref 1619P02031 - Bloc D’etancheite1619P02031 €34,32

Vue 2 Position 850/24 - Ref 1619P04479 - Filtre1619P04479 €48,60

Vue 2 Position 651 - Ref 1619P04548 - Bague De Friction1619P04548 €13,92

Vue 2 Position 856 - Ref 1619P06051 - Touche1619P06051 €10,98

Vue 2 Position 852 - Ref 1619P06052 - Profile De Guidage1619P06052 €118,20

Vue 2 Position 855 - Ref 1619P06103 - Element De Connexion1619P06103 €53,04

Vue 2 Position 822 - Ref 1619P06104 - Poignee Auxiliaire1619P06104 €44,52

Vue 2 Position 854 - Ref 1619P06105 - Sac A Poussieres1619P06105 €100,80

Vue 2 Position 853 - Ref 1619P06106 - Liaison Transversale1619P06106 €34,32

Vue 2 Position 851 - Ref 1619P06107 - Couronne Antipoussiere1619P06107 €48,60

Vue 2 Position 803 - Ref 1619P06110 - Induit Avec Ventilateur1619P06110 €153,00

Vue 2 Position 691/895 - Ref 1619P06200 - Fermeture1619P06200 €21,72

Vue 2 Position 870/2 - Ref 2603421207 - Vis à tête fraisée2603421207 €7,80

Vue 2 Position 872 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Vous cherchez une pièce pour votre marteau perforateur Bosch GBH 2-23 REA ? Moteur, carter, interrupteur, roulements, visserie et pièces d’usure de la référence 3 611 B50 530 sont tous listés ici.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 2-23 REA
Le numéro de position de chaque composant
Les références Bosch d’origine (87 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
