Pièces détachées marteau perforateur Bosch GBH 2-26 (3 611 B53 4B0)

En stockPièce d'origine

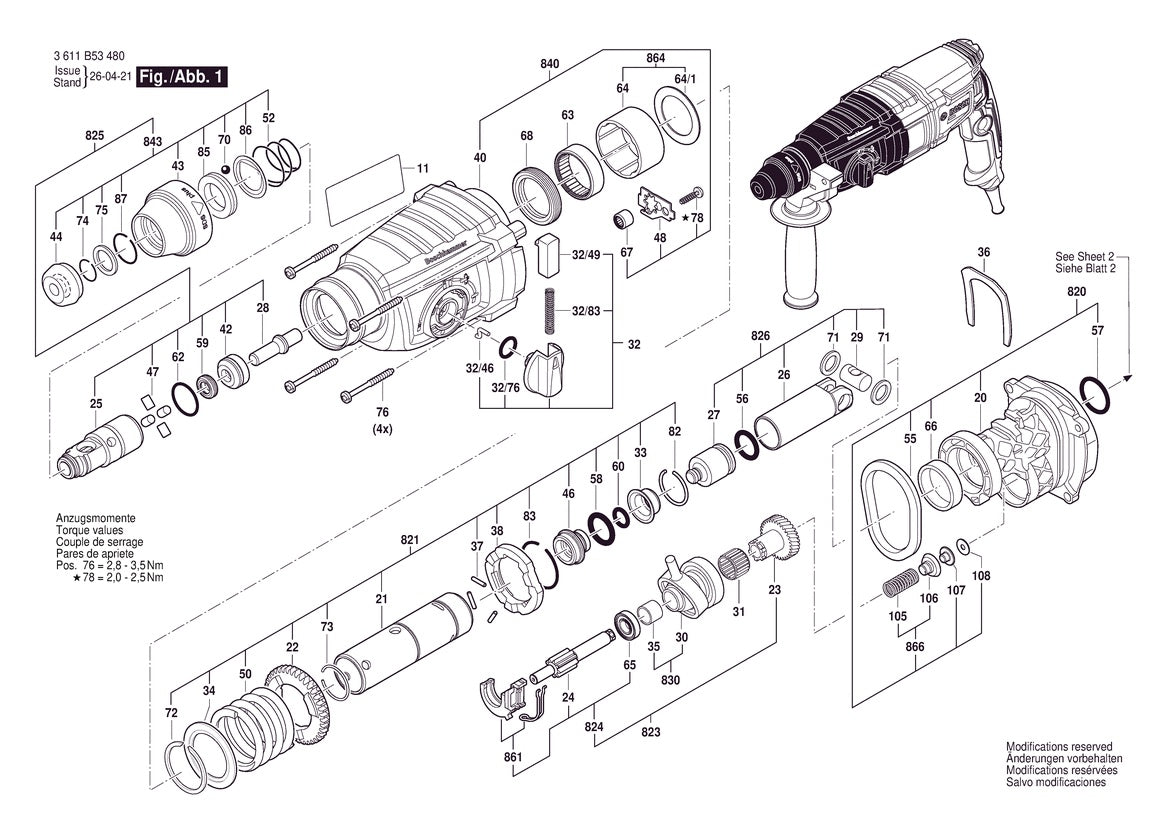

Vue éclatée Bosch GBH 2-26 3 611 B53 4B0 - page 1

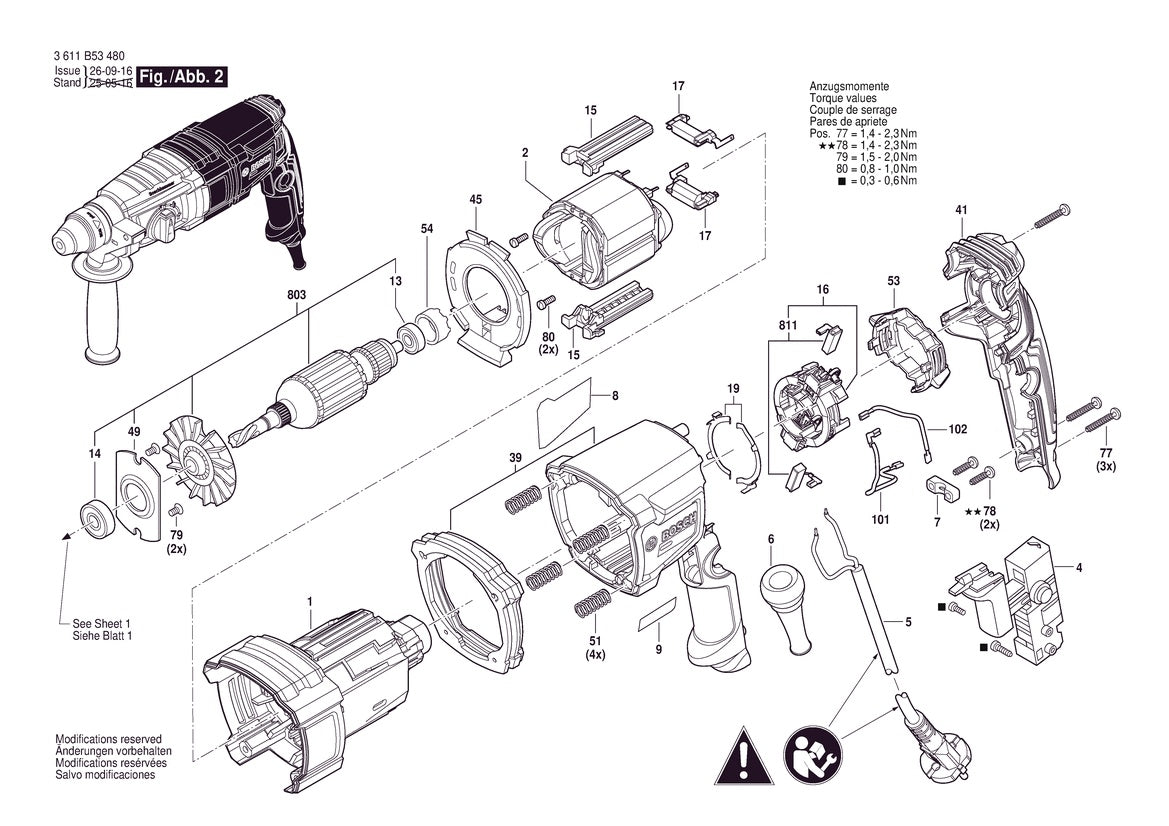

Vue éclatée Bosch GBH 2-26 3 611 B53 4B0 - page 2

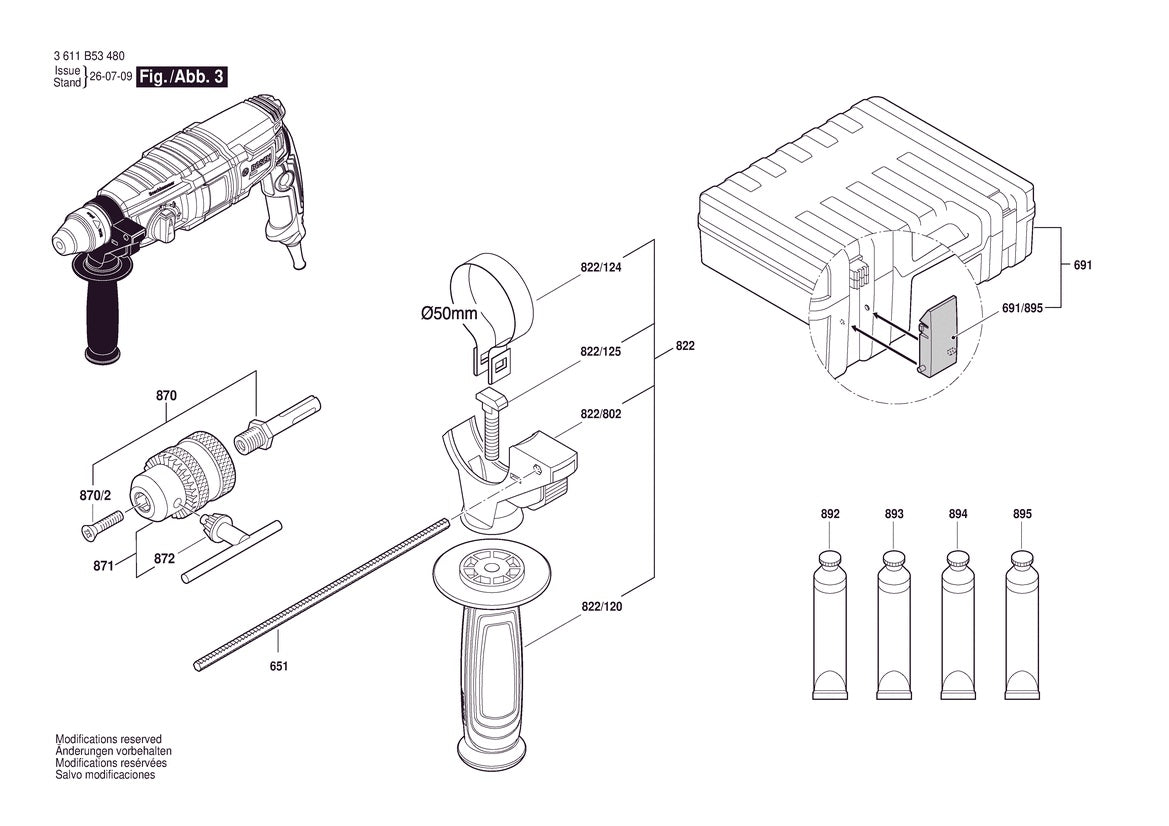

Vue éclatée Bosch GBH 2-26 3 611 B53 4B0 - page 3

Réf. 1600A008AGMarque : Bosch

Pièces détachées marteau perforateur Bosch GBH 2-26 (3 611 B53 4B0)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€13,92 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

122 positions

Pos. Description

Vue 1 Position 38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 830 - Ref 1600A01U33 - Palier d’entraînement1600A01U33 €53,04

Vue 1 Position 76 - Ref 160343000A - Vis autotaradeuse p. défo160343000A €5,70

Vue 1 Position 72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 83 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 71 - Ref 1610101011 - Rondelle D’ajustage1610101011 €7,80

Vue 1 Position 75 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 108 - Ref 1610109016 - Joint En Caoutchouc1610109016 €7,80

Vue 1 Position 86 - Ref 1610190011 - Tole De Maintien1610190011 €7,80

Vue 1 Position 64/1 - Ref 1610190060 - Rondelle D’appui1610190060 €10,02

Vue 1 Position 34 - Ref 1610190067 - Rondelle D’appui1610190067 €10,02

Vue 1 Position 66 - Ref 1610202021 - Palier-Glisseur1610202021 €10,98

Vue 1 Position 35 - Ref 1610202024 - Palier-Glisseur1610202024 €17,76

Vue 1 Position 32/76 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 57 - Ref 1610210068 - Joint torique1610210068 €7,80

Vue 1 Position 60 - Ref 1610210176 - Joint torique1610210176 €5,70

Vue 1 Position 58 - Ref 1610210178 - Joint torique1610210178 €7,80

Vue 1 Position 62 - Ref 1610210179 - Joint torique1610210179 €10,98

Vue 1 Position 68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 55 - Ref 1610290079 - joint d’étanchéité1610290079 €13,92

Vue 1 Position 43 - Ref 1610499054 - Manchon De Protection1610499054 €10,02

Vue 1 Position 44 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 33 - Ref 1610590014 - Douille De Positionnemen1610590014 €10,02

Vue 1 Position 65 - Ref 1610905016 - Roulement A Billes Rigide1610905016 €27,96

Vue 1 Position 63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 31 - Ref 1610913016 - Couronne D’aiguilles1610913016 €13,92

Vue 1 Position 36 - Ref 1611016003 - Tole De Maintien1611016003 €10,02

Vue 1 Position 48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 32/49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026157 - Manette1612026157 €34,32

Vue 1 Position 37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 47 - Ref 1613100030 - Aiguille1613100030 €12,36

Vue 1 Position 29 - Ref 1613105012 - Axe De Piston1613105012 €13,92

Vue 1 Position 73 - Ref 1614601012 - Anneau élastique1614601012 €7,80

Vue 1 Position 74 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 82 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 32/83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 50 - Ref 1614611020 - Ressort De Compression1614611020 €12,36

Vue 1 Position 105 - Ref 1614611021 - Ressort De Compression1614611021 €7,80

Vue 1 Position 866 - Ref 1614611022 - Palier-Glisseur1614611022 €10,98

Vue 1 Position 52 - Ref 1614643003 - Ressort De Compression1614643003 €5,70

Vue 1 Position 32/46 - Ref 1614690002 - Tenon D’entrainement1614690002 €7,80

Vue 1 Position 861 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 56 - Ref 1616B00086 - Joint torique1616B00086 €10,02

Vue 1 Position 823 - Ref 1617000579 - Arbre Dentele1617000579 €63,60

Vue 1 Position 820 - Ref 16170006DX - Bride Intermediaire16170006DX €53,04

Vue 1 Position 824 - Ref 16170006EJ - Arbre Dentele16170006EJ €63,60

Vue 1 Position 864 - Ref 1617000A07 - Rondelle D’appui1617000A07 €31,32

Vue 1 Position 64 - Ref 1619P10546 - Douille1619P10546 €13,92

Vue 1 Position 11 - Ref 1619PS3416 - Plaquette Indicatrice1619PS3416 €13,92

Vue 1 Position 27 - Ref 1619PS3419 - Frappeur1619PS3419 €31,32

Vue 1 Position 28 - Ref 1619PS3420 - Percuteur1619PS3420 €27,96

Vue 1 Position 42 - Ref 1619PS3423 - Bague De Pression1619PS3423 €21,72

Vue 1 Position 46 - Ref 1619PS3424 - Douille De Guidage1619PS3424 €25,20

Vue 1 Position 59 - Ref 1619PS3427 - Bague D’etancheite1619PS3427 €21,72

Vue 1 Position 821 - Ref 1619PS3432 - Tuyau1619PS3432 €71,40

Vue 1 Position 825 - Ref 1619PS3433 - Porte Outil1619PS3433 €63,60

Vue 1 Position 826 - Ref 1619PS3434 - Piston De Marteau1619PS3434 €44,52

Vue 1 Position 840 - Ref 1619PS3435 - Carter D’engrenages1619PS3435 €53,04

Vue 1 Position 843 - Ref 1619PS3436 - Manchon De Protection1619PS3436 €44,52

Vue 1 Position 20 - Ref 1619PS5148 - Bride Intermediaire1619PS5148 €57,96

Vue 1 Position 21 - Ref 1619PS5149 - Tube De Marteau1619PS5149 €44,52

Vue 1 Position 23 - Ref 1619PS5150 - Douille Dentee1619PS5150 €53,04

Vue 1 Position 24 - Ref 1619PS5151 - Arbre Dentele1619PS5151 €37,44

Vue 1 Position 25 - Ref 1619PS5152 - Porte Outil1619PS5152 €53,04

Vue 1 Position 26 - Ref 1619PS5153 - Piston De Marteau1619PS5153 €40,56

Vue 1 Position 30 - Ref 1619PS5154 - Palier d’entraînement1619PS5154 €57,96

Vue 1 Position 40 - Ref 1619PS5155 - Carter D’engrenages1619PS5155 €48,60

Vue 1 Position 85 - Ref 1619PS5156 - Rondelle De Friction1619PS5156 €17,76

Vue 1 Position 106 - Ref 1619PS5157 - Palier-Glisseur1619PS5157 €15,84

Vue 1 Position 107 - Ref 1619PS5158 - Coussinet-Douille1619PS5158 €13,92

Vue 1 Position 70 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 67 - Ref 2600910006 - Douille à aiguilles2600910006 €13,92

Vue 1 Position 78 - Ref 2603490022 - Vis2603490022 €5,70

Vue 2 Position 54 - Ref 1610502016 - Douille Caoutchouc1610502016 €5,70

Vue 2 Position 13 - Ref 1610905025 - Roulement A Billes Rigide1610905025 €21,72

Vue 2 Position 7 - Ref 1611035005 - Support De Cable1611035005 €10,02

Vue 2 Position 19 - Ref 1611329024 - Contact De Branchement1611329024 €7,80

Vue 2 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 2 Position 80 - Ref 1613435043 - Vis1613435043 €5,70

Vue 2 Position 5 - Ref 1614460026 - Câble d alimentation1614460026 €48,60

Vue 2 Position 17 - Ref 1614465011 - Filtre D’antiparasitage1614465011 €21,72

Vue 2 Position 49 - Ref 1615700044 - Palier1615700044 €10,02

Vue 2 Position 811 - Ref 1617000525 - Jeu De Balais1617000525 €27,96

Vue 2 Position 45 - Ref 1619P09825 - Deflecteur D’air1619P09825 €10,02

Vue 2 Position 1 - Ref 1619PS3411 - Carter De Moteur1619PS3411 €37,44

Vue 2 Position 2 - Ref 1619PS3412 - Épanouissement Polaire1619PS3412 €48,60

Vue 2 Position 4 - Ref 1619PS3413 - Commutateur1619PS3413 €71,40

Vue 2 Position 9 - Ref 1619PS3415 - Plaque De Marque1619PS3415 €13,92

Vue 2 Position 15 - Ref 1619PS3417 - Verrou De Maintien1619PS3417 €13,92

Vue 2 Position 16 - Ref 1619PS3418 - Couronne Porte-Balais1619PS3418 €53,04

Vue 2 Position 39 - Ref 1619PS3421 - Corps1619PS3421 €63,60

Vue 2 Position 41 - Ref 1619PS3422 - Couvercle De Carter1619PS3422 €31,32

Vue 2 Position 51 - Ref 1619PS3425 - Ressort1619PS3425 €12,36

Vue 2 Position 53 - Ref 1619PS3426 - Bouton1619PS3426 €17,76

Vue 2 Position 101 - Ref 1619PS3428 - Cable De Connexion1619PS3428 €17,76

Vue 2 Position 102 - Ref 1619PS3429 - Cable De Connexion1619PS3429 €15,84

Vue 2 Position 803 - Ref 1619PS3431 - Set d’induit1619PS3431 €78,60

Vue 2 Position 6 - Ref 1619PS3441 - Manchon1619PS3441 €15,84

Vue 2 Position 14 - Ref 1619PS5725 - Roulement A Billes Rigide1619PS5725 €40,56

Vue 2 Position 78 - Ref 2603490022 - Vis2603490022 €5,70

Vue 2 Position 77 - Ref 2603490024 - Vis A Tete Bombee Torx2603490024 €7,80

Vue 3 Position 822/120 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 3 Position 871 - Ref 1608571088 - Mandrin1608571088 €71,40

Vue 3 Position 822/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 3 Position 651 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 3 Position 822/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 3 Position 870 - Ref 1613523011 - Tige De Mandrin1613523011 €57,96

Vue 3 Position 892 - Ref 1615430001 - Tube De Graisse1615430001 €53,04

Vue 3 Position 893 - Ref 1615430002 - Tube De Graisse1615430002 €109,20

Vue 3 Position 895 - Ref 1615430019 - Reservoir D’huile1615430019 €118,20

Vue 3 Position 894 - Ref 1615430020 - Tube De Graisse1615430020 €53,04

Vue 3 Position 691/895 - Ref 1615438409 - Fermeture1615438409 €21,72

Vue 3 Position 691/895 - Ref 1615438426 - Fermeture1615438426 €21,72

Vue 3 Position 691/895 - Ref 1615438431 - Fermeture1615438431 €21,72

Vue 3 Position 822/802 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 3 Position 822 - Ref 1619P17171 - Poignee Auxiliaire1619P17171 €63,60

Vue 3 Position 691 - Ref 1619PS2969 - Coffret De Transport1619PS2969 €34,32

Vue 3 Position 870 - Ref 2603421207 - Vis à tête fraisée2603421207 €7,80

Vue 3 Position 870/2 - Ref 2603421207 - Vis à tête fraisée2603421207 €7,80

Vue 3 Position 872 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées Bosch d’origine pour le marteau perforateur GBH 2-26, référence 3 611 B53 4B0. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Comment trouver la bonne pièce

Vérifiez la référence 3 611 B53 4B0 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
