Pièces détachées marteau perforateur Bosch GBH 2-26 F (3 611 BA4 000)

En stockPièce d'origine

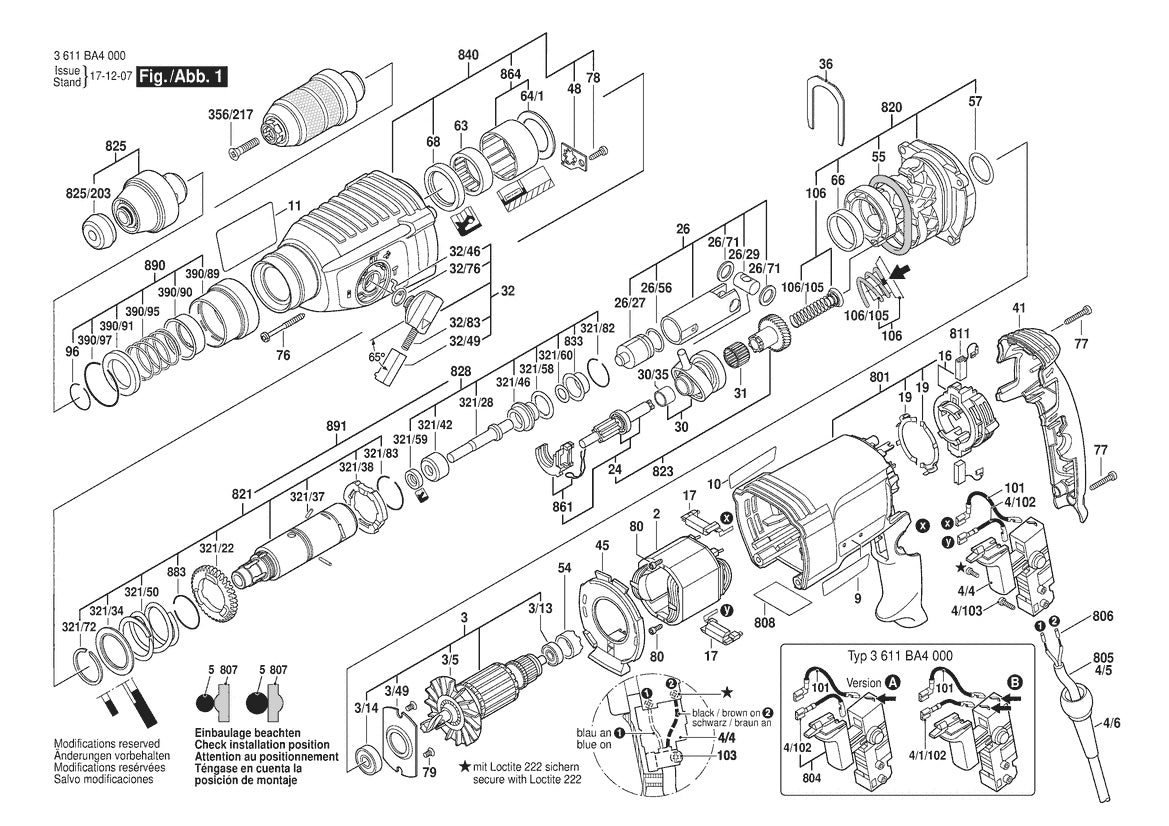

Vue éclatée Bosch GBH 2-26 F 3 611 BA4 000 - page 1

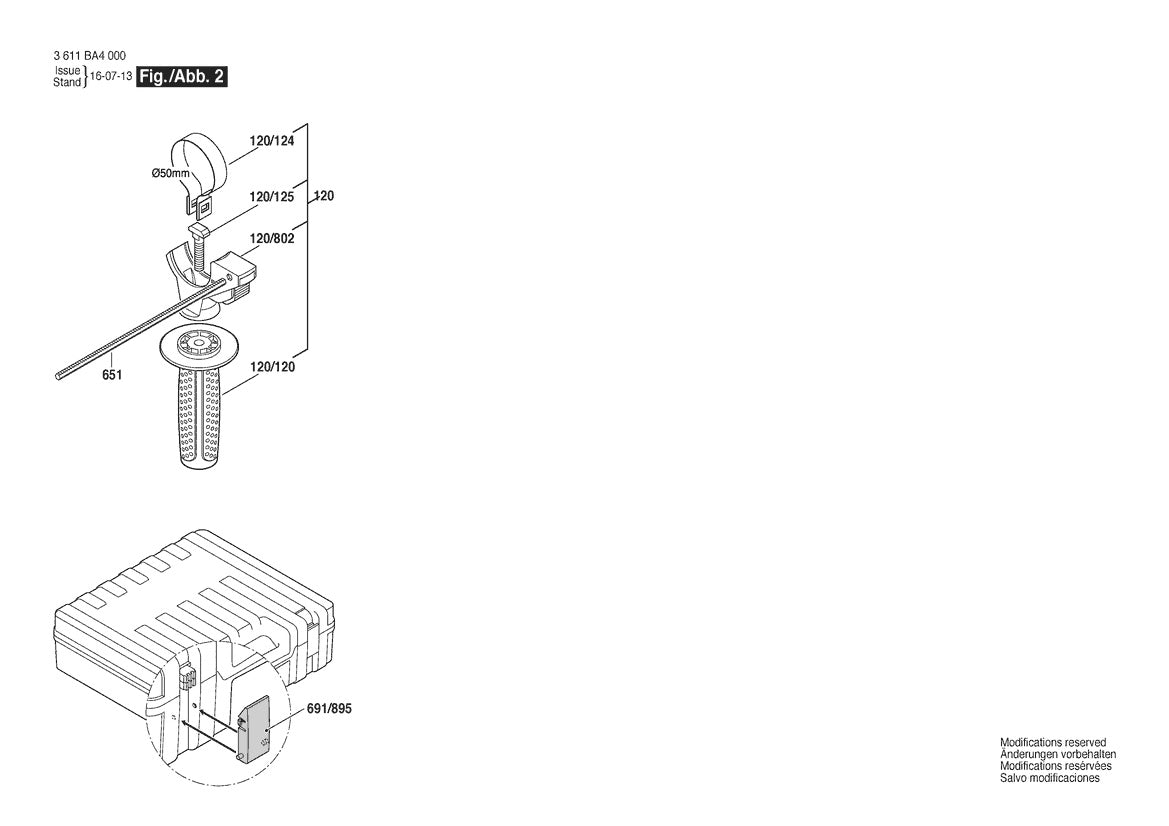

Vue éclatée Bosch GBH 2-26 F 3 611 BA4 000 - page 2

Réf. 1600703034Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 2-26 F (3 611 BA4 000)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,98 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

98 positions

Pos. Description

Vue 1 Position 4/6 - Ref 1600703034 - Manchon1600703034 €10,98

Vue 1 Position 321/38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 321/59 - Ref 1600A009VC - Joint A Lèvres1600A009VC €12,36

Vue 1 Position 390/89 - Ref 1600A00NC8 - Manchon1600A00NC8 €10,98

Vue 1 Position 30 - Ref 1600A01U33 - Palier d’entraînement1600A01U33 €53,04

Vue 1 Position 26 - Ref 1600A01U34 - Piston De Marteau1600A01U34 €53,04

Vue 1 Position 808 - Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Vue 1 Position 9 - Ref 160111C0PV - Plaque De Marque160111C0PV €10,98

Vue 1 Position 10 - Ref 160111C0PW - Plaque De Marque160111C0PW €10,98

Vue 1 Position 76 - Ref 160343000A - Vis autotaradeuse p. défo160343000A €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 883 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 321/83 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 805 - Ref 1607000392 - Câble d alimentation1607000392 €57,96

Vue 1 Position 840 - Ref 1607000C5N - Carter D’engrenages1607000C5N €93,00

Vue 1 Position 26/71 - Ref 1610101011 - Rondelle D’ajustage1610101011 €7,80

Vue 1 Position 64/1 - Ref 1610190060 - Rondelle D’appui1610190060 €10,02

Vue 1 Position 390/91 - Ref 1610200033 - Bague D’appui1610200033 €12,36

Vue 1 Position 66 - Ref 1610202021 - Palier-Glisseur1610202021 €10,98

Vue 1 Position 30/35 - Ref 1610202024 - Palier-Glisseur1610202024 €17,76

Vue 1 Position 32/76 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 57 - Ref 1610210068 - Joint torique1610210068 €7,80

Vue 1 Position 321/60 - Ref 1610210176 - Joint torique1610210176 €5,70

Vue 1 Position 321/58 - Ref 1610210178 - Joint torique1610210178 €7,80

Vue 1 Position 26/56 - Ref 1610210187 - Joint torique1610210187 €10,02

Vue 1 Position 68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 321/42 - Ref 1610290099 - Bague Antifriction1610290099 €17,76

Vue 1 Position 55 - Ref 1610290226 - joint d’étanchéité1610290226 €13,92

Vue 1 Position 26/27 - Ref 1610311018 - Frappeur1610311018 €48,60

Vue 1 Position 321/46 - Ref 1610390066 - Douille De Guidage1610390066 €34,32

Vue 1 Position 54 - Ref 1610502016 - Douille Caoutchouc1610502016 €5,70

Vue 1 Position 825/203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 45 - Ref 1610522013 - Deflecteur D’air1610522013 €10,02

Vue 1 Position 833 - Ref 1610590014 - Douille De Positionnemen1610590014 €10,02

Vue 1 Position 390/90 - Ref 1610590016 - Manchon A Epaulement1610590016 €15,84

Vue 1 Position 3/13 - Ref 1610905025 - Roulement A Billes Rigide1610905025 €21,72

Vue 1 Position 3/14 - Ref 1610905048 - Roulement A Billes Rigide1610905048 €25,20

Vue 1 Position 63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 31 - Ref 1610913016 - Couronne D’aiguilles1610913016 €13,92

Vue 1 Position 36 - Ref 1611016003 - Tole De Maintien1611016003 €10,02

Vue 1 Position 48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 11 - Ref 1611110X17 - Plaquette Indicatrice1611110X17 €13,92

Vue 1 Position 19 - Ref 1611329024 - Contact De Branchement1611329024 €7,80

Vue 1 Position 32/49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026037 - Manette1612026037 €27,96

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 26/29 - Ref 1613105012 - Axe De Piston1613105012 €13,92

Vue 1 Position 321/28 - Ref 1613124082 - Percuteur1613124082 €37,44

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 4/103 - Ref 1613435034 - Vis A Tete Bombee1613435034 €5,70

Vue 1 Position 80 - Ref 1613435043 - Vis1613435043 €5,70

Vue 1 Position 3 - Ref 1614010709 - Induit1614010709 €100,80

Vue 1 Position 2 - Ref 1614220117 - Épanouissement Polaire1614220117 €44,52

Vue 1 Position 16 - Ref 1614336061 - Couronne Porte-Balais1614336061 €48,60

Vue 1 Position 101 - Ref 1614449014 - Cable De Connexion1614449014 €10,02

Vue 1 Position 4/102 - Ref 1614449015 - Cable De Connexion1614449015 €7,80

Vue 1 Position 4/1/102 - Ref 1614449021 - Cable De Raccordement1614449021 €5,70

Vue 1 Position 17 - Ref 1614465011 - Filtre D’antiparasitage1614465011 €21,72

Vue 1 Position 321/82 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 96 - Ref 1614601046 - Anneau élastique1614601046 €7,80

Vue 1 Position 390/97 - Ref 1614601047 - Anneau élastique1614601047 €7,80

Vue 1 Position 32/83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614611020 - Ressort De Compression1614611020 €12,36

Vue 1 Position 106/105 - Ref 1614611021 - Ressort De Compression1614611021 €7,80

Vue 1 Position 106 - Ref 1614611022 - Palier-Glisseur1614611022 €10,98

Vue 1 Position 390/95 - Ref 1614643016 - Ressort De Compression1614643016 €10,02

Vue 1 Position 32/46 - Ref 1614690002 - Tenon D’entrainement1614690002 €7,80

Vue 1 Position 41 - Ref 1615500343 - Couvercle De Carter1615500343 €25,20

Vue 1 Position 3/49 - Ref 1615700044 - Palier1615700044 €10,02

Vue 1 Position 861 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 321/22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 3/5 - Ref 1616610094 - Ventilateur1616610094 €10,02

Vue 1 Position 811 - Ref 1617000525 - Jeu De Balais1617000525 €27,96

Vue 1 Position 801 - Ref 1617000558 - Carter De Moteur1617000558 €63,60

Vue 1 Position 823 - Ref 1617000579 - Arbre Dentele1617000579 €63,60

Vue 1 Position 891 - Ref 16170006CS - Tube De Marteau16170006CS €183,00

Vue 1 Position 804 - Ref 16170006D4 - Interrupteur16170006D4 €44,52

Vue 1 Position 820 - Ref 16170006DX - Bride Intermediaire16170006DX €53,04

Vue 1 Position 24 - Ref 16170006EJ - Arbre Dentele16170006EJ €63,60

Vue 1 Position 825 - Ref 1617000895 - Porte Outil1617000895 €100,80

Vue 1 Position 864 - Ref 1617000A07 - Rondelle D’appui1617000A07 €31,32

Vue 1 Position 890 - Ref 1617000V41 - Manchon1617000V41 €31,32

Vue 1 Position 821 - Ref 1617000V42 - Tuyau1617000V42 €78,60

Vue 1 Position 828 - Ref 1617000V43 - Percuteur1617000V43 €100,80

Vue 1 Position 321/34 - Ref 1619PS6014 - Rondelle D’appui1619PS6014 €15,84

Vue 1 Position 806 - Ref 1900452012 - Embout1900452012 €7,80

Vue 1 Position 807 - Ref 2601035001 - Support De Cable2601035001 €7,80

Vue 1 Position 356/217 - Ref 2603421229 - Vis à tête fraisée2603421229 €7,80

Vue 1 Position 78 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 77 - Ref 2603490024 - Vis A Tete Bombee Torx2603490024 €7,80

Vue 2 Position 120/120 - Ref 160202507H - Poignee Auxiliaire160202507H €31,32

Vue 2 Position 120 - Ref 160202508X - Poignee Auxiliaire160202508X €48,60

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 651 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 4/103 - Ref 1613435034 - Vis A Tete Bombee1613435034 €5,70

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 691/895 - Ref 1615438409 - Fermeture1615438409 €21,72

Vue 2 Position 120/802 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Vous cherchez une pièce pour votre marteau perforateur Bosch GBH 2-26 F ? Moteur, carter, interrupteur, roulements, visserie et pièces d’usure de la référence 3 611 BA4 000 sont tous listés ici.

Bien choisir sa pièce

Plusieurs versions d’un même modèle peuvent exister : contrôlez que la référence 3 611 BA4 000 figure bien sur votre machine, puis identifiez la pièce grâce à son numéro de position sur la vue éclatée.

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
