Pièces détachées marteau perforateur Bosch GBH 2-28 F (3 611 B67 600)

En stockPièce d'origine

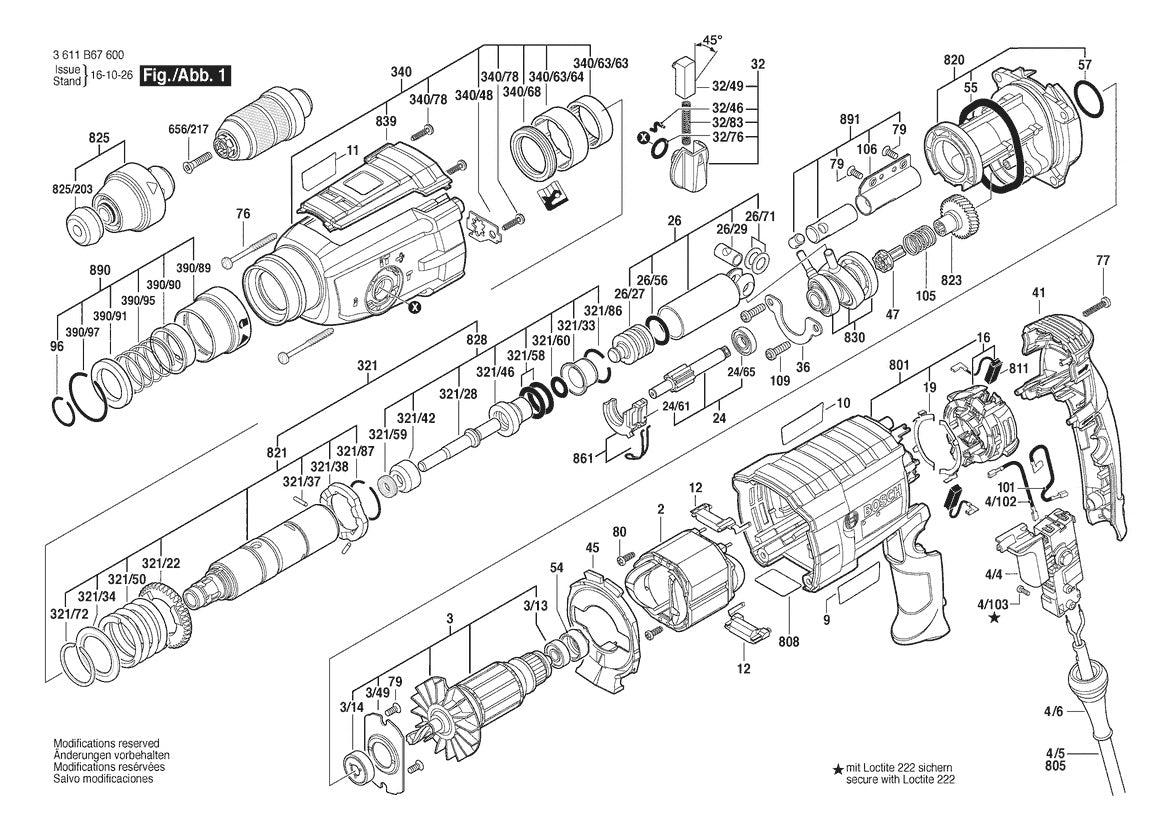

Vue éclatée Bosch GBH 2-28 F 3 611 B67 600 - page 1

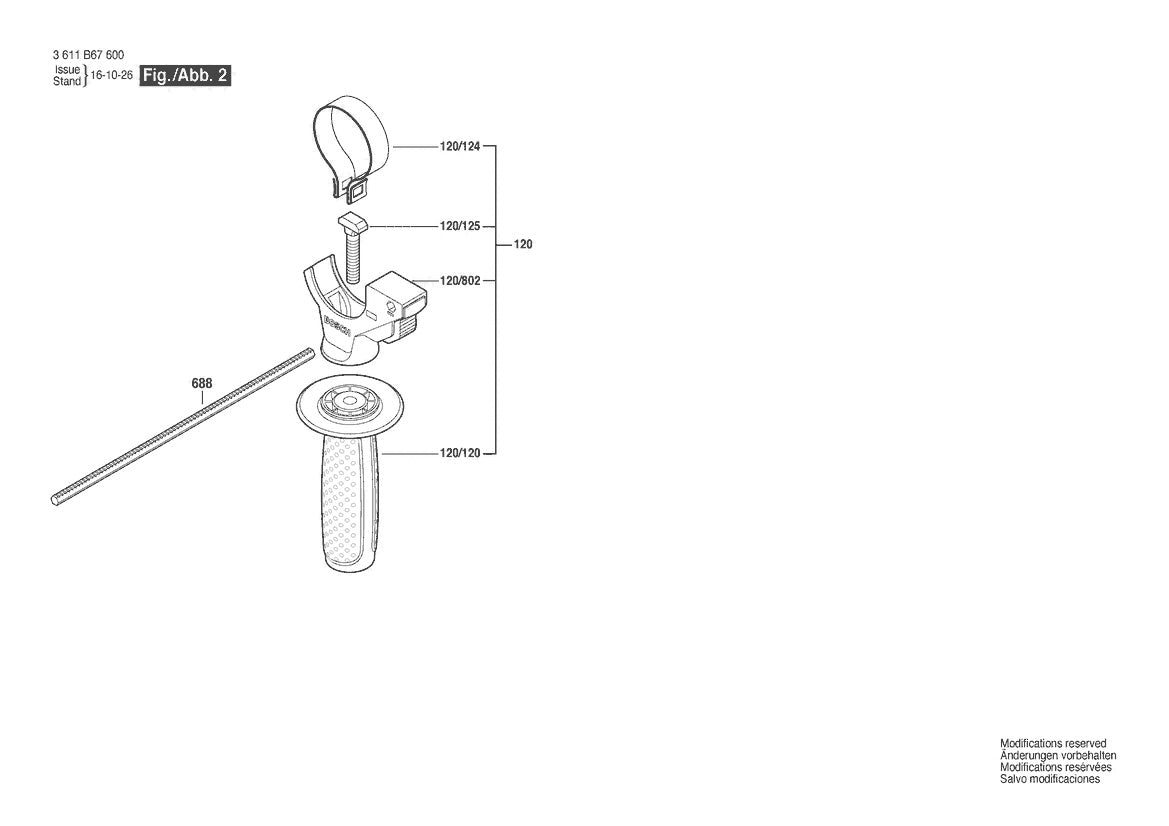

Vue éclatée Bosch GBH 2-28 F 3 611 B67 600 - page 2

Réf. 1600703034Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 2-28 F (3 611 B67 600)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,98 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

94 positions

Pos. Description

Vue 1 Position 4/6 - Ref 1600703034 - Manchon1600703034 €10,98

Vue 1 Position 321/38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 321/59 - Ref 1600A009VC - Joint A Lèvres1600A009VC €12,36

Vue 1 Position 390/89 - Ref 1600A00NC8 - Manchon1600A00NC8 €10,98

Vue 1 Position 26/29 - Ref 1600A01TD0 - Axe De Piston1600A01TD0 €15,84

Vue 1 Position 4/4 - Ref 1600A02E6P - Interrupteur1600A02E6P €100,80

Vue 1 Position 9 - Ref 160111C0TJ - Plaque De Marque160111C0TJ €10,98

Vue 1 Position 10 - Ref 160111C0TK - Plaque De Marque160111C0TK €10,98

Vue 1 Position 76 - Ref 160343000A - Vis autotaradeuse p. défo160343000A €5,70

Vue 1 Position 109 - Ref 160343508E - Vis autotaradeuse p. défo160343508E €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/87 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 340 - Ref 16058065C1 - Carter D’engrenages16058065C1 €78,60

Vue 1 Position 811 - Ref 1607000485 - Jeu De Balais1607000485 €183,00

Vue 1 Position 839 - Ref 1607000C9A - Couvercle1607000C9A €27,96

Vue 1 Position 26/71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 321/42 - Ref 1610102084 - Bague Antifriction1610102084 €25,20

Vue 1 Position 390/91 - Ref 1610200033 - Bague D’appui1610200033 €12,36

Vue 1 Position 32/76 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 321/58 - Ref 1610210105 - Joint torique1610210105 €15,84

Vue 1 Position 26/56 - Ref 1610210121 - Joint torique1610210121 €10,98

Vue 1 Position 57 - Ref 1610210208 - Joint torique1610210208 €7,80

Vue 1 Position 321/60 - Ref 1610210209 - Joint torique1610210209 €7,80

Vue 1 Position 340/68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 55 - Ref 1610290104 - Joint torique1610290104 €13,92

Vue 1 Position 26/27 - Ref 1610311019 - Frappeur1610311019 €53,04

Vue 1 Position 321/46 - Ref 1610390068 - Douille De Guidage1610390068 €44,52

Vue 1 Position 340/63/64 - Ref 1610390069 - Douille1610390069 €10,02

Vue 1 Position 54 - Ref 1610502016 - Douille Caoutchouc1610502016 €5,70

Vue 1 Position 825/203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 45 - Ref 1610522015 - Deflecteur D’air1610522015 €10,02

Vue 1 Position 390/90 - Ref 1610590016 - Manchon A Epaulement1610590016 €15,84

Vue 1 Position 321/33 - Ref 1610590020 - Douille De Positionnemen1610590020 €21,72

Vue 1 Position 24/65 - Ref 1610905016 - Roulement A Billes Rigide1610905016 €27,96

Vue 1 Position 3/13 - Ref 1610905032 - Roulement A Billes Rigide1610905032 €17,76

Vue 1 Position 3/14 - Ref 1610905048 - Roulement A Billes Rigide1610905048 €25,20

Vue 1 Position 340/63/63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 340/48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 11 - Ref 1611110W02 - Plaquette Indicatrice1611110W02 €10,98

Vue 1 Position 19 - Ref 1611329024 - Contact De Branchement1611329024 €7,80

Vue 1 Position 32/49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026037 - Manette1612026037 €27,96

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 321/28 - Ref 1613124097 - Percuteur1613124097 €57,96

Vue 1 Position 4/103 - Ref 1613435034 - Vis A Tete Bombee1613435034 €5,70

Vue 1 Position 79 - Ref 1613435042 - Vis autotaradeuse p. défo1613435042 €5,70

Vue 1 Position 80 - Ref 1613435043 - Vis1613435043 €5,70

Vue 1 Position 3 - Ref 1614010262 - Induit1614010262 €128,40

Vue 1 Position 2 - Ref 1614220208 - Épanouissement Polaire1614220208 €44,52

Vue 1 Position 16 - Ref 1614336093 - Couronne Porte-Balais1614336093 €40,56

Vue 1 Position 101 - Ref 1614449014 - Cable De Connexion1614449014 €10,02

Vue 1 Position 4/102 - Ref 1614449015 - Cable De Connexion1614449015 €7,80

Vue 1 Position 805 - Ref 1614460026 - Câble d alimentation1614460026 €48,60

Vue 1 Position 12 - Ref 1614465011 - Filtre D’antiparasitage1614465011 €21,72

Vue 1 Position 321/86 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 96 - Ref 1614601046 - Anneau élastique1614601046 €7,80

Vue 1 Position 390/97 - Ref 1614601047 - Anneau élastique1614601047 €7,80

Vue 1 Position 32/83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614615008 - Ressort De Compression1614615008 €19,68

Vue 1 Position 390/95 - Ref 1614643016 - Ressort De Compression1614643016 €10,02

Vue 1 Position 105 - Ref 1614643027 - Ressort De Compression1614643027 €7,80

Vue 1 Position 32/46 - Ref 1614690002 - Tenon D’entrainement1614690002 €7,80

Vue 1 Position 41 - Ref 1615500428 - Couvercle De Carter1615500428 €27,96

Vue 1 Position 3/49 - Ref 1615700044 - Palier1615700044 €10,02

Vue 1 Position 36 - Ref 1615808106 - Support Pour Palier1615808106 €7,80

Vue 1 Position 861 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 24/61 - Ref 1615820097 - Element De Commutation1615820097 €17,76

Vue 1 Position 321/22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 47 - Ref 1616312010 - Element De Commutation1616312010 €19,68

Vue 1 Position 811 - Ref 1617000525 - Jeu De Balais1617000525 €27,96

Vue 1 Position 26 - Ref 16170006A5 - Piston De Marteau16170006A5 €85,20

Vue 1 Position 828 - Ref 16170006A7 - Percuteur16170006A7 €118,20

Vue 1 Position 801 - Ref 16170006BS - Carter De Moteur16170006BS €93,00

Vue 1 Position 820 - Ref 16170006BT - Bride Intermediaire16170006BT €93,00

Vue 1 Position 821 - Ref 16170006BU - Porte Outil16170006BU €128,40

Vue 1 Position 321 - Ref 16170006BV - Porte-Outil16170006BV €109,20

Vue 1 Position 823 - Ref 16170006BW - Douille Dentee16170006BW €48,60

Vue 1 Position 830 - Ref 16170006BX - Palier d’entraînement16170006BX €93,00

Vue 1 Position 891 - Ref 16170006BZ - Poids16170006BZ €21,72

Vue 1 Position 24 - Ref 16170006EJ - Arbre Dentele16170006EJ €63,60

Vue 1 Position 825 - Ref 1617000895 - Porte Outil1617000895 €100,80

Vue 1 Position 890 - Ref 1617000V41 - Manchon1617000V41 €31,32

Vue 1 Position 321/34 - Ref 1619PS6014 - Rondelle D’appui1619PS6014 €15,84

Vue 1 Position 106 - Ref 1619PS6015 - Pochette De Protection1619PS6015 €17,76

Vue 1 Position 656/217 - Ref 2603421229 - Vis à tête fraisée2603421229 €7,80

Vue 1 Position 340/78 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 77 - Ref 2603490024 - Vis A Tete Bombee Torx2603490024 €7,80

Vue 2 Position 120/120 - Ref 160202507H - Poignee Auxiliaire160202507H €31,32

Vue 2 Position 120 - Ref 160202508X - Poignee Auxiliaire160202508X €48,60

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 688 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 120/802 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 2 Position 825 - Ref 1617000895 - Porte Outil1617000895 €100,80

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Toutes les pièces détachées d’origine pour le marteau perforateur Bosch GBH 2-28 F (référence 3 611 B67 600) sont réunies ici. Repérez le numéro de position sur la vue éclatée, relevez la référence Bosch correspondante et commandez la bonne pièce.

Comment trouver la bonne pièce

Vérifiez la référence 3 611 B67 600 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
