Pièces détachées marteau perforateur Bosch GBH 2000 D (3 611 B5A 473)

En stockPièce d'origine

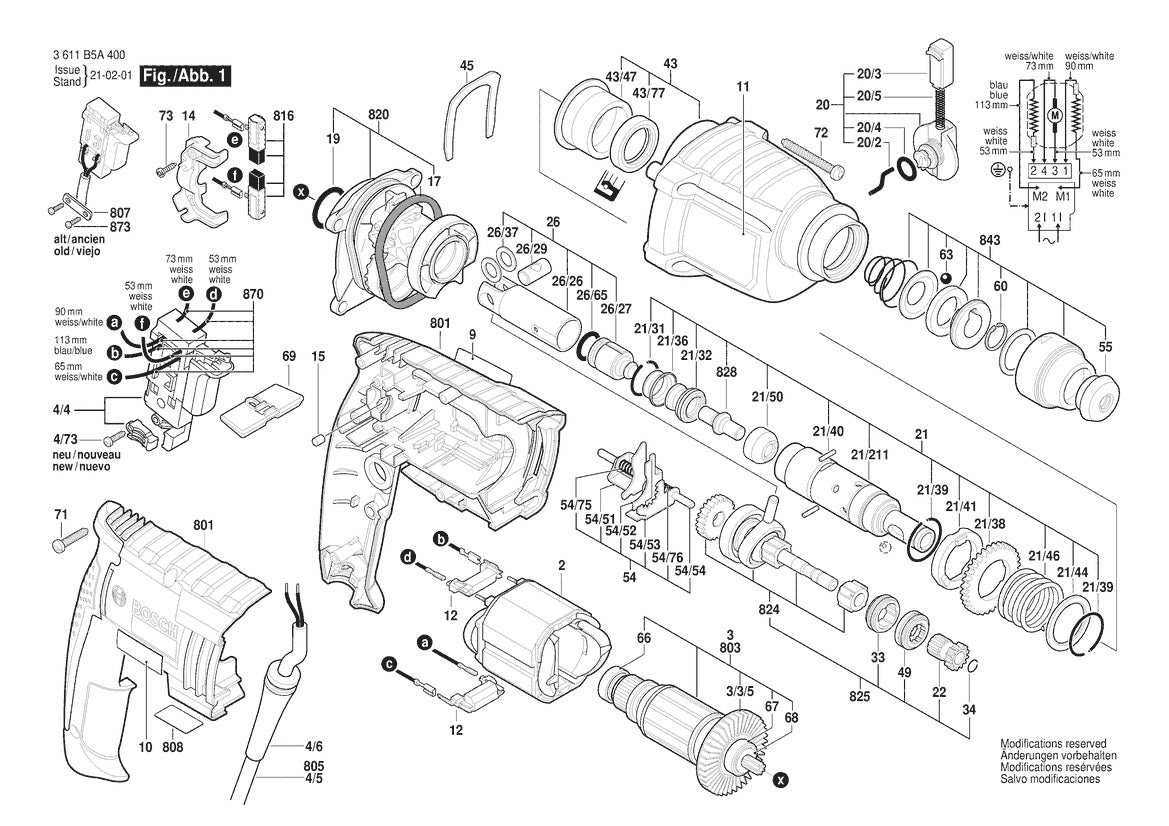

Vue éclatée Bosch GBH 2000 D 3 611 B5A 473 - page 1

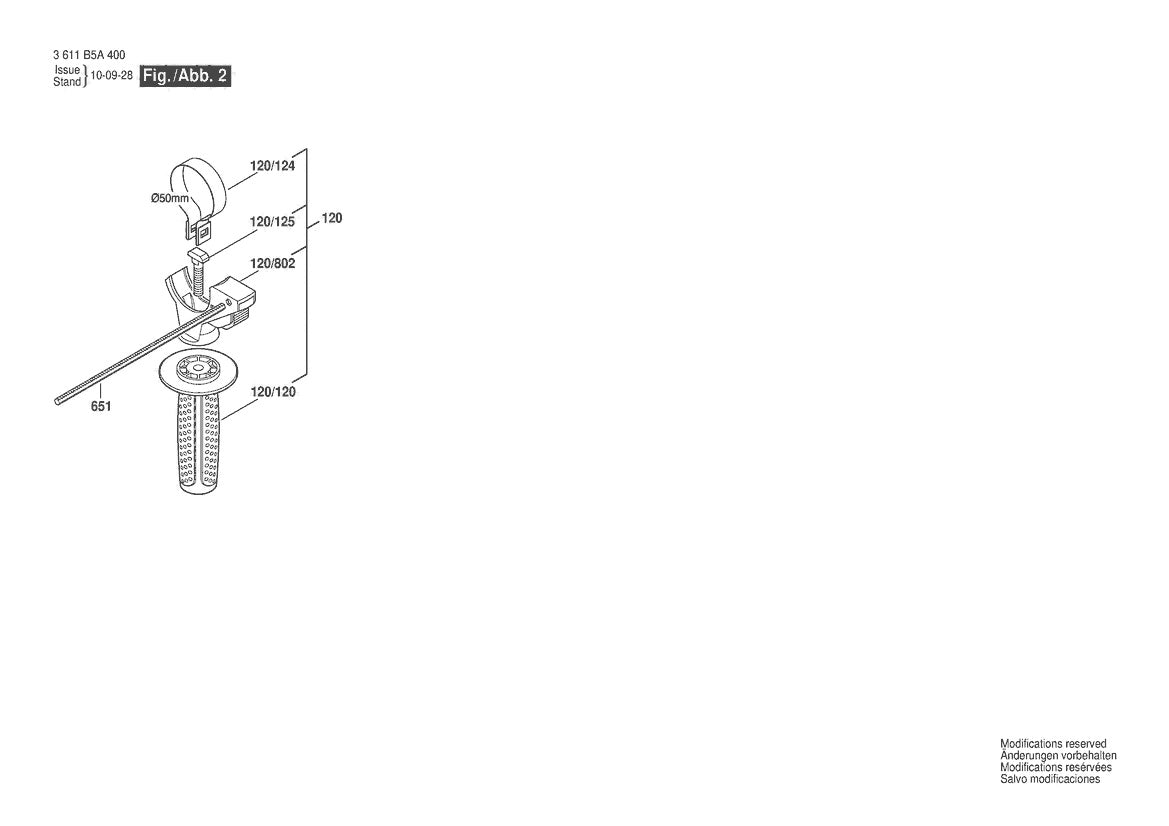

Vue éclatée Bosch GBH 2000 D 3 611 B5A 473 - page 2

Réf. 1600100037Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 2000 D (3 611 B5A 473)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€5,70 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

82 positions

Pos. Description

Vue 1 Position 68 - Ref 1600100037 - Rondelle plate1600100037 €5,70

Vue 1 Position 54 - Ref 1600A0013W - Tige De Guidage1600A0013W €25,20

Vue 1 Position 26 - Ref 1600A0013X - Piston De Marteau1600A0013X €63,60

Vue 1 Position 43 - Ref 1600A009CV - Carter D’engrenages1600A009CV €78,60

Vue 1 Position 808 - Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Vue 1 Position 11 - Ref 160111C002 - Plaquette Indicatrice160111C002 €10,98

Vue 1 Position 21/39 - Ref 160460102U - Anneau élastique160460102U €5,70

Vue 1 Position 825 - Ref 1607000E0P - Arbre Intermediaire1607000E0P €100,80

Vue 1 Position 54/51 - Ref 1610021004 - Tole De Commutation1610021004 €5,70

Vue 1 Position 54/53 - Ref 1610021005 - Tole De Commutation1610021005 €5,70

Vue 1 Position 54/52 - Ref 1610021006 - Tole De Commutation1610021006 €5,70

Vue 1 Position 26/37 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 21/41 - Ref 1610102072 - Disque-Cliquet1610102072 €19,68

Vue 1 Position 21/44 - Ref 1610102092 - Rondelle De Friction1610102092 €5,70

Vue 1 Position 43/47 - Ref 1610202031 - Palier-Glisseur1610202031 €19,68

Vue 1 Position 20/4 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 19 - Ref 1610210184 - Joint torique1610210184 €5,70

Vue 1 Position 26/65 - Ref 1610210186 - Joint torique1610210186 €10,02

Vue 1 Position 43/77 - Ref 1610283019 - Joint A Lèvres1610283019 €23,28

Vue 1 Position 17 - Ref 1610290108 - Joint torique1610290108 €7,80

Vue 1 Position 21/32 - Ref 1610508051 - Douille Caoutchouc1610508051 €15,84

Vue 1 Position 55 - Ref 1610508052 - Bouchon de protection1610508052 €7,80

Vue 1 Position 21/36 - Ref 1610551008 - Tole De Maintien1610551008 €7,80

Vue 1 Position 67 - Ref 1610905047 - Roulement A Billes Rigide1610905047 €23,28

Vue 1 Position 45 - Ref 1611016003 - Tole De Maintien1611016003 €10,02

Vue 1 Position 807 - Ref 1611035007 - Support De Cable1611035007 €5,70

Vue 1 Position 9 - Ref 161111C02Y - Plaque De Marque161111C02Y €10,98

Vue 1 Position 10 - Ref 161111C02Z - Plaque De Marque161111C02Z €10,98

Vue 1 Position 20/3 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 20 - Ref 1612026151 - Manette1612026151 €40,56

Vue 1 Position 54/54 - Ref 1613023005 - Tige De Guidage1613023005 €7,80

Vue 1 Position 21/40 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 26/29 - Ref 1613100034 - Axe De Piston1613100034 €12,36

Vue 1 Position 828 - Ref 1613124084 - Percuteur1613124084 €15,84

Vue 1 Position 69 - Ref 1613231030 - Commutateur1613231030 €5,70

Vue 1 Position 73 - Ref 1613435034 - Vis A Tete Bombee1613435034 €5,70

Vue 1 Position 4/73 - Ref 1613435034 - Vis A Tete Bombee1613435034 €5,70

Vue 1 Position 873 - Ref 1613435034 - Vis A Tete Bombee1613435034 €5,70

Vue 1 Position 72 - Ref 1613435039 - Vis A Tete Bombee Torx1613435039 €5,70

Vue 1 Position 803 - Ref 1614010711 - Induit1614010711 €100,80

Vue 1 Position 3 - Ref 1614010711 - Induit1614010711 €100,80

Vue 1 Position 2 - Ref 1614220219 - Épanouissement Polaire1614220219 €53,04

Vue 1 Position 21/31 - Ref 1614601053 - Anneau élastique1614601053 €5,70

Vue 1 Position 60 - Ref 1614601077 - Anneau de retenue1614601077 €7,80

Vue 1 Position 20/5 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 21/46 - Ref 1614630003 - Ressort De Compression1614630003 €10,02

Vue 1 Position 54/76 - Ref 1614643023 - Ressort De Compression1614643023 €5,70

Vue 1 Position 54/75 - Ref 1614643025 - Ressort De Compression1614643025 €5,70

Vue 1 Position 20/2 - Ref 1614690009 - Tenon D’entrainement1614690009 €13,92

Vue 1 Position 14 - Ref 1615806187 - Console Terminale1615806187 €10,02

Vue 1 Position 33 - Ref 1615820103 - Element De Commutation1615820103 €10,98

Vue 1 Position 49 - Ref 1615820104 - Element De Commutation1615820104 €10,98

Vue 1 Position 21/38 - Ref 1616317084 - Roue Cylindrique1616317084 €48,60

Vue 1 Position 22 - Ref 1616328053 - Douille Dentee1616328053 €25,20

Vue 1 Position 3/3/5 - Ref 1616610113 - Ventilateur1616610113 €12,36

Vue 1 Position 21 - Ref 16170006B7 - Tube De Marteau16170006B7 €93,00

Vue 1 Position 801 - Ref 16170006B8 - Carter De Moteur16170006B8 €71,40

Vue 1 Position 820 - Ref 16170006BB - Bride Intermediaire16170006BB €57,96

Vue 1 Position 824 - Ref 16170006BC - Arbre Intermediaire16170006BC €78,60

Vue 1 Position 843 - Ref 16170006D3 - Manchon De Protection16170006D3 €31,32

Vue 1 Position 816 - Ref 1617014146 - Jeu De Balais1617014146 €27,96

Vue 1 Position 4/4 - Ref 1617200542 - Commutateur1617200542 €57,96

Vue 1 Position 12 - Ref 1617328032 - Filtre D’antiparasitage1617328032 €23,28

Vue 1 Position 26/26 - Ref 1618700083 - Piston De Marteau1618700083 €27,96

Vue 1 Position 26/27 - Ref 1618710085 - Frappeur1618710085 €27,96

Vue 1 Position 34 - Ref 1619P00829 - Anneau élastique1619P00829 €5,70

Vue 1 Position 870 - Ref 1619P01776 - Cable De Raccordement1619P01776 €19,68

Vue 1 Position 21/211 - Ref 1619P09815 - Tube De Marteau1619P09815 €78,60

Vue 1 Position 21/50 - Ref 1619P11562 - Douille De Guidage1619P11562 €27,96

Vue 1 Position 63 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 4/6 - Ref 2600703018 - Manchon2600703018 €10,98

Vue 1 Position 15 - Ref 2603100056 - Tampon En Caoutchouc2603100056 €7,80

Vue 1 Position 71 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 66 - Ref 2609110491 - Roulement A Billes2609110491 €17,76

Vue 1 Position 4/5 - Ref 3604460084 - Câble d alimentation3604460084 €57,96

Vue 2 Position 120/120 - Ref 160202507H - Poignee Auxiliaire160202507H €31,32

Vue 2 Position 120 - Ref 160202508X - Poignee Auxiliaire160202508X €48,60

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 2 - Ref 1614220219 - Épanouissement Polaire1614220219 €53,04

Vue 2 Position 120/802 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 2 Position 651 - Ref 2603001009 - Butee De Profondeur2603001009 €17,76

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre marteau perforateur Bosch GBH 2000 D ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 3 611 B5A 473.

Comment trouver la bonne pièce

Vérifiez la référence 3 611 B5A 473 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
