Pièces détachées marteau perforateur Bosch GBH 220 (3 611 BA6 020)

En stockPièce d'origine

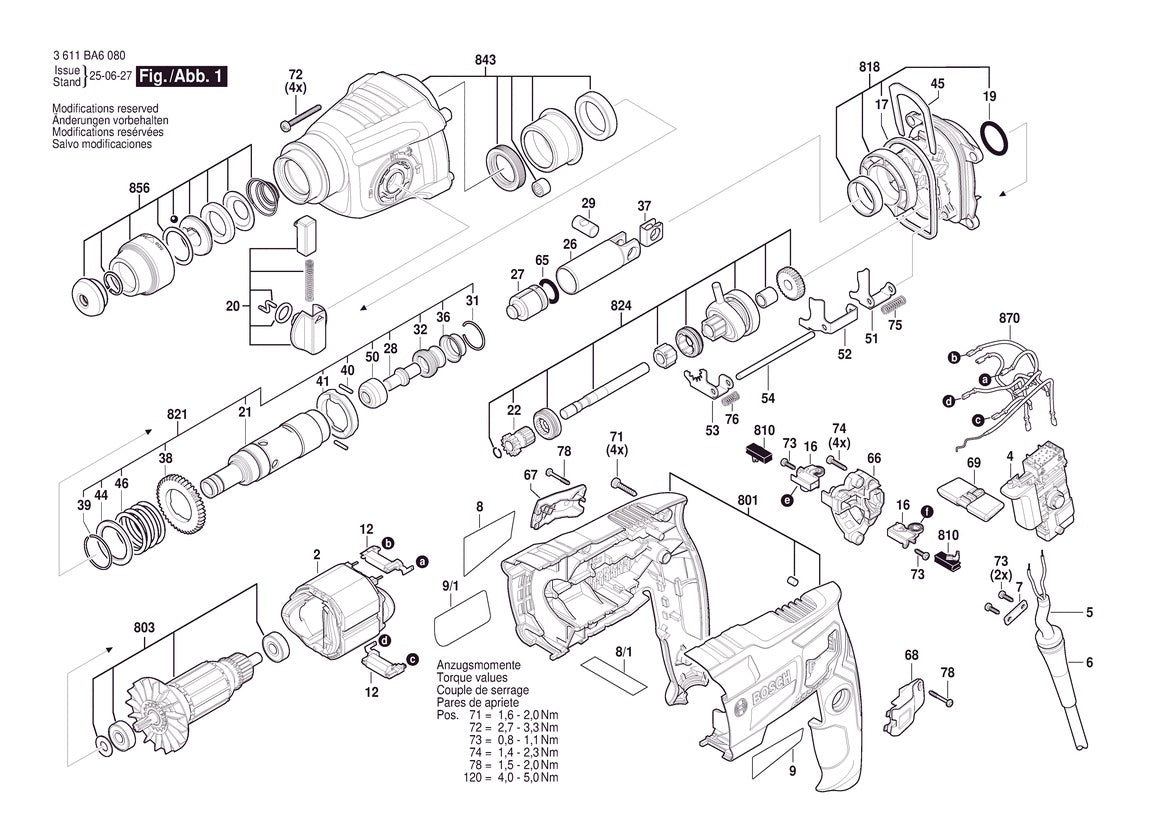

Vue éclatée Bosch GBH 220 3 611 BA6 020 - page 1

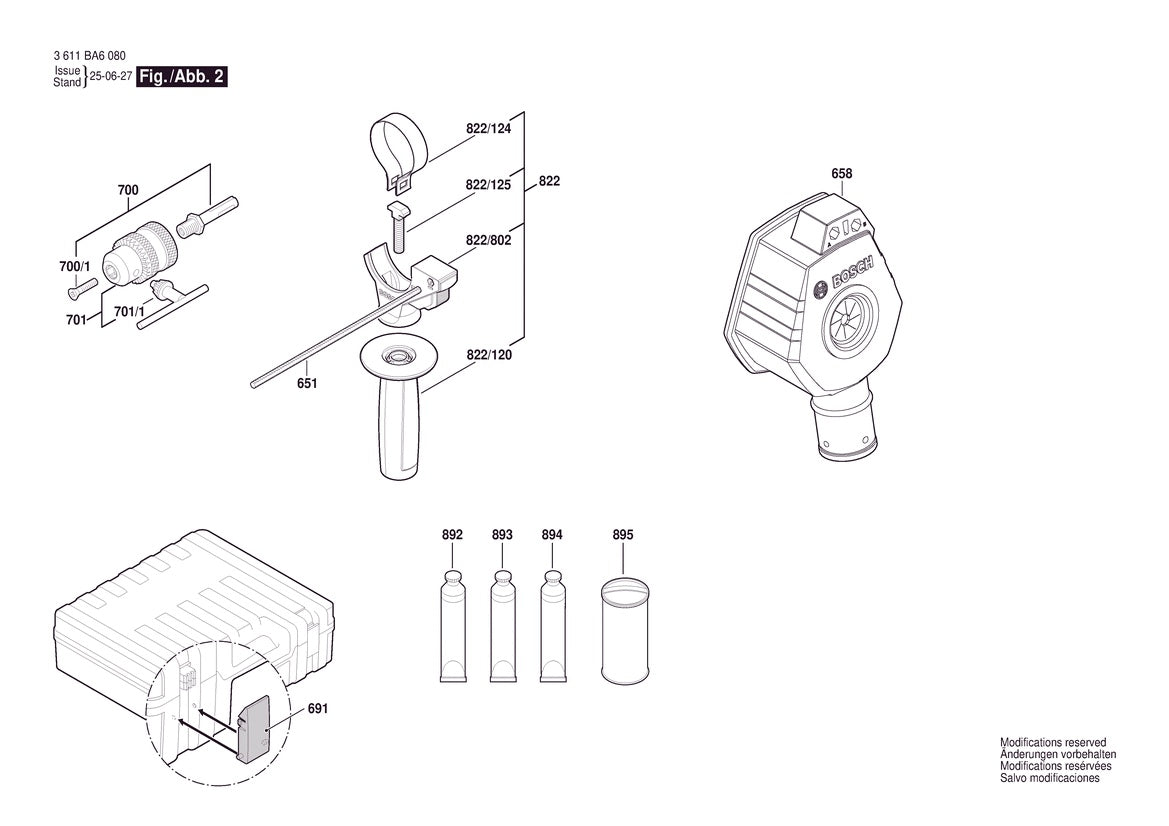

Vue éclatée Bosch GBH 220 3 611 BA6 020 - page 2

Réf. 1607200372Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 220 (3 611 BA6 020)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€44,52 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

72 positions

Pos. Description

Vue 1 Position 4 - Ref 1607200372 - Commutateur1607200372 €44,52

Vue 1 Position 51 - Ref 1610021004 - Tole De Commutation1610021004 €5,70

Vue 1 Position 53 - Ref 1610021005 - Tole De Commutation1610021005 €5,70

Vue 1 Position 52 - Ref 1610021006 - Tole De Commutation1610021006 €5,70

Vue 1 Position 37 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 41 - Ref 1610102072 - Disque-Cliquet1610102072 €19,68

Vue 1 Position 44 - Ref 1610102092 - Rondelle De Friction1610102092 €5,70

Vue 1 Position 65 - Ref 1610210070 - Joint torique1610210070 €10,98

Vue 1 Position 19 - Ref 1610210184 - Joint torique1610210184 €5,70

Vue 1 Position 17 - Ref 1610290108 - Joint torique1610290108 €7,80

Vue 1 Position 32 - Ref 1610508051 - Douille Caoutchouc1610508051 €15,84

Vue 1 Position 36 - Ref 1610551008 - Tole De Maintien1610551008 €7,80

Vue 1 Position 45 - Ref 1611016003 - Tole De Maintien1611016003 €10,02

Vue 1 Position 7 - Ref 1611035007 - Support De Cable1611035007 €5,70

Vue 1 Position 20 - Ref 1612026151 - Manette1612026151 €40,56

Vue 1 Position 54 - Ref 1613023005 - Tige De Guidage1613023005 €7,80

Vue 1 Position 40 - Ref 1613100032 - Goupille Cylindrique1613100032 €5,70

Vue 1 Position 29 - Ref 1613100034 - Axe De Piston1613100034 €12,36

Vue 1 Position 28 - Ref 1613124084 - Percuteur1613124084 €15,84

Vue 1 Position 5 - Ref 1614460026 - Câble d alimentation1614460026 €48,60

Vue 1 Position 39 - Ref 1614601055 - Anneau élastique1614601055 €5,70

Vue 1 Position 76 - Ref 1614643023 - Ressort De Compression1614643023 €5,70

Vue 1 Position 75 - Ref 1614643025 - Ressort De Compression1614643025 €5,70

Vue 1 Position 38 - Ref 1616317084 - Roue Cylindrique1616317084 €48,60

Vue 1 Position 810 - Ref 1617000525 - Jeu De Balais1617000525 €27,96

Vue 1 Position 856 - Ref 16170006D3 - Manchon De Protection16170006D3 €31,32

Vue 1 Position 12 - Ref 1617328032 - Filtre D’antiparasitage1617328032 €23,28

Vue 1 Position 74 - Ref 1619P00219 - Vis à Tôle1619P00219 €5,70

Vue 1 Position 73 - Ref 1619P00220 - Vis A Tete Bombee Torx1619P00220 €5,70

Vue 1 Position 72 - Ref 1619P09645 - Vis A Tete Bombee Torx1619P09645 €5,70

Vue 1 Position 31 - Ref 1619P09816 - Anneau élastique1619P09816 €5,70

Vue 1 Position 50 - Ref 1619P11562 - Douille De Guidage1619P11562 €27,96

Vue 1 Position 9/1 - Ref 1619P16241 - Plaquette Indicatrice1619P16241 €10,98

Vue 1 Position 9 - Ref 1619P16242 - Plaque De Marque1619P16242 €10,98

Vue 1 Position 8 - Ref 1619P16243 - Plaque signalétique1619P16243 €10,98

Vue 1 Position 8/1 - Ref 1619P16244 - Plaque signalétique1619P16244 €10,98

Vue 1 Position 801 - Ref 1619P16274 - Carter De Moteur1619P16274 €53,04

Vue 1 Position 803 - Ref 1619P16276 - Induit1619P16276 €71,40

Vue 1 Position 818 - Ref 1619P16278 - Bride Intermediaire1619P16278 €53,04

Vue 1 Position 821 - Ref 1619P16280 - Tube De Marteau1619P16280 €140,40

Vue 1 Position 824 - Ref 1619P16282 - Arbre Intermediaire1619P16282 €93,00

Vue 1 Position 843 - Ref 1619P16284 - Carter D’engrenages1619P16284 €63,60

Vue 1 Position 870 - Ref 1619P16327 - Cable De Raccordement1619P16327 €25,20

Vue 1 Position 16 - Ref 1619P20535 - Porte-Balais1619P20535 €7,80

Vue 1 Position 66 - Ref 1619P20537 - Bras De Support1619P20537 €5,70

Vue 1 Position 26 - Ref 1619P20540 - Piston De Marteau1619P20540 €25,20

Vue 1 Position 27 - Ref 1619P20541 - Frappeur1619P20541 €17,76

Vue 1 Position 67 - Ref 1619P20547 - Couvercle Isolant1619P20547 €5,70

Vue 1 Position 68 - Ref 1619P20548 - Couvercle Isolant1619P20548 €5,70

Vue 1 Position 78 - Ref 1619P20563 - Vis à Tôle1619P20563 €5,70

Vue 1 Position 69 - Ref 1619P20702 - Commutateur1619P20702 €5,70

Vue 1 Position 22 - Ref 1619PS1115 - Douille Dentee1619PS1115 €10,98

Vue 1 Position 2 - Ref 1619PS1129 - Épanouissement Polaire1619PS1129 €44,52

Vue 1 Position 6 - Ref 2600703018 - Manchon2600703018 €10,98

Vue 1 Position 71 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 2 Position 822/120 - Ref 160202507H - Poignee Auxiliaire160202507H €31,32

Vue 2 Position 822 - Ref 160202508X - Poignee Auxiliaire160202508X €48,60

Vue 2 Position 701 - Ref 1608571088 - Mandrin1608571088 €71,40

Vue 2 Position 822/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 822/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 892 - Ref 1615430001 - Tube De Graisse1615430001 €53,04

Vue 2 Position 893 - Ref 1615430002 - Tube De Graisse1615430002 €109,20

Vue 2 Position 895 - Ref 1615430019 - Reservoir D’huile1615430019 €118,20

Vue 2 Position 894 - Ref 1615430020 - Tube De Graisse1615430020 €53,04

Vue 2 Position 691 - Ref 1615438409 - Fermeture1615438409 €21,72

Vue 2 Position 691 - Ref 1615438426 - Fermeture1615438426 €21,72

Vue 2 Position 691 - Ref 1615438431 - Fermeture1615438431 €21,72

Vue 2 Position 700 - Ref 1617000154 - Tige De Mandrin1617000154 €78,60

Vue 2 Position 822/802 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 2 Position 651 - Ref 2603001009 - Butee De Profondeur2603001009 €17,76

Vue 2 Position 700/1 - Ref 2603421207 - Vis à tête fraisée2603421207 €7,80

Vue 2 Position 701/1 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre marteau perforateur Bosch GBH 220 ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 3 611 BA6 020.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 220
Le numéro de position de chaque composant
Les références Bosch d’origine (72 pièces)

Une pièce d’usure changée à temps évite une panne bien plus coûteuse.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
