Pièces détachées marteau perforateur Bosch GBH 3-28 DRE (3 611 B3A 0H1)

En stockPièce d'origine

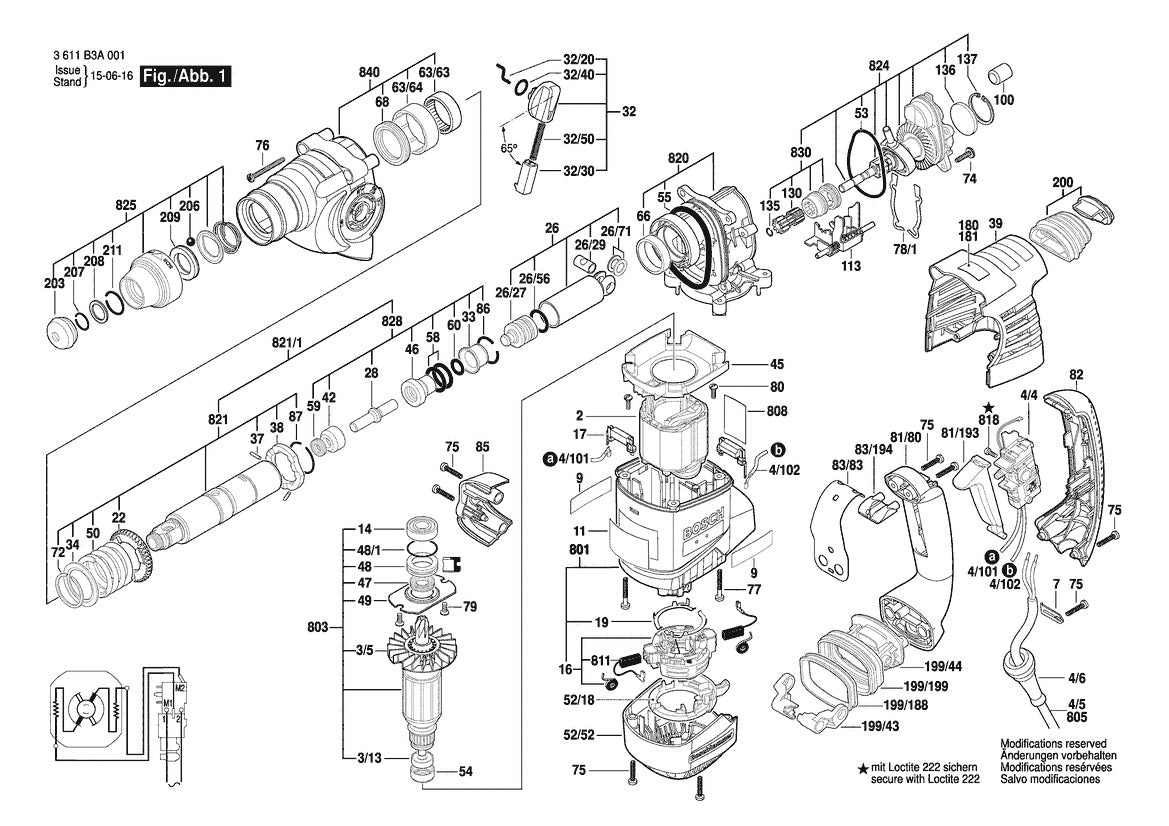

Vue éclatée Bosch GBH 3-28 DRE 3 611 B3A 0H1 - page 1

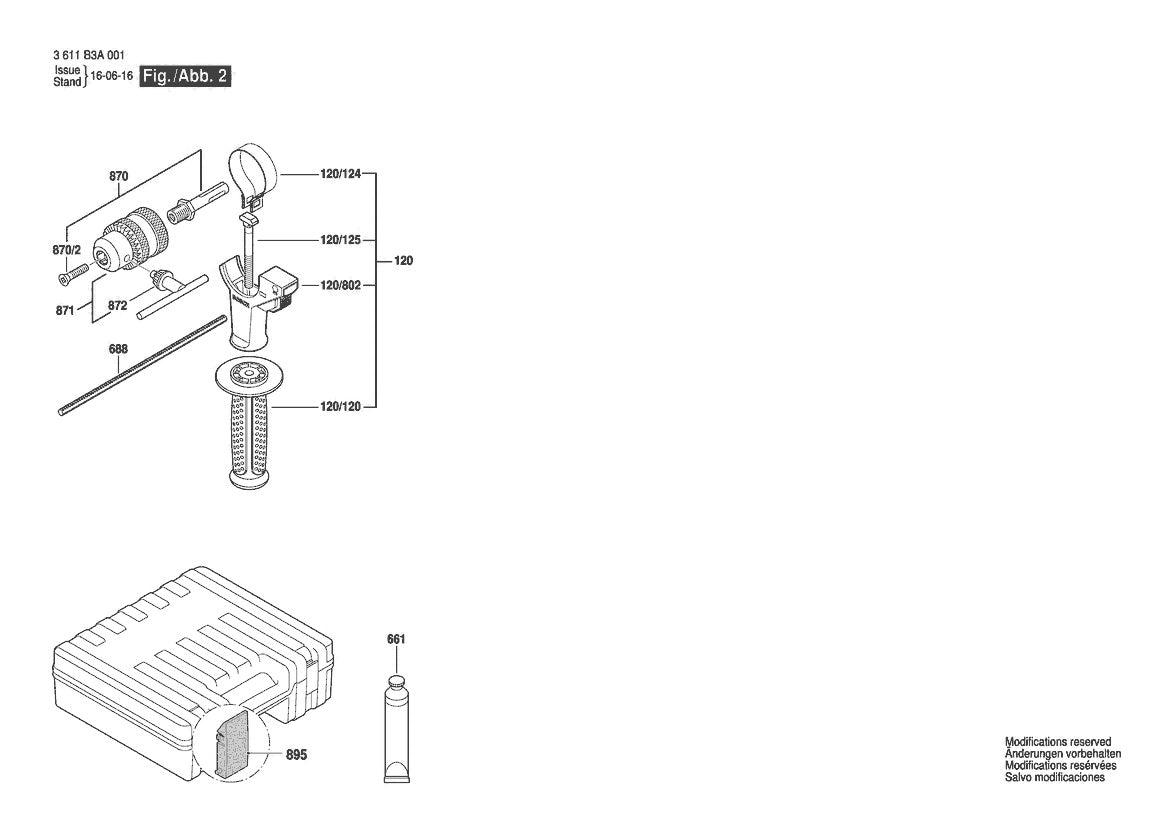

Vue éclatée Bosch GBH 3-28 DRE 3 611 B3A 0H1 - page 2

Réf. 1600502023Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 3-28 DRE (3 611 B3A 0H1)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,02 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

112 positions

Pos. Description

Vue 1 Position 54 - Ref 1600502023 - Bague Intermediaire1600502023 €10,02

Vue 1 Position 4/6 - Ref 1600703034 - Manchon1600703034 €10,98

Vue 1 Position 78/1 - Ref 1600A003TA - Rondelle De Compensation1600A003TA €5,70

Vue 1 Position 78/1 - Ref 1600A004FU - Rondelle De Compensation1600A004FU €5,70

Vue 1 Position 78/1 - Ref 1600A004FV - Rondelle De Compensation1600A004FV €5,70

Vue 1 Position 38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 59 - Ref 1600A009VC - Joint A Lèvres1600A009VC €12,36

Vue 1 Position 26/29 - Ref 1600A01TD0 - Axe De Piston1600A01TD0 €15,84

Vue 1 Position 7 - Ref 1601302017 - Collier De Fixation1601302017 €5,70

Vue 1 Position 74 - Ref 160343000V - Vis A Tete Bombee Torx160343000V €5,70

Vue 1 Position 72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 87 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 100 - Ref 1610026003 - Tampon En Caoutchouc1610026003 €7,80

Vue 1 Position 83/194 - Ref 1610099013 - Plaque Vissee1610099013 €10,02

Vue 1 Position 26/71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 208 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 42 - Ref 1610102084 - Bague Antifriction1610102084 €25,20

Vue 1 Position 209 - Ref 1610102089 - Rondelle De Friction1610102089 €12,36

Vue 1 Position 66 - Ref 1610202021 - Palier-Glisseur1610202021 €10,98

Vue 1 Position 136 - Ref 1610205017 - Disque De Feutre1610205017 €5,70

Vue 1 Position 199/188 - Ref 1610209008 - Element De Serrage1610209008 €13,92

Vue 1 Position 32/40 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 58 - Ref 1610210105 - Joint torique1610210105 €15,84

Vue 1 Position 26/56 - Ref 1610210121 - Joint torique1610210121 €10,98

Vue 1 Position 55 - Ref 1610210206 - joint d’étanchéité1610210206 €19,68

Vue 1 Position 48/1 - Ref 1610210208 - Joint torique1610210208 €7,80

Vue 1 Position 60 - Ref 1610210209 - Joint torique1610210209 €7,80

Vue 1 Position 53 - Ref 1610210245 - Joint torique1610210245 €12,36

Vue 1 Position 68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 47 - Ref 1610283047 - Bague D’etancheite1610283047 €34,32

Vue 1 Position 199/199 - Ref 1610284002 - Soufflet1610284002 €19,68

Vue 1 Position 200 - Ref 1610284007 - Soufflet1610284007 €19,68

Vue 1 Position 52/18 - Ref 1610290098 - Anneau De Fil Jarretier1610290098 €15,84

Vue 1 Position 48 - Ref 1610290102 - Bague Pour Palier1610290102 €21,72

Vue 1 Position 26/27 - Ref 1610311019 - Frappeur1610311019 €53,04

Vue 1 Position 46 - Ref 1610390068 - Douille De Guidage1610390068 €44,52

Vue 1 Position 63/64 - Ref 1610390069 - Douille1610390069 €10,02

Vue 1 Position 203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 33 - Ref 1610590020 - Douille De Positionnemen1610590020 €21,72

Vue 1 Position 45 - Ref 1610591046 - Deflecteur D’air1610591046 €7,80

Vue 1 Position 3/13 - Ref 1610905032 - Roulement A Billes Rigide1610905032 €17,76

Vue 1 Position 14 - Ref 1610905044 - Roulement A Billes Rigide1610905044 €25,20

Vue 1 Position 63/63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 180 - Ref 1611110W08 - Ecriteau Avertisseur1611110W08 €10,98

Vue 1 Position 19 - Ref 1611329024 - Contact De Branchement1611329024 €7,80

Vue 1 Position 32/30 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 81/193 - Ref 1612026126 - Cliquet D’engrenage1612026126 €10,98

Vue 1 Position 32 - Ref 1612026151 - Manette1612026151 €40,56

Vue 1 Position 199/43 - Ref 1612099002 - Levier Culbuteur1612099002 €10,98

Vue 1 Position 37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 28 - Ref 1613124098 - Percuteur1613124098 €53,04

Vue 1 Position 206 - Ref 1613230003 - Bille1613230003 €7,80

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 80 - Ref 1613435038 - Vis A Tete Bombee1613435038 €5,70

Vue 1 Position 77 - Ref 1613490017 - Vis autotaradeuse p. défo1613490017 €10,98

Vue 1 Position 16 - Ref 1614336064 - Couronne Porte-Balais1614336064 €53,04

Vue 1 Position 4/5 - Ref 1614460087 - Câble d alimentation1614460087 €63,60

Vue 1 Position 17 - Ref 1614465011 - Filtre D’antiparasitage1614465011 €21,72

Vue 1 Position 4/101 - Ref 1614490015 - Cable De Connexion1614490015 €12,36

Vue 1 Position 4/102 - Ref 1614490016 - Cable De Connexion1614490016 €12,36

Vue 1 Position 207 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 86 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 135 - Ref 1614601067 - Anneau élastique1614601067 €7,80

Vue 1 Position 32/50 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 199/44 - Ref 1614611025 - raccord poignée carter1614611025 €12,36

Vue 1 Position 50 - Ref 1614615008 - Ressort De Compression1614615008 €19,68

Vue 1 Position 83/83 - Ref 1614690008 - Ressort A Lame1614690008 €17,76

Vue 1 Position 32/20 - Ref 1614690009 - Tenon D’entrainement1614690009 €13,92

Vue 1 Position 52/52 - Ref 1615108154 - Capot1615108154 €27,96

Vue 1 Position 81/80 - Ref 1615133033 - Poignee1615133033 €31,32

Vue 1 Position 85 - Ref 1615500404 - Couvercle1615500404 €12,36

Vue 1 Position 49 - Ref 1615700044 - Palier1615700044 €10,02

Vue 1 Position 39 - Ref 1615808102 - Couvercle D’engrenage1615808102 €37,44

Vue 1 Position 22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 113 - Ref 1616325002 - Couplage1616325002 €34,32

Vue 1 Position 130 - Ref 1616333049 - Douille Dentee1616333049 €48,60

Vue 1 Position 3/5 - Ref 1616610104 - Ventilateur1616610104 €25,20

Vue 1 Position 811 - Ref 1617000525 - Jeu De Balais1617000525 €27,96

Vue 1 Position 801 - Ref 1617000689 - Carter De Moteur1617000689 €118,20

Vue 1 Position 821 - Ref 1617000692 - Porte Outil1617000692 €183,00

Vue 1 Position 821/1 - Ref 1617000693 - Porte Outil1617000693 €220,20

Vue 1 Position 825 - Ref 1617000695 - Porte Outil1617000695 €44,52

Vue 1 Position 828 - Ref 1617000697 - Percuteur1617000697 €100,80

Vue 1 Position 830 - Ref 1617000698 - Douille Dentee1617000698 €78,60

Vue 1 Position 840 - Ref 1617000699 - Boitier D’etande1617000699 €71,40

Vue 1 Position 26 - Ref 16170006A5 - Piston De Marteau16170006A5 €85,20

Vue 1 Position 82 - Ref 16170006AE - Poignee Couvercle16170006AE €34,32

Vue 1 Position 803 - Ref 16170006AT - Induit16170006AT €220,20

Vue 1 Position 820 - Ref 1617000A5J - Bride Intermediaire1617000A5J €78,60

Vue 1 Position 824 - Ref 1617000A5K - Arbre Intermediaire1617000A5K €140,40

Vue 1 Position 4/4 - Ref 1617200127 - Commutateur1617200127 €71,40

Vue 1 Position 9 - Ref 1617S0265T - Plaque De Marque1617S0265T €23,28

Vue 1 Position 11 - Ref 1617S02660 - Plaquette Indicatrice1617S02660 €10,98

Vue 1 Position 34 - Ref 1619PS6014 - Rondelle D’appui1619PS6014 €15,84

Vue 1 Position 818 - Ref 2603410001 - Vis à tête cylindrique2603410001 €7,80

Vue 1 Position 75 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 76 - Ref 2603490027 - Vis A Tete Bombee Torx2603490027 €5,70

Vue 1 Position 2 - Ref 2604220549 - Épanouissement Polaire2604220549 €85,20

Vue 1 Position 137 - Ref 2916660012 - Anneau de retenue2916660012 €7,80

Vue 2 Position 120/120 - Ref 160202507H - Poignee Auxiliaire160202507H €31,32

Vue 2 Position 120 - Ref 160202508Y - Poignee Auxiliaire160202508Y €57,96

Vue 2 Position 871 - Ref 1608571069 - Mandrin1608571069 €63,60

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 688 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/125 - Ref 1613490001 - Vis A Tete Rectangulaire1613490001 €25,20

Vue 2 Position 870 - Ref 1613523011 - Tige De Mandrin1613523011 €57,96

Vue 2 Position 52/52 - Ref 1615108154 - Capot1615108154 €27,96

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 895 - Ref 1615438426 - Fermeture1615438426 €21,72

Vue 2 Position 120/802 - Ref 1617000685 - Support De Fixation1617000685 €17,76

Vue 2 Position 870/2 - Ref 2603421207 - Vis à tête fraisée2603421207 €7,80

Vue 2 Position 872 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Le marteau perforateur Bosch GBH 3-28 DRE (réf. 3 611 B3A 0H1) se répare pièce par pièce. Cette fiche vous donne accès à la nomenclature complète du modèle, avec la référence constructeur de chaque composant.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 3-28 DRE
Le numéro de position de chaque composant
Les références Bosch d’origine (112 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
