Pièces détachées marteau perforateur Bosch GBH 3000 (3 611 B4A 006)

En stockPièce d'origine

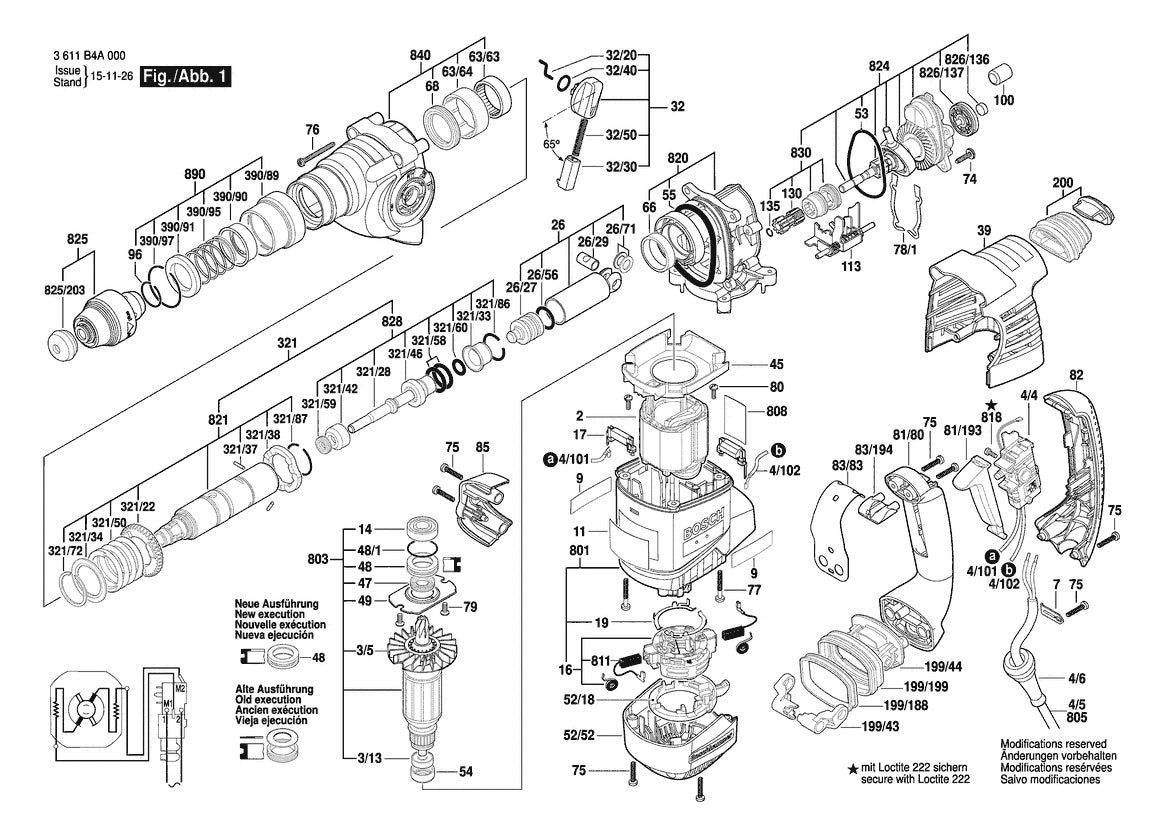

Vue éclatée Bosch GBH 3000 3 611 B4A 006 - page 1

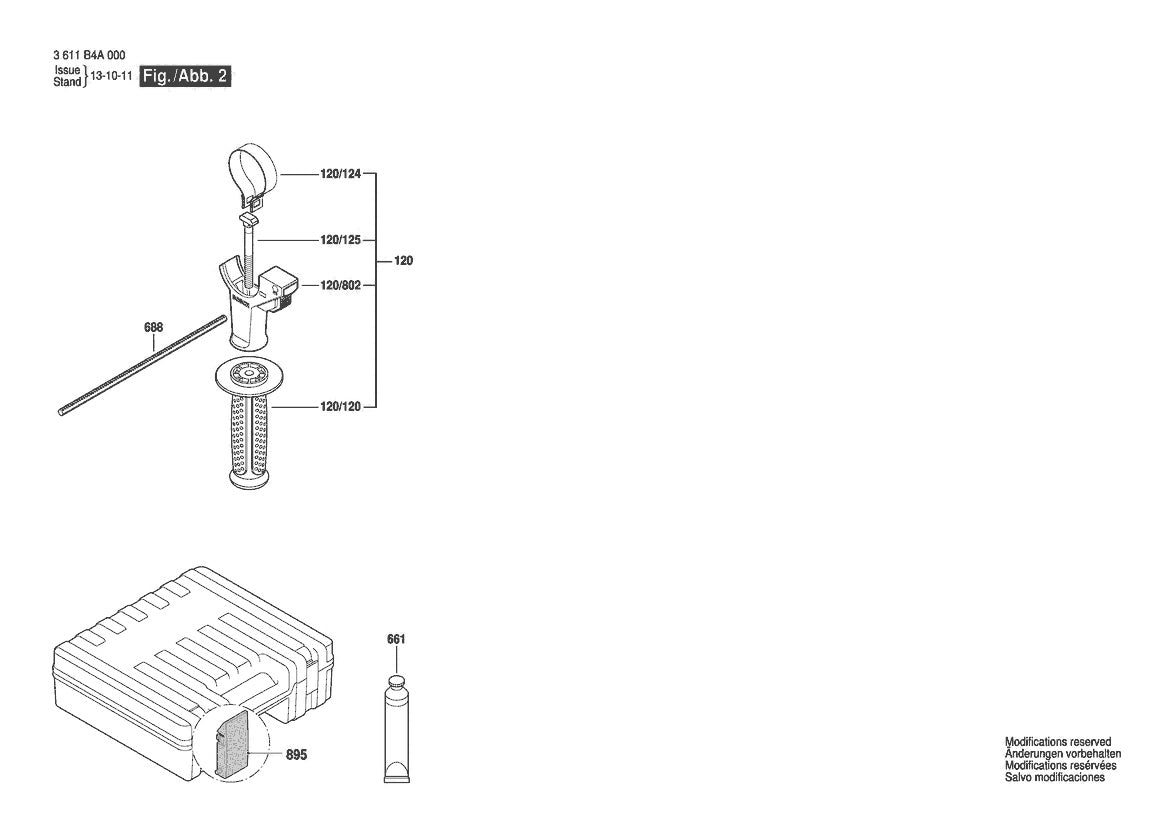

Vue éclatée Bosch GBH 3000 3 611 B4A 006 - page 2

Réf. 1600502023Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 3000 (3 611 B4A 006)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,02 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

112 positions

Pos. Description

Vue 1 Position 54 - Ref 1600502023 - Bague Intermediaire1600502023 €10,02

Vue 1 Position 4/6 - Ref 1600703034 - Manchon1600703034 €10,98

Vue 1 Position 321/38 - Ref 1600A008AG - Rondelle D’arret1600A008AG €13,92

Vue 1 Position 321/59 - Ref 1600A009VC - Joint A Lèvres1600A009VC €12,36

Vue 1 Position 390/89 - Ref 1600A00NC8 - Manchon1600A00NC8 €10,98

Vue 1 Position 26/29 - Ref 1600A01TD0 - Axe De Piston1600A01TD0 €15,84

Vue 1 Position 808 - Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Vue 1 Position 7 - Ref 1601302017 - Collier De Fixation1601302017 €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/87 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 805 - Ref 1607000392 - Câble d alimentation1607000392 €57,96

Vue 1 Position 811 - Ref 1607000485 - Jeu De Balais1607000485 €183,00

Vue 1 Position 100 - Ref 1610026003 - Tampon En Caoutchouc1610026003 €7,80

Vue 1 Position 83/194 - Ref 1610099013 - Plaque Vissee1610099013 €10,02

Vue 1 Position 26/71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 321/42 - Ref 1610102084 - Bague Antifriction1610102084 €25,20

Vue 1 Position 78/1 - Ref 1610102086 - Rondelle De Compensation1610102086 €10,02

Vue 1 Position 78/1 - Ref 1610102087 - Rondelle De Compensation1610102087 €10,02

Vue 1 Position 78/1 - Ref 1610102090 - Rondelle De Compensation1610102090 €10,02

Vue 1 Position 826/137 - Ref 1610109019 - Rondelle En Caoutchouc1610109019 €7,80

Vue 1 Position 390/91 - Ref 1610200033 - Bague D’appui1610200033 €12,36

Vue 1 Position 66 - Ref 1610202021 - Palier-Glisseur1610202021 €10,98

Vue 1 Position 826/136 - Ref 1610205014 - Disque De Feutre1610205014 €5,70

Vue 1 Position 199/188 - Ref 1610209008 - Element De Serrage1610209008 €13,92

Vue 1 Position 32/40 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 321/58 - Ref 1610210105 - Joint torique1610210105 €15,84

Vue 1 Position 26/56 - Ref 1610210121 - Joint torique1610210121 €10,98

Vue 1 Position 55 - Ref 1610210206 - joint d’étanchéité1610210206 €19,68

Vue 1 Position 48/1 - Ref 1610210208 - Joint torique1610210208 €7,80

Vue 1 Position 321/60 - Ref 1610210209 - Joint torique1610210209 €7,80

Vue 1 Position 53 - Ref 1610210245 - Joint torique1610210245 €12,36

Vue 1 Position 68 - Ref 1610283036 - Bague D’etancheite1610283036 €23,28

Vue 1 Position 47 - Ref 1610283047 - Bague D’etancheite1610283047 €34,32

Vue 1 Position 199/199 - Ref 1610284002 - Soufflet1610284002 €19,68

Vue 1 Position 200 - Ref 1610284007 - Soufflet1610284007 €19,68

Vue 1 Position 52/18 - Ref 1610290098 - Anneau De Fil Jarretier1610290098 €15,84

Vue 1 Position 48 - Ref 1610290102 - Bague Pour Palier1610290102 €21,72

Vue 1 Position 26/27 - Ref 1610311019 - Frappeur1610311019 €53,04

Vue 1 Position 321/46 - Ref 1610390068 - Douille De Guidage1610390068 €44,52

Vue 1 Position 63/64 - Ref 1610390069 - Douille1610390069 €10,02

Vue 1 Position 825/203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 390/90 - Ref 1610590016 - Manchon A Epaulement1610590016 €15,84

Vue 1 Position 321/33 - Ref 1610590020 - Douille De Positionnemen1610590020 €21,72

Vue 1 Position 45 - Ref 1610591046 - Deflecteur D’air1610591046 €7,80

Vue 1 Position 3/13 - Ref 1610905032 - Roulement A Billes Rigide1610905032 €17,76

Vue 1 Position 14 - Ref 1610905044 - Roulement A Billes Rigide1610905044 €25,20

Vue 1 Position 63/63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 11 - Ref 1611110Z43 - Plaquette Indicatrice1611110Z43 €10,98

Vue 1 Position 9 - Ref 161111C01J - Plaque De Marque161111C01J €10,98

Vue 1 Position 19 - Ref 1611329024 - Contact De Branchement1611329024 €7,80

Vue 1 Position 32/30 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 81/193 - Ref 1612026126 - Cliquet D’engrenage1612026126 €10,98

Vue 1 Position 32 - Ref 1612026151 - Manette1612026151 €40,56

Vue 1 Position 199/43 - Ref 1612099002 - Levier Culbuteur1612099002 €10,98

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 321/28 - Ref 1613124097 - Percuteur1613124097 €57,96

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 74 - Ref 1613435037 - Vis autotaradeuse p. défo1613435037 €5,70

Vue 1 Position 80 - Ref 1613435038 - Vis A Tete Bombee1613435038 €5,70

Vue 1 Position 77 - Ref 1613490017 - Vis autotaradeuse p. défo1613490017 €10,98

Vue 1 Position 2 - Ref 1614220117 - Épanouissement Polaire1614220117 €44,52

Vue 1 Position 16 - Ref 1614336064 - Couronne Porte-Balais1614336064 €53,04

Vue 1 Position 17 - Ref 1614465011 - Filtre D’antiparasitage1614465011 €21,72

Vue 1 Position 4/101 - Ref 1614490015 - Cable De Connexion1614490015 €12,36

Vue 1 Position 4/102 - Ref 1614490016 - Cable De Connexion1614490016 €12,36

Vue 1 Position 321/86 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 96 - Ref 1614601046 - Anneau élastique1614601046 €7,80

Vue 1 Position 390/97 - Ref 1614601047 - Anneau élastique1614601047 €7,80

Vue 1 Position 135 - Ref 1614601067 - Anneau élastique1614601067 €7,80

Vue 1 Position 32/50 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 199/44 - Ref 1614611025 - raccord poignée carter1614611025 €12,36

Vue 1 Position 321/50 - Ref 1614615008 - Ressort De Compression1614615008 €19,68

Vue 1 Position 390/95 - Ref 1614643016 - Ressort De Compression1614643016 €10,02

Vue 1 Position 83/83 - Ref 1614690008 - Ressort A Lame1614690008 €17,76

Vue 1 Position 32/20 - Ref 1614690009 - Tenon D’entrainement1614690009 €13,92

Vue 1 Position 52/52 - Ref 1615108154 - Capot1615108154 €27,96

Vue 1 Position 81/80 - Ref 1615133033 - Poignee1615133033 €31,32

Vue 1 Position 85 - Ref 1615500404 - Couvercle1615500404 €12,36

Vue 1 Position 49 - Ref 1615700044 - Palier1615700044 €10,02

Vue 1 Position 39 - Ref 1615808102 - Couvercle D’engrenage1615808102 €37,44

Vue 1 Position 321/22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 113 - Ref 1616325002 - Couplage1616325002 €34,32

Vue 1 Position 130 - Ref 1616333049 - Douille Dentee1616333049 €48,60

Vue 1 Position 3/5 - Ref 1616610104 - Ventilateur1616610104 €25,20

Vue 1 Position 811 - Ref 1617000525 - Jeu De Balais1617000525 €27,96

Vue 1 Position 801 - Ref 1617000689 - Carter De Moteur1617000689 €118,20

Vue 1 Position 803 - Ref 1617000690 - Induit1617000690 €153,00

Vue 1 Position 820 - Ref 1617000691 - Bride Intermediaire1617000691 €93,00

Vue 1 Position 830 - Ref 1617000698 - Douille Dentee1617000698 €78,60

Vue 1 Position 840 - Ref 1617000699 - Boitier D’etande1617000699 €71,40

Vue 1 Position 26 - Ref 16170006A5 - Piston De Marteau16170006A5 €85,20

Vue 1 Position 828 - Ref 16170006A7 - Percuteur16170006A7 €118,20

Vue 1 Position 82 - Ref 16170006AE - Poignee Couvercle16170006AE €34,32

Vue 1 Position 821 - Ref 16170006BU - Porte Outil16170006BU €128,40

Vue 1 Position 321 - Ref 16170006BV - Porte-Outil16170006BV €109,20

Vue 1 Position 825 - Ref 1617000895 - Porte Outil1617000895 €100,80

Vue 1 Position 824 - Ref 1617000A38 - Arbre Intermediaire1617000A38 €153,00

Vue 1 Position 890 - Ref 1617000V41 - Manchon1617000V41 €31,32

Vue 1 Position 4/4 - Ref 1617200127 - Commutateur1617200127 €71,40

Vue 1 Position 321/34 - Ref 1619PS6014 - Rondelle D’appui1619PS6014 €15,84

Vue 1 Position 818 - Ref 2603410001 - Vis à tête cylindrique2603410001 €7,80

Vue 1 Position 75 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 76 - Ref 2603490027 - Vis A Tete Bombee Torx2603490027 €5,70

Vue 2 Position 120/120 - Ref 160202507H - Poignee Auxiliaire160202507H €31,32

Vue 2 Position 120 - Ref 160202508Y - Poignee Auxiliaire160202508Y €57,96

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 688 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/125 - Ref 1613490001 - Vis A Tete Rectangulaire1613490001 €25,20

Vue 2 Position 17 - Ref 1614465011 - Filtre D’antiparasitage1614465011 €21,72

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 895 - Ref 1615438426 - Fermeture1615438426 €21,72

Vue 2 Position 120/802 - Ref 1617000685 - Support De Fixation1617000685 €17,76

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Vous cherchez une pièce pour votre marteau perforateur Bosch GBH 3000 ? Moteur, carter, interrupteur, roulements, visserie et pièces d’usure de la référence 3 611 B4A 006 sont tous listés ici.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 3000
Le numéro de position de chaque composant
Les références Bosch d’origine (112 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
