Pièces détachées marteau perforateur Bosch GBH 4-32 DFR (3 611 C32 130)

En stockPièce d'origine

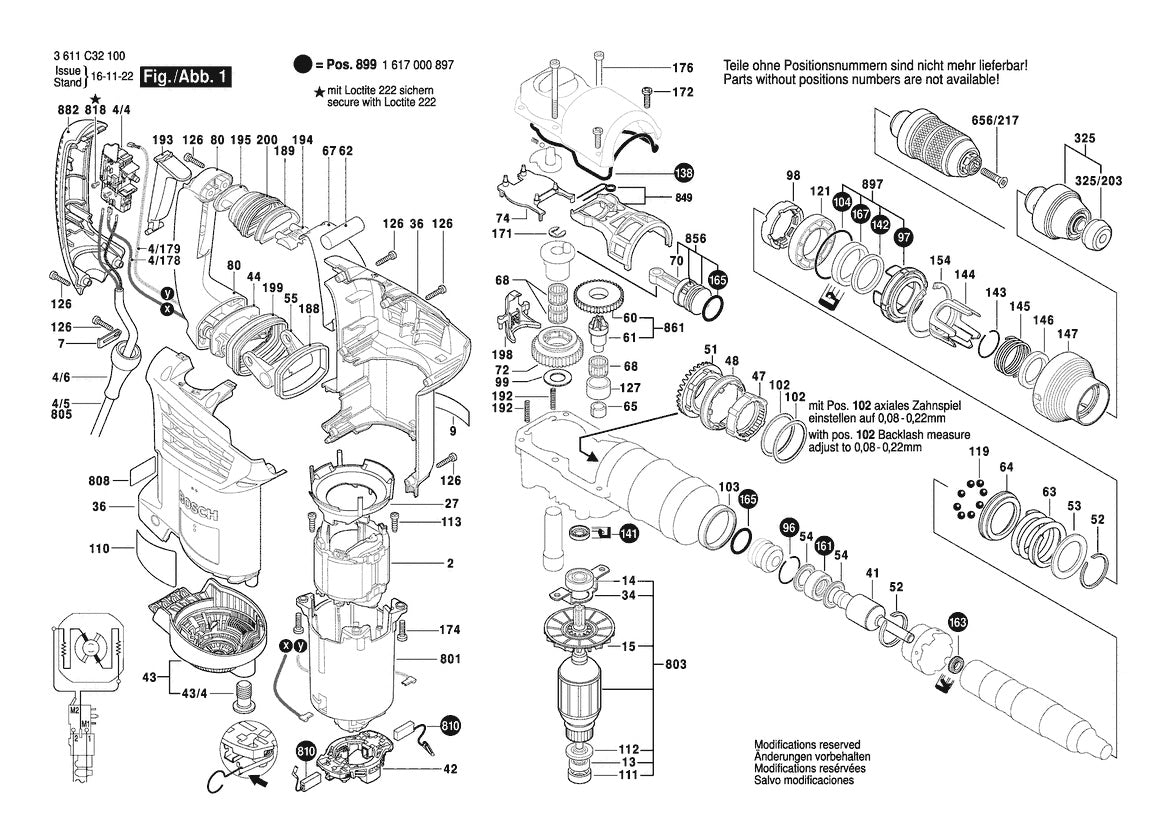

Vue éclatée Bosch GBH 4-32 DFR 3 611 C32 130 - page 1

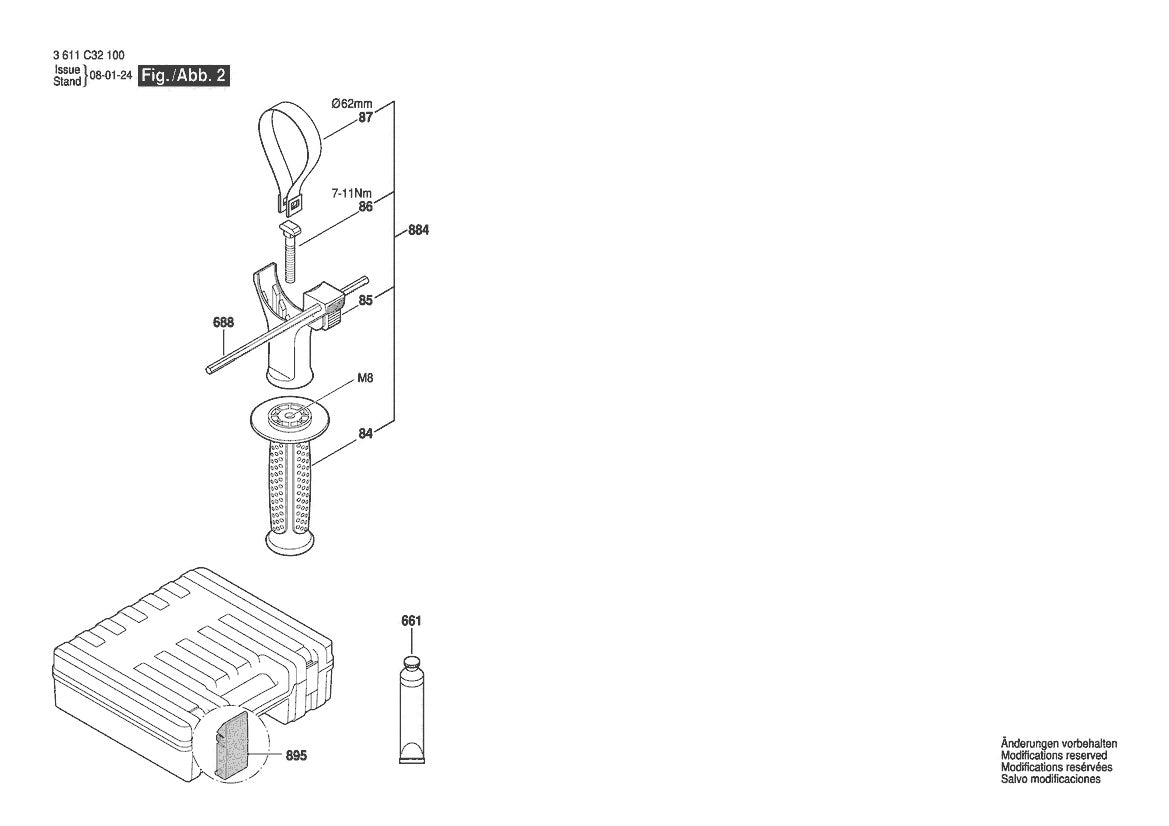

Vue éclatée Bosch GBH 4-32 DFR 3 611 C32 130 - page 2

Réf. 1600502023Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 4-32 DFR (3 611 C32 130)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,02 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

104 positions

Pos. Description

Vue 1 Position 111 - Ref 1600502023 - Bague Intermediaire1600502023 €10,02

Vue 1 Position 4/6 - Ref 1600703034 - Manchon1600703034 €10,98

Vue 1 Position 141 - Ref 1600A0089A - Bague D’etancheite1600A0089A €21,72

Vue 1 Position 163 - Ref 1600A009VC - Joint A Lèvres1600A009VC €12,36

Vue 1 Position 808 - Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Vue 1 Position 7 - Ref 1601302017 - Collier De Fixation1601302017 €5,70

Vue 1 Position 172 - Ref 160343508E - Vis autotaradeuse p. défo160343508E €5,70

Vue 1 Position 4/5 - Ref 1604460450 - Câble d alimentation1604460450 €57,96

Vue 1 Position 62 - Ref 1610026002 - Tampon En Caoutchouc1610026002 €10,02

Vue 1 Position 194 - Ref 1610099008 - Plaque Vissee1610099008 €10,02

Vue 1 Position 195 - Ref 1610099009 - Piece De Serrage1610099009 €10,98

Vue 1 Position 54 - Ref 1610101020 - Rondelle De Butee1610101020 €15,84

Vue 1 Position 99 - Ref 1610101626 - Rondelle D’appui1610101626 €7,80

Vue 1 Position 102 - Ref 1610102079 - Rondelle De Compensation1610102079 €10,02

Vue 1 Position 102 - Ref 1610102080 - Rondelle De Compensation1610102080 €5,70

Vue 1 Position 102 - Ref 1610102081 - Rondelle De Compensation1610102081 €10,02

Vue 1 Position 53 - Ref 1610102634 - Rondelle D’appui1610102634 €10,98

Vue 1 Position 112 - Ref 1610190038 - Bouchon Expansible1610190038 €5,70

Vue 1 Position 103 - Ref 1610200027 - Palier-Glisseur1610200027 €13,92

Vue 1 Position 121 - Ref 1610200028 - Palier-Glisseur1610200028 €23,28

Vue 1 Position 146 - Ref 1610200029 - Bague D’appui1610200029 €21,72

Vue 1 Position 142 - Ref 1610205012 - Rondelle De Feutre1610205012 €7,80

Vue 1 Position 188 - Ref 1610209008 - Element De Serrage1610209008 €13,92

Vue 1 Position 189 - Ref 1610209009 - Element Serrage1610209009 €12,36

Vue 1 Position 104 - Ref 1610210196 - Joint torique1610210196 €7,80

Vue 1 Position 165 - Ref 1610210199 - Joint torique1610210199 €10,02

Vue 1 Position 98 - Ref 1610211019 - Douille Entretoise1610211019 €10,98

Vue 1 Position 144 - Ref 1610241001 - Anneau A Crabots1610241001 €10,98

Vue 1 Position 167 - Ref 1610283030 - Bague D’etancheite1610283030 €34,32

Vue 1 Position 200 - Ref 1610284001 - Soufflet1610284001 €19,68

Vue 1 Position 199 - Ref 1610284002 - Soufflet1610284002 €19,68

Vue 1 Position 48 - Ref 1610290085 - Anneau De Fil Jarretier1610290085 €53,04

Vue 1 Position 161 - Ref 1610290092 - Bague D’amortissement1610290092 €15,84

Vue 1 Position 65 - Ref 1610301007 - Palier-Glisseur1610301007 €17,76

Vue 1 Position 97 - Ref 1610314005 - Douille D’etancheite1610314005 €10,98

Vue 1 Position 897 - Ref 1610314006 - Douille D’etancheite1610314006 €37,44

Vue 1 Position 147 - Ref 1610390056 - Manchon1610390056 €10,98

Vue 1 Position 127 - Ref 1610422021 - Coussinet1610422021 €17,76

Vue 1 Position 325/203 - Ref 1610508047 - Bouchon de protection1610508047 €10,02

Vue 1 Position 27 - Ref 1610591043 - Deflecteur D’air1610591043 €13,92

Vue 1 Position 14 - Ref 1610905036 - Roulement A Billes Rigide1610905036 €21,72

Vue 1 Position 68 - Ref 1610913021 - Couronne D’aiguilles1610913021 €10,98

Vue 1 Position 138 - Ref 1611015058 - Joint1611015058 €15,84

Vue 1 Position 34 - Ref 1611322004 - Tole De Fixation1611322004 €12,36

Vue 1 Position 849 - Ref 1611329030 - Fourchette De Commande1611329030 €27,96

Vue 1 Position 70 - Ref 1612001041 - Bielle1612001041 €40,56

Vue 1 Position 193 - Ref 1612026126 - Cliquet D’engrenage1612026126 €10,98

Vue 1 Position 198 - Ref 1612099000 - Poussoir De Commutation1612099000 €13,92

Vue 1 Position 55 - Ref 1612099001 - Levier Culbuteur1612099001 €10,98

Vue 1 Position 41 - Ref 1613124088 - Percuteur1613124088 €71,40

Vue 1 Position 113 - Ref 1613435038 - Vis A Tete Bombee1613435038 €5,70

Vue 1 Position 43/4 - Ref 1613490007 - Vis De Serrage1613490007 €12,36

Vue 1 Position 174 - Ref 1613490014 - Vis autotaradeuse p. défo1613490014 €7,80

Vue 1 Position 803 - Ref 1614010252 - Induit Avec Ventilateur1614010252 €168,00

Vue 1 Position 810 - Ref 1614321079 - Jeu De Balais1614321079 €44,52

Vue 1 Position 42 - Ref 1614336072 - Porte-Balais1614336072 €71,40

Vue 1 Position 74 - Ref 1614336075 - Plaque d’appui1614336075 €7,80

Vue 1 Position 4/178 - Ref 1614412055 - Cable De Connexion1614412055 €12,36

Vue 1 Position 4/179 - Ref 1614412056 - Cable De Connexion1614412056 €12,36

Vue 1 Position 96 - Ref 1614601060 - Anneau élastique1614601060 €7,80

Vue 1 Position 52 - Ref 1614601061 - Anneau de retenue1614601061 €10,98

Vue 1 Position 154 - Ref 1614601062 - Anneau de retenue1614601062 €10,02

Vue 1 Position 192 - Ref 1614611016 - Ressort De Compression1614611016 €5,70

Vue 1 Position 145 - Ref 1614611023 - Ressort De Compression1614611023 €7,80

Vue 1 Position 44 - Ref 1614611025 - raccord poignée carter1614611025 €12,36

Vue 1 Position 63 - Ref 1614611026 - Ressort De Compression1614611026 €21,72

Vue 1 Position 36 - Ref 1615104049 - Coquille1615104049 €71,40

Vue 1 Position 801 - Ref 1615108150 - Carter De Moteur1615108150 €48,60

Vue 1 Position 80 - Ref 1615133033 - Poignee1615133033 €31,32

Vue 1 Position 43 - Ref 1615500384 - Couvercle De Ventilateur1615500384 €27,96

Vue 1 Position 67 - Ref 1616232006 - Ressort A Lame1616232006 €10,02

Vue 1 Position 60 - Ref 1616317076 - Roue Cylindrique1616317076 €37,44

Vue 1 Position 72 - Ref 1616317077 - Roue Dentee A Excentrique1616317077 €78,60

Vue 1 Position 47 - Ref 1616328049 - Douille Dentee1616328049 €37,44

Vue 1 Position 51 - Ref 1616333044 - Couronne D’angle1616333044 €63,60

Vue 1 Position 61 - Ref 1616333046 - Pignon1616333046 €57,96

Vue 1 Position 861 - Ref 1616333048 - Pignon1616333048 €57,96

Vue 1 Position 64 - Ref 1616409024 - Bague D’accouplement1616409024 €44,52

Vue 1 Position 118 - Ref 1616455007 - Douille D’accouplement1616455007 €85,20

Vue 1 Position 15 - Ref 1616610100 - Ventilateur1616610100 €13,92

Vue 1 Position 882 - Ref 16170006AE - Poignee Couvercle16170006AE €34,32

Vue 1 Position 325 - Ref 1617000895 - Porte Outil1617000895 €100,80

Vue 1 Position 899 - Ref 1617000897 - Jeu Pieces D’usure1617000897 €85,20

Vue 1 Position 4/4 - Ref 1617200127 - Commutateur1617200127 €71,40

Vue 1 Position 110 - Ref 1617S028J6 - Plaquette Indicatrice1617S028J6 €27,96

Vue 1 Position 9 - Ref 1617S028J8 - Plaque De Marque1617S028J8 €23,28

Vue 1 Position 856 - Ref 1618700093 - Piston De Marteau1618700093 €40,56

Vue 1 Position 2 - Ref 1619P08340 - Épanouissement Polaire1619P08340 €78,60

Vue 1 Position 119 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 13 - Ref 2600905032 - Roulement A Billes2600905032 €17,76

Vue 1 Position 818 - Ref 2603410001 - Vis à tête cylindrique2603410001 €7,80

Vue 1 Position 656/217 - Ref 2603421229 - Vis à tête fraisée2603421229 €7,80

Vue 1 Position 126 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 176 - Ref 2912738178 - Vis à tête cylindrique2912738178 €5,70

Vue 1 Position 171 - Ref 2916080911 - Anneau D’arret2916080911 €10,02

Vue 1 Position 143 - Ref 2916540015 - Anneau élastique2916540015 €7,80

Vue 2 Position 84 - Ref 160202507H - Poignee Auxiliaire160202507H €31,32

Vue 2 Position 87 - Ref 1611316019 - Collier De Serrage1611316019 €15,84

Vue 2 Position 884 - Ref 1612025079 - Poignee Auxiliaire1612025079 €44,52

Vue 2 Position 193 - Ref 1612026126 - Cliquet D’engrenage1612026126 €10,98

Vue 2 Position 86 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 895 - Ref 1615438426 - Fermeture1615438426 €21,72

Vue 2 Position 85 - Ref 1618040087 - Support De Fixation1618040087 €23,28

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées Bosch d’origine pour le marteau perforateur GBH 4-32 DFR, référence 3 611 C32 130. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 4-32 DFR
Le numéro de position de chaque composant
Les références Bosch d’origine (104 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
