Pièces détachées marteau perforateur Bosch GBH 5-40 DCE (3 611 B64 030)

En stockPièce d'origine

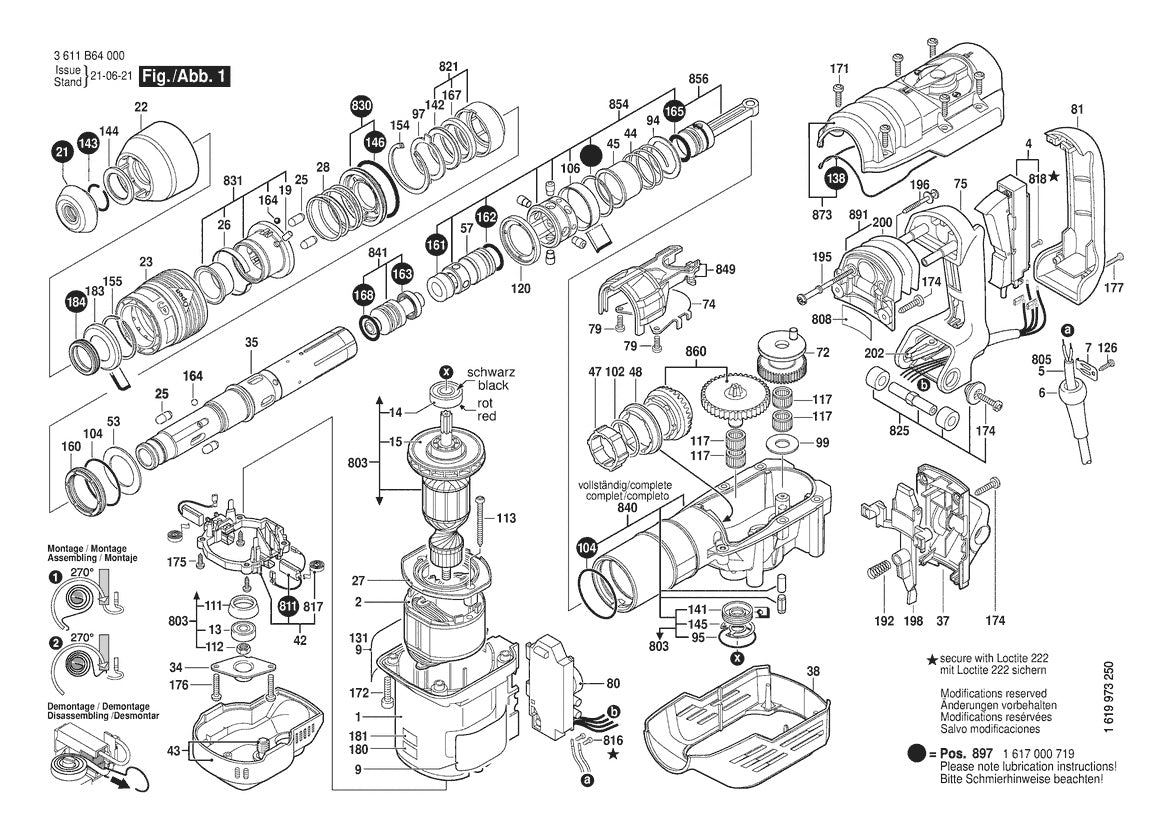

Vue éclatée Bosch GBH 5-40 DCE 3 611 B64 030 - page 1

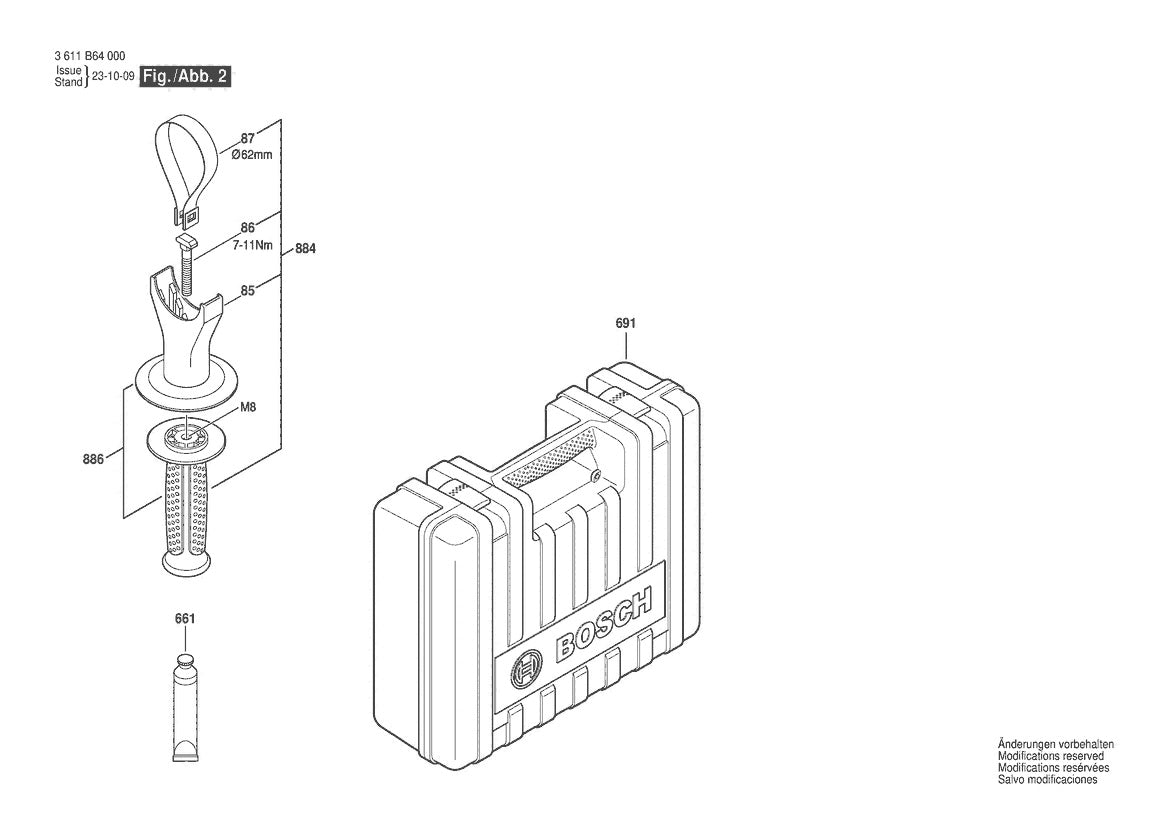

Vue éclatée Bosch GBH 5-40 DCE 3 611 B64 030 - page 2

Réf. 1600703035Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH 5-40 DCE (3 611 B64 030)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€12,36 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

110 positions

Pos. Description

Vue 1 Position 6 - Ref 1600703035 - Manchon1600703035 €12,36

Vue 1 Position 72 - Ref 1600A014S9 - Roue Dentee A Excentrique1600A014S9 €57,96

Vue 1 Position 808 - Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Vue 1 Position 9 - Ref 160111C0U6 - Plaque De Marque160111C0U6 €10,98

Vue 1 Position 7 - Ref 1601302018 - Collier De Fixation1601302018 €7,80

Vue 1 Position 5 - Ref 1604460449 - Câble d alimentation1604460449 €71,40

Vue 1 Position 860 - Ref 1607000F00 - Embrayage1607000F00 €109,20

Vue 1 Position 816 - Ref 1609271281 - Vis à tête cylindrique1609271281 €5,70

Vue 1 Position 97 - Ref 1610031005 - Anneau D’arret1610031005 €13,92

Vue 1 Position 94 - Ref 1610102056 - Rondelle De Friction1610102056 €12,36

Vue 1 Position 102 - Ref 1610102057 - Rondelle De Compensation1610102057 €7,80

Vue 1 Position 102 - Ref 1610102058 - Rondelle De Compensation1610102058 €7,80

Vue 1 Position 99 - Ref 1610102059 - Disque De Support1610102059 €10,98

Vue 1 Position 183 - Ref 1610116007 - Douille de butée1610116007 €15,84

Vue 1 Position 145 - Ref 1610119012 - Anneau de retenue1610119012 €10,98

Vue 1 Position 165 - Ref 1610210079 - Joint torique1610210079 €19,68

Vue 1 Position 168 - Ref 1610210144 - Joint torique1610210144 €17,76

Vue 1 Position 104 - Ref 1610210160 - Joint torique1610210160 €13,92

Vue 1 Position 95 - Ref 1610210173 - Joint torique1610210173 €10,02

Vue 1 Position 146 - Ref 1610210202 - Joint torique1610210202 €7,80

Vue 1 Position 162 - Ref 1610210204 - Joint torique1610210204 €19,68

Vue 1 Position 26 - Ref 1610224010 - Ressort De Pression1610224010 €13,92

Vue 1 Position 144 - Ref 1610251006 - Rondelle D’appui1610251006 €19,68

Vue 1 Position 167 - Ref 1610283033 - Bague D’etancheite1610283033 €21,72

Vue 1 Position 200 - Ref 1610284000 - Soufflet1610284000 €27,96

Vue 1 Position 31 - Ref 1610290049 - Bague D’amortissement1610290049 €12,36

Vue 1 Position 111 - Ref 1610290064 - Coussinet1610290064 €7,80

Vue 1 Position 163 - Ref 1610290065 - joint d’étanchéité1610290065 €25,20

Vue 1 Position 141 - Ref 1610290066 - Bague D’etancheite1610290066 €27,96

Vue 1 Position 53 - Ref 1610290068 - Disque De Support1610290068 €13,92

Vue 1 Position 142 - Ref 1610290069 - Bague D’etancheite1610290069 €19,68

Vue 1 Position 161 - Ref 1610290094 - Bague D’amortissement1610290094 €15,84

Vue 1 Position 160 - Ref 1610290095 - Bague D’amortissement1610290095 €31,32

Vue 1 Position 184 - Ref 1610290096 - Bague D’amortissement1610290096 €12,36

Vue 1 Position 47 - Ref 1610300064 - Douille Dentee1610300064 €21,72

Vue 1 Position 23 - Ref 1610499069 - Manchon1610499069 €40,56

Vue 1 Position 45 - Ref 1610499070 - Douille De Commande1610499070 €48,60

Vue 1 Position 106 - Ref 1610499073 - Segment de retenue1610499073 €21,72

Vue 1 Position 21 - Ref 1610508057 - Bouchon de protection1610508057 €23,28

Vue 1 Position 34 - Ref 1610516013 - Bride1610516013 €7,80

Vue 1 Position 120 - Ref 1610590019 - Douille de butée1610590019 €48,60

Vue 1 Position 27 - Ref 1610591028 - Deflecteur D’air1610591028 €10,98

Vue 1 Position 22 - Ref 1610591045 - Manchon De Protection1610591045 €21,72

Vue 1 Position 13 - Ref 1610900026 - Roulement A Billes Rigide1610900026 €34,32

Vue 1 Position 14 - Ref 1610905041 - Roulement A Billes Rigide1610905041 €31,32

Vue 1 Position 117 - Ref 1610913029 - Couronne D’aiguilles1610913029 €15,84

Vue 1 Position 202 - Ref 1611010006 - Crochet D’actionnement1611010006 €17,76

Vue 1 Position 138 - Ref 1611015053 - Joint1611015053 €34,32

Vue 1 Position 74 - Ref 1611921001 - Plaque De Guidage1611921001 €10,98

Vue 1 Position 25 - Ref 1612300034 - Corps D’arret1612300034 €13,92

Vue 1 Position 19 - Ref 1613200019 - Rouleau Cylindrique1613200019 €13,92

Vue 1 Position 112 - Ref 1613300008 - Ecrou Hex1613300008 €10,98

Vue 1 Position 113 - Ref 1613435009 - Vis à Tôle1613435009 €7,80

Vue 1 Position 174 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 1 Position 176 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 1 Position 172 - Ref 1613435013 - Vis A Tete Bombee Torx1613435013 €10,02

Vue 1 Position 79 - Ref 1613435015 - Vis A Tete Bombee Torx1613435015 €7,80

Vue 1 Position 171 - Ref 1613435016 - Vis A Tete Bombee Torx1613435016 €10,02

Vue 1 Position 196 - Ref 1613435019 - Vis Avec Rondelle Captive1613435019 €7,80

Vue 1 Position 195 - Ref 1613490015 - Vis A Tete Bombee Torx1613490015 €10,98

Vue 1 Position 803 - Ref 1614011098 - Induit1614011098 €242,40

Vue 1 Position 2 - Ref 1614220123 - Épanouissement Polaire1614220123 €100,80

Vue 1 Position 42 - Ref 1614336085 - Porte-Balais1614336085 €93,00

Vue 1 Position 155 - Ref 1614601020 - Anneau élastique1614601020 €7,80

Vue 1 Position 143 - Ref 1614601021 - Anneau élastique1614601021 €23,28

Vue 1 Position 192 - Ref 1614611019 - Ressort De Compression1614611019 €10,98

Vue 1 Position 44 - Ref 1614617004 - Ressort De Compression1614617004 €12,36

Vue 1 Position 28 - Ref 1614621008 - Ressort De Compression1614621008 €17,76

Vue 1 Position 817 - Ref 1614652004 - Ressort Spiral1614652004 €23,28

Vue 1 Position 1 - Ref 1615102161 - Carter De Moteur1615102161 €71,40

Vue 1 Position 81 - Ref 1615132088 - Poignee Couvercle1615132088 €57,96

Vue 1 Position 75 - Ref 1615132118 - Poignee1615132118 €118,20

Vue 1 Position 38 - Ref 1615190159 - Capot de recouvrement1615190159 €44,52

Vue 1 Position 37 - Ref 1615500393 - Support De Palier1615500393 €25,20

Vue 1 Position 43 - Ref 1615500410 - Couvercle De Ventilateur1615500410 €37,44

Vue 1 Position 35 - Ref 1615806220 - Tube De Marteau1615806220 €220,20

Vue 1 Position 48 - Ref 1616334012 - Anneau De Fil Jarretier1616334012 €17,76

Vue 1 Position 15 - Ref 1616610090 - Ventilateur1616610090 €34,32

Vue 1 Position 825 - Ref 1617000706 - Axe De Palier1617000706 €34,32

Vue 1 Position 830 - Ref 1617000717 - Rondelle D’appui1617000717 €19,68

Vue 1 Position 854 - Ref 1617000718 - Douille De Guidage1617000718 €78,60

Vue 1 Position 897 - Ref 1617000719 - Jeu Pieces D’usure1617000719 €109,20

Vue 1 Position 831 - Ref 1617000720 - Douille De Commande1617000720 €100,80

Vue 1 Position 849 - Ref 1617000839 - Fourchette De Commande1617000839 €63,60

Vue 1 Position 841 - Ref 1617000899 - Percuteur1617000899 €100,80

Vue 1 Position 821 - Ref 1617000A02 - Coussinet1617000A02 €63,60

Vue 1 Position 856 - Ref 1617000A04 - Piston De Marteau1617000A04 €63,60

Vue 1 Position 873 - Ref 1617000A05 - Couvercle De Carter1617000A05 €153,00

Vue 1 Position 840 - Ref 1617000A06 - Boitier D’etande1617000A06 €297,60

Vue 1 Position 891 - Ref 1617000A26 - Paquet De Ressorts1617000A26 €63,60

Vue 1 Position 811 - Ref 1617014144 - Jeu De Balais1617014144 €44,52

Vue 1 Position 4 - Ref 1617200120 - Commutateur1617200120 €48,60

Vue 1 Position 80 - Ref 1617233047 - Regulateur De Vitesse1617233047 €128,40

Vue 1 Position 57 - Ref 1618710091 - Frappeur1618710091 €71,40

Vue 1 Position 198 - Ref 1618900001 - Levier De Commande1618900001 €19,68

Vue 1 Position 164 - Ref 1903230011 - Bille1903230011 €10,98

Vue 1 Position 126 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 177 - Ref 2603490024 - Vis A Tete Bombee Torx2603490024 €7,80

Vue 1 Position 818 - Ref 2910011082 - Vis à tête cylindrique2910011082 €5,70

Vue 1 Position 175 - Ref 2912401018 - Vis à Tôle2912401018 €5,70

Vue 1 Position 154 - Ref 2916660023 - Anneau de retenue2916660023 €17,76

Vue 2 Position 884 - Ref 1607000F30 - Poignee Auxiliaire1607000F30 €71,40

Vue 2 Position 886 - Ref 1607000F31 - Poignee Auxiliaire1607000F31 €37,44

Vue 2 Position 87 - Ref 1611316019 - Collier De Serrage1611316019 €15,84

Vue 2 Position 84 - Ref 1612025060 - Poignee Auxiliaire1612025060 €23,28

Vue 2 Position 113 - Ref 1613435009 - Vis à Tôle1613435009 €7,80

Vue 2 Position 86 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 691 - Ref 1615438461 - Coffret De Transport1615438461 €109,20

Vue 2 Position 85 - Ref 1618040074 - Support De Fixation1618040074 €17,76

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre marteau perforateur Bosch GBH 5-40 DCE ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 3 611 B64 030.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH 5-40 DCE
Le numéro de position de chaque composant
Les références Bosch d’origine (110 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
