Pièces détachées marteau perforateur Bosch GBH18V-24 (3 611 J23 200)

En stockPièce d'origine

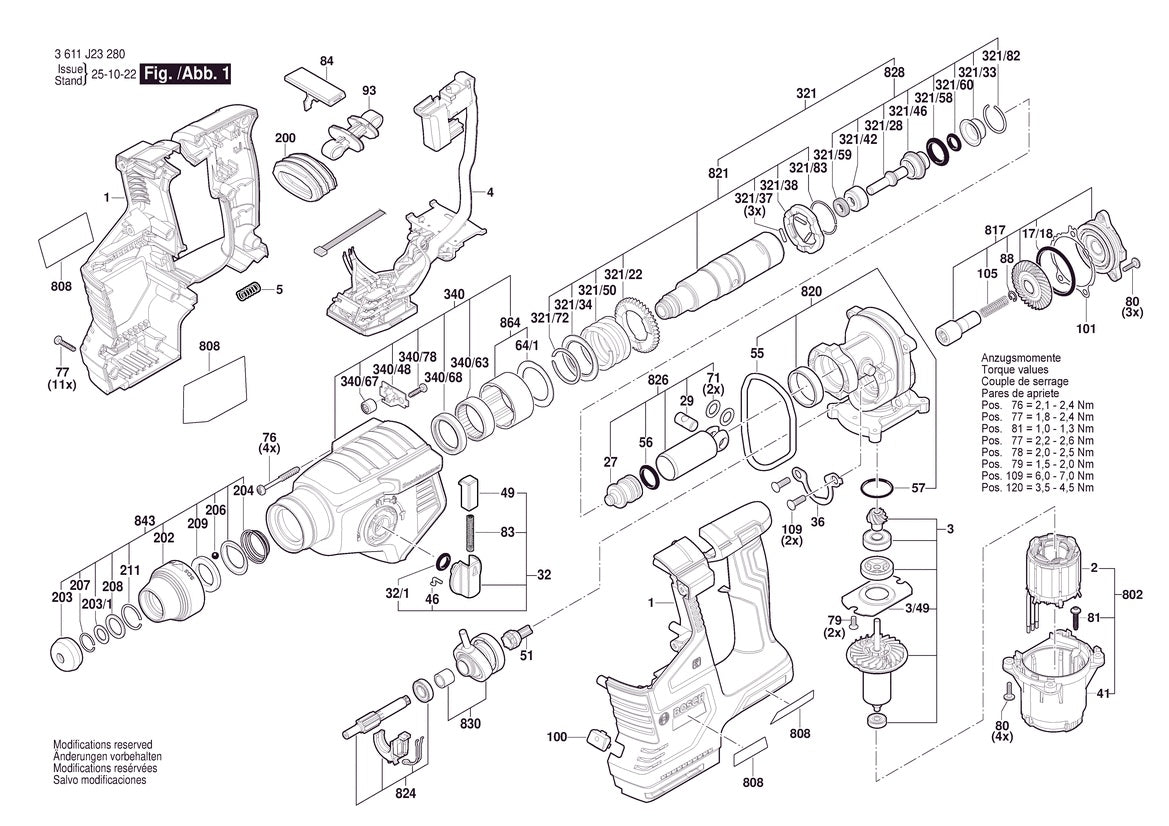

Vue éclatée Bosch GBH18V-24 3 611 J23 200 - page 1

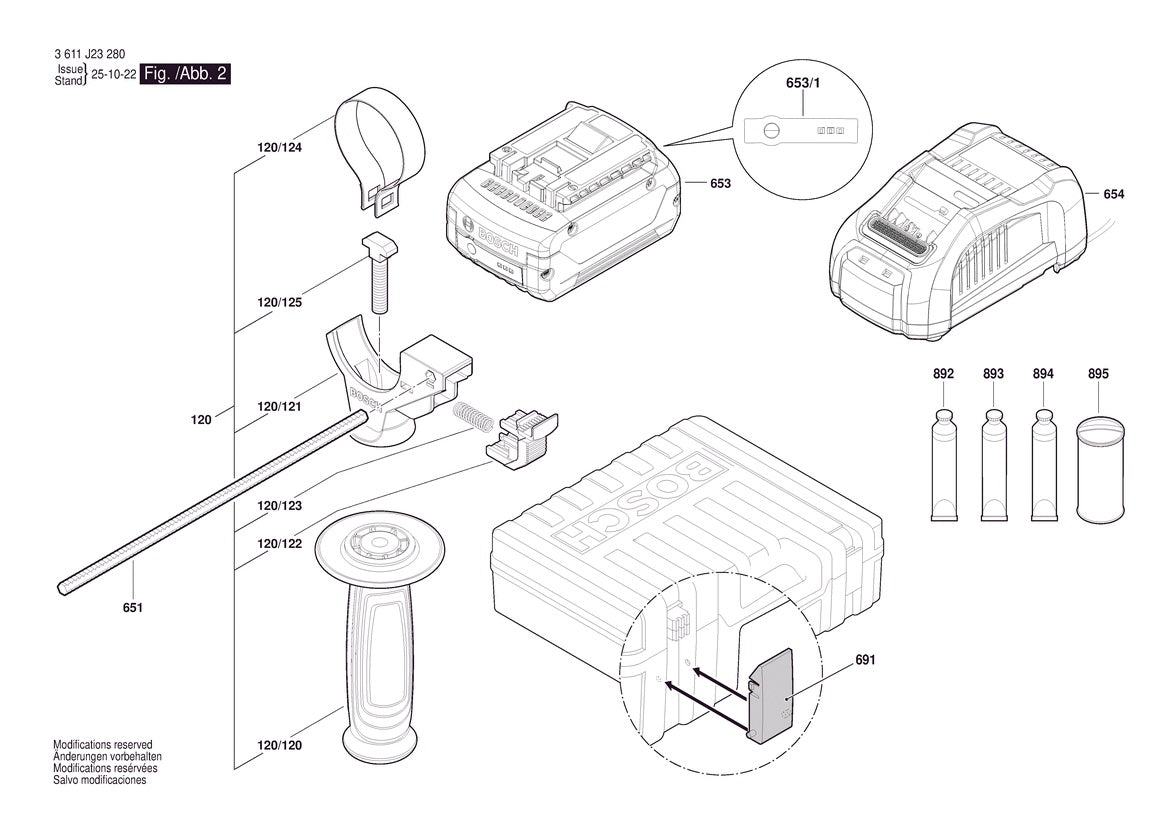

Vue éclatée Bosch GBH18V-24 3 611 J23 200 - page 2

Réf. 1600A00798Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH18V-24 (3 611 J23 200)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€27,96 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

97 positions

Pos. Description

Vue 1 Position 93 - Ref 1600A00798 - Piece De Guidage1600A00798 €27,96

Vue 1 Position 2 - Ref 1600A023NK - Stator1600A023NK €85,20

Vue 1 Position 4 - Ref 1600A024XX - Module Electronique1600A024XX €199,20

Vue 1 Position 109 - Ref 160343507U - Vis autotaradeuse p. défo160343507U €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/83 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 5 - Ref 1609280477 - Ressort De Compression1609280477 €7,80

Vue 1 Position 71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 203/1 - Ref 1610101018 - Disque De Support1610101018 €5,70

Vue 1 Position 208 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 209 - Ref 1610102025 - Rondelle De Friction1610102025 €10,02

Vue 1 Position 321/38 - Ref 1610190048 - Rondelle D’arret1610190048 €17,76

Vue 1 Position 32/1 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 57 - Ref 1610210068 - Joint torique1610210068 €7,80

Vue 1 Position 17/18 - Ref 1610210156 - Joint torique1610210156 €7,80

Vue 1 Position 321/60 - Ref 1610210176 - Joint torique1610210176 €5,70

Vue 1 Position 321/58 - Ref 1610210178 - Joint torique1610210178 €7,80

Vue 1 Position 55 - Ref 1610210206 - joint d’étanchéité1610210206 €19,68

Vue 1 Position 340/68 - Ref 1610283017 - Bague D’etancheite1610283017 €23,28

Vue 1 Position 321/59 - Ref 1610283035 - Bague D’etancheite1610283035 €19,68

Vue 1 Position 202 - Ref 1610499054 - Manchon De Protection1610499054 €10,02

Vue 1 Position 203 - Ref 1610508034 - Bouchon de protection1610508034 €10,98

Vue 1 Position 321/33 - Ref 1610590014 - Douille De Positionnemen1610590014 €10,02

Vue 1 Position 340/63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 340/48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026157 - Manette1612026157 €34,32

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 321/28 - Ref 1613124081 - Percuteur1613124081 €27,96

Vue 1 Position 76 - Ref 1613435022 - Vis autotaradeuse p. défo1613435022 €7,80

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 207 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 321/82 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614611020 - Ressort De Compression1614611020 €12,36

Vue 1 Position 204 - Ref 1614643003 - Ressort De Compression1614643003 €5,70

Vue 1 Position 3/49 - Ref 1615700044 - Palier1615700044 €10,02

Vue 1 Position 321/22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 56 - Ref 1616B00086 - Joint torique1616B00086 €10,02

Vue 1 Position 46 - Ref 1619P09571 - Tenon D’entrainement1619P09571 €5,70

Vue 1 Position 64/1 - Ref 1619P12278 - Rondelle D’appui1619P12278 €7,80

Vue 1 Position 321/34 - Ref 1619P12280 - Rondelle D’appui1619P12280 €10,02

Vue 1 Position 321/42 - Ref 1619P13410 - Bague Antifriction1619P13410 €23,28

Vue 1 Position 321 - Ref 1619P13452 - Tuyau1619P13452 €109,20

Vue 1 Position 828 - Ref 1619P13453 - Percuteur1619P13453 €48,60

Vue 1 Position 821 - Ref 1619P13455 - Tuyau1619P13455 €78,60

Vue 1 Position 824 - Ref 1619P13457 - Arbre Dentele1619P13457 €37,44

Vue 1 Position 843 - Ref 1619P13459 - Bouchon de protection1619P13459 €23,28

Vue 1 Position 864 - Ref 1619P13461 - Rondelle D’appui1619P13461 €15,84

Vue 1 Position 100 - Ref 1619P13744 - Objectif1619P13744 €10,02

Vue 1 Position 41 - Ref 1619P16304 - Carter Intermediaire1619P16304 €12,36

Vue 1 Position 27 - Ref 1619P16308 - Frappeur1619P16308 €48,60

Vue 1 Position 51 - Ref 1619P16310 - Element De Commutation1619P16310 €13,92

Vue 1 Position 84 - Ref 1619P16312 - Commutateur1619P16312 €5,70

Vue 1 Position 105 - Ref 1619P16314 - Ressort De Compression1619P16314 €5,70

Vue 1 Position 200 - Ref 1619P16315 - Soufflet1619P16315 €7,80

Vue 1 Position 36 - Ref 1619P16599 - Support Pour Palier1619P16599 €5,70

Vue 1 Position 101 - Ref 1619P16684 - Rondelle De Compensation1619P16684 €5,70

Vue 1 Position 340 - Ref 1619P16689 - Boitier D’etande1619P16689 €40,56

Vue 1 Position 29 - Ref 1619P16954 - Axe De Piston1619P16954 €19,68

Vue 1 Position 3 - Ref 1619P17162 - Rotor1619P17162 €100,80

Vue 1 Position 802 - Ref 1619P17163 - Stator1619P17163 €78,60

Vue 1 Position 80 - Ref 1619P17247 - Vis A Tete Bombee Torx1619P17247 €5,70

Vue 1 Position 817 - Ref 1619P17351 - Flasque De Palier1619P17351 €93,00

Vue 1 Position 820 - Ref 1619P17352 - Bride Intermediaire1619P17352 €71,40

Vue 1 Position 830 - Ref 1619P17539 - Palier d’entraînement1619P17539 €118,20

Vue 1 Position 826 - Ref 1619P17564 - Piston De Marteau1619P17564 €118,20

Vue 1 Position 808 - Ref 1619PS5986 - Etiquette1619PS5986 €17,76

Vue 1 Position 1 - Ref 1619PS5988 - Coquille1619PS5988 €57,96

Vue 1 Position 206 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 340/67 - Ref 2600910006 - Douille à aiguilles2600910006 €13,92

Vue 1 Position 81 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 340/78 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 77 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 321/46 - Ref 2608670714 - Douille De Guidage2608670714 €17,76

Vue 1 Position 88 - Ref 2916660042 - Anneau élastique2916660042 €5,70

Vue 2 Position 120/120 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 2 Position 653 - Ref 1607A3500K - Bloc D Accus1607A3500K €242,40

Vue 2 Position 653 - Ref 1607A35014 - Bloc D Accus1607A35014 €297,60

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 651 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/122 - Ref 1613231010 - Bouton-Poussoir1613231010 €7,80

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 892 - Ref 1615430001 - Tube De Graisse1615430001 €53,04

Vue 2 Position 893 - Ref 1615430002 - Tube De Graisse1615430002 €109,20

Vue 2 Position 895 - Ref 1615430019 - Reservoir D’huile1615430019 €118,20

Vue 2 Position 894 - Ref 1615430020 - Tube De Graisse1615430020 €53,04

Vue 2 Position 120/121 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 2 Position 653 - Ref 1617S020T2 - Bloc D Accus1617S020T2 €168,00

Vue 2 Position 120 - Ref 1619P17171 - Poignee Auxiliaire1619P17171 €63,60

Vue 2 Position 691 - Ref 1619P17425 - Bouchon A Declic1619P17425 €15,84

Vue 2 Position 653/1 - Ref 2601115537 - Etiquette Adhesive2601115537 €7,80

Vue 2 Position 120/123 - Ref 2604610028 - Ressort De Compression2604610028 €7,80

Vue 2 Position 654 - Ref 2607225921 - Chargeur2607225921 €265,20

Vue 2 Position 654 - Ref 2607225923 - Chargeur2607225923 €265,20

Vue 2 Position 654 - Ref 2607225925 - Chargeur2607225925 €265,20

Vue 2 Position 654 - Ref 2607225937 - Chargeur2607225937 €265,20

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Le marteau perforateur Bosch GBH18V-24 (réf. 3 611 J23 200) se répare pièce par pièce. Cette fiche vous donne accès à la nomenclature complète du modèle, avec la référence constructeur de chaque composant.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GBH18V-24
Le numéro de position de chaque composant
Les références Bosch d’origine (97 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
