Pièces détachées marteau perforateur Bosch GBH18V-24 (3 611 J23 220)

En stockPièce d'origine

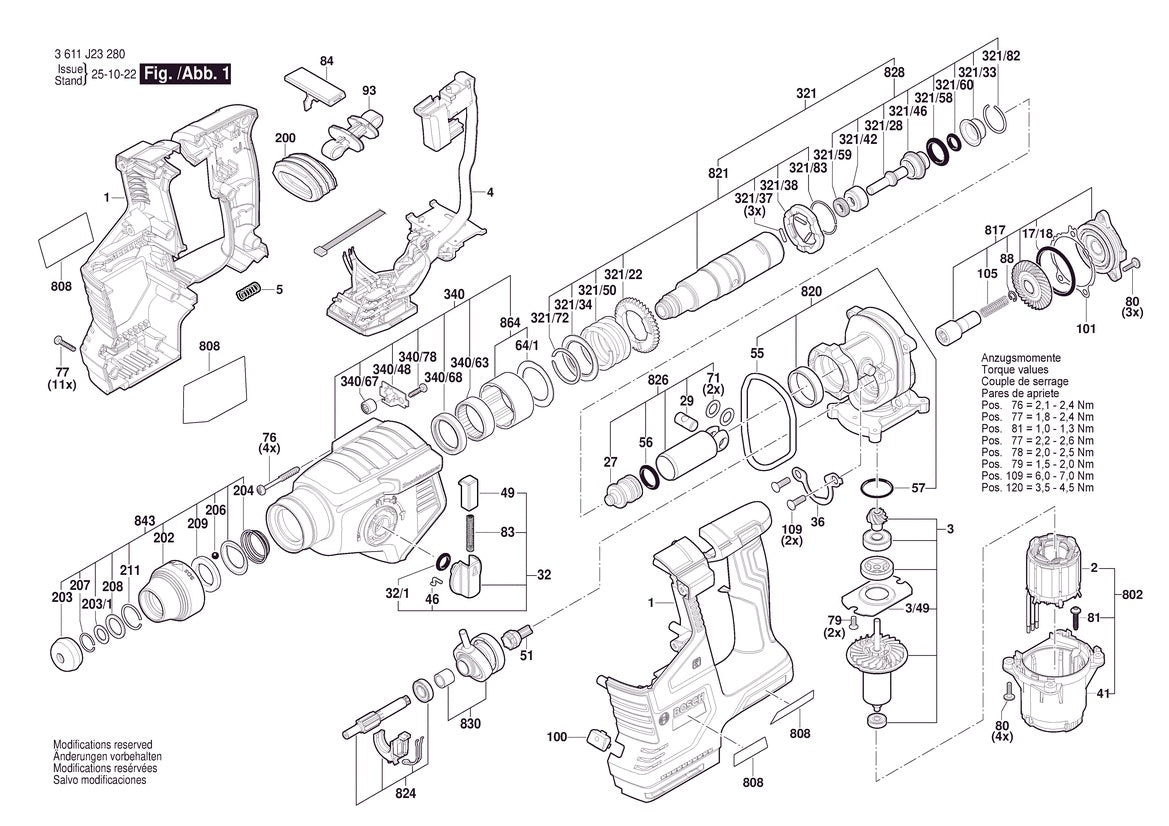

Vue éclatée Bosch GBH18V-24 3 611 J23 220 - page 1

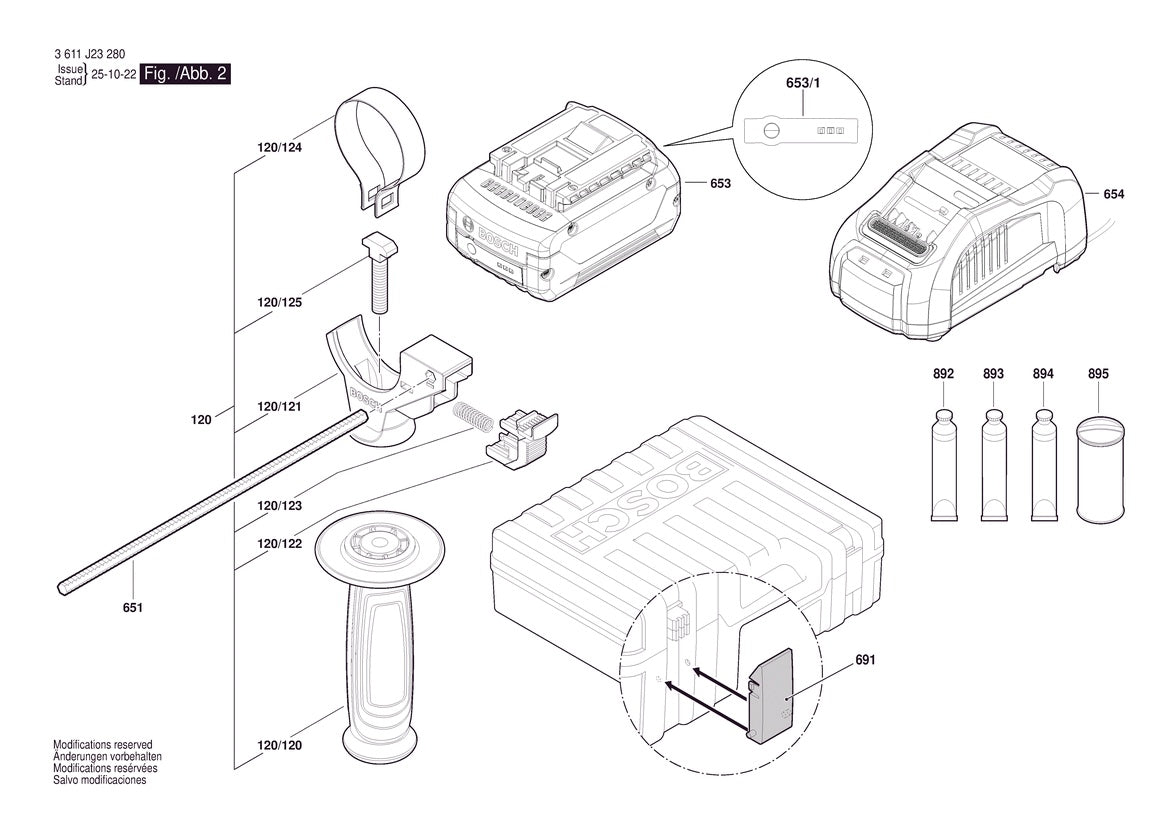

Vue éclatée Bosch GBH18V-24 3 611 J23 220 - page 2

Réf. 1600A00798Marque : Bosch

Pièces détachées marteau perforateur Bosch GBH18V-24 (3 611 J23 220)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€27,96 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

97 positions

Pos. Description

Vue 1 Position 93 - Ref 1600A00798 - Piece De Guidage1600A00798 €27,96

Vue 1 Position 2 - Ref 1600A023NK - Stator1600A023NK €85,20

Vue 1 Position 4 - Ref 1600A024XX - Module Electronique1600A024XX €199,20

Vue 1 Position 109 - Ref 160343507U - Vis autotaradeuse p. défo160343507U €5,70

Vue 1 Position 321/72 - Ref 1604601027 - Anneau élastique1604601027 €5,70

Vue 1 Position 321/83 - Ref 1604601028 - Anneau élastique1604601028 €5,70

Vue 1 Position 5 - Ref 1609280477 - Ressort De Compression1609280477 €7,80

Vue 1 Position 71 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 203/1 - Ref 1610101018 - Disque De Support1610101018 €5,70

Vue 1 Position 208 - Ref 1610101629 - Rondelle D’arret1610101629 €5,70

Vue 1 Position 209 - Ref 1610102025 - Rondelle De Friction1610102025 €10,02

Vue 1 Position 321/38 - Ref 1610190048 - Rondelle D’arret1610190048 €17,76

Vue 1 Position 32/1 - Ref 1610210046 - Joint torique1610210046 €10,02

Vue 1 Position 57 - Ref 1610210068 - Joint torique1610210068 €7,80

Vue 1 Position 17/18 - Ref 1610210156 - Joint torique1610210156 €7,80

Vue 1 Position 321/60 - Ref 1610210176 - Joint torique1610210176 €5,70

Vue 1 Position 321/58 - Ref 1610210178 - Joint torique1610210178 €7,80

Vue 1 Position 55 - Ref 1610210206 - joint d’étanchéité1610210206 €19,68

Vue 1 Position 340/68 - Ref 1610283017 - Bague D’etancheite1610283017 €23,28

Vue 1 Position 321/59 - Ref 1610283035 - Bague D’etancheite1610283035 €19,68

Vue 1 Position 202 - Ref 1610499054 - Manchon De Protection1610499054 €10,02

Vue 1 Position 203 - Ref 1610508034 - Bouchon de protection1610508034 €10,98

Vue 1 Position 321/33 - Ref 1610590014 - Douille De Positionnemen1610590014 €10,02

Vue 1 Position 340/63 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 1 Position 340/48 - Ref 1611098008 - Frein D’ecrou1611098008 €10,02

Vue 1 Position 49 - Ref 1612026035 - Bouton De Commande1612026035 €7,80

Vue 1 Position 32 - Ref 1612026157 - Manette1612026157 €34,32

Vue 1 Position 321/37 - Ref 1613100019 - Goupille Cylindrique1613100019 €7,80

Vue 1 Position 321/28 - Ref 1613124081 - Percuteur1613124081 €27,96

Vue 1 Position 76 - Ref 1613435022 - Vis autotaradeuse p. défo1613435022 €7,80

Vue 1 Position 79 - Ref 1613435023 - Vis autotaradeuse p. défo1613435023 €5,70

Vue 1 Position 207 - Ref 1614601027 - Anneau élastique1614601027 €5,70

Vue 1 Position 321/82 - Ref 1614601034 - Anneau élastique1614601034 €10,02

Vue 1 Position 83 - Ref 1614611006 - Ressort De Compression1614611006 €13,92

Vue 1 Position 321/50 - Ref 1614611020 - Ressort De Compression1614611020 €12,36

Vue 1 Position 204 - Ref 1614643003 - Ressort De Compression1614643003 €5,70

Vue 1 Position 3/49 - Ref 1615700044 - Palier1615700044 €10,02

Vue 1 Position 321/22 - Ref 1616312004 - Roue Cylindrique1616312004 €34,32

Vue 1 Position 56 - Ref 1616B00086 - Joint torique1616B00086 €10,02

Vue 1 Position 46 - Ref 1619P09571 - Tenon D’entrainement1619P09571 €5,70

Vue 1 Position 64/1 - Ref 1619P12278 - Rondelle D’appui1619P12278 €7,80

Vue 1 Position 321/34 - Ref 1619P12280 - Rondelle D’appui1619P12280 €10,02

Vue 1 Position 321/42 - Ref 1619P13410 - Bague Antifriction1619P13410 €23,28

Vue 1 Position 321 - Ref 1619P13452 - Tuyau1619P13452 €109,20

Vue 1 Position 828 - Ref 1619P13453 - Percuteur1619P13453 €48,60

Vue 1 Position 821 - Ref 1619P13455 - Tuyau1619P13455 €78,60

Vue 1 Position 824 - Ref 1619P13457 - Arbre Dentele1619P13457 €37,44

Vue 1 Position 843 - Ref 1619P13459 - Bouchon de protection1619P13459 €23,28

Vue 1 Position 864 - Ref 1619P13461 - Rondelle D’appui1619P13461 €15,84

Vue 1 Position 100 - Ref 1619P13744 - Objectif1619P13744 €10,02

Vue 1 Position 41 - Ref 1619P16304 - Carter Intermediaire1619P16304 €12,36

Vue 1 Position 27 - Ref 1619P16308 - Frappeur1619P16308 €48,60

Vue 1 Position 51 - Ref 1619P16310 - Element De Commutation1619P16310 €13,92

Vue 1 Position 84 - Ref 1619P16312 - Commutateur1619P16312 €5,70

Vue 1 Position 105 - Ref 1619P16314 - Ressort De Compression1619P16314 €5,70

Vue 1 Position 200 - Ref 1619P16315 - Soufflet1619P16315 €7,80

Vue 1 Position 36 - Ref 1619P16599 - Support Pour Palier1619P16599 €5,70

Vue 1 Position 101 - Ref 1619P16684 - Rondelle De Compensation1619P16684 €5,70

Vue 1 Position 340 - Ref 1619P16689 - Boitier D’etande1619P16689 €40,56

Vue 1 Position 29 - Ref 1619P16954 - Axe De Piston1619P16954 €19,68

Vue 1 Position 3 - Ref 1619P17162 - Rotor1619P17162 €100,80

Vue 1 Position 802 - Ref 1619P17163 - Stator1619P17163 €78,60

Vue 1 Position 80 - Ref 1619P17247 - Vis A Tete Bombee Torx1619P17247 €5,70

Vue 1 Position 817 - Ref 1619P17351 - Flasque De Palier1619P17351 €93,00

Vue 1 Position 820 - Ref 1619P17352 - Bride Intermediaire1619P17352 €71,40

Vue 1 Position 830 - Ref 1619P17539 - Palier d’entraînement1619P17539 €118,20

Vue 1 Position 826 - Ref 1619P17564 - Piston De Marteau1619P17564 €118,20

Vue 1 Position 808 - Ref 1619PS5978 - Etiquette1619PS5978 €17,76

Vue 1 Position 1 - Ref 1619PS5988 - Coquille1619PS5988 €57,96

Vue 1 Position 206 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 340/67 - Ref 2600910006 - Douille à aiguilles2600910006 €13,92

Vue 1 Position 81 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 340/78 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 77 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 321/46 - Ref 2608670714 - Douille De Guidage2608670714 €17,76

Vue 1 Position 88 - Ref 2916660042 - Anneau élastique2916660042 €5,70

Vue 2 Position 120/120 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 2 Position 653 - Ref 1607A3500K - Bloc D Accus1607A3500K €242,40

Vue 2 Position 653 - Ref 1607A35014 - Bloc D Accus1607A35014 €297,60

Vue 2 Position 120/124 - Ref 1611316021 - Collier De Serrage1611316021 €12,36

Vue 2 Position 651 - Ref 1613001009 - Butee De Profondeur1613001009 €13,92

Vue 2 Position 120/122 - Ref 1613231010 - Bouton-Poussoir1613231010 €7,80

Vue 2 Position 120/125 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 892 - Ref 1615430001 - Tube De Graisse1615430001 €53,04

Vue 2 Position 893 - Ref 1615430002 - Tube De Graisse1615430002 €109,20

Vue 2 Position 895 - Ref 1615430019 - Reservoir D’huile1615430019 €118,20

Vue 2 Position 894 - Ref 1615430020 - Tube De Graisse1615430020 €53,04

Vue 2 Position 120/121 - Ref 1617000475 - Support De Fixation1617000475 €27,96

Vue 2 Position 653 - Ref 1617S020T1 - Bloc D Accus1617S020T1 €168,00

Vue 2 Position 653 - Ref 1617S020T2 - Bloc D Accus1617S020T2 €168,00

Vue 2 Position 654 - Ref 1617S023N2 - Chargeur Rapide1617S023N2 €168,00

Vue 2 Position 120 - Ref 1619P17171 - Poignee Auxiliaire1619P17171 €63,60

Vue 2 Position 691 - Ref 1619P17425 - Bouchon A Declic1619P17425 €15,84

Vue 2 Position 653/1 - Ref 2601115537 - Etiquette Adhesive2601115537 €7,80

Vue 2 Position 120/123 - Ref 2604610028 - Ressort De Compression2604610028 €7,80

Vue 2 Position 654 - Ref 2607225937 - Chargeur2607225937 €265,20

Vue 2 Position 654 - Ref 2607226251 - Chargeur Rapide2607226251 €153,00

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Toutes les pièces détachées d’origine pour le marteau perforateur Bosch GBH18V-24 (référence 3 611 J23 220) sont réunies ici. Repérez le numéro de position sur la vue éclatée, relevez la référence Bosch correspondante et commandez la bonne pièce.

Bien choisir sa pièce

Plusieurs versions d’un même modèle peuvent exister : contrôlez que la référence 3 611 J23 220 figure bien sur votre machine, puis identifiez la pièce grâce à son numéro de position sur la vue éclatée.

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
