Pièces détachées marteau perforateur Bosch GSH 5 HX (3 611 C38 8C0)

En stockPièce d'origine

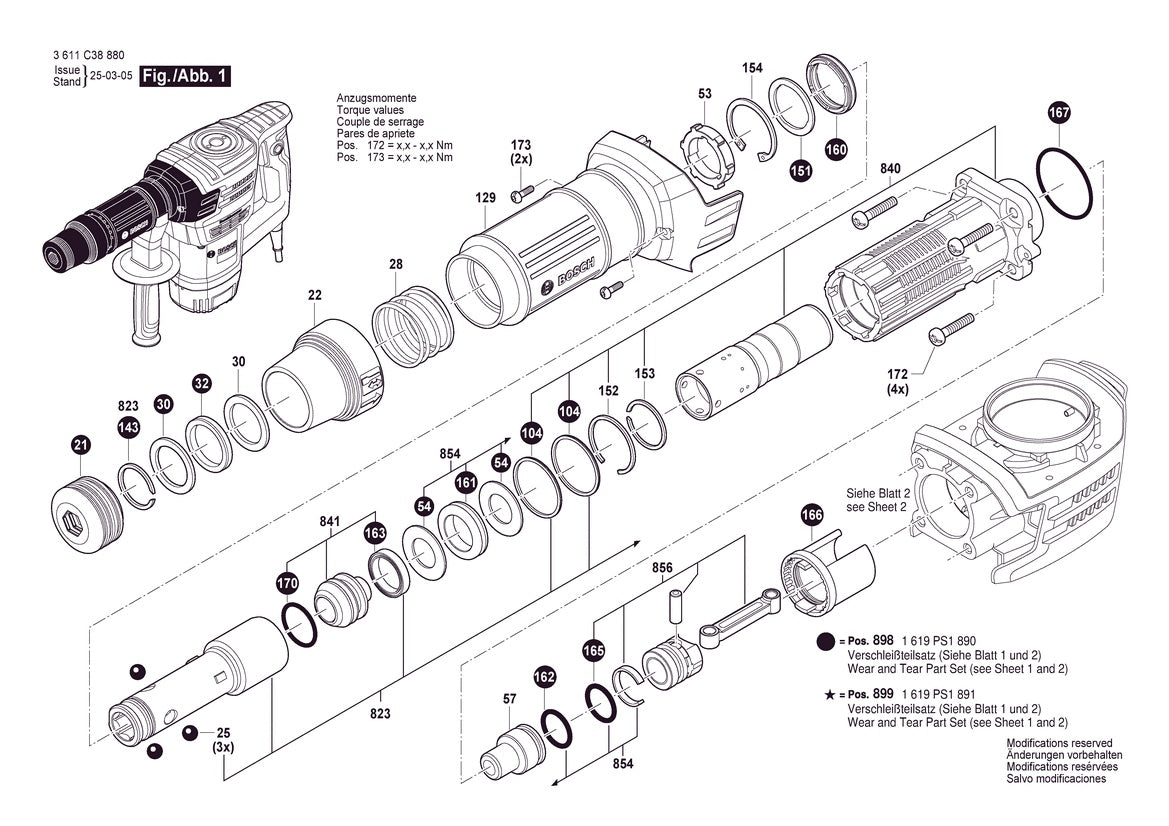

Vue éclatée Bosch GSH 5 HX 3 611 C38 8C0 - page 1

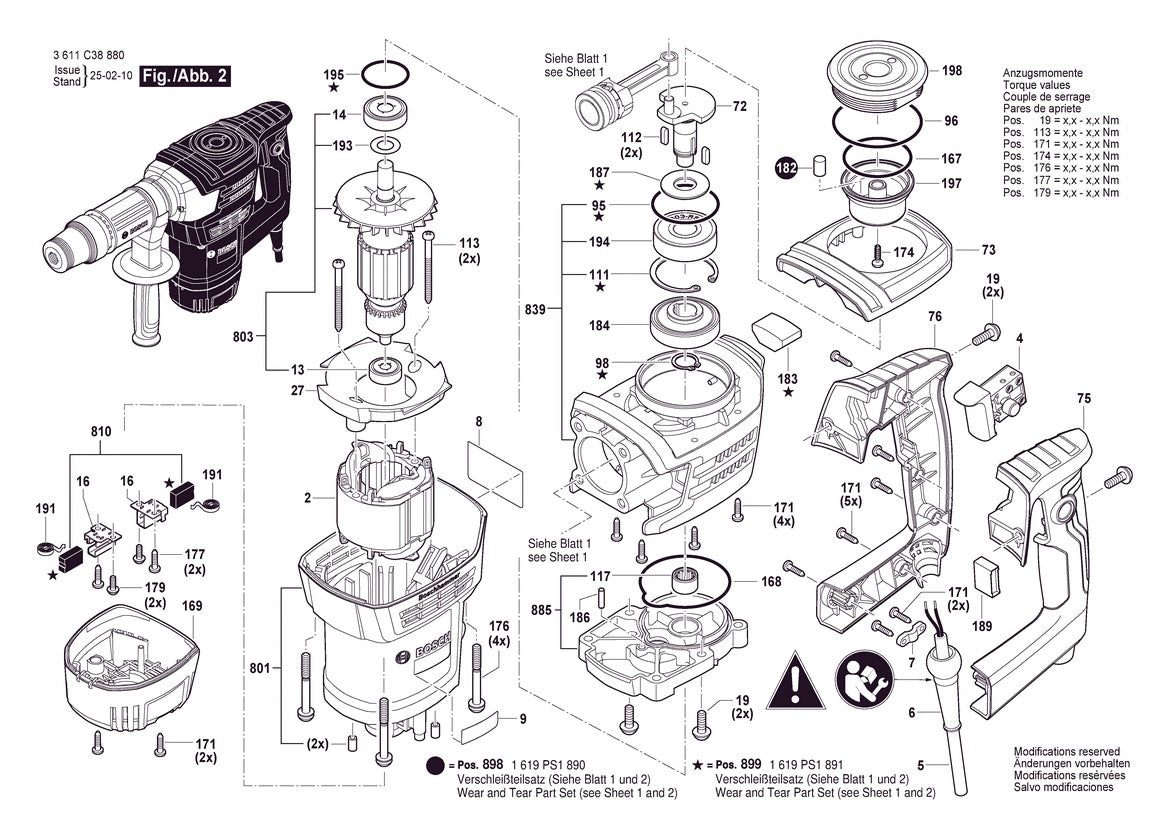

Vue éclatée Bosch GSH 5 HX 3 611 C38 8C0 - page 2

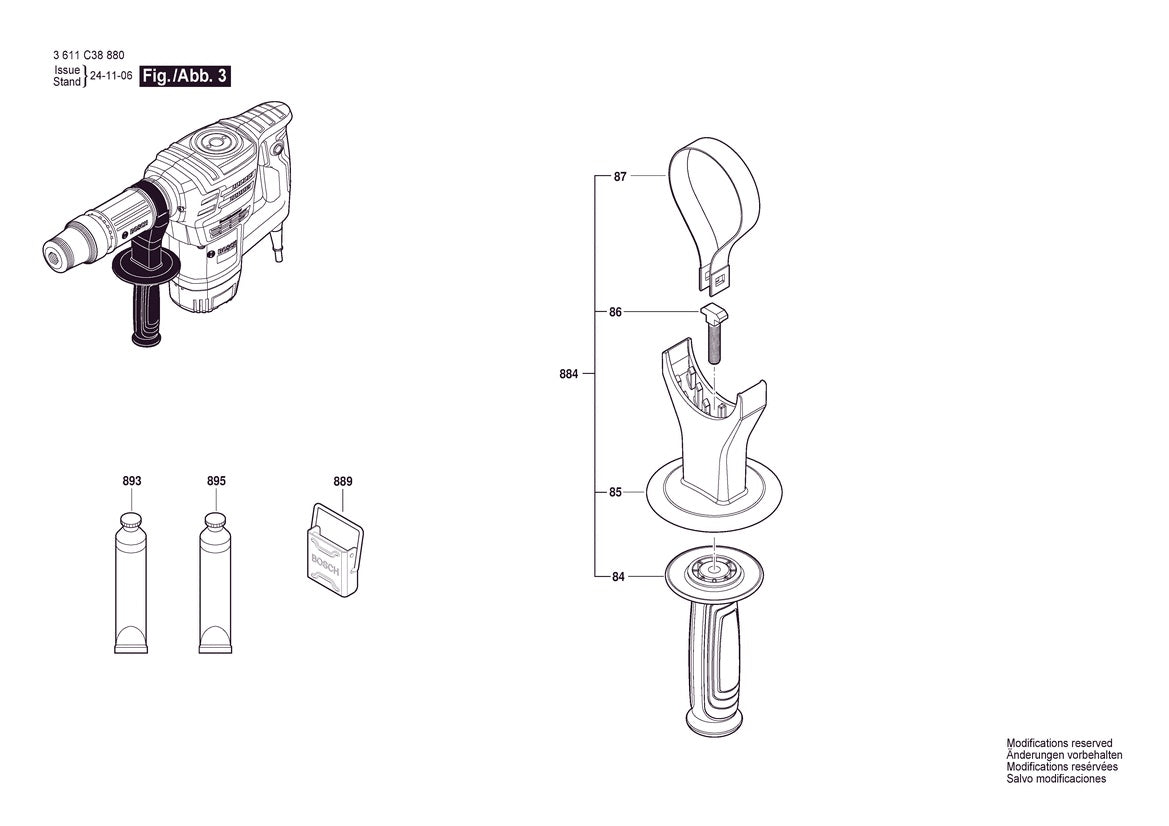

Vue éclatée Bosch GSH 5 HX 3 611 C38 8C0 - page 3

Réf. 1610210079Marque : Bosch

Pièces détachées marteau perforateur Bosch GSH 5 HX (3 611 C38 8C0)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€19,68 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

89 positions

Pos. Description

Vue 1 Position 165 - Ref 1610210079 - Joint torique1610210079 €19,68

Vue 1 Position 162 - Ref 1610210163 - Joint torique1610210163 €19,68

Vue 1 Position 163 - Ref 1610290125 - joint d’étanchéité1610290125 €27,96

Vue 1 Position 172 - Ref 1613435013 - Vis A Tete Bombee Torx1613435013 €10,02

Vue 1 Position 153 - Ref 1614601030 - Anneau élastique1614601030 €10,98

Vue 1 Position 173 - Ref 1619P01380 - Vis1619P01380 €5,70

Vue 1 Position 143 - Ref 1619P08752 - Anneau de retenue1619P08752 €7,80

Vue 1 Position 22 - Ref 1619P08758 - Manchon De Protection1619P08758 €34,32

Vue 1 Position 28 - Ref 1619P08759 - Ressort De Compression1619P08759 €7,80

Vue 1 Position 30 - Ref 1619P08760 - Rondelle D’appui1619P08760 €7,80

Vue 1 Position 32 - Ref 1619P08761 - Bague D’amortissement1619P08761 €5,70

Vue 1 Position 54 - Ref 1619P08769 - Rondelle De Butee1619P08769 €7,80

Vue 1 Position 104 - Ref 1619P08783 - joint d’étanchéité1619P08783 €7,80

Vue 1 Position 160 - Ref 1619P08787 - Bague D’amortissement1619P08787 €7,80

Vue 1 Position 167 - Ref 1619P08792 - Joint torique1619P08792 €5,70

Vue 1 Position 166 - Ref 1619P14462 - Joint Torique1619P14462 €7,80

Vue 1 Position 152 - Ref 1619P14463 - Anneau élastique1619P14463 €10,02

Vue 1 Position 170 - Ref 1619P14472 - Joint torique1619P14472 €7,80

Vue 1 Position 21 - Ref 1619P14480 - Couronne Antipoussiere1619P14480 €17,76

Vue 1 Position 161 - Ref 1619P14753 - Bague D’amortissement1619P14753 €7,80

Vue 1 Position 823 - Ref 1619P14923 - Porte-Outil1619P14923 €109,20

Vue 1 Position 840 - Ref 1619P14926 - Boitier D’etande1619P14926 €109,20

Vue 1 Position 854 - Ref 1619P14929 - Rondelle De Butee1619P14929 €25,20

Vue 1 Position 129 - Ref 1619PS1867 - Manchon De Recouvrement1619PS1867 €21,72

Vue 1 Position 841 - Ref 1619PS1879 - Percuteur1619PS1879 €12,36

Vue 1 Position 53 - Ref 1619PS1880 - Rondelle1619PS1880 €13,92

Vue 1 Position 57 - Ref 1619PS1881 - Frappeur1619PS1881 €31,32

Vue 1 Position 151 - Ref 1619PS1883 - Rondelle De Butee1619PS1883 €13,92

Vue 1 Position 898 - Ref 1619PS1890 - Jeu Pieces D’usure1619PS1890 €48,60

Vue 1 Position 899 - Ref 1619PS1891 - Jeu Pieces D’usure1619PS1891 €34,32

Vue 1 Position 856 - Ref 1619PS1892 - Piston De Marteau1619PS1892 €12,36

Vue 1 Position 25 - Ref 1903230016 - Bille1903230016 €13,92

Vue 1 Position 154 - Ref 2916660019 - Anneau de retenue2916660019 €15,84

Vue 2 Position 9 - Ref 1613435013 - Vis A Tete Bombee Torx1613435013 €10,02

Vue 2 Position 174 - Ref 1619P00228 - Vis1619P00228 €13,92

Vue 2 Position 182 - Ref 1619P00831 - Racleur En Feutre1619P00831 €5,70

Vue 2 Position 167 - Ref 1619P08792 - Joint torique1619P08792 €5,70

Vue 2 Position 95 - Ref 1619PS1828 - Joint torique1619PS1828 €12,36

Vue 2 Position 194 - Ref 1619PS1829 - Roulement A Billes Rigide1619PS1829 €23,28

Vue 2 Position 111 - Ref 1619PS1830 - Anneau élastique1619PS1830 €10,98

Vue 2 Position 72 - Ref 1619PS1831 - Arbre-Manivelle1619PS1831 €27,96

Vue 2 Position 112 - Ref 1619PS1832 - Clavette Mince1619PS1832 €10,98

Vue 2 Position 184 - Ref 1619PS1833 - Engrenage1619PS1833 €25,20

Vue 2 Position 98 - Ref 1619PS1834 - Anneau élastique1619PS1834 €10,98

Vue 2 Position 117 - Ref 1619PS1835 - Couronne D’aiguilles1619PS1835 €15,84

Vue 2 Position 168 - Ref 1619PS1836 - joint d’étanchéité1619PS1836 €12,36

Vue 2 Position 19 - Ref 1619PS1837 - Vis1619PS1837 €10,98

Vue 2 Position 195 - Ref 1619PS1838 - Joint torique1619PS1838 €12,36

Vue 2 Position 14 - Ref 1619PS1839 - Roulement A Billes Rigide1619PS1839 €17,76

Vue 2 Position 193 - Ref 1619PS1840 - Rondelle De Butee1619PS1840 €10,98

Vue 2 Position 73 - Ref 1619PS1841 - Couvercle De Carter1619PS1841 €13,92

Vue 2 Position 13 - Ref 1619PS1842 - Roulement A Billes Rigide1619PS1842 €13,92

Vue 2 Position 113 - Ref 1619PS1843 - Vis1619PS1843 €10,98

Vue 2 Position 27 - Ref 1619PS1844 - Deflecteur D’air1619PS1844 €12,36

Vue 2 Position 176 - Ref 1619PS1846 - Vis1619PS1846 €10,98

Vue 2 Position 16 - Ref 1619PS1847 - Porte-Charbon1619PS1847 €13,92

Vue 2 Position 191 - Ref 1619PS1848 - Ressort Spiral1619PS1848 €10,98

Vue 2 Position 177 - Ref 1619PS1849 - Vis1619PS1849 €10,98

Vue 2 Position 179 - Ref 1619PS1850 - Vis1619PS1850 €10,98

Vue 2 Position 169 - Ref 1619PS1851 - Couvercle De Ventilateur1619PS1851 €15,84

Vue 2 Position 76 - Ref 1619PS1852 - Poignee Couvercle1619PS1852 €19,68

Vue 2 Position 75 - Ref 1619PS1853 - Poignee1619PS1853 €19,68

Vue 2 Position 4 - Ref 1619PS1854 - Commutateur1619PS1854 €21,72

Vue 2 Position 189 - Ref 1619PS1855 - Condensateur Electrolyte1619PS1855 €12,36

Vue 2 Position 7 - Ref 1619PS1856 - Collier De Fixation1619PS1856 €10,98

Vue 2 Position 171 - Ref 1619PS1857 - Vis1619PS1857 €10,98

Vue 2 Position 6 - Ref 1619PS1863 - Manchon1619PS1863 €19,68

Vue 2 Position 186 - Ref 1619PS1864 - Broche1619PS1864 €10,98

Vue 2 Position 187 - Ref 1619PS1865 - Rondelle De Butee1619PS1865 €10,98

Vue 2 Position 183 - Ref 1619PS1866 - Racleur En Feutre1619PS1866 €12,36

Vue 2 Position 197 - Ref 1619PS1868 - Recouvrement1619PS1868 €10,98

Vue 2 Position 198 - Ref 1619PS1869 - Chape1619PS1869 €13,92

Vue 2 Position 96 - Ref 1619PS1870 - Joint torique1619PS1870 €10,98

Vue 2 Position 839 - Ref 1619PS1872 - Carter D’engrenages1619PS1872 €78,60

Vue 2 Position 885 - Ref 1619PS1873 - Carter De Liaison1619PS1873 €34,32

Vue 2 Position 801 - Ref 1619PS1877 - Carter De Moteur1619PS1877 €34,32

Vue 2 Position 810 - Ref 1619PS1878 - Jeu De Balais1619PS1878 €15,84

Vue 2 Position 9 - Ref 1619PS1889 - Plaque De Marque1619PS1889 €17,76

Vue 2 Position 898 - Ref 1619PS1890 - Jeu Pieces D’usure1619PS1890 €48,60

Vue 2 Position 899 - Ref 1619PS1891 - Jeu Pieces D’usure1619PS1891 €34,32

Vue 2 Position 2 - Ref 1619PS6686 - Épanouissement Polaire1619PS6686 €78,60

Vue 3 Position 84 - Ref 160202509C - Poignee Auxiliaire160202509C €17,76

Vue 3 Position 87 - Ref 1611316019 - Collier De Serrage1611316019 €15,84

Vue 3 Position 86 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 3 Position 893 - Ref 1615430002 - Tube De Graisse1615430002 €109,20

Vue 3 Position 895 - Ref 1615430015 - Tube De Graisse1615430015 €93,00

Vue 3 Position 85 - Ref 1619P09926 - Support De Fixation1619P09926 €17,76

Vue 3 Position 884 - Ref 1619PS0507 - Poignee Auxiliaire1619PS0507 €34,32

Vue 3 Position 889 - Ref 1619PS1871 - Verrou De Maintien1619PS1871 €13,92

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Toutes les pièces détachées d’origine pour le marteau perforateur Bosch GSH 5 HX (référence 3 611 C38 8C0) sont réunies ici. Repérez le numéro de position sur la vue éclatée, relevez la référence Bosch correspondante et commandez la bonne pièce.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GSH 5 HX
Le numéro de position de chaque composant
Les références Bosch d’origine (89 pièces)

Une pièce d’usure changée à temps évite une panne bien plus coûteuse.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
