Pièces détachées marteau perforateur Bosch GSH14VB (3 611 C44 130)

En stockPièce d'origine

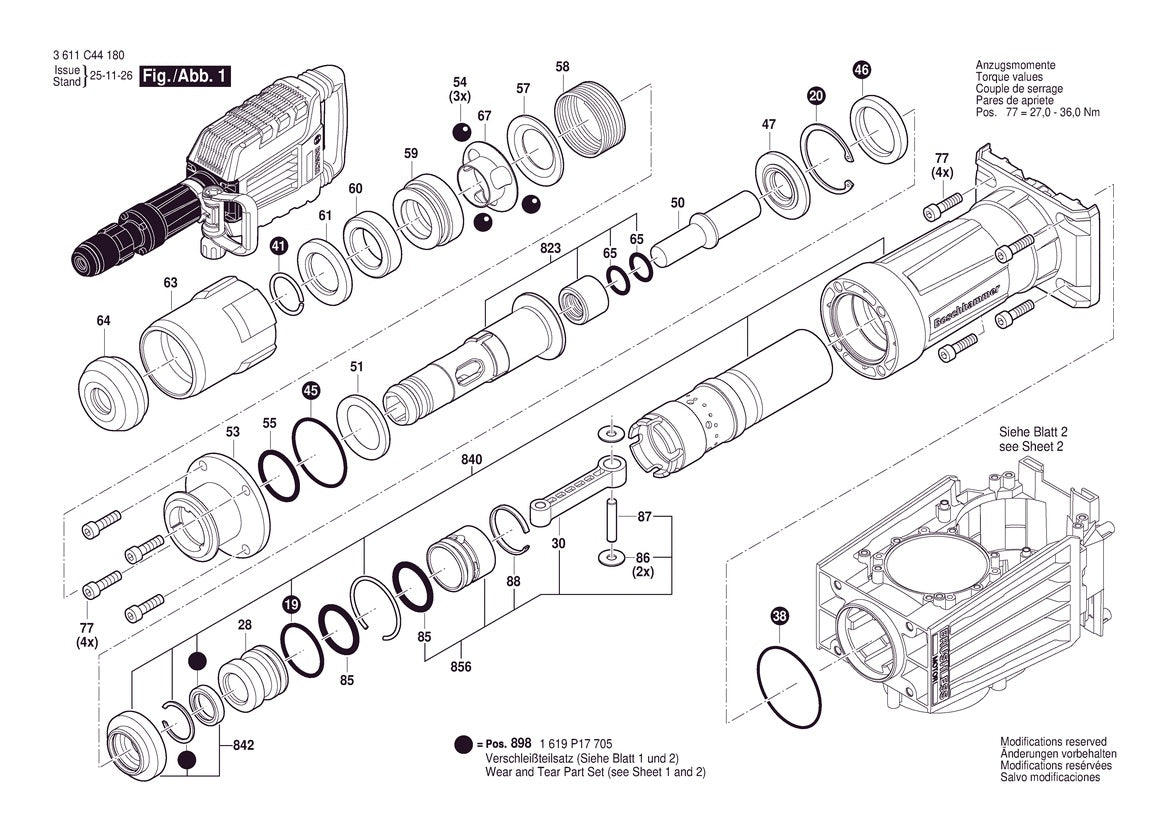

Vue éclatée Bosch GSH14VB 3 611 C44 130 - page 1

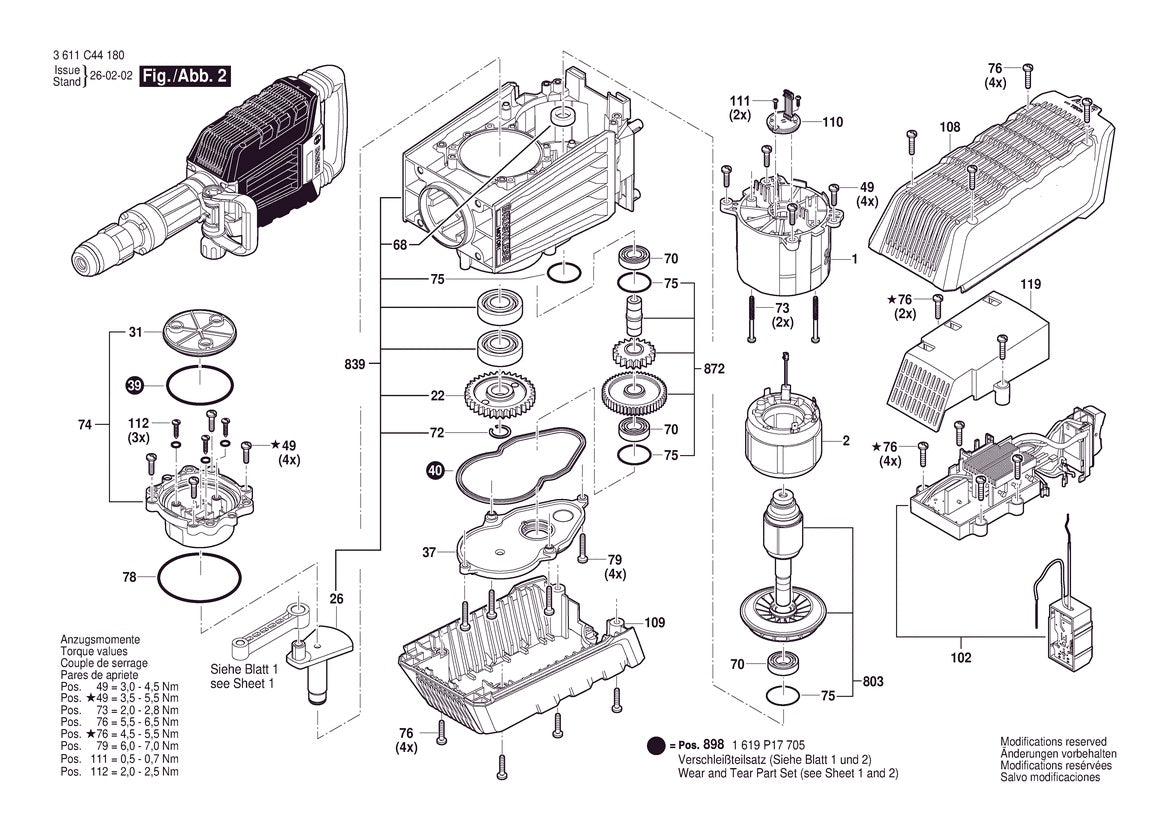

Vue éclatée Bosch GSH14VB 3 611 C44 130 - page 2

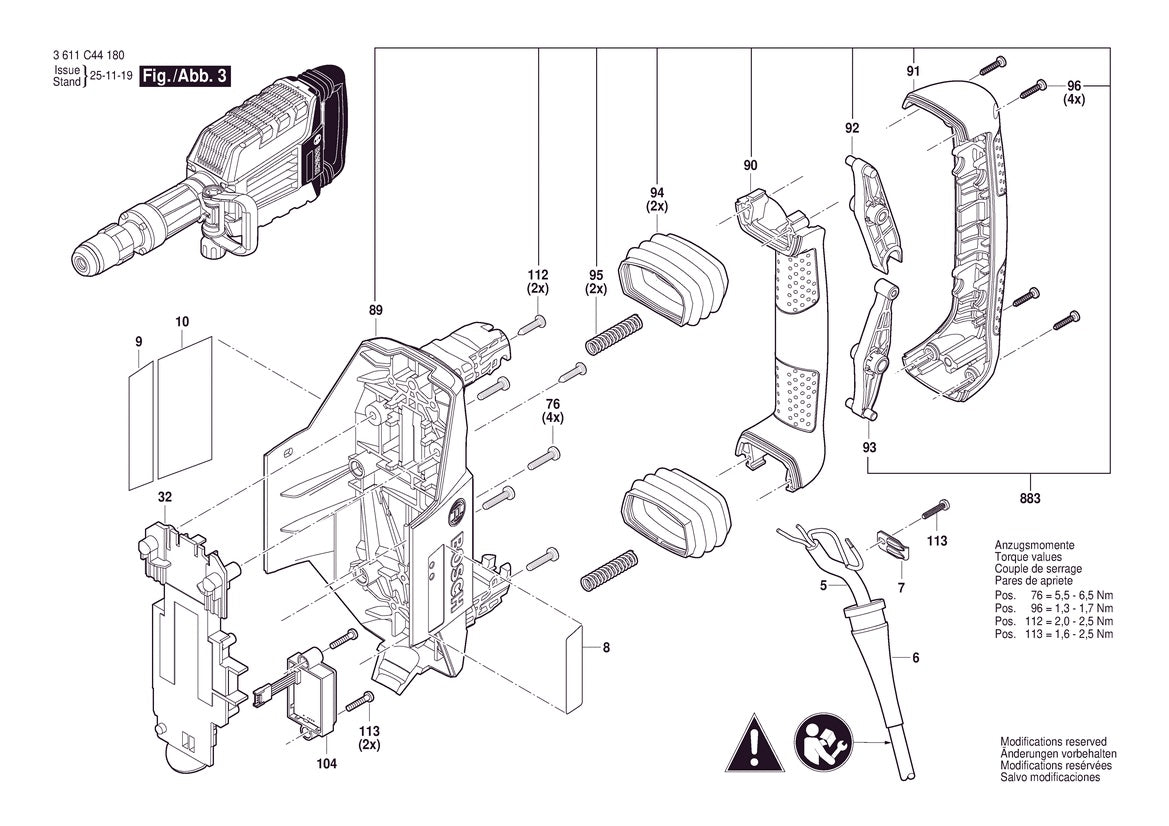

Vue éclatée Bosch GSH14VB 3 611 C44 130 - page 3

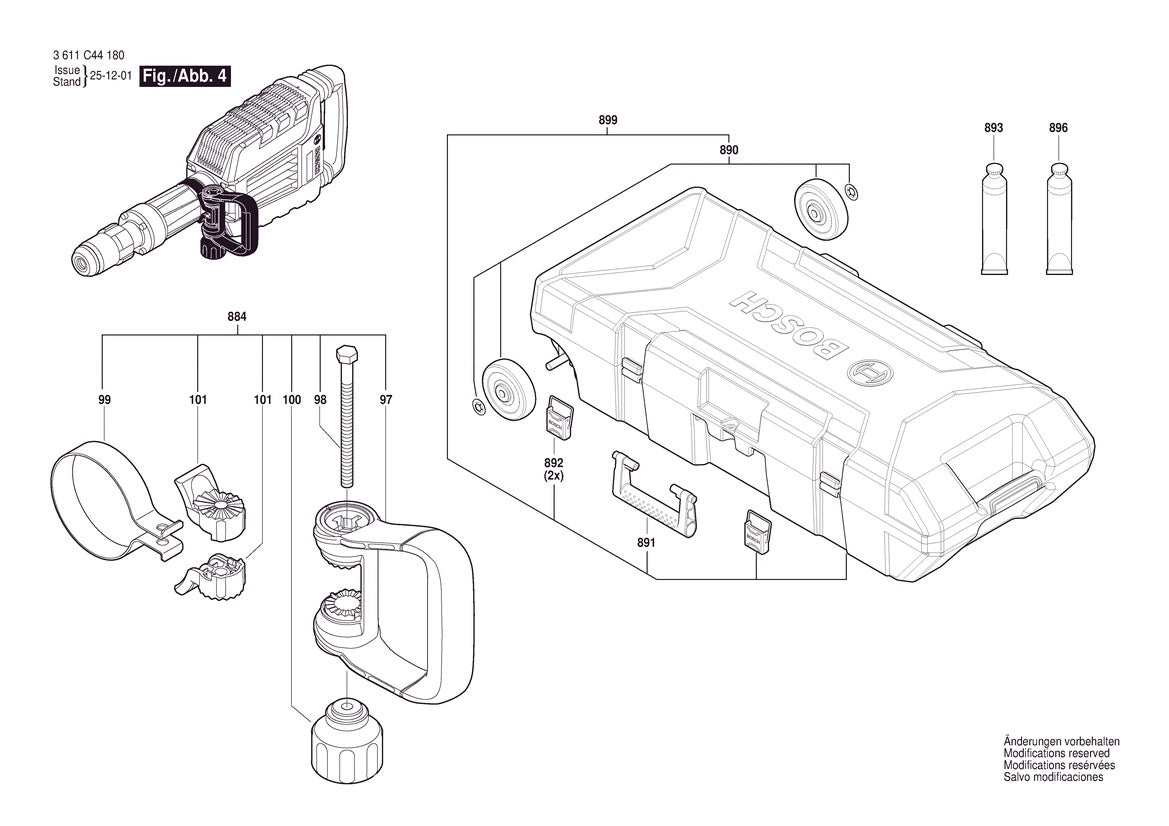

Vue éclatée Bosch GSH14VB 3 611 C44 130 - page 4

Réf. 1610100021Marque : Bosch

Pièces détachées marteau perforateur Bosch GSH14VB (3 611 C44 130)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€5,70 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

94 positions

Pos. Description

Vue 1 Position 86 - Ref 1610100021 - Disque1610100021 €5,70

Vue 1 Position 85 - Ref 1610210217 - Joint torique1610210217 €17,76

Vue 1 Position 88 - Ref 1610500024 - Segment de retenue1610500024 €7,80

Vue 1 Position 87 - Ref 1613101014 - Goupille Cylindrique1613101014 €10,02

Vue 1 Position 58 - Ref 1614621002 - Ressort De Compression1614621002 €10,02

Vue 1 Position 19 - Ref 1619P16779 - Joint torique1619P16779 €15,84

Vue 1 Position 28 - Ref 1619P16786 - Frappeur1619P16786 €63,60

Vue 1 Position 30 - Ref 1619P16788 - Bielle1619P16788 €17,76

Vue 1 Position 38 - Ref 1619P16794 - Joint torique1619P16794 €5,70

Vue 1 Position 45 - Ref 1619P16799 - Joint torique1619P16799 €5,70

Vue 1 Position 47 - Ref 1619P16801 - Disque1619P16801 €19,68

Vue 1 Position 50 - Ref 1619P16802 - Percuteur1619P16802 €78,60

Vue 1 Position 51 - Ref 1619P16803 - Bague D’amortissement1619P16803 €21,72

Vue 1 Position 53 - Ref 1619P16804 - Bride1619P16804 €109,20

Vue 1 Position 54 - Ref 1619P16805 - Bille1619P16805 €5,70

Vue 1 Position 55 - Ref 1619P16806 - Joint torique1619P16806 €13,92

Vue 1 Position 57 - Ref 1619P16807 - Tole De Maintien1619P16807 €17,76

Vue 1 Position 59 - Ref 1619P16808 - Douille de butée1619P16808 €78,60

Vue 1 Position 60 - Ref 1619P16809 - Bague D’amortissement1619P16809 €10,02

Vue 1 Position 61 - Ref 1619P16810 - Rondelle D’appui1619P16810 €19,68

Vue 1 Position 63 - Ref 1619P16812 - Manchon De Protection1619P16812 €17,76

Vue 1 Position 64 - Ref 1619P16813 - Bouchon de protection1619P16813 €17,76

Vue 1 Position 65 - Ref 1619P16814 - Joint torique1619P16814 €17,76

Vue 1 Position 67 - Ref 1619P16815 - Disque De Commande1619P16815 €13,92

Vue 1 Position 20 - Ref 1619P17054 - Anneau élastique1619P17054 €7,80

Vue 1 Position 41 - Ref 1619P17056 - Anneau élastique1619P17056 €5,70

Vue 1 Position 46 - Ref 1619P17426 - Bague D’amortissement1619P17426 €25,20

Vue 1 Position 840 - Ref 1619P17699 - Boitier D’etande1619P17699 €297,60

Vue 1 Position 823 - Ref 1619P17701 - Porte-Outil1619P17701 €265,20

Vue 1 Position 856 - Ref 1619P17702 - Piston De Marteau1619P17702 €100,80

Vue 1 Position 898 - Ref 1619P17705 - Jeu Pieces D’usure1619P17705 €109,20

Vue 1 Position 842 - Ref 1619P17797 - Disque1619P17797 €78,60

Vue 1 Position 77 - Ref 2910151246 - Vis cyl SixPans Creux CHC2910151246 €10,98

Vue 2 Position 2 - Ref 1600A021VS - Stator1600A021VS €220,20

Vue 2 Position 75 - Ref 1610210130 - Joint torique1610210130 €23,28

Vue 2 Position 68 - Ref 1610290119 - Joint A Lèvres1610290119 €15,84

Vue 2 Position 73 - Ref 1613435009 - Vis à Tôle1613435009 €7,80

Vue 2 Position 112 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 2 Position 49 - Ref 1613435016 - Vis A Tete Bombee Torx1613435016 €10,02

Vue 2 Position 111 - Ref 1619P00220 - Vis A Tete Bombee Torx1619P00220 €5,70

Vue 2 Position 76 - Ref 1619P07816 - Vis A Tete Bombee Torx1619P07816 €5,70

Vue 2 Position 70 - Ref 1619P10533 - Roulement A Billes Rigide1619P10533 €25,20

Vue 2 Position 1 - Ref 1619P16776 - Carter De Moteur1619P16776 €23,28

Vue 2 Position 22 - Ref 1619P16781 - Roue Cylindrique1619P16781 €44,52

Vue 2 Position 26 - Ref 1619P16785 - Arbre A Balourd1619P16785 €53,04

Vue 2 Position 31 - Ref 1619P16789 - Couvercle De Carter1619P16789 €10,02

Vue 2 Position 37 - Ref 1619P16793 - Flasque De Palier1619P16793 €40,56

Vue 2 Position 39 - Ref 1619P16795 - Joint torique1619P16795 €7,80

Vue 2 Position 40 - Ref 1619P16796 - Joint1619P16796 €10,02

Vue 2 Position 74 - Ref 1619P16816 - Cartouche De Graisse1619P16816 €13,92

Vue 2 Position 78 - Ref 1619P16817 - Joint torique1619P16817 €7,80

Vue 2 Position 108 - Ref 1619P16826 - Recouvrement1619P16826 €53,04

Vue 2 Position 109 - Ref 1619P16827 - Recouvrement1619P16827 €44,52

Vue 2 Position 119 - Ref 1619P16829 - Recouvrement1619P16829 €17,76

Vue 2 Position 110 - Ref 1619P16864 - Module Electronique1619P16864 €34,32

Vue 2 Position 803 - Ref 1619P17697 - Rotor1619P17697 €220,20

Vue 2 Position 872 - Ref 1619P17698 - Roue Cylindrique1619P17698 €140,40

Vue 2 Position 839 - Ref 1619P17700 - Carter D’engrenages1619P17700 €297,60

Vue 2 Position 898 - Ref 1619P17705 - Jeu Pieces D’usure1619P17705 €109,20

Vue 2 Position 102 - Ref 1619PS0902 - Module Electronique1619PS0902 €367,20

Vue 2 Position 102 - Ref 1619PS6270 - Module Electronique1619PS6270 €71,40

Vue 2 Position 72 - Ref 3600224001 - Anneau élastique3600224001 €13,92

Vue 2 Position 79 - Ref 3603435003 - Vis autotaradeuse p. défo3603435003 €12,36

Vue 3 Position 7 - Ref 1601302018 - Collier De Fixation1601302018 €7,80

Vue 3 Position 5 - Ref 1604460449 - Câble d alimentation1604460449 €71,40

Vue 3 Position 6 - Ref 1610703053 - Manchon1610703053 €10,98

Vue 3 Position 92 - Ref 1612026159 - Levier De Renvoi1612026159 €10,02

Vue 3 Position 93 - Ref 1612026160 - Levier De Renvoi1612026160 €10,02

Vue 3 Position 112 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 3 Position 90 - Ref 1615132133 - Poignee Couvercle1615132133 €21,72

Vue 3 Position 91 - Ref 1615132134 - Poignee Couvercle1615132134 €34,32

Vue 3 Position 96 - Ref 1619P00105 - Vis A Tete Bombee Torx1619P00105 €7,80

Vue 3 Position 76 - Ref 1619P07816 - Vis A Tete Bombee Torx1619P07816 €5,70

Vue 3 Position 32 - Ref 1619P16790 - Jeu D’interrupteurs1619P16790 €13,92

Vue 3 Position 94 - Ref 1619P17119 - Soufflet1619P17119 €10,02

Vue 3 Position 95 - Ref 1619P17120 - Ressort De Compression1619P17120 €5,70

Vue 3 Position 10 - Ref 1619P17563 - Etiquette Adhesive1619P17563 €7,80

Vue 3 Position 883 - Ref 1619P17703 - Poignee1619P17703 €140,40

Vue 3 Position 89 - Ref 1619PS6269 - Arriere De Boitier1619PS6269 €57,96

Vue 3 Position 104 - Ref 1619PS6270 - Module Electronique1619PS6270 €71,40

Vue 3 Position 9 - Ref 1619PS6498 - Plaque De Marque1619PS6498 €15,84

Vue 3 Position 113 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 4 Position 101 - Ref 1600A008BL - Piece De Serrage1600A008BL €10,98

Vue 4 Position 97 - Ref 160202508D - Poignee Auxiliaire160202508D €48,60

Vue 4 Position 99 - Ref 1611316028 - Collier De Serrage1611316028 €17,76

Vue 4 Position 896 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 4 Position 893 - Ref 1615430014 - Tube De Graisse1615430014 €31,32

Vue 4 Position 100 - Ref 1619P16922 - Bouton Etoile1619P16922 €13,92

Vue 4 Position 884 - Ref 1619P17704 - Poignee Auxiliaire1619P17704 €100,80

Vue 4 Position 890 - Ref 1619P17891 - Train De Roues1619P17891 €85,20

Vue 4 Position 891 - Ref 1619P17892 - Poignee1619P17892 €19,68

Vue 4 Position 892 - Ref 1619P17893 - Serrure1619P17893 €19,68

Vue 4 Position 899 - Ref 1619PS1246 - Coffret De Transport1619PS1246 €168,00

Vue 4 Position 98 - Ref 2911021267 - Vis Tête Hexagonale2911021267 €13,92

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Vous cherchez une pièce pour votre marteau perforateur Bosch GSH14VB ? Moteur, carter, interrupteur, roulements, visserie et pièces d’usure de la référence 3 611 C44 130 sont tous listés ici.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch GSH14VB
Le numéro de position de chaque composant
Les références Bosch d’origine (94 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.
