Pièces détachées marteau perforateur Bosch PBH 14-E (0 603 243 732)

En stockPièce d'origine

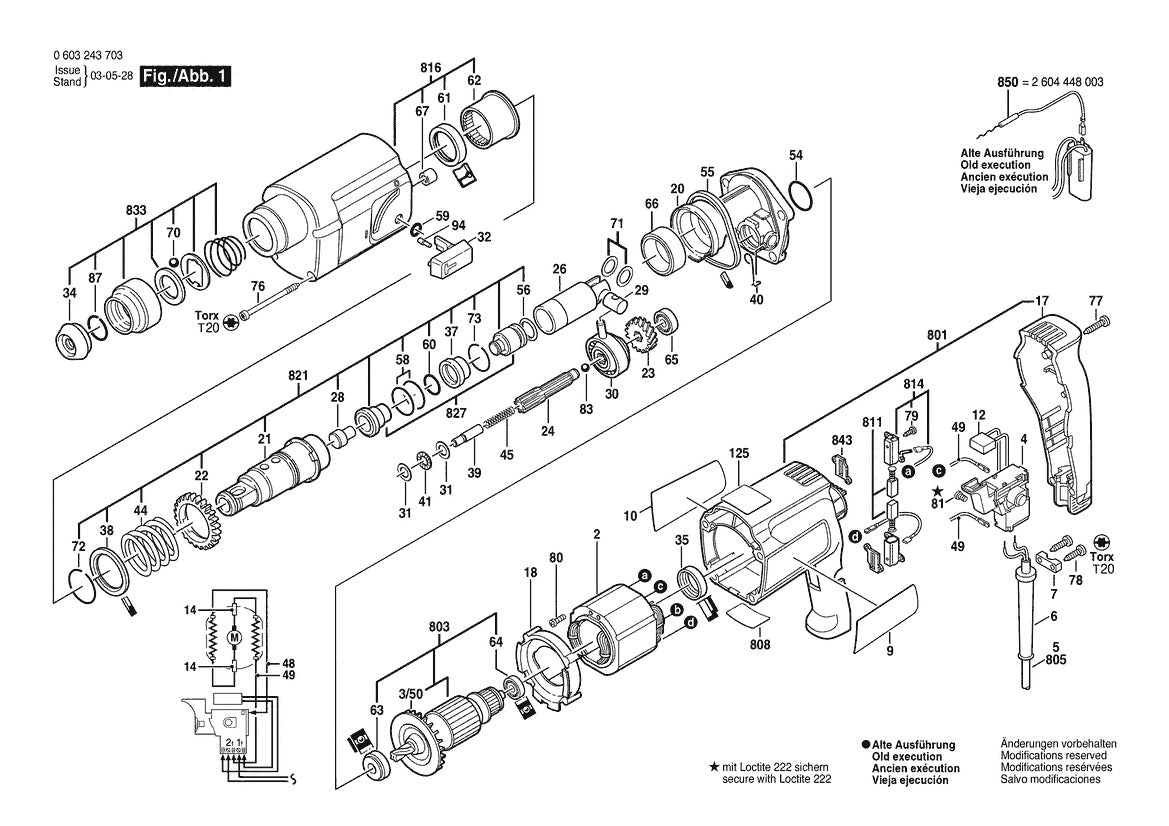

Vue éclatée Bosch PBH 14-E 0 603 243 732 - page 1

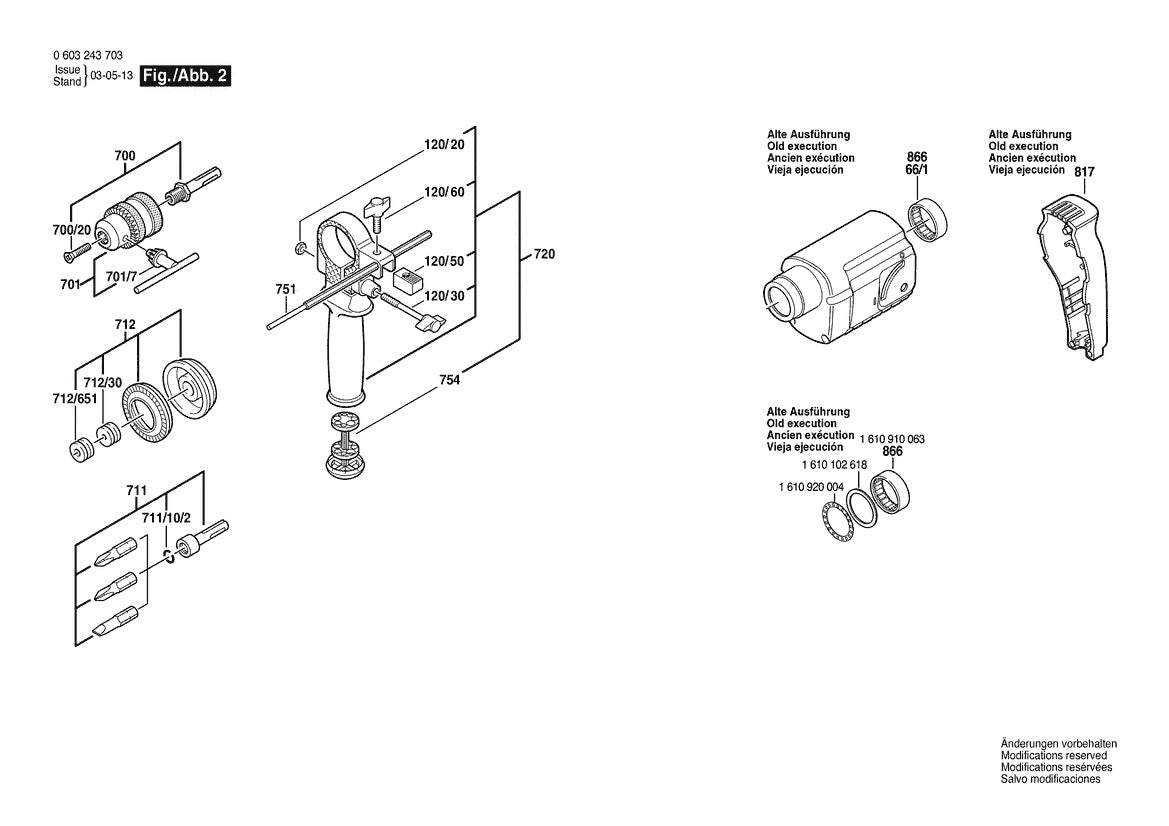

Vue éclatée Bosch PBH 14-E 0 603 243 732 - page 2

Réf. 160111A3H3Marque : Bosch

Pièces détachées marteau perforateur Bosch PBH 14-E (0 603 243 732)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,98 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

80 positions

Pos. Description

Vue 1 Position 808 - Ref 160111A3H3 - Plaque signalétique160111A3H3 €10,98

Vue 1 Position 78 - Ref 1603435050 - Vis à Tôle1603435050 €7,80

Vue 1 Position 5 - Ref 1604460448 - Câble d alimentation1604460448 €48,60

Vue 1 Position 811 - Ref 1607014117 - Balai De Charbon1607014117 €27,96

Vue 1 Position 31 - Ref 1610100003 - Disque De Support1610100003 €7,80

Vue 1 Position 71 - Ref 1610101011 - Rondelle D’ajustage1610101011 €7,80

Vue 1 Position 38 - Ref 1610102022 - Rondelle D’appui1610102022 €10,02

Vue 1 Position 62 - Ref 1610202026 - Palier-Glisseur1610202026 €17,76

Vue 1 Position 35 - Ref 1610206021 - Bague En Caoutchouc1610206021 €7,80

Vue 1 Position 55 - Ref 1610206023 - joint d’étanchéité1610206023 €12,36

Vue 1 Position 58 - Ref 1610210058 - Joint torique1610210058 €10,98

Vue 1 Position 54 - Ref 1610210068 - Joint torique1610210068 €7,80

Vue 1 Position 59 - Ref 1610210069 - Joint torique1610210069 €5,70

Vue 1 Position 56 - Ref 1610210070 - Joint torique1610210070 €10,98

Vue 1 Position 60 - Ref 1610210073 - Joint torique1610210073 €10,02

Vue 1 Position 61 - Ref 1610283017 - Bague D’etancheite1610283017 €23,28

Vue 1 Position 66 - Ref 1610301000 - Coussinet1610301000 €10,98

Vue 1 Position 37 - Ref 1610390011 - Douille D’amortissement1610390011 €13,92

Vue 1 Position 34 - Ref 1610508008 - Bouchon de protection1610508008 €10,02

Vue 1 Position 18 - Ref 1610522008 - Deflecteur D’air1610522008 €5,70

Vue 1 Position 63 - Ref 1610905013 - Roulement A Billes Rigide1610905013 €27,96

Vue 1 Position 67 - Ref 1610910064 - Douille à aiguilles1610910064 €10,02

Vue 1 Position 41 - Ref 1610920003 - Couronne De Rouleaux1610920003 €15,84

Vue 1 Position 7 - Ref 1611035005 - Support De Cable1611035005 €10,02

Vue 1 Position 125 - Ref 1611110353 - Plaquette Indicatrice1611110353 €5,70

Vue 1 Position 10 - Ref 1611110417 - Plaquette Indicatrice1611110417 €10,02

Vue 1 Position 9 - Ref 1611110418 - Plaque De Marque1611110418 €15,84

Vue 1 Position 32 - Ref 1612026023 - Manette1612026023 €10,98

Vue 1 Position 24 - Ref 1613060010 - Arbre Dentele1613060010 €128,40

Vue 1 Position 39 - Ref 1613100013 - Goupille Cylindrique1613100013 €10,02

Vue 1 Position 29 - Ref 1613105012 - Axe De Piston1613105012 €13,92

Vue 1 Position 94 - Ref 1613120017 - Axe D’arret1613120017 €7,80

Vue 1 Position 28 - Ref 1613124026 - Percuteur1613124026 €12,36

Vue 1 Position 76 - Ref 1613435009 - Vis à Tôle1613435009 €7,80

Vue 1 Position 803 - Ref 1614010052 - Induit Avec Ventilateur1614010052 €140,40

Vue 1 Position 73 - Ref 1614601009 - Anneau élastique1614601009 €5,70

Vue 1 Position 45 - Ref 1614614001 - Ressort De Compression1614614001 €5,70

Vue 1 Position 44 - Ref 1614633001 - Ressort De Compression1614633001 €10,02

Vue 1 Position 40 - Ref 1614690001 - Ressort De Maintien1614690001 €5,70

Vue 1 Position 801 - Ref 1615108040 - Jeu De Pieces1615108040 €53,04

Vue 1 Position 20 - Ref 1615700037 - Bride Intermediaire1615700037 €100,80

Vue 1 Position 816 - Ref 1615806076 - Carter D’engrenages1615806076 €93,00

Vue 1 Position 30 - Ref 1615819005 - Palier d’entraînement1615819005 €78,60

Vue 1 Position 23 - Ref 1616320002 - Roue Cylindrique1616320002 €93,00

Vue 1 Position 22 - Ref 1616320007 - Roue Cylindrique1616320007 €23,28

Vue 1 Position 21 - Ref 1616490058 - Douille Crantee1616490058 €446,40

Vue 1 Position 814 - Ref 1617000130 - Porte-Balais1617000130 €17,76

Vue 1 Position 833 - Ref 1617000163 - Manchon De Protection1617000163 €23,28

Vue 1 Position 827 - Ref 1617000338 - Frappeur1617000338 €71,40

Vue 1 Position 821 - Ref 1617000931 - Douille Crantee1617000931 €559,20

Vue 1 Position 4 - Ref 1617200089 - Commutateur1617200089 €78,60

Vue 1 Position 12 - Ref 1617328021 - Condensateur Antiparasit.1617328021 €31,32

Vue 1 Position 26 - Ref 1618700052 - Piston De Marteau1618700052 €37,44

Vue 1 Position 65 - Ref 1900900228 - Roulement A Billes Rigide1900900228 €19,68

Vue 1 Position 70 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 83 - Ref 1903230309 - Bille1903230309 €7,80

Vue 1 Position 6 - Ref 2600703011 - Manchon2600703011 €12,36

Vue 1 Position 64 - Ref 2600905032 - Roulement A Billes2600905032 €17,76

Vue 1 Position 843 - Ref 2601015047 - Couronne Porte-Balais2601015047 €7,80

Vue 1 Position 81 - Ref 2603410001 - Vis à tête cylindrique2603410001 €7,80

Vue 1 Position 80 - Ref 2603435015 - Vis Empreinte Cruciforme2603435015 €10,02

Vue 1 Position 2 - Ref 2604220429 - Épanouissement Polaire2604220429 €63,60

Vue 1 Position 850 - Ref 2604448003 - Cable2604448003 €10,02

Vue 1 Position 49 - Ref 2604448005 - Cable2604448005 €7,80

Vue 1 Position 3/50 - Ref 2606610049 - Ventilateur2606610049 €10,02

Vue 1 Position 4 - Ref 2607200137 - Interrupteur2607200137 €128,40

Vue 1 Position 79 - Ref 2910211005 - Vis à Tôle2910211005 €5,70

Vue 1 Position 77 - Ref 2910211021 - Vis à Tôle2910211021 €7,80

Vue 1 Position 79 - Ref 2910211206 - Vis à Tôle2910211206 €5,70

Vue 1 Position 72 - Ref 2916540018 - Anneau élastique2916540018 €13,92

Vue 2 Position 866 - Ref 1610910063 - Douille à aiguilles1610910063 €19,68

Vue 2 Position 120/30 - Ref 1613480007 - Vis A Oreilles1613480007 €7,80

Vue 2 Position 120/60 - Ref 1613480008 - Vis A Oreilles1613480008 €7,80

Vue 2 Position 817 - Ref 1615132031 - Couvercle De Carter1615132031 €25,20

Vue 2 Position 720 - Ref 1619PB4323 - Poignee Auxiliaire1619PB4323 €27,96

Vue 2 Position 83 - Ref 1903230309 - Bille1903230309 €7,80

Vue 2 Position 700/20 - Ref 2603421226 - Vis à tête fraisée2603421226 €7,80

Vue 2 Position 711/10/2 - Ref 2604601004 - Anneau élastique2604601004 €7,80

Vue 2 Position 120/50 - Ref 2608040014 - Plaque De Fixation2608040014 €12,36

Vue 2 Position 120/20 - Ref 2915011007 - Ecrou Hex2915011007 €5,70

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Cette page regroupe l’ensemble des pièces du marteau perforateur Bosch PBH 14-E (0 603 243 732). La vue éclatée montre l’emplacement exact de chaque élément et le numéro qui lui correspond dans la liste.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch PBH 14-E
Le numéro de position de chaque composant
Les références Bosch d’origine (80 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
