Pièces détachées marteau perforateur Bosch PBH 2100 SRE (3 603 CA9 321)

En stockPièce d'origine

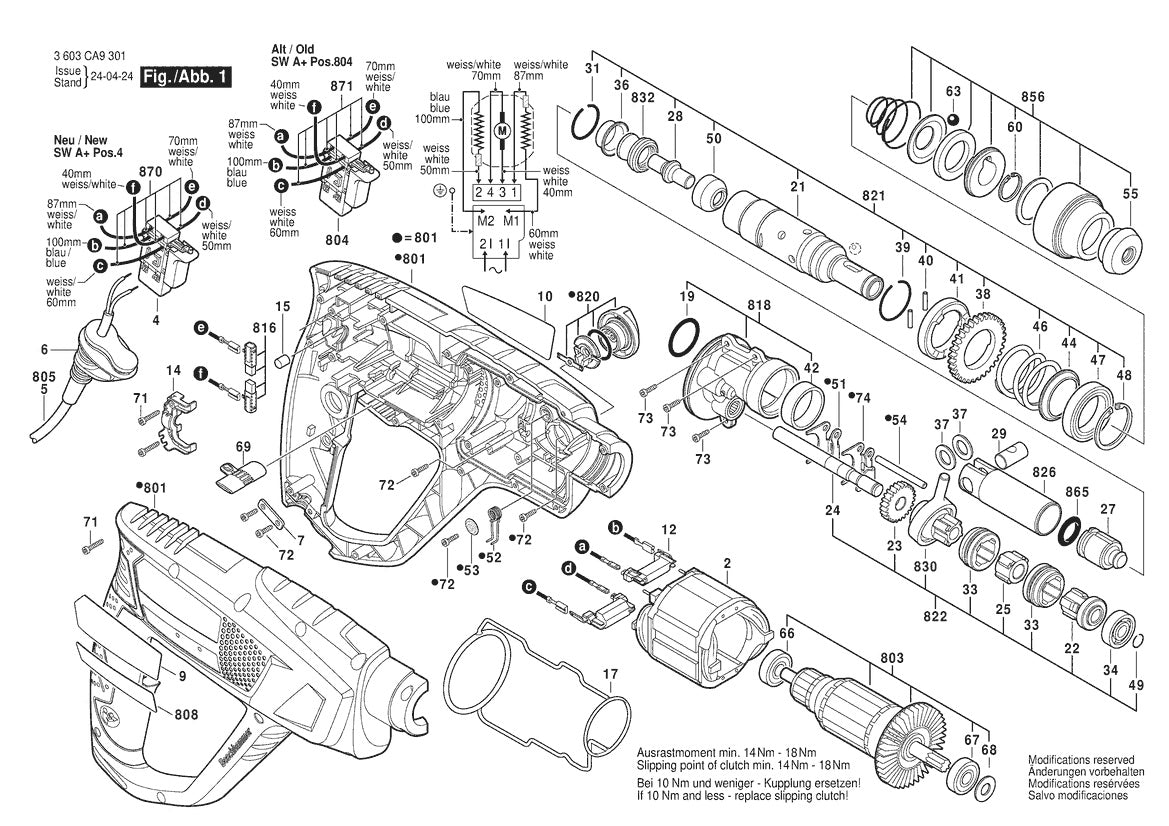

Vue éclatée Bosch PBH 2100 SRE 3 603 CA9 321 - page 1

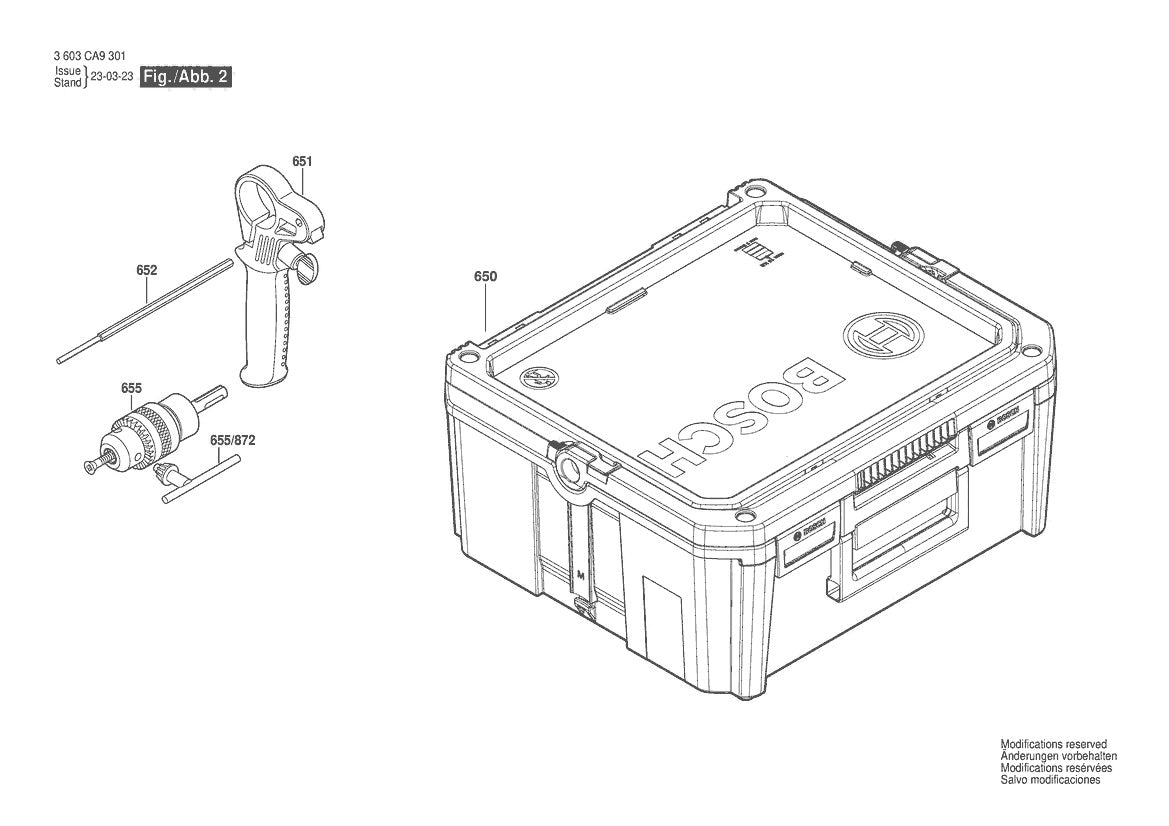

Vue éclatée Bosch PBH 2100 SRE 3 603 CA9 321 - page 2

Réf. 1610100016Marque : Bosch

Pièces détachées marteau perforateur Bosch PBH 2100 SRE (3 603 CA9 321)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€7,80 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

74 positions

Pos. Description

Vue 1 Position 37 - Ref 1610100016 - Disque De Guidage1610100016 €7,80

Vue 1 Position 41 - Ref 1610102072 - Disque-Cliquet1610102072 €19,68

Vue 1 Position 19 - Ref 1610210184 - Joint torique1610210184 €5,70

Vue 1 Position 865 - Ref 1610210186 - Joint torique1610210186 €10,02

Vue 1 Position 42 - Ref 1610301004 - Palier-Glisseur1610301004 €13,92

Vue 1 Position 55 - Ref 1610508052 - Bouchon de protection1610508052 €7,80

Vue 1 Position 36 - Ref 1610551008 - Tole De Maintien1610551008 €7,80

Vue 1 Position 67 - Ref 1610905033 - Roulement A Billes1610905033 €25,20

Vue 1 Position 34 - Ref 1610905034 - Roulement A Billes1610905034 €21,72

Vue 1 Position 47 - Ref 1610905035 - Roulement A Billes1610905035 €48,60

Vue 1 Position 17 - Ref 1611015054 - Joint1611015054 €21,72

Vue 1 Position 7 - Ref 1611035007 - Support De Cable1611035007 €5,70

Vue 1 Position 40 - Ref 1613100032 - Goupille Cylindrique1613100032 €5,70

Vue 1 Position 54 - Ref 1613100033 - Tige de Guide1613100033 €7,80

Vue 1 Position 29 - Ref 1613100034 - Axe De Piston1613100034 €12,36

Vue 1 Position 24 - Ref 1613101010 - Arbre D’entrainement1613101010 €19,68

Vue 1 Position 28 - Ref 1613124084 - Percuteur1613124084 €15,84

Vue 1 Position 2 - Ref 1614220182 - Épanouissement Polaire1614220182 €48,60

Vue 1 Position 68 - Ref 1614601052 - Rondelle plate1614601052 €5,70

Vue 1 Position 31 - Ref 1614601053 - Anneau élastique1614601053 €5,70

Vue 1 Position 48 - Ref 1614601054 - Anneau élastique1614601054 €7,80

Vue 1 Position 39 - Ref 1614601055 - Anneau élastique1614601055 €5,70

Vue 1 Position 60 - Ref 1614601077 - Anneau de retenue1614601077 €7,80

Vue 1 Position 46 - Ref 1614630002 - Ressort De Compression1614630002 €13,92

Vue 1 Position 14 - Ref 1615806187 - Console Terminale1615806187 €10,02

Vue 1 Position 21 - Ref 1615806188 - Tube De Marteau1615806188 €71,40

Vue 1 Position 23 - Ref 1616317070 - Roue Cylindrique1616317070 €25,20

Vue 1 Position 804 - Ref 1617200515 - Interrupteur1617200515 €37,44

Vue 1 Position 4 - Ref 1617200515 - Interrupteur1617200515 €37,44

Vue 1 Position 12 - Ref 1617328032 - Filtre D’antiparasitage1617328032 €23,28

Vue 1 Position 826 - Ref 1618700083 - Piston De Marteau1618700083 €27,96

Vue 1 Position 27 - Ref 1618710085 - Frappeur1618710085 €27,96

Vue 1 Position 71 - Ref 1619P00219 - Vis à Tôle1619P00219 €5,70

Vue 1 Position 72 - Ref 1619P00220 - Vis A Tete Bombee Torx1619P00220 €5,70

Vue 1 Position 53 - Ref 1619P00828 - Disque-Presseur1619P00828 €5,70

Vue 1 Position 49 - Ref 1619P00829 - Anneau élastique1619P00829 €5,70

Vue 1 Position 803 - Ref 1619P01771 - Induit1619P01771 €78,60

Vue 1 Position 818 - Ref 1619P01772 - Bride Intermediaire1619P01772 €37,44

Vue 1 Position 821 - Ref 1619P01773 - Tube De Marteau1619P01773 €100,80

Vue 1 Position 830 - Ref 1619P01775 - Palier d’entraînement1619P01775 €57,96

Vue 1 Position 871 - Ref 1619P01776 - Cable De Raccordement1619P01776 €19,68

Vue 1 Position 870 - Ref 1619P01776 - Cable De Raccordement1619P01776 €19,68

Vue 1 Position 816 - Ref 1619P01777 - Jeu De Balais1619P01777 €25,20

Vue 1 Position 822 - Ref 1619P01778 - Arbre D’entrainement1619P01778 €85,20

Vue 1 Position 33 - Ref 1619P01785 - Element De Commutation1619P01785 €10,02

Vue 1 Position 22 - Ref 1619P01786 - Pignon1619P01786 €27,96

Vue 1 Position 51 - Ref 1619P01787 - Tole De Commutation1619P01787 €5,70

Vue 1 Position 74 - Ref 1619P01788 - Tole De Commutation1619P01788 €7,80

Vue 1 Position 52 - Ref 1619P01789 - Ressort Action Angulaire1619P01789 €5,70

Vue 1 Position 856 - Ref 1619P02182 - Manchon De Protection1619P02182 €27,96

Vue 1 Position 69 - Ref 1619P09293 - Commutateur1619P09293 €5,70

Vue 1 Position 6 - Ref 1619P09295 - Manchon1619P09295 €10,98

Vue 1 Position 9 - Ref 1619P09296 - Plaque De Marque1619P09296 €10,98

Vue 1 Position 10 - Ref 1619P09693 - Plaque De Marque1619P09693 €10,98

Vue 1 Position 801 - Ref 1619P09777 - Jeu De Boitiers1619P09777 €71,40

Vue 1 Position 820 - Ref 1619P09778 - Bouton De Commande1619P09778 €13,92

Vue 1 Position 50 - Ref 1619P11562 - Douille De Guidage1619P11562 €27,96

Vue 1 Position 5 - Ref 1619P13271 - Câble d alimentation1619P13271 €31,32

Vue 1 Position 38 - Ref 1619P13665 - Roue Cylindrique1619P13665 €23,28

Vue 1 Position 44 - Ref 1619P14179 - Rondelle D’appui1619P14179 €7,80

Vue 1 Position 808 - Ref 1619P30494 - Plaque signalétique1619P30494 €10,98

Vue 1 Position 832 - Ref 1619PS1043 - Douille Caoutchouc1619PS1043 €19,68

Vue 1 Position 25 - Ref 1619PS5783 - Moyeu D'accouplement1619PS5783 €17,76

Vue 1 Position 66 - Ref 1900905029 - Roulement A Billes1900905029 €53,04

Vue 1 Position 63 - Ref 1903230013 - Bille1903230013 €10,02

Vue 1 Position 15 - Ref 2603100056 - Tampon En Caoutchouc2603100056 €7,80

Vue 1 Position 73 - Ref 2914201483 - Vis A Tete Bombee Torx2914201483 €5,70

Vue 1 Position 805 - Ref 3607030489 - Câble d alimentation3607030489 €78,60

Vue 2 Position 650 - Ref 16054381FV - Coffret De Transport16054381FV €100,80

Vue 2 Position 655 - Ref 1618571031 - Mandrin A Cle1618571031 €85,20

Vue 2 Position 9 - Ref 1619P09296 - Plaque De Marque1619P09296 €10,98

Vue 2 Position 651 - Ref 2602025125 - Poignee Auxiliaire2602025125 €27,96

Vue 2 Position 652 - Ref 2603001009 - Butee De Profondeur2603001009 €17,76

Vue 2 Position 655/872 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Cette page regroupe l’ensemble des pièces du marteau perforateur Bosch PBH 2100 SRE (3 603 CA9 321). La vue éclatée montre l’emplacement exact de chaque élément et le numéro qui lui correspond dans la liste.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch PBH 2100 SRE
Le numéro de position de chaque composant
Les références Bosch d’origine (74 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.
