Pièces détachées marteau perforateur Bosch RH540S (3 611 B69 110)

En stockPièce d'origine

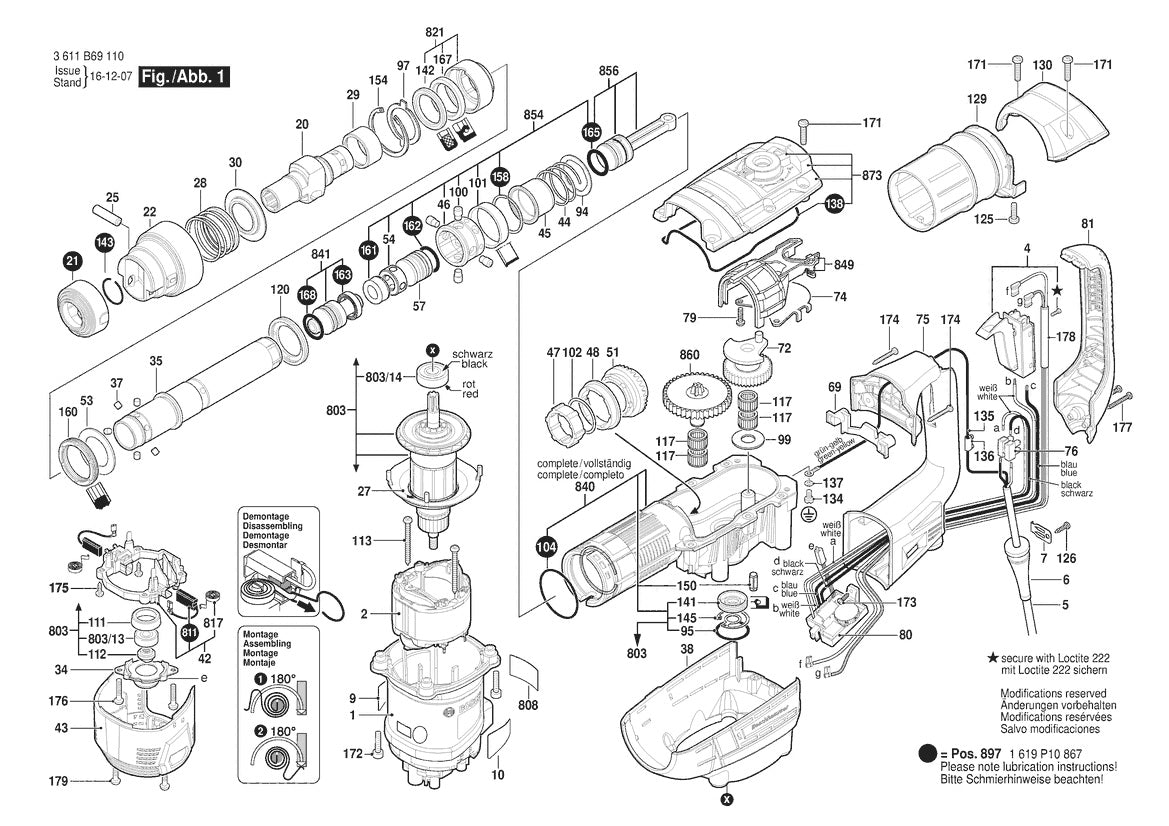

Vue éclatée Bosch RH540S 3 611 B69 110 - page 1

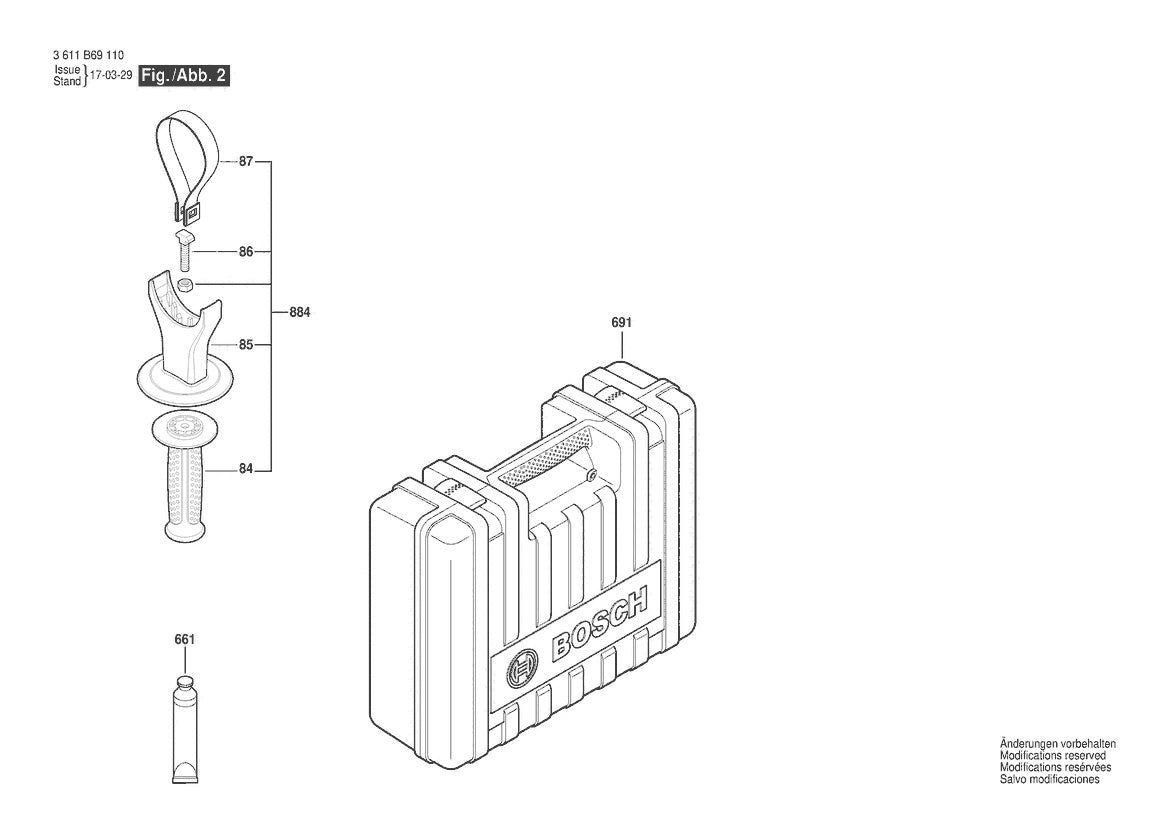

Vue éclatée Bosch RH540S 3 611 B69 110 - page 2

Réf. 1600A014S9Marque : Bosch

Pièces détachées marteau perforateur Bosch RH540S (3 611 B69 110)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€57,96 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

107 positions

Pos. Description

Vue 1 Position 72 - Ref 1600A014S9 - Roue Dentee A Excentrique1600A014S9 €57,96

Vue 1 Position 7 - Ref 1601302019 - Collier De Fixation1601302019 €7,80

Vue 1 Position 97 - Ref 1610031005 - Anneau D’arret1610031005 €13,92

Vue 1 Position 69 - Ref 1610099004 - Etrier de blocage1610099004 €10,98

Vue 1 Position 94 - Ref 1610102056 - Rondelle De Friction1610102056 €12,36

Vue 1 Position 102 - Ref 1610102057 - Rondelle De Compensation1610102057 €7,80

Vue 1 Position 102 - Ref 1610102058 - Rondelle De Compensation1610102058 €7,80

Vue 1 Position 99 - Ref 1610102059 - Disque De Support1610102059 €10,98

Vue 1 Position 145 - Ref 1610119012 - Anneau de retenue1610119012 €10,98

Vue 1 Position 137 - Ref 1610151007 - Rondelle élastique1610151007 €5,70

Vue 1 Position 165 - Ref 1610210079 - Joint torique1610210079 €19,68

Vue 1 Position 168 - Ref 1610210144 - Joint torique1610210144 €17,76

Vue 1 Position 104 - Ref 1610210160 - Joint torique1610210160 €13,92

Vue 1 Position 95 - Ref 1610210173 - Joint torique1610210173 €10,02

Vue 1 Position 162 - Ref 1610210204 - Joint torique1610210204 €19,68

Vue 1 Position 167 - Ref 1610283033 - Bague D’etancheite1610283033 €21,72

Vue 1 Position 111 - Ref 1610290064 - Coussinet1610290064 €7,80

Vue 1 Position 163 - Ref 1610290065 - joint d’étanchéité1610290065 €25,20

Vue 1 Position 141 - Ref 1610290066 - Bague D’etancheite1610290066 €27,96

Vue 1 Position 53 - Ref 1610290068 - Disque De Support1610290068 €13,92

Vue 1 Position 142 - Ref 1610290069 - Bague D’etancheite1610290069 €19,68

Vue 1 Position 161 - Ref 1610290094 - Bague D’amortissement1610290094 €15,84

Vue 1 Position 160 - Ref 1610290095 - Bague D’amortissement1610290095 €31,32

Vue 1 Position 47 - Ref 1610300064 - Douille Dentee1610300064 €21,72

Vue 1 Position 45 - Ref 1610499070 - Douille De Commande1610499070 €48,60

Vue 1 Position 101 - Ref 1610499073 - Segment de retenue1610499073 €21,72

Vue 1 Position 120 - Ref 1610590019 - Douille de butée1610590019 €48,60

Vue 1 Position 803/13 - Ref 1610900026 - Roulement A Billes Rigide1610900026 €34,32

Vue 1 Position 803/14 - Ref 1610905041 - Roulement A Billes Rigide1610905041 €31,32

Vue 1 Position 117 - Ref 1610913004 - Couronne D’aiguilles1610913004 €15,84

Vue 1 Position 138 - Ref 1611015053 - Joint1611015053 €34,32

Vue 1 Position 74 - Ref 1611921001 - Plaque De Guidage1611921001 €10,98

Vue 1 Position 100 - Ref 1613120022 - Goujon D’entrainement1613120022 €10,98

Vue 1 Position 113 - Ref 1613435009 - Vis à Tôle1613435009 €7,80

Vue 1 Position 174 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 1 Position 176 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 1 Position 172 - Ref 1613435013 - Vis A Tete Bombee Torx1613435013 €10,02

Vue 1 Position 125 - Ref 1613435014 - Vis A Tete Bombee Torx1613435014 €10,02

Vue 1 Position 79 - Ref 1613435015 - Vis A Tete Bombee Torx1613435015 €7,80

Vue 1 Position 5 - Ref 1614461034 - Câble d alimentation1614461034 €57,96

Vue 1 Position 158 - Ref 1614601070 - Anneau élastique1614601070 €10,02

Vue 1 Position 28 - Ref 1614621000 - Ressort De Compression1614621000 €12,36

Vue 1 Position 817 - Ref 1614652004 - Ressort Spiral1614652004 €23,28

Vue 1 Position 48 - Ref 1616334012 - Anneau De Fil Jarretier1616334012 €17,76

Vue 1 Position 849 - Ref 1617000839 - Fourchette De Commande1617000839 €63,60

Vue 1 Position 811 - Ref 1617014138 - Jeu De Balais1617014138 €40,56

Vue 1 Position 57 - Ref 1618710091 - Frappeur1618710091 €71,40

Vue 1 Position 175 - Ref 1619P00228 - Vis1619P00228 €13,92

Vue 1 Position 1 - Ref 1619P07704 - Carter De Moteur1619P07704 €53,04

Vue 1 Position 6 - Ref 1619P07722 - Manchon1619P07722 €10,02

Vue 1 Position 27 - Ref 1619P07739 - Deflecteur D’air1619P07739 €10,98

Vue 1 Position 42 - Ref 1619P07754 - Porte-Balais1619P07754 €57,96

Vue 1 Position 179 - Ref 1619P07815 - Vis1619P07815 €5,70

Vue 1 Position 171 - Ref 1619P07816 - Vis A Tete Bombee Torx1619P07816 €5,70

Vue 1 Position 2 - Ref 1619P08324 - Épanouissement Polaire1619P08324 €85,20

Vue 1 Position 25 - Ref 1619P09376 - Boulon De Verrouillage1619P09376 €10,98

Vue 1 Position 80 - Ref 1619P09590 - Regulateur De Vitesse1619P09590 €140,40

Vue 1 Position 29 - Ref 1619P10163 - Coussinet1619P10163 €27,96

Vue 1 Position 34 - Ref 1619P10165 - Bride1619P10165 €13,92

Vue 1 Position 35 - Ref 1619P10167 - Tube De Marteau1619P10167 €265,20

Vue 1 Position 38 - Ref 1619P10168 - Capot de recouvrement1619P10168 €44,52

Vue 1 Position 43 - Ref 1619P10171 - Couvercle De Ventilateur1619P10171 €37,44

Vue 1 Position 46 - Ref 1619P10172 - Bague Perforee1619P10172 €12,36

Vue 1 Position 75 - Ref 1619P10176 - Poignee1619P10176 €93,00

Vue 1 Position 81 - Ref 1619P10177 - Poignee Couvercle1619P10177 €71,40

Vue 1 Position 112 - Ref 1619P10179 - Aimant Torique1619P10179 €19,68

Vue 1 Position 129 - Ref 1619P10181 - Segment De Retenue1619P10181 €31,32

Vue 1 Position 130 - Ref 1619P10182 - Recouvrement1619P10182 €21,72

Vue 1 Position 37 - Ref 1619P10377 - Rouleau Cylindrique1619P10377 €10,98

Vue 1 Position 44 - Ref 1619P10381 - Ressort De Compression1619P10381 €10,98

Vue 1 Position 4 - Ref 1619P10396 - Commutateur1619P10396 €63,60

Vue 1 Position 136 - Ref 1619P10521 - Borne1619P10521 €5,70

Vue 1 Position 135 - Ref 1619P10644 - Conducteur De Terre1619P10644 €7,80

Vue 1 Position 22 - Ref 1619P10645 - Manchon De Protection1619P10645 €57,96

Vue 1 Position 21 - Ref 1619P10646 - Bouchon de protection1619P10646 €15,84

Vue 1 Position 20 - Ref 1619P10647 - Porte-Outil1619P10647 €118,20

Vue 1 Position 30 - Ref 1619P10649 - Rondelle D’appui1619P10649 €17,76

Vue 1 Position 821 - Ref 1619P10749 - Douille1619P10749 €57,96

Vue 1 Position 841 - Ref 1619P10752 - Percuteur1619P10752 €100,80

Vue 1 Position 856 - Ref 1619P10765 - Piston De Marteau1619P10765 €78,60

Vue 1 Position 860 - Ref 1619P10766 - Embrayage1619P10766 €183,00

Vue 1 Position 873 - Ref 1619P10767 - Couvercle De Carter1619P10767 €93,00

Vue 1 Position 9 - Ref 1619P10845 - Plaque De Marque1619P10845 €10,98

Vue 1 Position 10 - Ref 1619P10846 - Etiquette Adhesive1619P10846 €10,98

Vue 1 Position 854 - Ref 1619P10847 - Douille De Guidage1619P10847 €128,40

Vue 1 Position 803 - Ref 1619P10864 - Induit1619P10864 €199,20

Vue 1 Position 840 - Ref 1619P10865 - Boitier D’etande1619P10865 €220,20

Vue 1 Position 897 - Ref 1619P10867 - Jeu Pieces D’usure1619P10867 €118,20

Vue 1 Position 808 - Ref 1619P10883 - Plaque signalétique1619P10883 €10,98

Vue 1 Position 54 - Ref 1619P11329 - Douille De Guidage1619P11329 €37,44

Vue 1 Position 178 - Ref 1619P11489 - Cable De Raccordement1619P11489 €23,28

Vue 1 Position 76 - Ref 1619P11754 - Répartiteur1619P11754 €10,02

Vue 1 Position 51 - Ref 1619P12336 - Couronne D’angle1619P12336 €63,60

Vue 1 Position 177 - Ref 2603490024 - Vis A Tete Bombee Torx2603490024 €7,80

Vue 1 Position 134 - Ref 2910110116 - Vis à tête cylindrique2910110116 €5,70

Vue 1 Position 126 - Ref 2910211019 - Vis à Tôle2910211019 €5,70

Vue 1 Position 173 - Ref 2910611019 - Vis à Tôle2910611019 €12,36

Vue 1 Position 143 - Ref 2916540017 - Anneau élastique2916540017 €7,80

Vue 1 Position 154 - Ref 2916660023 - Anneau de retenue2916660023 €17,76

Vue 1 Position 150 - Ref 2917790174 - Goupille Elastique2917790174 €5,70

Vue 2 Position 84 - Ref 1612025060 - Poignee Auxiliaire1612025060 €23,28

Vue 2 Position 86 - Ref 1613490002 - Vis A Tete Rectangulaire1613490002 €15,84

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 85 - Ref 1619P07774 - Support De Fixation1619P07774 €25,20

Vue 2 Position 87 - Ref 1619P07776 - Collier De Serrage1619P07776 €13,92

Vue 2 Position 884 - Ref 1619P07778 - Poignee Auxiliaire1619P07778 €44,52

Vue 2 Position 81 - Ref 1619P10177 - Poignee Couvercle1619P10177 €71,40

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Toutes les pièces détachées d’origine pour le marteau perforateur Bosch RH540S (référence 3 611 B69 110) sont réunies ici. Repérez le numéro de position sur la vue éclatée, relevez la référence Bosch correspondante et commandez la bonne pièce.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Bosch RH540S
Le numéro de position de chaque composant
Les références Bosch d’origine (107 pièces)

Toutes les références sont des pièces Bosch d’origine constructeur.
