Pièces détachées marteau perforateur Metabo KHE 76 (00341002)

En stockPièce d'origine

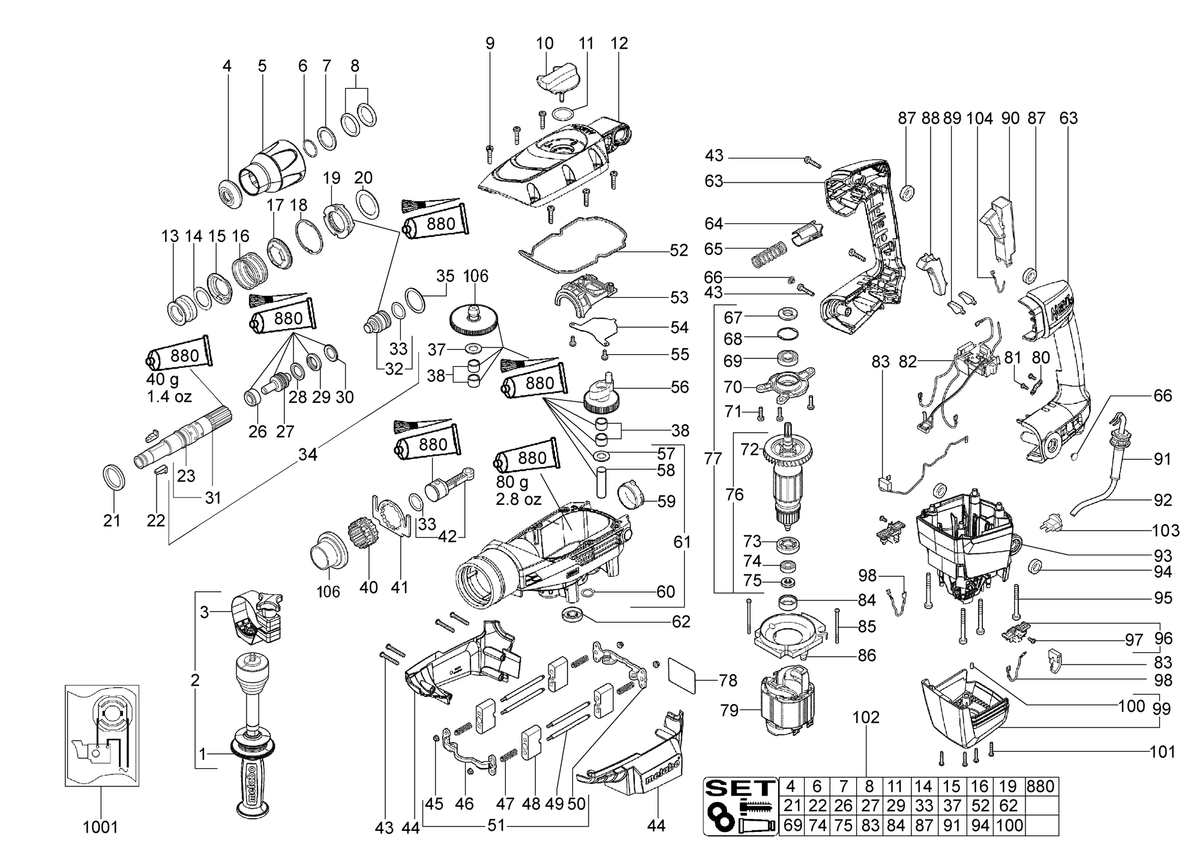

Vue éclatée Metabo KHE 76 00341002 - page 1

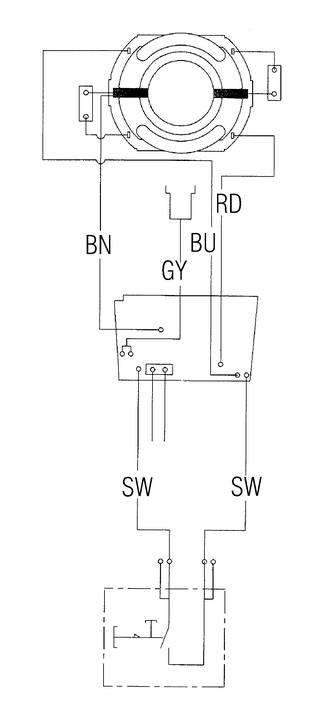

Vue éclatée Metabo KHE 76 00341002 - page 2

Réf. 314001150Marque : Metabo

Pièces détachées marteau perforateur Metabo KHE 76 (00341002)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€269,04 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

98 positions

Pos. Description

Position 2 Ref 314001150 - Poignee Supplementaire complet314001150 €269,04

Position 3 Ref 316043870 - Bande de serrage complet316043870 €72,70

Position 4 Ref 344098250 - Capuchon de caoutchouc344098250 €34,66

Position 5 Ref 341059120 - Roulement rainure a billes341059120 €80,86

Position 6 Ref 141155450 - Circlip141155450 €14,98

Position 7 Ref 341012930 - Rondelle341012930 €45,79

Position 8 Ref 344098130 - Joint torique344098130 €14,98

Position 9 Ref 141123560 - Vis a tete bombee141123560 €14,98

Position 10 Ref 316043950 - Bouton de commande complet316043950 €64,92

Position 11 Ref 344098090 - Joint torique344098090 €14,98

Position 12 Ref 315416320 - Couvercle d'engrenages315416320 €191,26

Position 13 Ref 341058670 - Douille341058670 €80,86

Position 14 Ref 341012940 - Rondelle341012940 €28,18

Position 15 Ref 339133290 - Tôle de guidage339133290 €45,79

Position 16 Ref 342003510 - Ressort de pression342003510 €15,05

Position 17 Ref 339133310 - Tole de guidage339133310 €19,93

Position 18 Ref 141156340 - Circlip141156340 €15,05

Position 19 Ref 316043960 - Fixation complet316043960 €156,32

Position 20 Ref 341013050 - Bague341013050 €52,57

Position 21 Ref 143195000 - Joint torique143195000 €19,93

Position 22 Ref 339133320 - Entraineur339133320 €52,57

Position 23 Ref 341213010 - Scheibe341213010 €42,67

Position 26 Ref 341012960 - Bague de frein341012960 €64,92

Position 27 Ref 316043900 - Bouterolle complet316043900 €242,83

Position 28 Ref 341012860 - Bague de butee341012860 €52,57

Position 29 Ref 344098260 - Bague en caoutchouc344098260 €24,49

Position 30 Ref 341059110 - Rondelle341059110 €52,57

Position 31 Ref 341213000 - Chemise de frappe341213000 €416,76

Position 32 Ref 316043940 - Frappeur complet316043940 €448,42

Position 33 Ref 344098170 - Joint torique344098170 €14,98

Position 34 Ref 316068060 - Broche complet SDS-M316068060 €1.041,94

Position 35 Ref 341012880 - Rondelle341012880 €15,05

Position 37 Ref 341012950 - Rondelle341012950 €24,49

Position 38 Ref 320050640 - Cage a aiguilles320050640 €28,18

Position 40 Ref 343394390 - Bague de reglage343394390 €73,32

Position 41 Ref 339133180 - Tole de retenue339133180 €40,48

Position 42 Ref 316044290 - Piston complet316044290 €191,26

Position 43 Ref 341704270 - Vis,L5x35 T2025341704270 €14,98

Position 44 Ref 343396630 - Couvercle reducteur Capuchon double343396630 €138,96

Position 45 Ref 341102160 - Ecrou a six pans Avec Flasque,M4341102160 €14,98

Position 46 Ref 315416940 - Support Devant315416940 €45,79

Position 47 Ref 342003580 - Ressort de pression342003580 €42,67

Position 48 Ref 315416960 - Contrepoids315416960 €52,57

Position 49 Ref 341515410 - Tige conductrice341515410 €45,79

Position 50 Ref 315416950 - Support Arriere315416950 €45,79

Position 51 Ref 316043880 - amortisseur de vibration316043880 €252,68

Position 52 Ref 344098230 - Joint profilé344098230 €34,66

Position 53 Ref 316042630 - Dispositif de commutation complet316042630 €28,18

Position 54 Ref 339133220 - Tole de retenue339133220 €34,66

Position 55 Ref 141123580 - Vis a tete bombee141123580 €14,98

Position 56 Ref 316043920 - Roue conique avec pignon complet316043920 €252,68

Position 57 Ref 341012910 - Rondelle341012910 €14,98

Position 58 Ref 341515310 - Boulon de palier341515310 €64,92

Position 59 Ref 320050680 - Palier320050680 €24,86

Position 60 Ref 141180080 - Circlip141180080 €14,98

Position 62 Ref 339011650 - Bague a levres av. ressort339011650 €52,57

Position 63 Ref 343394330 - Poignee 2 Partie343394330 €138,96

Position 64 Ref 343394430 - Membre de pression343394430 €28,18

Position 65 Ref 342003520 - Ressort de pression342003520 €14,98

Position 66 Ref 343394290 - Chapeau343394290 €16,13

Position 67 Ref 344098080 - Bague d'etancheite344098080 €64,92

Position 68 Ref 342022070 - Circlip342022070 €14,98

Position 69 Ref 320050670 - Roulement billes320050670 €63,37

Position 70 Ref 315300630 - Carter du reducteur315300630 €138,96

Position 71 Ref 141123550 - Vis a tete bombee141123550 €14,98

Position 72 Ref 330001870 - Ventilateur330001870 €29,76

Position 73 Ref 344098070 - Joint de protect, poussiere344098070 €40,48

Position 74 Ref 320050650 - Roulement à billes320050650 €45,79

Position 75 Ref 343394310 - Disque control vitesse343394310 €64,92

Position 76 Ref 310009570 - Induit complet,220-240 V310009570 €773,27

Position 77 Ref 316043970 - Induit Avec Flasque 220 - 240 V316043970 €900,48

Position 78 Ref 338051610 - Plaque signaletique338051610 €19,93

Position 79 Ref 311010830 - Inducteur Avec inducteur,220-240 V311010830 €208,49

Position 80 Ref 343394210 - Collier de cable avec vis343394210 €14,98

Position 81 Ref 341704240 - Vis341704240 €14,98

Position 82 Ref 343081730 - Unite electronique,220-240 V343081730 €223,64

Position 83 Ref 316042650 - Balai de charbon pair316042650 €96,82

Position 84 Ref 344098220 - Boite en caoutchouc344098220 €24,49

Position 85 Ref 341704350 - Vis,4 x 74341704350 €14,98

Position 86 Ref 339151150 - Diffuseur339151150 €64,92

Position 87 Ref 339011780 - Anneau amortisseur339011780 €24,49

Position 88 Ref 343394350 - Membre de pression343394350 €24,86

Position 89 Ref 343394380 - Conducteur lumiere343394380 €24,86

Position 90 Ref 343407670 - Interrupteur marche/arrêt343407670 €145,44

Position 91 Ref 344098210 - Enveloppe protect.de cable344098210 €24,49

Position 92 Ref 344497430 - Cable Avec Prise fiche male CEE344497430 €96,82

Position 93 Ref 315013370 - Carter du moteur315013370 €242,83

Position 94 Ref 339011640 - Anneau amortisseur339011640 €42,67

Position 95 Ref 141123540 - Vis a tete bombee141123540 €14,98

Position 96 Ref 343000920 - Porte-balai343000920 €34,66

Position 97 Ref 341704240 - Vis341704240 €14,98

Position 98 Ref 344497400 - Cordon avec interrupteur344497400 €16,13

Position 99 Ref 343396620 - Capuchon de moteur343396620 €129,46

Position 100 Ref 344098270 - Cache,5 x 7,5344098270 €14,98

Position 101 Ref 341704260 - Vis,341704260 €14,98

Position 102 Ref 316068070 - Ensemble d'entretien316068070 €714,31

Position 106 Ref 316059770 - KIT de reparation316059770 €657,61

Position 880 Ref 344131170 - Tube Graisse,45 g Urethyn344131170 €52,57

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Toutes les pièces détachées d’origine pour le marteau perforateur Metabo KHE 76 (référence 00341002) sont réunies ici. Repérez le numéro de position sur la vue éclatée, relevez la référence Metabo correspondante et commandez la bonne pièce.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Metabo KHE 76
Le numéro de position de chaque composant
Les références Metabo d’origine (103 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.
