Pièces détachées marteau perforateur Metabo MHE 96 (00396001)

En stockPièce d'origine

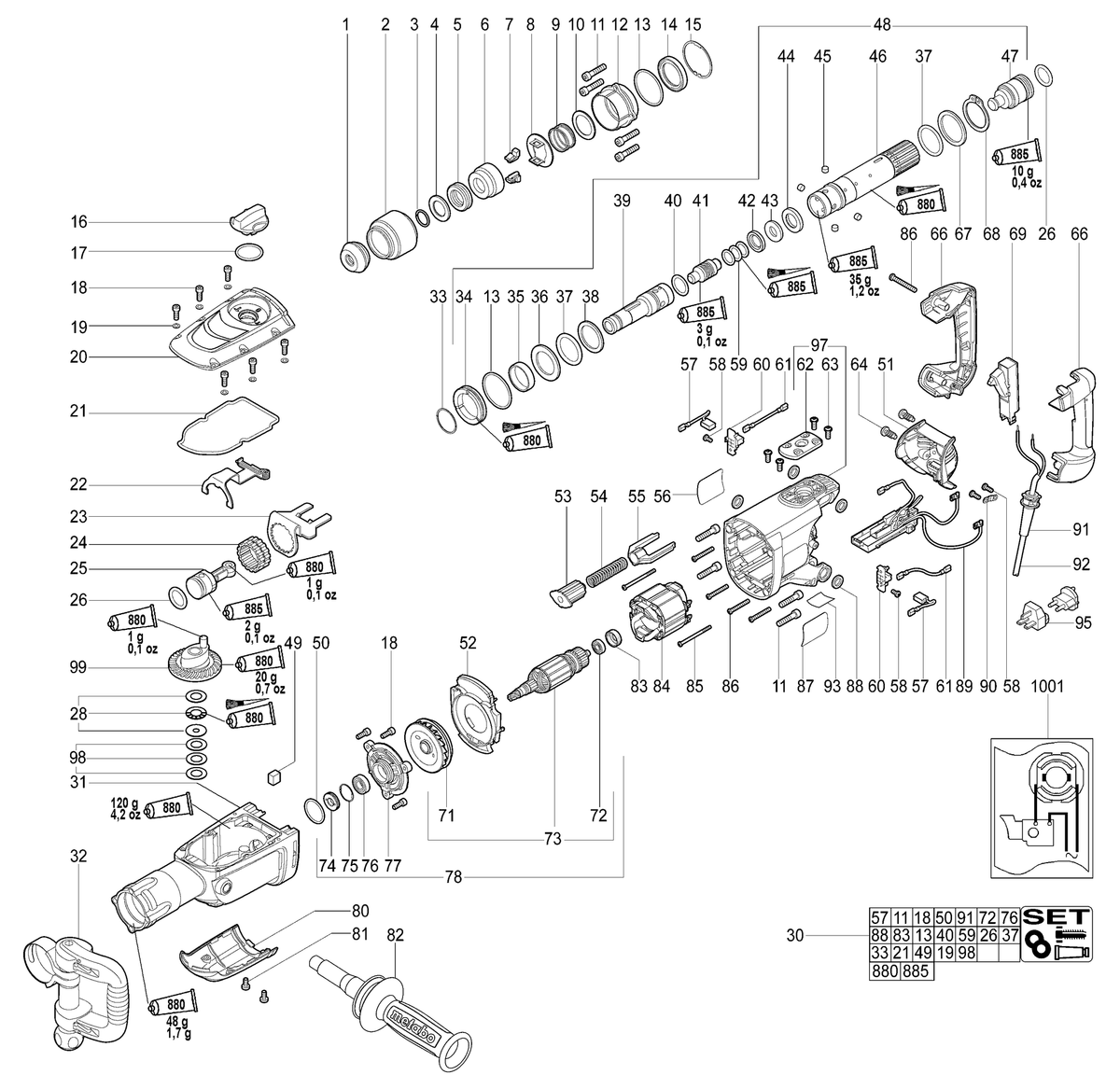

Vue éclatée Metabo MHE 96 00396001 - page 1

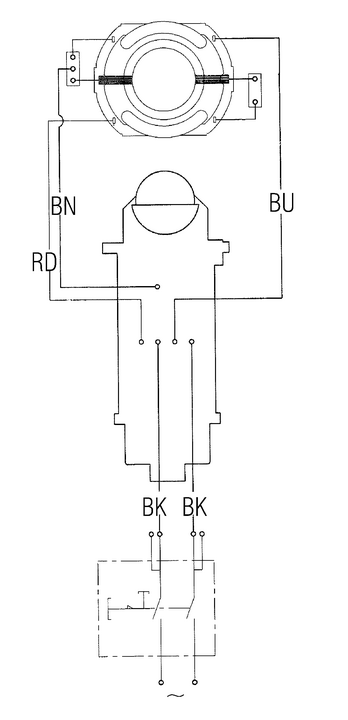

Vue éclatée Metabo MHE 96 00396001 - page 2

Réf. 344097970Marque : Metabo

Pièces détachées marteau perforateur Metabo MHE 96 (00396001)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€45,79 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

91 positions

Pos. Description

Position 1 Ref 344097970 - Capuchon de caoutchouc344097970 €45,79

Position 2 Ref 343394280 - Douille343394280 €73,32

Position 3 Ref 141155450 - Circlip141155450 €14,98

Position 4 Ref 341012850 - Bague341012850 €80,86

Position 5 Ref 344097980 - Anneau amortisseur344097980 €63,37

Position 6 Ref 341058650 - Douille341058650 €173,71

Position 7 Ref 339007080 - Entraineur339007080 €80,86

Position 8 Ref 339133170 - Plaque intermediaire339133170 €129,46

Position 9 Ref 342003480 - Ressort de pression342003480 €19,93

Position 10 Ref 341012920 - Rondelle341012920 €29,76

Position 11 Ref 141114040 - Vis a tete cylindrique141114040 €14,98

Position 12 Ref 339132760 - Anneau de soutien339132760 €34,66

Position 13 Ref 344098140 - Joint torique344098140 €14,98

Position 14 Ref 339011620 - Bague a levres av. ressort339011620 €24,86

Position 15 Ref 141180450 - Circlip141180450 €16,13

Position 16 Ref 343394250 - Bouton de commande343394250 €45,79

Position 17 Ref 344098090 - Joint torique344098090 €14,98

Position 18 Ref 141123570 - Vis a tete cylindrique141123570 €14,98

Position 19 Ref 141150020 - Rondelle141150020 €14,98

Position 20 Ref 315416310 - Couvercle d'engrenages315416310 €223,64

Position 21 Ref 344098050 - Joint profile344098050 €42,67

Position 22 Ref 339133150 - Fourche d'embrayage339133150 €156,32

Position 23 Ref 339133160 - Tole de retenue339133160 €129,46

Position 24 Ref 343394270 - Bague de reglage343394270 €24,49

Position 25 Ref 316042440 - Piston complet316042440 €129,46

Position 26 Ref 344098180 - Joint torique344098180 €14,98

Position 28 Ref 320050630 - Palier320050630 €45,79

Position 30 Ref 316042470 - Ensemble d'entretien316042470 €298,08

Position 32 Ref 316042080 - Poignee Supplementaire complet316042080 €145,44

Position 33 Ref 342022080 - Circlip342022080 €14,98

Position 34 Ref 341070580 - Bague341070580 €72,70

Position 35 Ref 341012840 - Bague341012840 €64,92

Position 36 Ref 341070570 - Rondelle d'appui341070570 €28,18

Position 37 Ref 344098190 - Joint torique344098190 €47,70

Position 38 Ref 339006940 - Bague de butee339006940 €24,86

Position 39 Ref 341058630 - Chemise de frappe341058630 €329,74

Position 40 Ref 344098150 - Joint torique344098150 €14,98

Position 41 Ref 316042420 - Bouterolle complet316042420 €156,32

Position 42 Ref 341012820 - Bague de butee341012820 €52,57

Position 43 Ref 344098040 - Bague,NBR344098040 €29,76

Position 44 Ref 341012830 - Bague de butee341012830 €73,32

Position 45 Ref 341058640 - Goupille341058640 €15,05

Position 46 Ref 341058620 - Douille341058620 €570,49

Position 47 Ref 316042430 - Frappeur complet316042430 €138,96

Position 48 Ref 316042410 - Broche complet,SDS-M316042410 €1.489,70

Position 49 Ref 344098060 - Feutre detancheite344098060 €14,98

Position 50 Ref 344098110 - Joint torique344098110 €14,98

Position 52 Ref 339151090 - Diffuseur339151090 €40,48

Position 53 Ref 343394230 - Membre de pression343394230 €24,49

Position 54 Ref 342003470 - Ressort de pression342003470 €19,93

Position 55 Ref 343394240 - Roue conique avec pignon343394240 €19,93

Position 56 Ref 338049450 - Plaque signaletique338049450 €16,13

Position 57 Ref 316042480 - Balai de charbon pair316042480 €129,46

Position 58 Ref 341704240 - Vis341704240 €14,98

Position 59 Ref 344098160 - Joint torique344098160 €14,98

Position 60 Ref 343000920 - Porte-balai343000920 €34,66

Position 61 Ref 344497400 - Cordon avec interrupteur344497400 €16,13

Position 62 Ref 339132750 - Couvercle339132750 €138,96

Position 63 Ref 341704230 - Vis,C-K6x16 T25341704230 €14,98

Position 64 Ref 341704250 - Vis341704250 €14,98

Position 66 Ref 343394220 - Poignee 2 Partie343394220 €129,46

Position 67 Ref 339007090 - Bague de butee339007090 €24,86

Position 68 Ref 141156350 - Circlip141156350 €14,98

Position 69 Ref 343407670 - Interrupteur marche/arrêt343407670 €145,44

Position 71 Ref 330001860 - Ventilateur330001860 €64,92

Position 72 Ref 320050650 - Roulement à billes320050650 €45,79

Position 73 Ref 316063850 - Induit complet, 230V +...316063850 €900,48

Position 74 Ref 344098030 - Bague d'etancheite344098030 €52,57

Position 75 Ref 342022070 - Circlip342022070 €14,98

Position 76 Ref 320050670 - Roulement billes320050670 €63,37

Position 77 Ref 315300620 - Carter du reducteur315300620 €138,96

Position 78 Ref 316063860 - Induit Avec Flasque,220-240 V316063860 €773,27

Position 80 Ref 343394260 - Deflecteur343394260 €52,57

Position 81 Ref 141123580 - Vis a tete bombee141123580 €14,98

Position 82 Ref 314001050 - Poignee antivibratoire complet314001050 €96,82

Position 83 Ref 344098020 - Boite en caoutchouc344098020 €14,98

Position 84 Ref 311012610 - Inducteur Avec inducteur311012610 €226,01

Position 85 Ref 341704210 - Vis,4x64341704210 €14,98

Position 86 Ref 341704220 - Vis,K5x45 T20341704220 €14,98

Position 87 Ref 338121120 - Plaque "Metabo"338121120 €24,49

Position 88 Ref 344098120 - Joint torique344098120 €14,98

Position 89 Ref 343081310 - Unite electronique,220-240 V343081310 €226,01

Position 90 Ref 343394210 - Collier de cable avec vis343394210 €14,98

Position 91 Ref 344098010 - Enveloppe protect.de cable344098010 €29,76

Position 92 Ref 344497430 - Cable Avec Prise fiche male CEE344497430 €96,82

Position 93 Ref 338121150 - Plaque indicatrice,104 dB, MHE 56338121150 €24,49

Position 97 Ref 316042090 - Carter du moteur complet316042090 €242,83

Position 98 Ref 316043160 - Set de rondelles embrayage316043160 €45,79

Position 99 Ref 316063860 - Induit Avec Flasque,220-240 V316063860 €773,27

Position 880 Ref 344131170 - Tube Graisse,45 g Urethyn344131170 €52,57

Position 885 Ref 344131160 - Tube Graisse,Gadus S5V220344131160 €64,92

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Vous cherchez une pièce pour votre marteau perforateur Metabo MHE 96 ? Moteur, carter, interrupteur, roulements, visserie et pièces d’usure de la référence 00396001 sont tous listés ici.

Ce que contient cette page

La vue éclatée complète du marteau perforateur Metabo MHE 96
Le numéro de position de chaque composant
Les références Metabo d’origine (95 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
