Pièces détachées marteau piqueur Bosch 11316EVS (3 611 C16 810)

En stockPièce d'origine

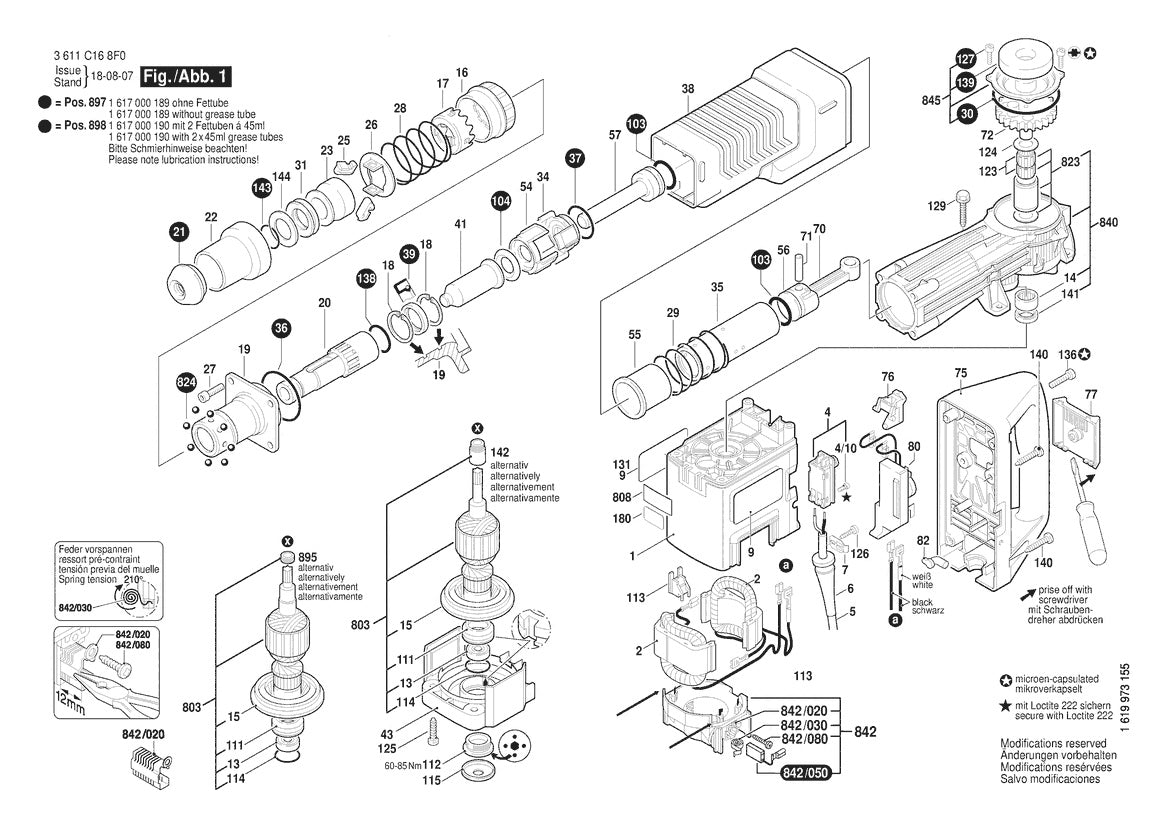

Vue éclatée Bosch 11316EVS 3 611 C16 810 - page 1

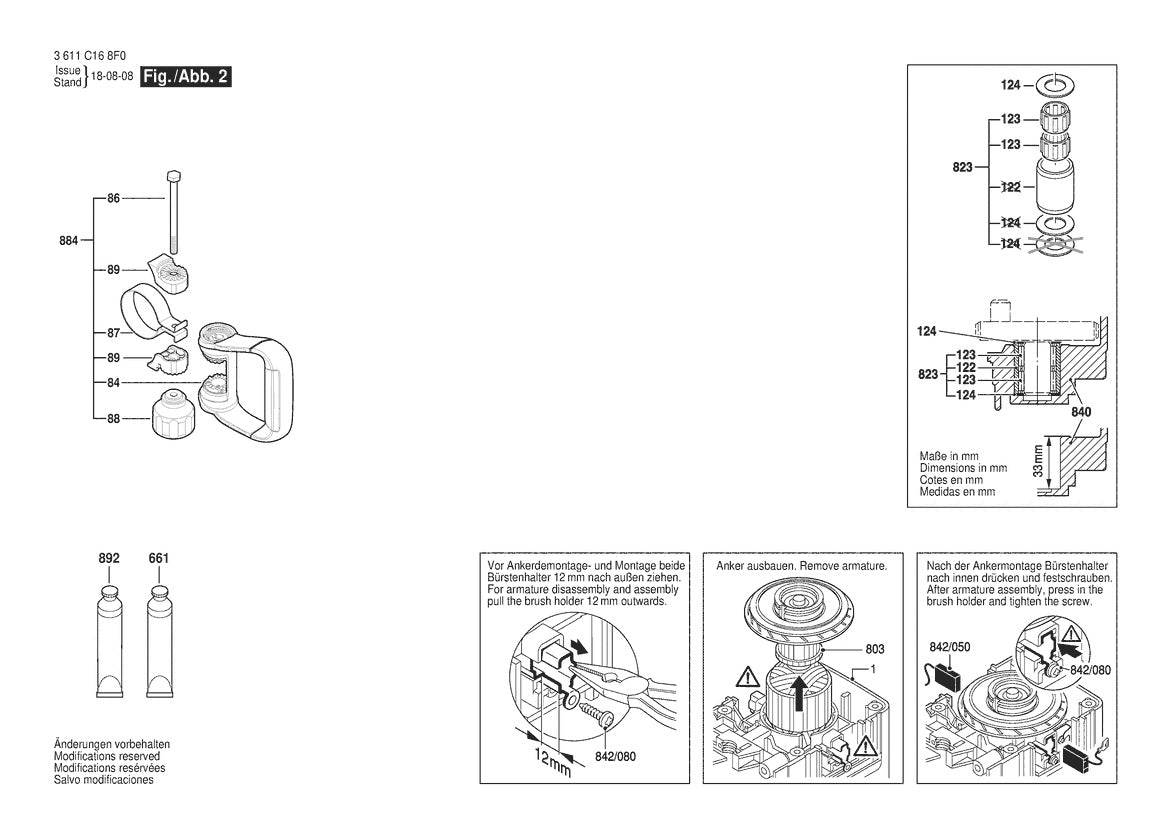

Vue éclatée Bosch 11316EVS 3 611 C16 810 - page 2

Réf. 1600A005AFMarque : Bosch

Pièces détachées marteau piqueur Bosch 11316EVS (3 611 C16 810)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€100,80 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

93 positions

Pos. Description

Vue 1 Position 842 - Ref 1600A005AF - Porte-Balais1600A005AF €100,80

Vue 1 Position 72 - Ref 1600A027H7 - Roue Dentee A Excentrique1600A027H7 €63,60

Vue 1 Position 7 - Ref 1601302019 - Collier De Fixation1601302019 €7,80

Vue 1 Position 842/050 - Ref 1607000481 - Jeu De Balais1607000481 €242,40

Vue 1 Position 80 - Ref 16072335CW - Regulateur De Vitesse16072335CW €128,40

Vue 1 Position 113 - Ref 1610009007 - Butee D’ecartement1610009007 €10,02

Vue 1 Position 124 - Ref 1610101608 - Rondelle Du Roulement Ax1610101608 €10,02

Vue 1 Position 144 - Ref 1610102029 - Rondelle D’appui1610102029 €13,92

Vue 1 Position 139 - Ref 1610108020 - Rondelle De Feutre1610108020 €23,28

Vue 1 Position 18 - Ref 1610119010 - Anneau de retenue1610119010 €13,92

Vue 1 Position 54 - Ref 1610190019 - Disque De Commande1610190019 €25,20

Vue 1 Position 103 - Ref 1610210122 - Joint torique1610210122 €21,72

Vue 1 Position 104 - Ref 1610210123 - Joint torique1610210123 €12,36

Vue 1 Position 36 - Ref 1610210127 - Joint torique1610210127 €7,80

Vue 1 Position 37 - Ref 1610210128 - Joint torique1610210128 €10,02

Vue 1 Position 138 - Ref 1610210130 - Joint torique1610210130 €23,28

Vue 1 Position 114 - Ref 1610210139 - Joint torique1610210139 €10,98

Vue 1 Position 30 - Ref 1610210147 - Joint torique1610210147 €10,98

Vue 1 Position 39 - Ref 1610283030 - Bague D’etancheite1610283030 €34,32

Vue 1 Position 31 - Ref 1610290026 - Bague D’amortissement1610290026 €12,36

Vue 1 Position 141 - Ref 1610290028 - Bague D’etancheite1610290028 €13,92

Vue 1 Position 142 - Ref 1610300063 - Coussinet1610300063 €44,52

Vue 1 Position 34 - Ref 1610390029 - Douille D’ecartement1610390029 €48,60

Vue 1 Position 55 - Ref 1610420005 - Douille De Commande1610420005 €57,96

Vue 1 Position 16 - Ref 1610499022 - Douille Crantee1610499022 €13,92

Vue 1 Position 22 - Ref 1610499023 - Manchon De Protection1610499023 €13,92

Vue 1 Position 21 - Ref 1610508025 - Bouchon de protection1610508025 €15,84

Vue 1 Position 115 - Ref 1610508027 - Bouchon de protection1610508027 €12,36

Vue 1 Position 23 - Ref 1610521011 - Douille de butée1610521011 €48,60

Vue 1 Position 6 - Ref 1610703053 - Manchon1610703053 €10,98

Vue 1 Position 14 - Ref 1610910096 - Roulement A Aiguilles1610910096 €57,96

Vue 1 Position 123 - Ref 1610913013 - Couronne D’aiguilles1610913013 €25,20

Vue 1 Position 180 - Ref 1611110855 - Etiquette Adhesive1611110855 €13,92

Vue 1 Position 70 - Ref 1612001033 - Bielle1612001033 €34,32

Vue 1 Position 77 - Ref 1612026048 - Tableau De Connexions1612026048 €23,28

Vue 1 Position 76 - Ref 1612026049 - Levier De Commande1612026049 €10,02

Vue 1 Position 25 - Ref 1612300025 - Corps D’arret1612300025 €25,20

Vue 1 Position 71 - Ref 1613101006 - Goupille Cylindrique1613101006 €12,36

Vue 1 Position 129 - Ref 1613433001 - Vis Avec Rondelle Captive1613433001 €5,70

Vue 1 Position 140 - Ref 1613435010 - Vis A Tete Bombee Torx1613435010 €10,02

Vue 1 Position 125 - Ref 1613435010 - Vis A Tete Bombee Torx1613435010 €10,02

Vue 1 Position 136 - Ref 1613490029 - Vis A Tete Bombee Torx1613490029 €7,80

Vue 1 Position 842/020 - Ref 1614336017 - Guide De Brosse1614336017 €34,32

Vue 1 Position 5 - Ref 1614460057 - Câble d alimentation1614460057 €63,60

Vue 1 Position 28 - Ref 1614621002 - Ressort De Compression1614621002 €10,02

Vue 1 Position 29 - Ref 1614621003 - Ressort De Compression1614621003 €12,36

Vue 1 Position 842/030 - Ref 1614652004 - Ressort Spiral1614652004 €23,28

Vue 1 Position 1 - Ref 1615108091 - Carter De Moteur1615108091 €71,40

Vue 1 Position 75 - Ref 1615132082 - Poignee1615132082 €93,00

Vue 1 Position 38 - Ref 1615190093 - Capot de recouvrement1615190093 €63,60

Vue 1 Position 82 - Ref 1615510000 - Conducteur De Lumiere1615510000 €10,02

Vue 1 Position 43 - Ref 1615808083 - Flasque De Palier1615808083 €63,60

Vue 1 Position 15 - Ref 1616610083 - Ventilateur1616610083 €53,04

Vue 1 Position 897 - Ref 1617000189 - Jeu Pieces D’usure1617000189 €93,00

Vue 1 Position 898 - Ref 1617000190 - Jeu Pieces D’usure1617000190 €140,40

Vue 1 Position 824 - Ref 1617000240 - Bille1617000240 €13,92

Vue 1 Position 823 - Ref 1617000403 - Couronne D’aiguilles1617000403 €57,96

Vue 1 Position 845 - Ref 1617000418 - Couvercle De Carter1617000418 €34,32

Vue 1 Position 840 - Ref 1617000969 - Boitier D’etande1617000969 €404,40

Vue 1 Position 842/050 - Ref 1617014126 - Jeu De Balais1617014126 €40,56

Vue 1 Position 4 - Ref 1617200048 - Commutateur1617200048 €48,60

Vue 1 Position 56 - Ref 1618700064 - Piston De Marteau1618700064 €34,32

Vue 1 Position 57 - Ref 1618710062 - Frappeur1618710062 €140,40

Vue 1 Position 41 - Ref 1618710071 - Percuteur1618710071 €57,96

Vue 1 Position 19 - Ref 1619P13963 - Flasque1619P13963 €118,20

Vue 1 Position 20 - Ref 1619P13964 - Porte-Outil1619P13964 €109,20

Vue 1 Position 35 - Ref 1619P13967 - Tube De Marteau1619P13967 €93,00

Vue 1 Position 2 - Ref 1619P15174 - Épanouissement Polaire1619P15174 €109,20

Vue 1 Position 26 - Ref 1619P16141 - Disque De Commande1619P16141 €13,92

Vue 1 Position 808 - Ref 1619P16319 - Plaque signalétique1619P16319 €10,98

Vue 1 Position 9 - Ref 1619P16320 - Plaque De Marque1619P16320 €10,98

Vue 1 Position 131 - Ref 1619P16321 - Ecriteau Avertisseur1619P16321 €10,98

Vue 1 Position 803 - Ref 1619P17205 - Induit1619P17205 €265,20

Vue 1 Position 17 - Ref 1619P17466 - Segment de retenue1619P17466 €25,20

Vue 1 Position 126 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 13 - Ref 2610909310 - Roulement A Billes Rigide2610909310 €44,52

Vue 1 Position 4/10 - Ref 2910011088 - Vis à tête cylindrique2910011088 €5,70

Vue 1 Position 27 - Ref 2910151246 - Vis cyl SixPans Creux CHC2910151246 €10,98

Vue 1 Position 842/080 - Ref 2910611012 - Vis à Tôle2910611012 €10,02

Vue 1 Position 127 - Ref 2914551117 - Vis Micro-Encapsulee2914551117 €7,80

Vue 1 Position 143 - Ref 2916540017 - Anneau élastique2916540017 €7,80

Vue 1 Position 111 - Ref 3610501500 - Coussinet3610501500 €57,96

Vue 1 Position 895 - Ref 3613344500 - Bague De Retour D’huile3613344500 €27,96

Vue 1 Position 112 - Ref 3613461500 - Bague Filetee3613461500 €34,32

Vue 2 Position 89 - Ref 1600A00748 - Piece De Serrage1600A00748 €12,36

Vue 2 Position 7 - Ref 1601302019 - Collier De Fixation1601302019 €7,80

Vue 2 Position 84 - Ref 160202508D - Poignee Auxiliaire160202508D €48,60

Vue 2 Position 884 - Ref 160202508E - Poignee Auxiliaire160202508E €100,80

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 892 - Ref 1615430014 - Tube De Graisse1615430014 €31,32

Vue 2 Position 88 - Ref 1619P16922 - Bouton Etoile1619P16922 €13,92

Vue 2 Position 87 - Ref 1619PS5393 - Collier De Serrage1619PS5393 €23,28

Vue 2 Position 86 - Ref 2911021267 - Vis Tête Hexagonale2911021267 €13,92

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées Bosch d’origine pour le marteau piqueur 11316EVS, référence 3 611 C16 810. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Ce que contient cette page

La vue éclatée complète du marteau piqueur Bosch 11316EVS
Le numéro de position de chaque composant
Les références Bosch d’origine (93 pièces)

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
