Pièces détachées marteau piqueur Bosch 11321 EVS (3 611 C21 010)

En stockPièce d'origine

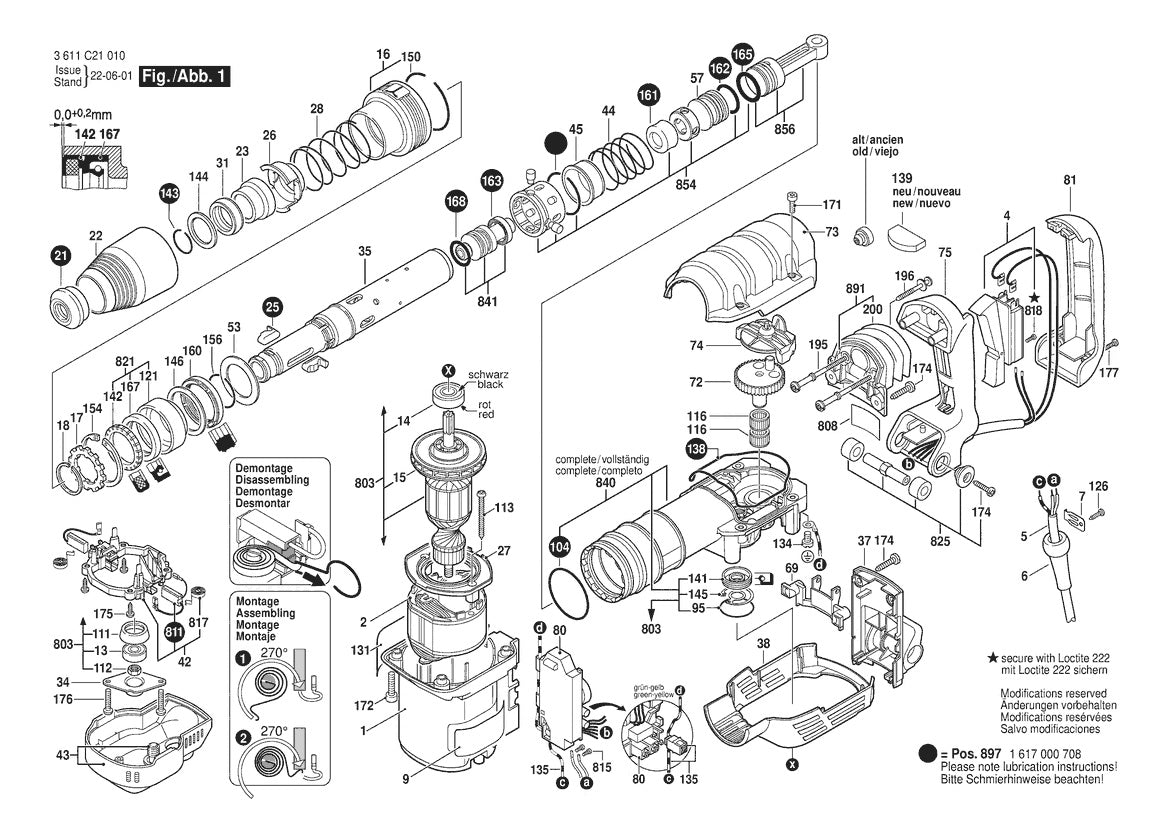

Vue éclatée Bosch 11321 EVS 3 611 C21 010 - page 1

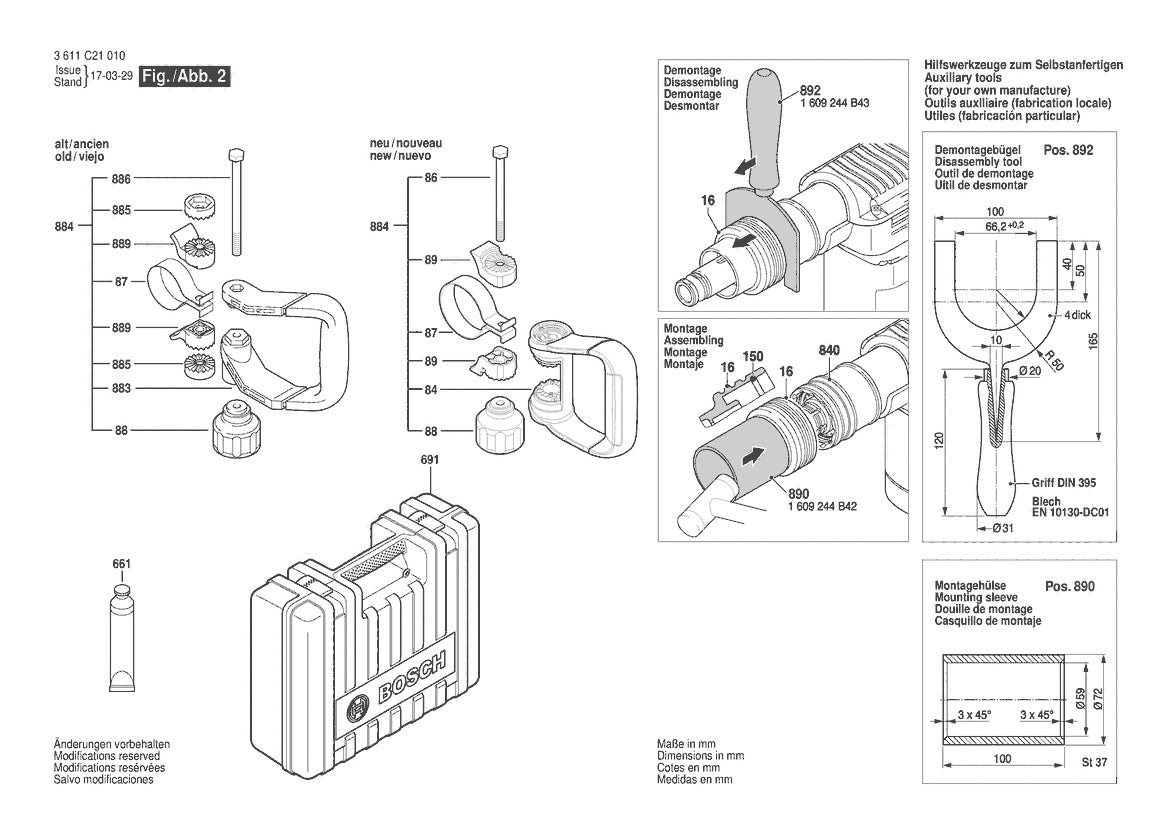

Vue éclatée Bosch 11321 EVS 3 611 C21 010 - page 2

Réf. 1600703035Marque : Bosch

Pièces détachées marteau piqueur Bosch 11321 EVS (3 611 C21 010)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€12,36 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

105 positions

Pos. Description

Vue 1 Position 6 - Ref 1600703035 - Manchon1600703035 €12,36

Vue 1 Position 74 - Ref 1600A0073C - Element Serre-Piece1600A0073C €13,92

Vue 1 Position 72 - Ref 1600A014S6 - Roue Dentee A Excentrique1600A014S6 €93,00

Vue 1 Position 139 - Ref 1600A018Z1 - Feutre1600A018Z1 €7,80

Vue 1 Position 808 - Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Vue 1 Position 7 - Ref 1601302019 - Collier De Fixation1601302019 €7,80

Vue 1 Position 73 - Ref 16055002EP - Couvercle De Carter16055002EP €78,60

Vue 1 Position 815 - Ref 1609271281 - Vis à tête cylindrique1609271281 €5,70

Vue 1 Position 69 - Ref 1610099005 - Etrier de blocage1610099005 €10,02

Vue 1 Position 53 - Ref 1610102054 - Disque De Support1610102054 €13,92

Vue 1 Position 146 - Ref 1610113012 - Rondelle De Compensation1610113012 €12,36

Vue 1 Position 145 - Ref 1610119012 - Anneau de retenue1610119012 €10,98

Vue 1 Position 104 - Ref 1610210095 - Joint torique1610210095 €10,98

Vue 1 Position 168 - Ref 1610210144 - Joint torique1610210144 €17,76

Vue 1 Position 165 - Ref 1610210153 - Joint torique1610210153 €23,28

Vue 1 Position 160 - Ref 1610210172 - Bague D’amortissement1610210172 €21,72

Vue 1 Position 95 - Ref 1610210173 - Joint torique1610210173 €10,02

Vue 1 Position 162 - Ref 1610210203 - Joint torique1610210203 €25,20

Vue 1 Position 156 - Ref 1610224009 - Anneau élastique1610224009 €7,80

Vue 1 Position 17 - Ref 1610241000 - Rondelle D’arret1610241000 €13,92

Vue 1 Position 144 - Ref 1610251006 - Rondelle D’appui1610251006 €19,68

Vue 1 Position 200 - Ref 1610284000 - Soufflet1610284000 €27,96

Vue 1 Position 31 - Ref 1610290049 - Bague D’amortissement1610290049 €12,36

Vue 1 Position 142 - Ref 1610290061 - Bague D’etancheite1610290061 €19,68

Vue 1 Position 167 - Ref 1610290062 - Bague D’etancheite1610290062 €13,92

Vue 1 Position 111 - Ref 1610290064 - Coussinet1610290064 €7,80

Vue 1 Position 163 - Ref 1610290065 - joint d’étanchéité1610290065 €25,20

Vue 1 Position 141 - Ref 1610290066 - Bague D’etancheite1610290066 €27,96

Vue 1 Position 26 - Ref 1610290076 - Disque De Commande1610290076 €21,72

Vue 1 Position 161 - Ref 1610290093 - Tampon En Caoutchouc1610290093 €7,80

Vue 1 Position 121 - Ref 1610328018 - Coussinet1610328018 €40,56

Vue 1 Position 16 - Ref 1610499055 - Douille Crantee1610499055 €23,28

Vue 1 Position 45 - Ref 1610499064 - Douille De Commande1610499064 €44,52

Vue 1 Position 21 - Ref 1610508038 - Bouchon de protection1610508038 €25,20

Vue 1 Position 34 - Ref 1610516013 - Bride1610516013 €7,80

Vue 1 Position 23 - Ref 1610520001 - Douille de butée1610520001 €34,32

Vue 1 Position 27 - Ref 1610591028 - Deflecteur D’air1610591028 €10,98

Vue 1 Position 22 - Ref 1610591030 - Manchon De Protection1610591030 €17,76

Vue 1 Position 13 - Ref 1610900026 - Roulement A Billes Rigide1610900026 €34,32

Vue 1 Position 14 - Ref 1610905041 - Roulement A Billes Rigide1610905041 €31,32

Vue 1 Position 116 - Ref 1610913029 - Couronne D’aiguilles1610913029 €15,84

Vue 1 Position 138 - Ref 1611015050 - Joint1611015050 €27,96

Vue 1 Position 131 - Ref 1611110C72 - Ecriteau Avertisseur1611110C72 €15,84

Vue 1 Position 9 - Ref 1611110D63 - Plaque De Marque1611110D63 €10,98

Vue 1 Position 25 - Ref 1612300036 - Corps D’arret1612300036 €37,44

Vue 1 Position 112 - Ref 1613300008 - Ecrou Hex1613300008 €10,98

Vue 1 Position 113 - Ref 1613435009 - Vis à Tôle1613435009 €7,80

Vue 1 Position 176 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 1 Position 174 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 1 Position 172 - Ref 1613435013 - Vis A Tete Bombee Torx1613435013 €10,02

Vue 1 Position 171 - Ref 1613435014 - Vis A Tete Bombee Torx1613435014 €10,02

Vue 1 Position 196 - Ref 1613435019 - Vis Avec Rondelle Captive1613435019 €7,80

Vue 1 Position 195 - Ref 1613490015 - Vis A Tete Bombee Torx1613490015 €10,98

Vue 1 Position 803 - Ref 1614011128 - Induit1614011128 €297,60

Vue 1 Position 2 - Ref 1614220133 - Épanouissement Polaire1614220133 €85,20

Vue 1 Position 42 - Ref 1614336085 - Porte-Balais1614336085 €93,00

Vue 1 Position 135 - Ref 1614431031 - Cable De Connexion1614431031 €19,68

Vue 1 Position 5 - Ref 1614461035 - Câble d alimentation1614461035 €93,00

Vue 1 Position 143 - Ref 1614601021 - Anneau élastique1614601021 €23,28

Vue 1 Position 18 - Ref 1614601030 - Anneau élastique1614601030 €10,98

Vue 1 Position 150 - Ref 1614601041 - Anneau élastique1614601041 €5,70

Vue 1 Position 28 - Ref 1614621000 - Ressort De Compression1614621000 €12,36

Vue 1 Position 44 - Ref 1614621007 - Ressort De Compression1614621007 €12,36

Vue 1 Position 817 - Ref 1614652004 - Ressort Spiral1614652004 €23,28

Vue 1 Position 1 - Ref 1615102161 - Carter De Moteur1615102161 €71,40

Vue 1 Position 81 - Ref 1615132088 - Poignee Couvercle1615132088 €57,96

Vue 1 Position 75 - Ref 1615132118 - Poignee1615132118 €118,20

Vue 1 Position 38 - Ref 1615190158 - Capot de recouvrement1615190158 €23,28

Vue 1 Position 37 - Ref 1615500390 - Support De Palier1615500390 €25,20

Vue 1 Position 43 - Ref 1615500410 - Couvercle De Ventilateur1615500410 €37,44

Vue 1 Position 15 - Ref 1616610090 - Ventilateur1616610090 €34,32

Vue 1 Position 825 - Ref 1617000706 - Axe De Palier1617000706 €34,32

Vue 1 Position 854 - Ref 1617000707 - Douille De Guidage1617000707 €63,60

Vue 1 Position 897 - Ref 1617000708 - Jeu Pieces D’usure1617000708 €109,20

Vue 1 Position 821 - Ref 1617000835 - Coussinet1617000835 €57,96

Vue 1 Position 841 - Ref 1617000899 - Percuteur1617000899 €100,80

Vue 1 Position 856 - Ref 1617000A00 - Piston De Marteau1617000A00 €53,04

Vue 1 Position 840 - Ref 1617000A08 - Boitier D’etande1617000A08 €265,20

Vue 1 Position 891 - Ref 1617000A26 - Paquet De Ressorts1617000A26 €63,60

Vue 1 Position 811 - Ref 1617014144 - Jeu De Balais1617014144 €44,52

Vue 1 Position 4 - Ref 1617200095 - Commutateur1617200095 €57,96

Vue 1 Position 80 - Ref 1617233050 - Regulateur De Vitesse1617233050 €183,00

Vue 1 Position 35 - Ref 1617S027AD - Tube De Marteau1617S027AD €183,00

Vue 1 Position 57 - Ref 1618710089 - Frappeur1618710089 €57,96

Vue 1 Position 126 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 177 - Ref 2603490024 - Vis A Tete Bombee Torx2603490024 €7,80

Vue 1 Position 818 - Ref 2910011082 - Vis à tête cylindrique2910011082 €5,70

Vue 1 Position 134 - Ref 2910110116 - Vis à tête cylindrique2910110116 €5,70

Vue 1 Position 175 - Ref 2912401018 - Vis à Tôle2912401018 €5,70

Vue 1 Position 154 - Ref 2916660024 - Anneau de retenue2916660024 €17,76

Vue 2 Position 89 - Ref 1600A00748 - Piece De Serrage1600A00748 €12,36

Vue 2 Position 84 - Ref 160202508D - Poignee Auxiliaire160202508D €48,60

Vue 2 Position 884 - Ref 1602025097 - Poignee Auxiliaire1602025097 €100,80

Vue 2 Position 691 - Ref 16054381CC - Coffret De Transport16054381CC €109,20

Vue 2 Position 890 - Ref 1609244B42 - Douille De Montage1609244B42 €199,20

Vue 2 Position 892 - Ref 1609244B43 - Etrier1609244B43 €328,80

Vue 2 Position 885 - Ref 1610190053 - Rondelle D’arret1610190053 €7,80

Vue 2 Position 87 - Ref 1611316022 - Collier De Serrage1611316022 €27,96

Vue 2 Position 112 - Ref 1613300008 - Ecrou Hex1613300008 €10,98

Vue 2 Position 883 - Ref 1615132109 - Poignee Auxiliaire1615132109 €63,60

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 889 - Ref 1618040084 - Piece De Serrage1618040084 €10,98

Vue 2 Position 88 - Ref 1619P16922 - Bouton Etoile1619P16922 €13,92

Vue 2 Position 886 - Ref 2911011270 - Vis Tête Hexagonale2911011270 €15,84

Vue 2 Position 86 - Ref 2911021267 - Vis Tête Hexagonale2911021267 €13,92

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Toutes les pièces détachées d’origine pour le marteau piqueur Bosch 11321 EVS (référence 3 611 C21 010) sont réunies ici. Repérez le numéro de position sur la vue éclatée, relevez la référence Bosch correspondante et commandez la bonne pièce.

Ce que contient cette page

La vue éclatée complète du marteau piqueur Bosch 11321 EVS
Le numéro de position de chaque composant
Les références Bosch d’origine (105 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
