Pièces détachées marteau piqueur Bosch GSH 16-30 (3 611 C35 100)

En stockPièce d'origine

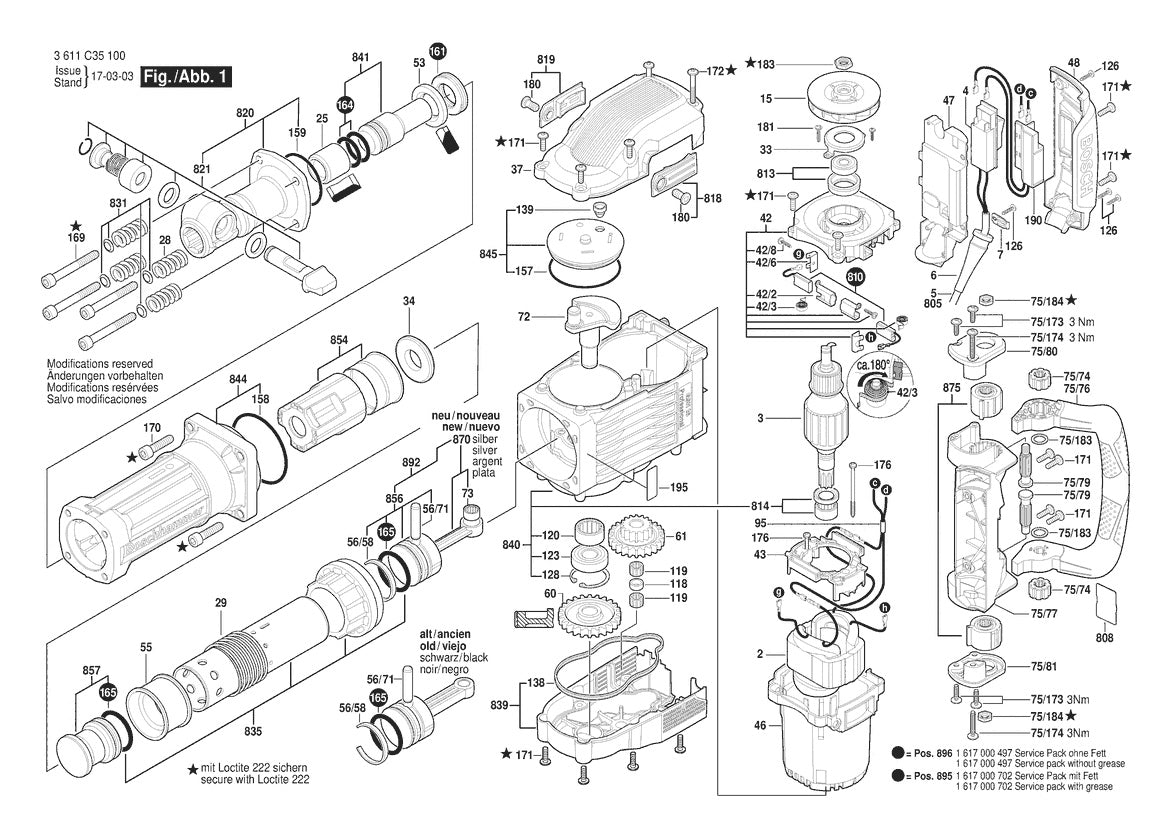

Vue éclatée Bosch GSH 16-30 3 611 C35 100 - page 1

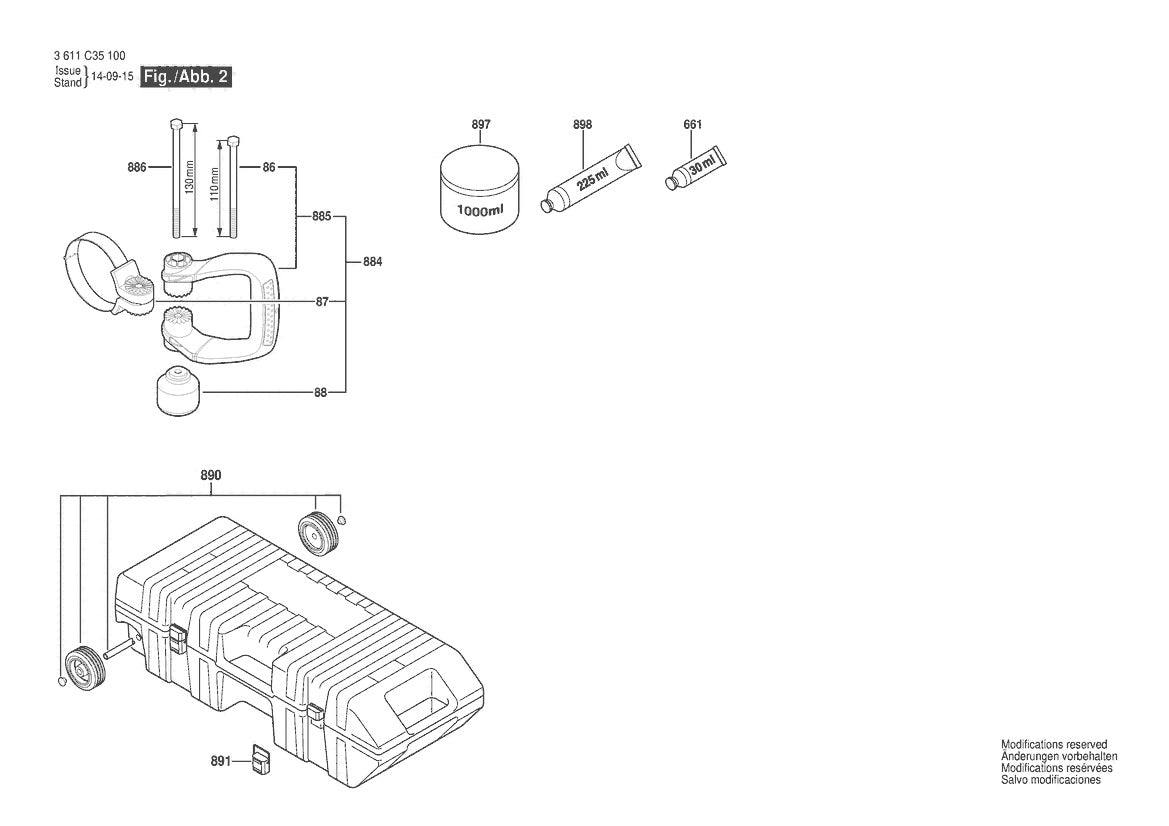

Vue éclatée Bosch GSH 16-30 3 611 C35 100 - page 2

Réf. 1600210005Marque : Bosch

Pièces détachées marteau piqueur Bosch GSH 16-30 (3 611 C35 100)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€12,36 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

99 positions

Pos. Description

Vue 1 Position 159 - Ref 1600210005 - Joint torique1600210005 €12,36

Vue 1 Position 73 - Ref 1600A0014G - Douille à aiguilles1600A0014G €15,84

Vue 1 Position 72 - Ref 1600A014TW - Arbre A Excentrique1600A014TW €183,00

Vue 1 Position 808 - Ref 160111A3H3 - Plaque signalétique160111A3H3 €10,98

Vue 1 Position 7 - Ref 1601302018 - Collier De Fixation1601302018 €7,80

Vue 1 Position 176 - Ref 1603435036 - Vis à Tôle1603435036 €7,80

Vue 1 Position 2 - Ref 160422052M - Épanouissement Polaire160422052M €183,00

Vue 1 Position 892 - Ref 1607000C3M - Piston De Marteau1607000C3M €100,80

Vue 1 Position 856 - Ref 1607000C3N - Piston De Marteau1607000C3N €53,04

Vue 1 Position 870 - Ref 1607000C3P - Bielle1607000C3P €57,96

Vue 1 Position 4 - Ref 1607200244 - Commutateur1607200244 €78,60

Vue 1 Position 34 - Ref 1610102635 - Rondelle D’appui1610102635 €40,56

Vue 1 Position 53 - Ref 1610190058 - Rondelle De Butee1610190058 €34,32

Vue 1 Position 158 - Ref 1610210191 - Joint torique1610210191 €12,36

Vue 1 Position 157 - Ref 1610210192 - Joint torique1610210192 €12,36

Vue 1 Position 164 - Ref 1610210194 - Joint torique1610210194 €12,36

Vue 1 Position 165 - Ref 1610210195 - Joint torique1610210195 €31,32

Vue 1 Position 161 - Ref 1610290118 - Bague D’amortissement1610290118 €13,92

Vue 1 Position 25 - Ref 1610300070 - Bague De Guidage1610300070 €63,60

Vue 1 Position 56/58 - Ref 1610500023 - Segment de retenue1610500023 €21,72

Vue 1 Position 55 - Ref 1610506019 - Douille De Commande1610506019 €93,00

Vue 1 Position 139 - Ref 1610508050 - Bouchon1610508050 €10,98

Vue 1 Position 43 - Ref 1610508054 - Butee D’ecartement1610508054 €12,36

Vue 1 Position 118 - Ref 1610520003 - Douille D’ecartement1610520003 €12,36

Vue 1 Position 6 - Ref 1610703053 - Manchon1610703053 €10,98

Vue 1 Position 123 - Ref 1610900030 - Roulement A Billes Rigide1610900030 €53,04

Vue 1 Position 120 - Ref 1610910092 - Roulement A Aiguilles1610910092 €78,60

Vue 1 Position 119 - Ref 1610913020 - Couronne D’aiguilles1610913020 €10,98

Vue 1 Position 33 - Ref 1611006008 - Plateau De Retenue1611006008 €27,96

Vue 1 Position 138 - Ref 1611015059 - Joint1611015059 €13,92

Vue 1 Position 195 - Ref 1611110D43 - Etiquette Adhesive1611110D43 €10,98

Vue 1 Position 42/6 - Ref 1611390005 - Connecteur1611390005 €17,76

Vue 1 Position 75/74 - Ref 1613060049 - Moyeu Cannele1613060049 €31,32

Vue 1 Position 75/79 - Ref 1613060050 - Arbre Dentele1613060050 €34,32

Vue 1 Position 56/71 - Ref 1613101012 - Axe De Piston1613101012 €17,76

Vue 1 Position 183 - Ref 1613349020 - Ecrou Hex1613349020 €10,02

Vue 1 Position 75/184 - Ref 1613349021 - Ecrou Hex1613349021 €10,02

Vue 1 Position 169 - Ref 1613414022 - Vis cyl SixPans Creux CHC1613414022 €13,92

Vue 1 Position 170 - Ref 1613414023 - Vis cyl SixPans Creux CHC1613414023 €7,80

Vue 1 Position 180 - Ref 1613490007 - Vis De Serrage1613490007 €12,36

Vue 1 Position 75/173 - Ref 1613490008 - Vis A Tete Bombee Torx1613490008 €5,70

Vue 1 Position 75/174 - Ref 1613490009 - Vis A Tete Bombee Torx1613490009 €7,80

Vue 1 Position 171 - Ref 1613490010 - Vis A Tete Bombee Torx1613490010 €10,98

Vue 1 Position 172 - Ref 1613490011 - Vis A Tete Bombee Torx1613490011 €10,02

Vue 1 Position 3 - Ref 1614011117 - Induit1614011117 €265,20

Vue 1 Position 42/2 - Ref 1614336017 - Guide De Brosse1614336017 €34,32

Vue 1 Position 42 - Ref 1614336078 - Porte-Balais1614336078 €100,80

Vue 1 Position 95 - Ref 1614448038 - Cable De Connexion1614448038 €25,20

Vue 1 Position 190 - Ref 1614503007 - Filtre D’antiparasitage1614503007 €93,00

Vue 1 Position 28 - Ref 1614614006 - Ressort De Compression1614614006 €21,72

Vue 1 Position 29 - Ref 1614614007 - Ressort De Compression1614614007 €21,72

Vue 1 Position 42/3 - Ref 1614652007 - Ressort Spiral1614652007 €13,92

Vue 1 Position 75/80 - Ref 1615500376 - Flasque De Palier1615500376 €25,20

Vue 1 Position 75/81 - Ref 1615500377 - Flasque De Palier1615500377 €27,96

Vue 1 Position 37 - Ref 1615500380 - Couvercle De Ventilateur1615500380 €100,80

Vue 1 Position 48 - Ref 1615500383 - Couvercle De Carter1615500383 €78,60

Vue 1 Position 75/77 - Ref 1615805069 - Support De Palier1615805069 €71,40

Vue 1 Position 60 - Ref 1616317086 - Roue Cylindrique1616317086 €168,00

Vue 1 Position 61 - Ref 1616317093 - Roue Cylindrique1616317093 €220,20

Vue 1 Position 15 - Ref 1616610102 - Ventilateur1616610102 €48,60

Vue 1 Position 813 - Ref 1617000480 - Palier-Coussinet1617000480 €44,52

Vue 1 Position 814 - Ref 1617000481 - Palier-Coussinet1617000481 €78,60

Vue 1 Position 818 - Ref 1617000482 - Capuchon De Balais1617000482 €15,84

Vue 1 Position 819 - Ref 1617000483 - Capuchon De Balais1617000483 €15,84

Vue 1 Position 839 - Ref 1617000489 - Couvercle D’engrenage1617000489 €153,00

Vue 1 Position 840 - Ref 1617000490 - Carter D’engrenages1617000490 €692,40

Vue 1 Position 841 - Ref 1617000491 - Percuteur1617000491 €199,20

Vue 1 Position 844 - Ref 1617000492 - Tube De Marteau1617000492 €446,40

Vue 1 Position 857 - Ref 1617000495 - Frappeur1617000495 €153,00

Vue 1 Position 875 - Ref 1617000496 - Barre Torsion Caoutchouc1617000496 €118,20

Vue 1 Position 896 - Ref 1617000497 - Jeu Pieces D’usure1617000497 €93,00

Vue 1 Position 895 - Ref 1617000702 - Jeu Pieces D’usure1617000702 €153,00

Vue 1 Position 835 - Ref 1617000709 - Tube De Guidage1617000709 €404,40

Vue 1 Position 845 - Ref 1617000710 - Couvercle1617000710 €48,60

Vue 1 Position 821 - Ref 1617000721 - Jeu De Boulons De Blocage1617000721 €168,00

Vue 1 Position 820 - Ref 1617000722 - Porte-Outil1617000722 €692,40

Vue 1 Position 805 - Ref 1617000723 - Câble d alimentation1617000723 €71,40

Vue 1 Position 854 - Ref 1617000740 - Douille D’ecartement1617000740 €63,60

Vue 1 Position 831 - Ref 1617000A4Z - Rondelle plate1617000A4Z €40,56

Vue 1 Position 810 - Ref 1617014143 - Jeu De Balais1617014143 €57,96

Vue 1 Position 47 - Ref 1618000028 - Plaque De Base1618000028 €44,52

Vue 1 Position 75/76 - Ref 1618045022 - Poignee1618045022 €140,40

Vue 1 Position 181 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 126 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 42/8 - Ref 2912401412 - Vis à Tôle2912401412 €5,70

Vue 1 Position 75/183 - Ref 2916280013 - Rondelle D’appui2916280013 €7,80

Vue 1 Position 128 - Ref 2916660021 - Anneau de retenue2916660021 €15,84

Vue 2 Position 87 - Ref 1600A00AR5 - Collier De Serrage1600A00AR5 €48,60

Vue 2 Position 884 - Ref 160202508K - Poignee Auxiliaire160202508K €128,40

Vue 2 Position 885 - Ref 1605132163 - Poignee1605132163 €40,56

Vue 2 Position 165 - Ref 1610210195 - Joint torique1610210195 €31,32

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 898 - Ref 1615430015 - Tube De Graisse1615430015 €93,00

Vue 2 Position 897 - Ref 1615430016 - Graisse Lubrifiante1615430016 €199,20

Vue 2 Position 891 - Ref 1617000715 - Fermeture1617000715 €23,28

Vue 2 Position 890 - Ref 1617000716 - Train De Roues1617000716 €85,20

Vue 2 Position 88 - Ref 1619P16922 - Bouton Etoile1619P16922 €13,92

Vue 2 Position 886 - Ref 2911011270 - Vis Tête Hexagonale2911011270 €15,84

Vue 2 Position 86 - Ref 2911021267 - Vis Tête Hexagonale2911021267 €13,92

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Cette page regroupe l’ensemble des pièces du marteau piqueur Bosch GSH 16-30 (3 611 C35 100). La vue éclatée montre l’emplacement exact de chaque élément et le numéro qui lui correspond dans la liste.

Comment trouver la bonne pièce

Vérifiez la référence 3 611 C35 100 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
