Pièces détachées marteau piqueur Bosch GSH 27 VC (3 611 C0A 002)

En stockPièce d'origine

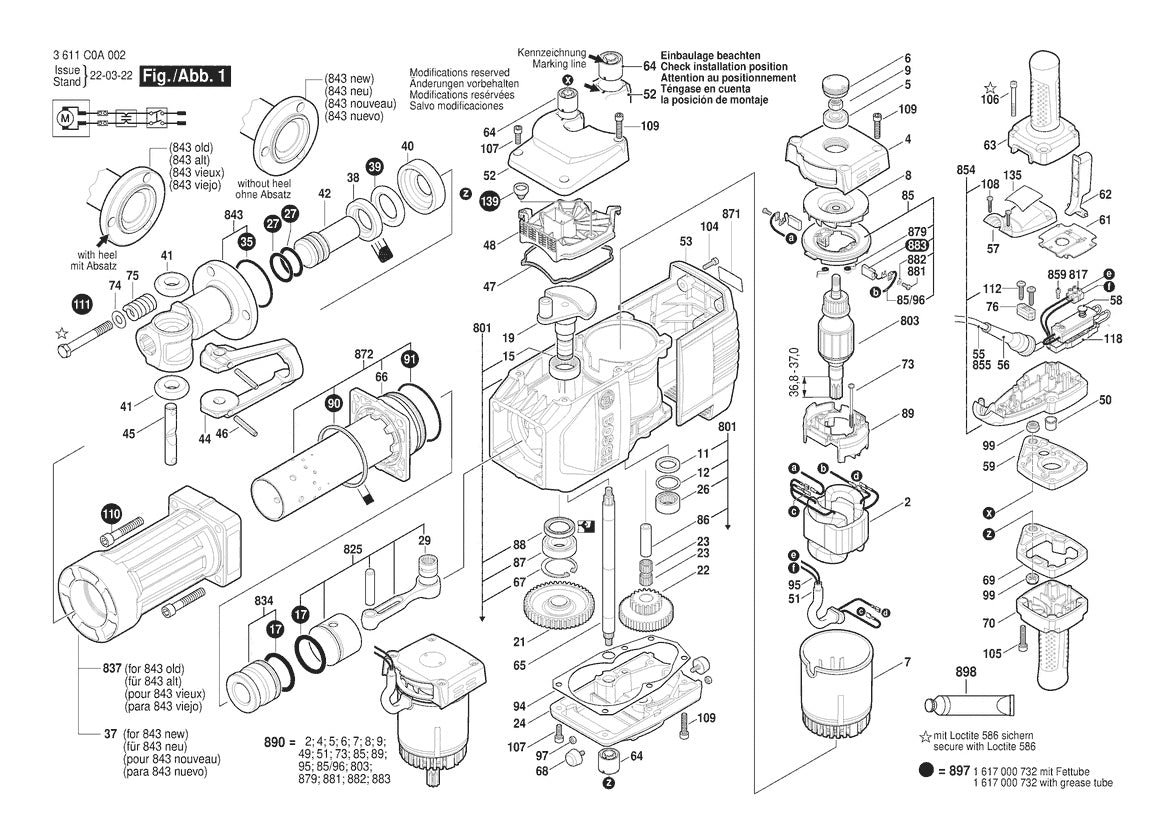

Vue éclatée Bosch GSH 27 VC 3 611 C0A 002 - page 1

Réf. 1600A014T0Marque : Bosch

Pièces détachées marteau piqueur Bosch GSH 27 VC (3 611 C0A 002)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€220,20 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

96 positions

Pos. Description

Position 24 Ref 1600A014T0 - Couvercle D’engrenage1600A014T0 €220,20

Position 52 Ref 1600A014T5 - Couvercle De Ventilateur1600A014T5 €78,60

Position 37 Ref 1600A014T8 - Tube De Guidage1600A014T8 €404,40

Position 42 Ref 1600A014TU - Percuteur1600A014TU €199,20

Position 19 Ref 1600A014TX - Arbre A Excentrique1600A014TX €297,60

Position 38 Ref 1600A014U0 - Rondelle D’appui1600A014U0 €27,96

Position 40 Ref 1600A014U1 - Bride Intermediaire1600A014U1 €71,40

Position 59 Ref 1600A014U2 - Plaque Intermediaire1600A014U2 €168,00

Position 837 Ref 1600A01BG9 - Tube De Guidage1600A01BG9 €493,20

Position 47 Ref 1600A02254 - Joint1600A02254 €13,92

Position 69 Ref 1600A0273E - Plaque Intermediaire1600A0273E €140,40

Position 871 Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Position 73 Ref 1603435036 - Vis à Tôle1603435036 €7,80

Position 2 Ref 160422052R - Épanouissement Polaire160422052R €220,20

Position 48 Ref 16055002HJ - Couvercle16055002HJ €19,68

Position 4 Ref 160582023G - Flasque De Palier160582023G €71,40

Position 843 Ref 1607000C8U - Porte-Outil1607000C8U €772,80

Position 801 Ref 1607000E6P - Carter De Moteur1607000E6P €265,20

Position 89 Ref 1610009008 - Butee D’ecartement1610009008 €13,92

Position 12 Ref 1610102616 - Rondelle D’appui1610102616 €12,36

Position 11 Ref 1610108013 - Rondelle De Feutre1610108013 €10,02

Position 882 Ref 1610151007 - Rondelle élastique1610151007 €5,70

Position 41 Ref 1610210008 - Joint torique1610210008 €19,68

Position 17 Ref 1610210210 - Joint torique1610210210 €37,44

Position 35 Ref 1610210211 - Joint torique1610210211 €25,20

Position 91 Ref 1610210212 - Joint torique1610210212 €10,98

Position 27 Ref 1610210213 - Joint torique1610210213 €19,68

Position 88 Ref 1610283016 - Bague D’etancheite1610283016 €27,96

Position 66 Ref 1610290101 - Bague D’appui1610290101 €153,00

Position 39 Ref 1610290103 - Bague D’amortissement1610290103 €44,52

Position 86 Ref 1610300033 - Axe D’articulation1610300033 €53,04

Position 139 Ref 1610508050 - Bouchon1610508050 €10,98

Position 56 Ref 1610703055 - Passe-Cables1610703055 €27,96

Position 51 Ref 1610703057 - Passe-Cables1610703057 €19,68

Position 5 Ref 1610900015 - Roulement A Billes Rigide1610900015 €63,60

Position 87 Ref 1610900027 - Roulement A Billes Rigide1610900027 €71,40

Position 15 Ref 1610910091 - Roulement A Aiguilles1610910091 €53,04

Position 26 Ref 1610910092 - Roulement A Aiguilles1610910092 €78,60

Position 29 Ref 1610910097 - Roulement A Aiguilles1610910097 €57,96

Position 23 Ref 1610913005 - Couronne D’aiguilles1610913005 €25,20

Position 94 Ref 1611015021 - Joint-Plaque1611015021 €12,36

Position 90 Ref 1611015061 - Anneau rectangulaire1611015061 €12,36

Position 817 Ref 1611091006 - Borne1611091006 €7,80

Position 135 Ref 161111C01C - Plaquette Indicatrice161111C01C €12,36

Position 76 Ref 1611302015 - Collier De Fixation1611302015 €10,02

Position 62 Ref 1612026153 - Cliquet D’engrenage1612026153 €17,76

Position 65 Ref 1613060005 - Arbre Dentele1613060005 €128,40

Position 45 Ref 1613103004 - Axe De Blocage1613103004 €93,00

Position 9 Ref 1613313000 - Ecrou Hex1613313000 €12,36

Position 111 Ref 1613414024 - Vis Tête Hexagonale1613414024 €19,68

Position 68 Ref 1613465001 - Tampon En Caoutchouc1613465001 €19,68

Position 881 Ref 1613490005 - Vis A Tete Bombee Torx1613490005 €10,98

Position 112 Ref 1613490021 - Vis A Tete Bombee Torx1613490021 €7,80

Position 803 Ref 1614011139 - Induit1614011139 €446,40

Position 85 Ref 1614336045 - Porte-Balais1614336045 €85,20

Position 95 Ref 1614413010 - Faisceau De Cables1614413010 €23,28

Position 85/96 Ref 1614448037 - Cable De Connexion1614448037 €27,96

Position 118 Ref 1614503011 - Filtre D’antiparasitage1614503011 €85,20

Position 75 Ref 1614614009 - Ressort De Compression1614614009 €27,96

Position 879 Ref 1614652001 - Ressort Spiral1614652001 €13,92

Position 7 Ref 1615108104 - Boitier Isolant1615108104 €78,60

Position 63 Ref 1615132124 - Poignee1615132124 €109,20

Position 70 Ref 1615132125 - Poignee1615132125 €118,20

Position 898 Ref 1615430015 - Tube De Graisse1615430015 €93,00

Position 6 Ref 1615500214 - Bouchon Filete1615500214 €57,96

Position 53 Ref 1615500414 - Capot de recouvrement1615500414 €242,40

Position 57 Ref 1615500418 - Couvercle D’interrupteur1615500418 €19,68

Position 61 Ref 1615700059 - Protection Anti-Poussiere1615700059 €23,28

Position 21 Ref 1616318009 - Roue Cylindrique1616318009 €297,60

Position 22 Ref 1616328036 - Roue Cylindrique1616328036 €404,40

Position 64 Ref 1616334000 - Barre Torsion Caoutchouc1616334000 €57,96

Position 8 Ref 1616610089 - Ventilateur1616610089 €48,60

Position 883 Ref 1617000425 - Jeu De Balais1617000425 €71,40

Position 855 Ref 1617000723 - Câble d alimentation1617000723 €71,40

Position 825 Ref 1617000727 - Groupe piston1617000727 €128,40

Position 834 Ref 1617000728 - Frappeur1617000728 €183,00

Position 854 Ref 1617000730 - Boitier D’interrupteur1617000730 €63,60

Position 872 Ref 1617000731 - Tube De Marteau1617000731 €692,40

Position 897 Ref 1617000732 - Jeu Pieces D’usure1617000732 €199,20

Position 890 Ref 1617000733 - Moteur A Bride Universel1617000733 €1.249,20

Position 58 Ref 1617200124 - Commutateur1617200124 €78,60

Position 44 Ref 1618045026 - Etrier de blocage1618045026 €367,20

Position 108 Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Position 859 Ref 2910011088 - Vis à tête cylindrique2910011088 €5,70

Position 104 Ref 2910141201 - Vis cyl SixPans Creux CHC2910141201 €10,98

Position 107 Ref 2910141242 - Vis cyl SixPans Creux CHC2910141242 €7,80

Position 109 Ref 2910141248 - Vis cyl SixPans Creux CHC2910141248 €7,80

Position 110 Ref 2910141356 - Vis cyl SixPans Creux CHC2910141356 €10,98

Position 105 Ref 2914551188 - Vis Micro-Encapsulee2914551188 €12,36

Position 106 Ref 2914551189 - Vis Micro-Encapsulee2914551189 €5,70

Position 97 Ref 2915011007 - Ecrou Hex2915011007 €5,70

Position 74 Ref 2916160010 - Rondelle ressort2916160010 €10,98

Position 67 Ref 2916660023 - Anneau de retenue2916660023 €17,76

Position 46 Ref 2917760187 - Goupille Elastique2917760187 €7,80

Position 50 Ref 3600421500 - Manchon De Protection3600421500 €10,98

Position 99 Ref 3613313500 - Ecrou Hex3613313500 €12,36

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Le marteau piqueur Bosch GSH 27 VC (réf. 3 611 C0A 002) se répare pièce par pièce. Cette fiche vous donne accès à la nomenclature complète du modèle, avec la référence constructeur de chaque composant.

Comment trouver la bonne pièce

Vérifiez la référence 3 611 C0A 002 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Références compatibles

Cette nomenclature est identique pour les références : 3 611 C0A 002, 3 611 C0A 0P2.

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
