Pièces détachées marteau piqueur Bosch GSH 5 CE (0 611 313 703)

En stockPièce d'origine

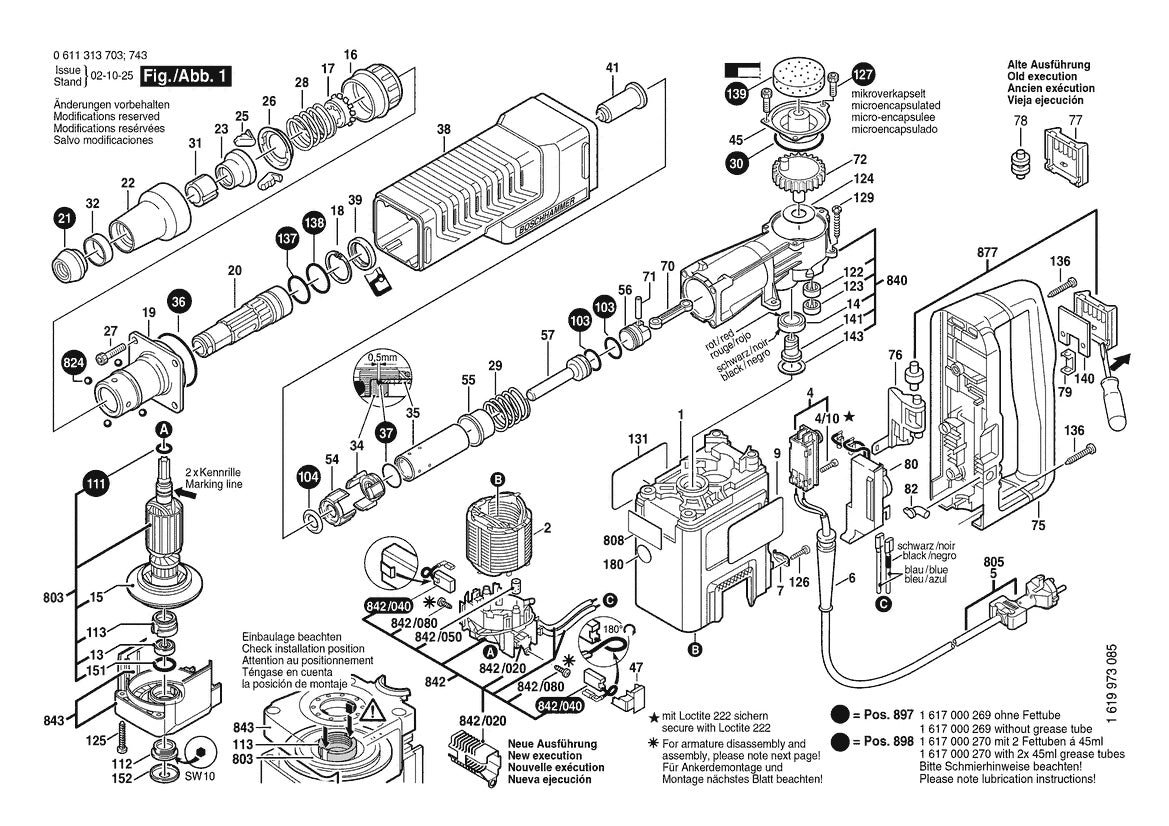

Vue éclatée Bosch GSH 5 CE 0 611 313 703 - page 1

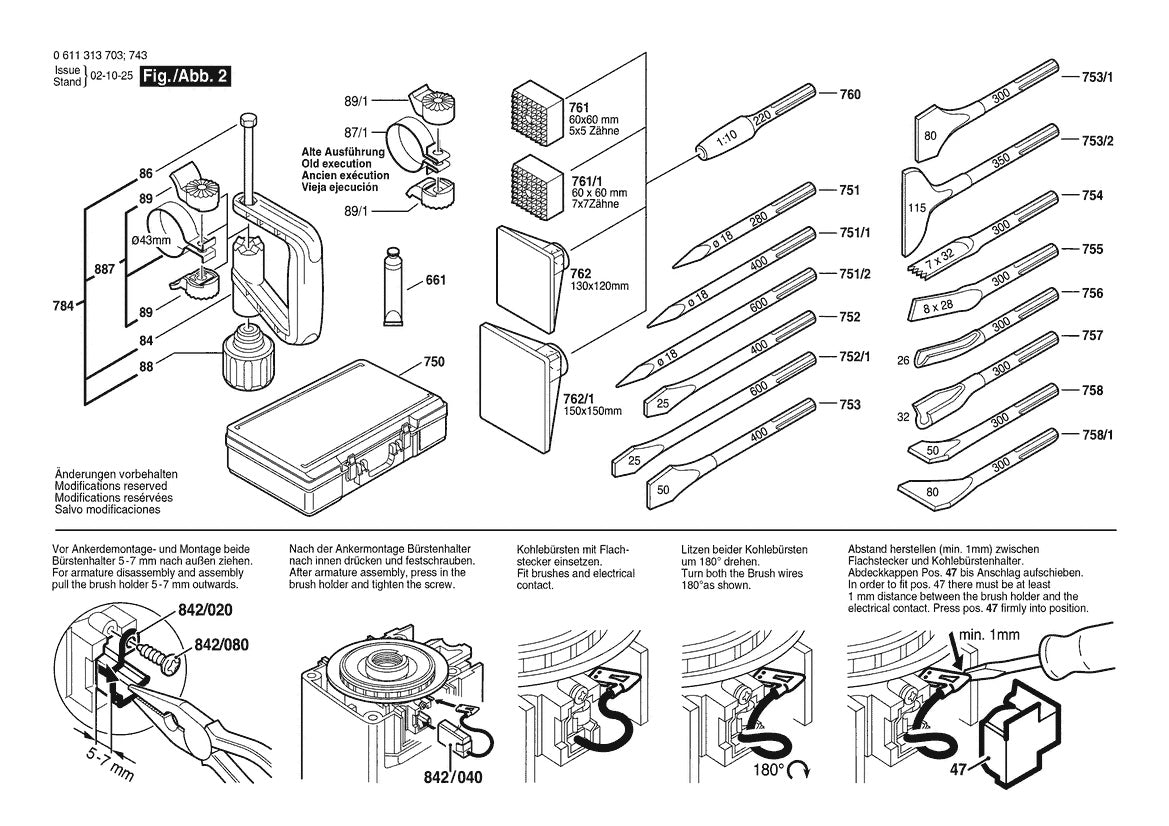

Vue éclatée Bosch GSH 5 CE 0 611 313 703 - page 2

Réf. 160111A3H3Marque : Bosch

Pièces détachées marteau piqueur Bosch GSH 5 CE (0 611 313 703)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,98 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

96 positions

Pos. Description

Vue 1 Position 808 - Ref 160111A3H3 - Plaque signalétique160111A3H3 €10,98

Vue 1 Position 7 - Ref 1601302018 - Collier De Fixation1601302018 €7,80

Vue 1 Position 2 - Ref 1604220343 - Épanouissement Polaire1604220343 €85,20

Vue 1 Position 842/040 - Ref 1607000497 - Jeu De Balais1607000497 €265,20

Vue 1 Position 80 - Ref 16072335CV - Regulateur De Vitesse16072335CV €128,40

Vue 1 Position 124 - Ref 1610101008 - Rondelle Du Roulement Ax1610101008 €7,80

Vue 1 Position 139 - Ref 1610108021 - Rondelle De Feutre1610108021 €23,28

Vue 1 Position 143 - Ref 1610108024 - Rondelle De Feutre1610108024 €25,20

Vue 1 Position 54 - Ref 1610190010 - Disque De Commande1610190010 €21,72

Vue 1 Position 32 - Ref 1610202016 - Douille Cylindrique1610202016 €31,32

Vue 1 Position 36 - Ref 1610210022 - Joint torique1610210022 €7,80

Vue 1 Position 111 - Ref 1610210081 - Joint torique1610210081 €13,92

Vue 1 Position 103 - Ref 1610210091 - Joint torique1610210091 €13,92

Vue 1 Position 104 - Ref 1610210093 - Joint torique1610210093 €5,70

Vue 1 Position 137 - Ref 1610210101 - Joint torique1610210101 €12,36

Vue 1 Position 138 - Ref 1610210103 - Joint torique1610210103 €10,98

Vue 1 Position 30 - Ref 1610210136 - Joint torique1610210136 €7,80

Vue 1 Position 39 - Ref 1610283027 - Bague D’etancheite1610283027 €13,92

Vue 1 Position 26 - Ref 1610290025 - Disque De Commande1610290025 €21,72

Vue 1 Position 31 - Ref 1610390015 - Douille D’ecartement1610390015 €13,92

Vue 1 Position 34 - Ref 1610390030 - Douille D’ecartement1610390030 €37,44

Vue 1 Position 55 - Ref 1610420004 - Douille De Commande1610420004 €78,60

Vue 1 Position 22 - Ref 1610499015 - Manchon De Protection1610499015 €21,72

Vue 1 Position 16 - Ref 1610499016 - Douille Crantee1610499016 €12,36

Vue 1 Position 113 - Ref 1610501036 - Coussinet1610501036 €25,20

Vue 1 Position 21 - Ref 1610508017 - Bouchon de protection1610508017 €13,92

Vue 1 Position 152 - Ref 1610508030 - Capot1610508030 €7,80

Vue 1 Position 23 - Ref 1610520001 - Douille de butée1610520001 €34,32

Vue 1 Position 17 - Ref 1610590002 - Segment de retenue1610590002 €13,92

Vue 1 Position 47 - Ref 1610591012 - Capot1610591012 €7,80

Vue 1 Position 6 - Ref 1610703053 - Manchon1610703053 €10,98

Vue 1 Position 13 - Ref 1610900025 - Roulement A Billes Rigide1610900025 €37,44

Vue 1 Position 14 - Ref 1610905027 - Roulement A Billes Rigide1610905027 €53,04

Vue 1 Position 123 - Ref 1610910087 - Douille A Aiguille1610910087 €21,72

Vue 1 Position 122 - Ref 1610910088 - Douille à aiguilles1610910088 €19,68

Vue 1 Position 140 - Ref 1611098004 - Plaque d’appui1611098004 €12,36

Vue 1 Position 9 - Ref 1611110704 - Plaque De Marque1611110704 €13,92

Vue 1 Position 131 - Ref 1611110705 - Plaque De Marque1611110705 €17,76

Vue 1 Position 70 - Ref 1612001031 - Bielle1612001031 €31,32

Vue 1 Position 76 - Ref 1612026029 - Levier De Commande1612026029 €17,76

Vue 1 Position 25 - Ref 1612300027 - Corps D’arret1612300027 €31,32

Vue 1 Position 71 - Ref 1613101005 - Goupille Cylindrique1613101005 €5,70

Vue 1 Position 842/050 - Ref 1613212004 - Tampon En Caoutchouc1613212004 €13,92

Vue 1 Position 141 - Ref 1613344005 - Douille à collet1613344005 €57,96

Vue 1 Position 112 - Ref 1613461001 - Bague Filetee1613461001 €25,20

Vue 1 Position 803 - Ref 1614010186 - Induit1614010186 €265,20

Vue 1 Position 842 - Ref 1614336009 - Porte-Balais1614336009 €100,80

Vue 1 Position 842/020 - Ref 1614336043 - Guide De Brosse1614336043 €13,92

Vue 1 Position 29 - Ref 1614615002 - Ressort De Compression1614615002 €5,70

Vue 1 Position 28 - Ref 1614621000 - Ressort De Compression1614621000 €12,36

Vue 1 Position 1 - Ref 1615102142 - Carter De Moteur1615102142 €53,04

Vue 1 Position 75 - Ref 1615132043 - Poignee1615132043 €140,40

Vue 1 Position 38 - Ref 1615190073 - Capot de recouvrement1615190073 €31,32

Vue 1 Position 45 - Ref 1615500294 - Couvercle De Carter1615500294 €25,20

Vue 1 Position 82 - Ref 1615510000 - Conducteur De Lumiere1615510000 €10,02

Vue 1 Position 19 - Ref 1615700033 - Flasque1615700033 €183,00

Vue 1 Position 35 - Ref 1615806086 - Tube De Marteau1615806086 €220,20

Vue 1 Position 843 - Ref 1615808078 - Flasque De Palier1615808078 €71,40

Vue 1 Position 79 - Ref 1615819016 - Support De Palier1615819016 €10,02

Vue 1 Position 72 - Ref 1616317051 - Roue Dentee A Excentrique1616317051 €183,00

Vue 1 Position 15 - Ref 1616610071 - Ventilateur1616610071 €34,32

Vue 1 Position 824 - Ref 1617000239 - Bille1617000239 €10,98

Vue 1 Position 897 - Ref 1617000269 - Jeu Pieces D’usure1617000269 €109,20

Vue 1 Position 898 - Ref 1617000270 - Jeu Pieces D’usure1617000270 €109,20

Vue 1 Position 877 - Ref 1617000297 - Tableau De Connexions1617000297 €27,96

Vue 1 Position 805 - Ref 1617000723 - Câble d alimentation1617000723 €71,40

Vue 1 Position 840 - Ref 1617000804 - Ensemble Pieces Rechange1617000804 €297,60

Vue 1 Position 842/040 - Ref 1617014122 - Jeu De Balais1617014122 €48,60

Vue 1 Position 4 - Ref 1617200048 - Commutateur1617200048 €48,60

Vue 1 Position 20 - Ref 1618597069 - Porte-Outil1618597069 €297,60

Vue 1 Position 56 - Ref 1618700057 - Piston De Marteau1618700057 €37,44

Vue 1 Position 41 - Ref 1618710052 - Percuteur1618710052 €44,52

Vue 1 Position 57 - Ref 1618710077 - Frappeur1618710077 €93,00

Vue 1 Position 37 - Ref 1900210131 - Joint torique1900210131 €15,84

Vue 1 Position 151 - Ref 2600210028 - Joint torique2600210028 €7,80

Vue 1 Position 4/10 - Ref 2910011088 - Vis à tête cylindrique2910011088 €5,70

Vue 1 Position 27 - Ref 2910141201 - Vis cyl SixPans Creux CHC2910141201 €10,98

Vue 1 Position 126 - Ref 2910211019 - Vis à Tôle2910211019 €5,70

Vue 1 Position 136 - Ref 2910211236 - Vis à Tôle2910211236 €5,70

Vue 1 Position 842/080 - Ref 2912401005 - Vis à Tôle2912401005 €5,70

Vue 1 Position 125 - Ref 2912401036 - Vis à Tôle2912401036 €5,70

Vue 1 Position 129 - Ref 2912401036 - Vis à Tôle2912401036 €5,70

Vue 1 Position 127 - Ref 2914551117 - Vis Micro-Encapsulee2914551117 €7,80

Vue 1 Position 18 - Ref 2916660016 - Anneau de retenue2916660016 €10,98

Vue 1 Position 6 - Ref 3600703011 - Manchon3600703011 €12,36

Vue 2 Position 842/040 - Ref 1607000497 - Jeu De Balais1607000497 €265,20

Vue 2 Position 47 - Ref 1610591012 - Capot1610591012 €7,80

Vue 2 Position 842/020 - Ref 1614336043 - Guide De Brosse1614336043 €13,92

Vue 2 Position 84 - Ref 1615132044 - Poignee1615132044 €40,56

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 887 - Ref 1617000171 - Collier De Serrage1617000171 €44,52

Vue 2 Position 842/040 - Ref 1617014122 - Jeu De Balais1617014122 €48,60

Vue 2 Position 89 - Ref 1618040068 - Piece De Serrage1618040068 €19,68

Vue 2 Position 88 - Ref 1619P16922 - Bouton Etoile1619P16922 €13,92

Vue 2 Position 86 - Ref 2911011270 - Vis Tête Hexagonale2911011270 €15,84

Vue 2 Position 842/080 - Ref 2912401005 - Vis à Tôle2912401005 €5,70

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre marteau piqueur Bosch GSH 5 CE ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 0 611 313 703.

Bien choisir sa pièce

Plusieurs versions d’un même modèle peuvent exister : contrôlez que la référence 0 611 313 703 figure bien sur votre machine, puis identifiez la pièce grâce à son numéro de position sur la vue éclatée.

Références compatibles

Cette nomenclature est identique pour les références : 0 611 313 703, 0 611 313 708.

Une pièce d’usure changée à temps évite une panne bien plus coûteuse.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
