Pièces détachées marteau piqueur Bosch GSH 5 CE (3 611 C21 032)

En stockPièce d'origine

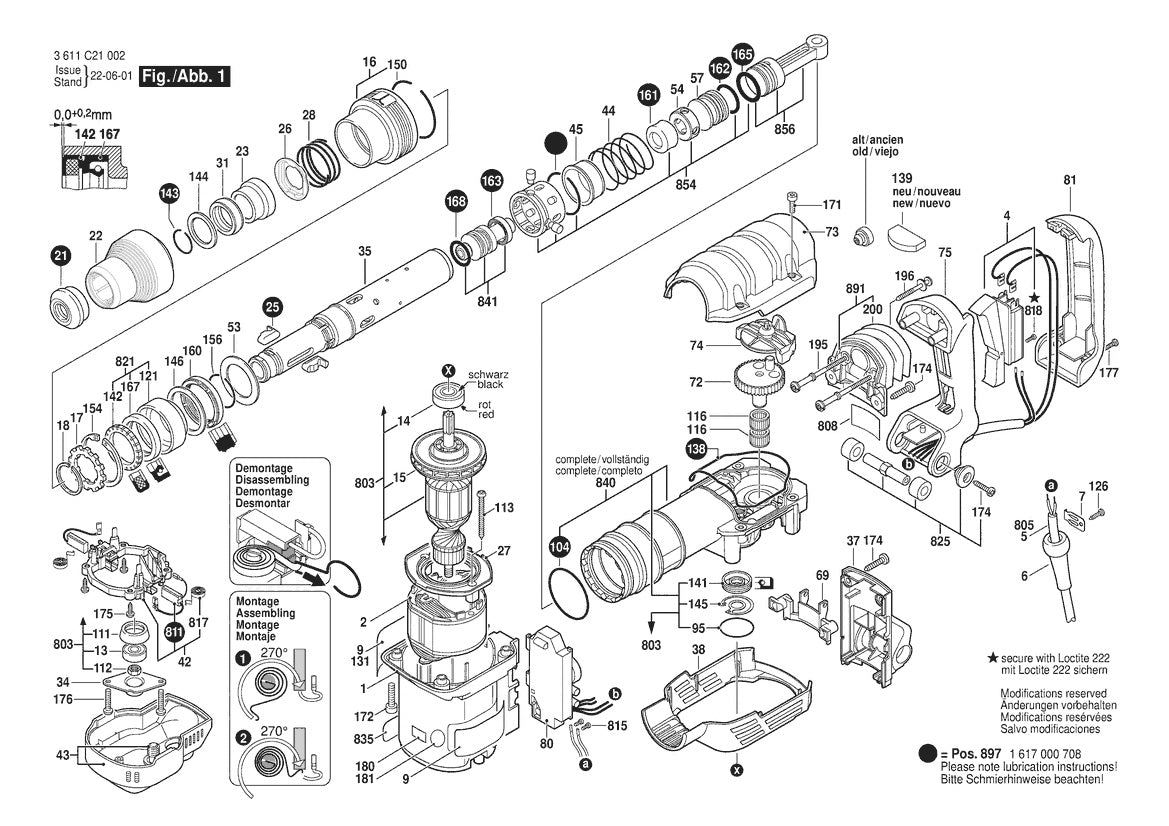

Vue éclatée Bosch GSH 5 CE 3 611 C21 032 - page 1

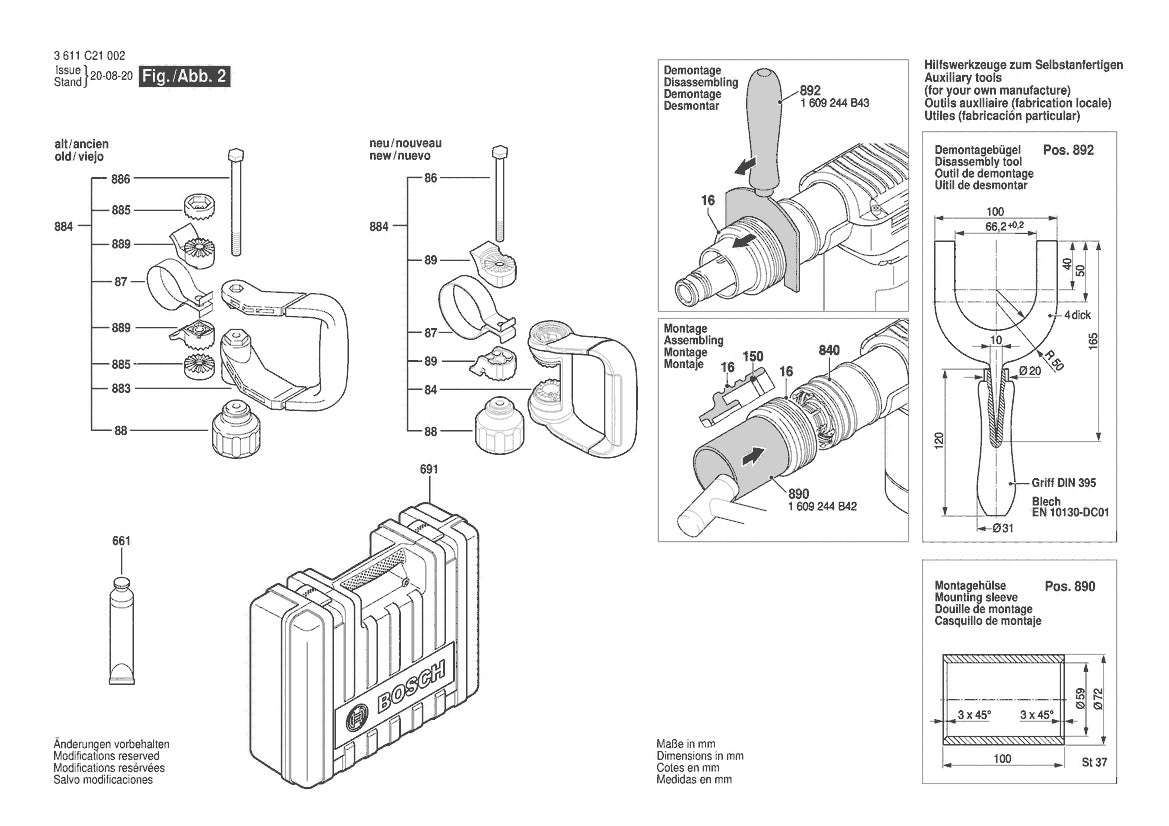

Vue éclatée Bosch GSH 5 CE 3 611 C21 032 - page 2

Réf. 1600703035Marque : Bosch

Pièces détachées marteau piqueur Bosch GSH 5 CE (3 611 C21 032)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€12,36 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

106 positions

Pos. Description

Vue 1 Position 6 - Ref 1600703035 - Manchon1600703035 €12,36

Vue 1 Position 74 - Ref 1600A0073C - Element Serre-Piece1600A0073C €13,92

Vue 1 Position 72 - Ref 1600A014S6 - Roue Dentee A Excentrique1600A014S6 €93,00

Vue 1 Position 139 - Ref 1600A018Z1 - Feutre1600A018Z1 €7,80

Vue 1 Position 26 - Ref 1600A019WL - Disque De Commande1600A019WL €12,36

Vue 1 Position 22 - Ref 1600A0221L - Manchon De Protection1600A0221L €17,76

Vue 1 Position 9 - Ref 160111C0U2 - Plaque De Marque160111C0U2 €10,98

Vue 1 Position 7 - Ref 1601302018 - Collier De Fixation1601302018 €7,80

Vue 1 Position 5 - Ref 1604460449 - Câble d alimentation1604460449 €71,40

Vue 1 Position 73 - Ref 16055002EP - Couvercle De Carter16055002EP €78,60

Vue 1 Position 811 - Ref 1607000492 - Jeu De Balais1607000492 €265,20

Vue 1 Position 815 - Ref 1609271281 - Vis à tête cylindrique1609271281 €5,70

Vue 1 Position 69 - Ref 1610099005 - Etrier de blocage1610099005 €10,02

Vue 1 Position 53 - Ref 1610102054 - Disque De Support1610102054 €13,92

Vue 1 Position 146 - Ref 1610113012 - Rondelle De Compensation1610113012 €12,36

Vue 1 Position 145 - Ref 1610119012 - Anneau de retenue1610119012 €10,98

Vue 1 Position 104 - Ref 1610210095 - Joint torique1610210095 €10,98

Vue 1 Position 168 - Ref 1610210144 - Joint torique1610210144 €17,76

Vue 1 Position 165 - Ref 1610210153 - Joint torique1610210153 €23,28

Vue 1 Position 160 - Ref 1610210172 - Bague D’amortissement1610210172 €21,72

Vue 1 Position 95 - Ref 1610210173 - Joint torique1610210173 €10,02

Vue 1 Position 162 - Ref 1610210203 - Joint torique1610210203 €25,20

Vue 1 Position 156 - Ref 1610224009 - Anneau élastique1610224009 €7,80

Vue 1 Position 54 - Ref 1610231001 - Douille De Guidage1610231001 €34,32

Vue 1 Position 17 - Ref 1610241000 - Rondelle D’arret1610241000 €13,92

Vue 1 Position 144 - Ref 1610251006 - Rondelle D’appui1610251006 €19,68

Vue 1 Position 200 - Ref 1610284000 - Soufflet1610284000 €27,96

Vue 1 Position 31 - Ref 1610290049 - Bague D’amortissement1610290049 €12,36

Vue 1 Position 142 - Ref 1610290061 - Bague D’etancheite1610290061 €19,68

Vue 1 Position 167 - Ref 1610290062 - Bague D’etancheite1610290062 €13,92

Vue 1 Position 111 - Ref 1610290064 - Coussinet1610290064 €7,80

Vue 1 Position 163 - Ref 1610290065 - joint d’étanchéité1610290065 €25,20

Vue 1 Position 141 - Ref 1610290066 - Bague D’etancheite1610290066 €27,96

Vue 1 Position 161 - Ref 1610290093 - Tampon En Caoutchouc1610290093 €7,80

Vue 1 Position 121 - Ref 1610328018 - Coussinet1610328018 €40,56

Vue 1 Position 16 - Ref 1610499055 - Douille Crantee1610499055 €23,28

Vue 1 Position 45 - Ref 1610499064 - Douille De Commande1610499064 €44,52

Vue 1 Position 21 - Ref 1610508038 - Bouchon de protection1610508038 €25,20

Vue 1 Position 34 - Ref 1610516013 - Bride1610516013 €7,80

Vue 1 Position 23 - Ref 1610520001 - Douille de butée1610520001 €34,32

Vue 1 Position 27 - Ref 1610591028 - Deflecteur D’air1610591028 €10,98

Vue 1 Position 13 - Ref 1610900026 - Roulement A Billes Rigide1610900026 €34,32

Vue 1 Position 14 - Ref 1610905041 - Roulement A Billes Rigide1610905041 €31,32

Vue 1 Position 116 - Ref 1610913029 - Couronne D’aiguilles1610913029 €15,84

Vue 1 Position 138 - Ref 1611015050 - Joint1611015050 €27,96

Vue 1 Position 835 - Ref 1611110H20 - Plaquette Indicatrice1611110H20 €13,92

Vue 1 Position 25 - Ref 1612300036 - Corps D’arret1612300036 €37,44

Vue 1 Position 112 - Ref 1613300008 - Ecrou Hex1613300008 €10,98

Vue 1 Position 113 - Ref 1613435009 - Vis à Tôle1613435009 €7,80

Vue 1 Position 176 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 1 Position 174 - Ref 1613435012 - Vis A Tete Bombee Torx1613435012 €10,02

Vue 1 Position 172 - Ref 1613435013 - Vis A Tete Bombee Torx1613435013 €10,02

Vue 1 Position 171 - Ref 1613435014 - Vis A Tete Bombee Torx1613435014 €10,02

Vue 1 Position 196 - Ref 1613435019 - Vis Avec Rondelle Captive1613435019 €7,80

Vue 1 Position 195 - Ref 1613490015 - Vis A Tete Bombee Torx1613490015 €10,98

Vue 1 Position 803 - Ref 1614011098 - Induit1614011098 €242,40

Vue 1 Position 803 - Ref 1614011128 - Induit1614011128 €297,60

Vue 1 Position 2 - Ref 1614220123 - Épanouissement Polaire1614220123 €100,80

Vue 1 Position 42 - Ref 1614336085 - Porte-Balais1614336085 €93,00

Vue 1 Position 143 - Ref 1614601021 - Anneau élastique1614601021 €23,28

Vue 1 Position 18 - Ref 1614601030 - Anneau élastique1614601030 €10,98

Vue 1 Position 150 - Ref 1614601041 - Anneau élastique1614601041 €5,70

Vue 1 Position 44 - Ref 1614621007 - Ressort De Compression1614621007 €12,36

Vue 1 Position 28 - Ref 1614621010 - Ressort De Compression1614621010 €15,84

Vue 1 Position 817 - Ref 1614652004 - Ressort Spiral1614652004 €23,28

Vue 1 Position 1 - Ref 1615102161 - Carter De Moteur1615102161 €71,40

Vue 1 Position 81 - Ref 1615132088 - Poignee Couvercle1615132088 €57,96

Vue 1 Position 75 - Ref 1615132118 - Poignee1615132118 €118,20

Vue 1 Position 38 - Ref 1615190158 - Capot de recouvrement1615190158 €23,28

Vue 1 Position 895 - Ref 1615430015 - Tube De Graisse1615430015 €93,00

Vue 1 Position 37 - Ref 1615500390 - Support De Palier1615500390 €25,20

Vue 1 Position 43 - Ref 1615500410 - Couvercle De Ventilateur1615500410 €37,44

Vue 1 Position 15 - Ref 1616610090 - Ventilateur1616610090 €34,32

Vue 1 Position 825 - Ref 1617000706 - Axe De Palier1617000706 €34,32

Vue 1 Position 854 - Ref 1617000707 - Douille De Guidage1617000707 €63,60

Vue 1 Position 897 - Ref 1617000708 - Jeu Pieces D’usure1617000708 €109,20

Vue 1 Position 821 - Ref 1617000835 - Coussinet1617000835 €57,96

Vue 1 Position 840 - Ref 1617000898 - Boitier D’etande1617000898 €265,20

Vue 1 Position 841 - Ref 1617000899 - Percuteur1617000899 €100,80

Vue 1 Position 856 - Ref 1617000A00 - Piston De Marteau1617000A00 €53,04

Vue 1 Position 891 - Ref 1617000A26 - Paquet De Ressorts1617000A26 €63,60

Vue 1 Position 811 - Ref 1617014144 - Jeu De Balais1617014144 €44,52

Vue 1 Position 4 - Ref 1617200102 - Commutateur1617200102 €48,60

Vue 1 Position 80 - Ref 1617233049 - Regulateur De Vitesse1617233049 €183,00

Vue 1 Position 35 - Ref 1617S027AD - Tube De Marteau1617S027AD €183,00

Vue 1 Position 57 - Ref 1618710089 - Frappeur1618710089 €57,96

Vue 1 Position 126 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 177 - Ref 2603490024 - Vis A Tete Bombee Torx2603490024 €7,80

Vue 1 Position 818 - Ref 2910011082 - Vis à tête cylindrique2910011082 €5,70

Vue 1 Position 175 - Ref 2912401018 - Vis à Tôle2912401018 €5,70

Vue 1 Position 154 - Ref 2916660024 - Anneau de retenue2916660024 €17,76

Vue 2 Position 89 - Ref 1600A00748 - Piece De Serrage1600A00748 €12,36

Vue 2 Position 84 - Ref 160202508D - Poignee Auxiliaire160202508D €48,60

Vue 2 Position 884 - Ref 1602025097 - Poignee Auxiliaire1602025097 €100,80

Vue 2 Position 691 - Ref 16054381CC - Coffret De Transport16054381CC €109,20

Vue 2 Position 890 - Ref 1609244B42 - Douille De Montage1609244B42 €199,20

Vue 2 Position 892 - Ref 1609244B43 - Etrier1609244B43 €328,80

Vue 2 Position 885 - Ref 1610190053 - Rondelle D’arret1610190053 €7,80

Vue 2 Position 87 - Ref 1611316022 - Collier De Serrage1611316022 €27,96

Vue 2 Position 112 - Ref 1613300008 - Ecrou Hex1613300008 €10,98

Vue 2 Position 883 - Ref 1615132109 - Poignee Auxiliaire1615132109 €63,60

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 889 - Ref 1618040084 - Piece De Serrage1618040084 €10,98

Vue 2 Position 88 - Ref 1619P16922 - Bouton Etoile1619P16922 €13,92

Vue 2 Position 886 - Ref 2911011270 - Vis Tête Hexagonale2911011270 €15,84

Vue 2 Position 86 - Ref 2911021267 - Vis Tête Hexagonale2911021267 €13,92

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre marteau piqueur Bosch GSH 5 CE ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 3 611 C21 032.

Ce que contient cette page

La vue éclatée complète du marteau piqueur Bosch GSH 5 CE
Le numéro de position de chaque composant
Les références Bosch d’origine (106 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
