Pièces détachées marteau piqueur Bosch GSH 7 VC (3 611 C22 031)

En stockPièce d'origine

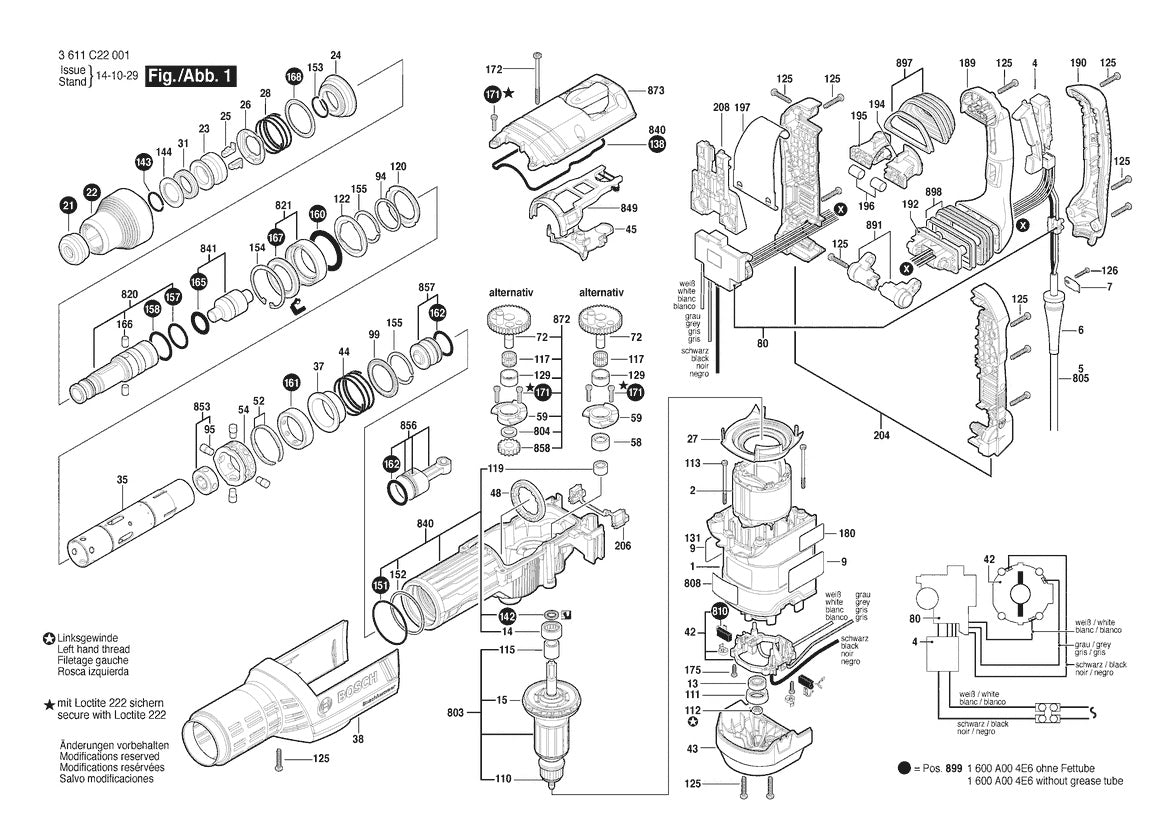

Vue éclatée Bosch GSH 7 VC 3 611 C22 031 - page 1

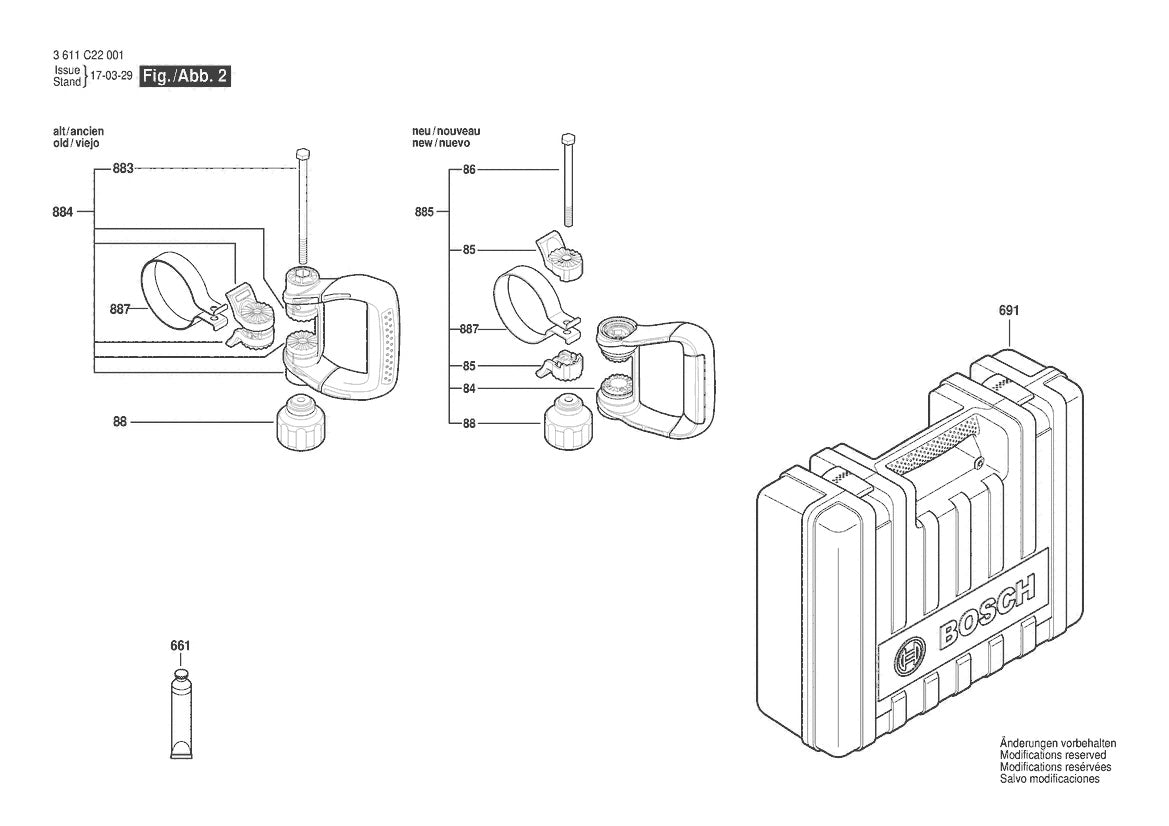

Vue éclatée Bosch GSH 7 VC 3 611 C22 031 - page 2

Réf. 1600210080Marque : Bosch

Pièces détachées marteau piqueur Bosch GSH 7 VC (3 611 C22 031)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,02 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

110 positions

Pos. Description

Vue 1 Position 162 - Ref 1600210080 - Joint torique1600210080 €10,02

Vue 1 Position 99 - Ref 1600220029 - Bague D’appui1600220029 €12,36

Vue 1 Position 27 - Ref 160059105C - Deflecteur D’air160059105C €10,98

Vue 1 Position 58 - Ref 1600A0014J - Douille d’arrèt1600A0014J €19,68

Vue 1 Position 899 - Ref 1600A004E6 - Paquet de services1600A004E6 €140,40

Vue 1 Position 26 - Ref 1600A019WL - Disque De Commande1600A019WL €12,36

Vue 1 Position 54 - Ref 1600A019Z4 - Douille D’ecartement1600A019Z4 €12,36

Vue 1 Position 808 - Ref 160111A3H5 - Plaque signalétique160111A3H5 €10,98

Vue 1 Position 9 - Ref 160111A48C - Plaque De Marque160111A48C €13,92

Vue 1 Position 131 - Ref 160111C21M - Plaque De Marque160111C21M €10,98

Vue 1 Position 7 - Ref 1601302018 - Collier De Fixation1601302018 €7,80

Vue 1 Position 5 - Ref 1604460449 - Câble d alimentation1604460449 €71,40

Vue 1 Position 840 - Ref 1607000C38 - Boitier D’etande1607000C38 €367,20

Vue 1 Position 80 - Ref 16072335R4 - Regulateur De Vitesse16072335R4 €153,00

Vue 1 Position 196 - Ref 1610026004 - Tampon En Caoutchouc1610026004 €5,70

Vue 1 Position 194 - Ref 1610099018 - Plaque Vissee1610099018 €10,02

Vue 1 Position 195 - Ref 1610099019 - Plaque Vissee1610099019 €10,02

Vue 1 Position 144 - Ref 1610103025 - Rondelle D’appui1610103025 €13,92

Vue 1 Position 804 - Ref 1610190027 - Rondelle De Butee1610190027 €19,68

Vue 1 Position 110 - Ref 1610190073 - joint d’étanchéité1610190073 €5,70

Vue 1 Position 120 - Ref 1610190080 - Douille D’ecartement1610190080 €34,32

Vue 1 Position 168 - Ref 1610206027 - Levre D’etancheite1610206027 €10,98

Vue 1 Position 157 - Ref 1610210103 - Joint torique1610210103 €10,98

Vue 1 Position 151 - Ref 1610210222 - Joint torique1610210222 €5,70

Vue 1 Position 158 - Ref 1610210224 - Joint torique1610210224 €5,70

Vue 1 Position 161 - Ref 1610210227 - Bague D’amortissement1610210227 €25,20

Vue 1 Position 160 - Ref 1610210246 - Joint torique1610210246 €7,80

Vue 1 Position 52 - Ref 1610224015 - Segment de retenue1610224015 €5,70

Vue 1 Position 853 - Ref 1610231004 - Douille De Guidage1610231004 €71,40

Vue 1 Position 111 - Ref 1610290046 - Coussinet1610290046 €12,36

Vue 1 Position 94 - Ref 1610290111 - Rondelle D’appui1610290111 €10,02

Vue 1 Position 142 - Ref 1610290112 - Bague D’etancheite1610290112 €15,84

Vue 1 Position 165 - Ref 1610290125 - joint d’étanchéité1610290125 €27,96

Vue 1 Position 122 - Ref 1610290128 - Bague Entretoise1610290128 €23,28

Vue 1 Position 31 - Ref 1610290129 - Bague D’amortissement1610290129 €19,68

Vue 1 Position 167 - Ref 161029012A - Bague D’etancheite161029012A €15,84

Vue 1 Position 129 - Ref 1610300080 - Coussinet1610300080 €15,84

Vue 1 Position 115 - Ref 1610300086 - Coussinet1610300086 €19,68

Vue 1 Position 37 - Ref 1610322018 - Douille De Commande1610322018 €23,28

Vue 1 Position 898 - Ref 1610415004 - Soufflet1610415004 €27,96

Vue 1 Position 897 - Ref 1610415005 - Soufflet1610415005 €27,96

Vue 1 Position 24 - Ref 1610500025 - Douille à collet1610500025 €27,96

Vue 1 Position 21 - Ref 1610508038 - Bouchon de protection1610508038 €25,20

Vue 1 Position 821 - Ref 1610508058 - Palier-Glisseur1610508058 €71,40

Vue 1 Position 23 - Ref 1610520006 - Douille de butée1610520006 €48,60

Vue 1 Position 22 - Ref 1610591051 - Manchon De Protection1610591051 €25,20

Vue 1 Position 45 - Ref 1610591052 - Element Serre-Piece1610591052 €10,02

Vue 1 Position 6 - Ref 1610703053 - Manchon1610703053 €10,98

Vue 1 Position 13 - Ref 1610900026 - Roulement A Billes Rigide1610900026 €34,32

Vue 1 Position 119 - Ref 1610910081 - Roulement A Aiguilles1610910081 €40,56

Vue 1 Position 14 - Ref 1610910096 - Roulement A Aiguilles1610910096 €57,96

Vue 1 Position 117 - Ref 1610913023 - Couronne D’aiguilles1610913023 €48,60

Vue 1 Position 138 - Ref 1611015064 - Joint1611015064 €21,72

Vue 1 Position 891 - Ref 1612099005 - Levier Culbuteur1612099005 €31,32

Vue 1 Position 25 - Ref 1612300027 - Corps D’arret1612300027 €31,32

Vue 1 Position 206 - Ref 1612386006 - Regle D’arret1612386006 €5,70

Vue 1 Position 95 - Ref 1613120023 - Goujon D’entrainement1613120023 €15,84

Vue 1 Position 166 - Ref 1613200020 - Rouleau Cylindrique1613200020 €12,36

Vue 1 Position 112 - Ref 1613300007 - Ecrou Hex1613300007 €7,80

Vue 1 Position 113 - Ref 1613412001 - Vis à Tôle1613412001 €7,80

Vue 1 Position 171 - Ref 1613414026 - Vis bombée Torx CBX1613414026 €5,70

Vue 1 Position 125 - Ref 1613435040 - Vis A Tete Bombee Torx1613435040 €10,02

Vue 1 Position 172 - Ref 1613435041 - Vis A Tete Bombee Torx1613435041 €7,80

Vue 1 Position 803 - Ref 1614010267 - Induit1614010267 €367,20

Vue 1 Position 2 - Ref 1614220124 - Épanouissement Polaire1614220124 €78,60

Vue 1 Position 42 - Ref 1614336090 - Porte-Balais1614336090 €109,20

Vue 1 Position 143 - Ref 1614601072 - Anneau élastique1614601072 €10,98

Vue 1 Position 152 - Ref 1614601073 - Anneau élastique1614601073 €7,80

Vue 1 Position 155 - Ref 1614601074 - Anneau élastique1614601074 €7,80

Vue 1 Position 192 - Ref 1614611028 - raccord poignée carter1614611028 €19,68

Vue 1 Position 28 - Ref 1614621010 - Ressort De Compression1614621010 €15,84

Vue 1 Position 44 - Ref 1614621020 - Ressort De Compression1614621020 €10,98

Vue 1 Position 204 - Ref 1615102162 - Arriere De Boitier1615102162 €53,04

Vue 1 Position 1 - Ref 1615108165 - Carter De Moteur1615108165 €78,60

Vue 1 Position 189 - Ref 1615133038 - Poignee1615133038 €40,56

Vue 1 Position 38 - Ref 1615190177 - Capot de recouvrement1615190177 €78,60

Vue 1 Position 208 - Ref 1615190180 - Diaphragme1615190180 €17,76

Vue 1 Position 43 - Ref 1615500435 - Capuchon De Balais1615500435 €31,32

Vue 1 Position 190 - Ref 1615500438 - Poignee Couvercle1615500438 €44,52

Vue 1 Position 59 - Ref 1615805074 - Support De Palier1615805074 €27,96

Vue 1 Position 197 - Ref 1616232000 - Ressort A Lame1616232000 €31,32

Vue 1 Position 72 - Ref 1616317090 - Roue Dentee A Excentrique1616317090 €118,20

Vue 1 Position 858 - Ref 1616317620 - Roue Cylindrique1616317620 €37,44

Vue 1 Position 15 - Ref 1616610109 - Ventilateur1616610109 €44,52

Vue 1 Position 849 - Ref 1617000A31 - Fourchette De Commande1617000A31 €23,28

Vue 1 Position 856 - Ref 1617000A32 - Piston De Marteau1617000A32 €109,20

Vue 1 Position 857 - Ref 1617000A33 - Frappeur1617000A33 €71,40

Vue 1 Position 872 - Ref 1617000A35 - Excentrique1617000A35 €199,20

Vue 1 Position 841 - Ref 1617000A4R - Percuteur1617000A4R €109,20

Vue 1 Position 873 - Ref 1617000A4S - Couvercle De Carter1617000A4S €168,00

Vue 1 Position 810 - Ref 1617000A50 - Jeu De Balais1617000A50 €57,96

Vue 1 Position 4 - Ref 161720030B - Commutateur161720030B €78,60

Vue 1 Position 35 - Ref 1617S02A20 - Tube De Marteau1617S02A20 €199,20

Vue 1 Position 820 - Ref 1618597102 - Porte-Outil1618597102 €265,20

Vue 1 Position 48 - Ref 1619990186 - Anneau De Fil Jarretier1619990186 €23,28

Vue 1 Position 175 - Ref 2603490021 - Vis A Tete Bombee Torx2603490021 €5,70

Vue 1 Position 126 - Ref 2603490023 - Vis A Tete Bombee Torx2603490023 €5,70

Vue 1 Position 153 - Ref 2916540017 - Anneau élastique2916540017 €7,80

Vue 1 Position 154 - Ref 2916660027 - Anneau de retenue2916660027 €15,84

Vue 2 Position 85 - Ref 1600A008BL - Piece De Serrage1600A008BL €10,98

Vue 2 Position 887 - Ref 1600A01BH0 - Collier De Serrage1600A01BH0 €31,32

Vue 2 Position 84 - Ref 1602025081 - Poignee Auxiliaire1602025081 €53,04

Vue 2 Position 885 - Ref 160202508J - Poignee Auxiliaire160202508J €128,40

Vue 2 Position 884 - Ref 160202508T - Poignee Auxiliaire160202508T €93,00

Vue 2 Position 115 - Ref 1610300086 - Coussinet1610300086 €19,68

Vue 2 Position 883 - Ref 1613490019 - Vis Tête Hexagonale1613490019 €10,98

Vue 2 Position 661 - Ref 1615430010 - Tube De Graisse1615430010 €19,68

Vue 2 Position 691 - Ref 161543851A - Coffret De Transport161543851A €109,20

Vue 2 Position 88 - Ref 1619P16922 - Bouton Etoile1619P16922 €13,92

Vue 2 Position 86 - Ref 2911021267 - Vis Tête Hexagonale2911021267 €13,92

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées Bosch d’origine pour le marteau piqueur GSH 7 VC, référence 3 611 C22 031. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Ce que contient cette page

La vue éclatée complète du marteau piqueur Bosch GSH 7 VC
Le numéro de position de chaque composant
Les références Bosch d’origine (110 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
