Pièces détachées nettoyeur haute pression Bosch AHR 120 (0 600 816 032)

En stockPièce d'origine

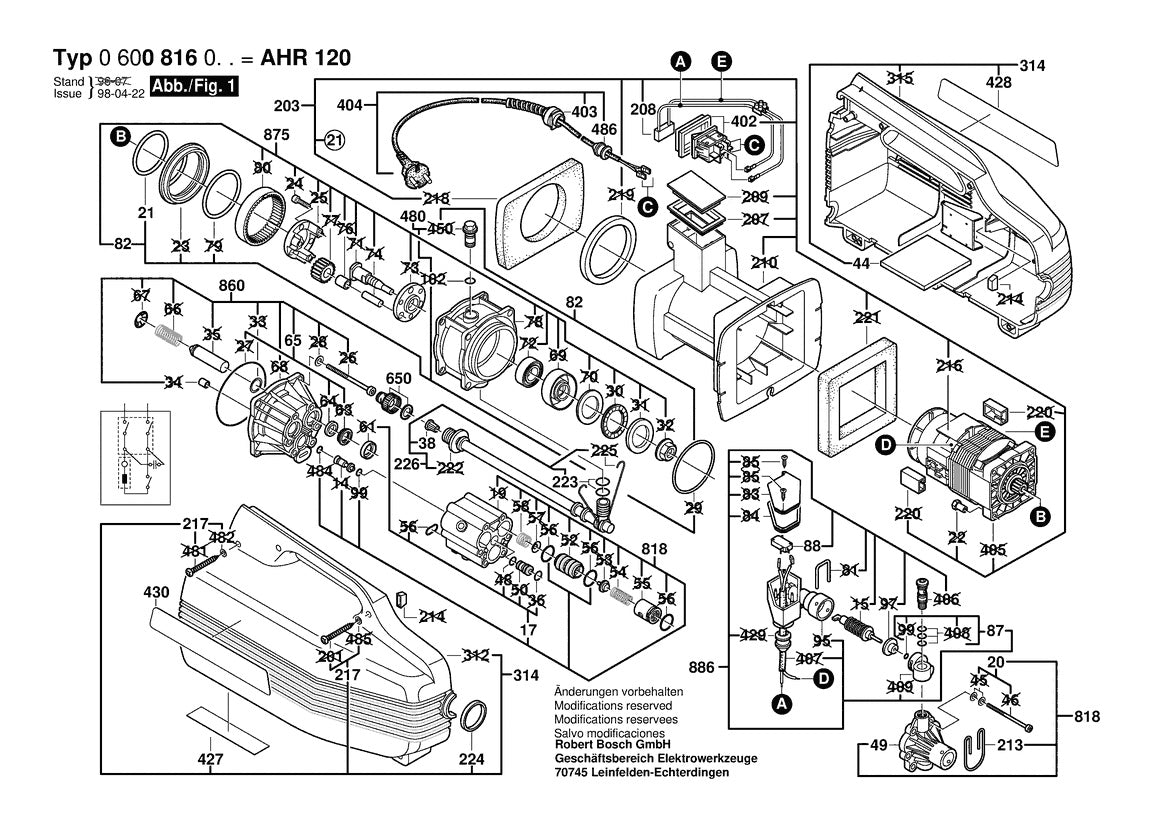

Vue éclatée Bosch AHR 120 0 600 816 032 - page 1

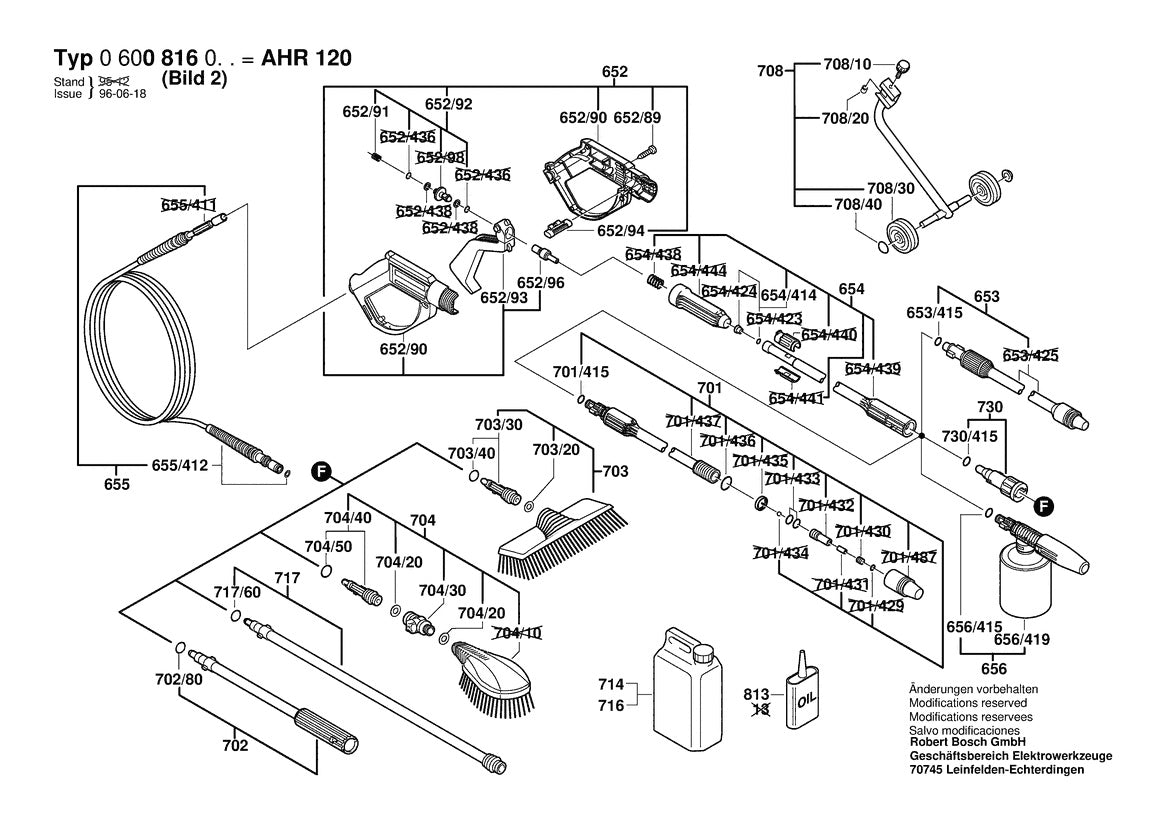

Vue éclatée Bosch AHR 120 0 600 816 032 - page 2

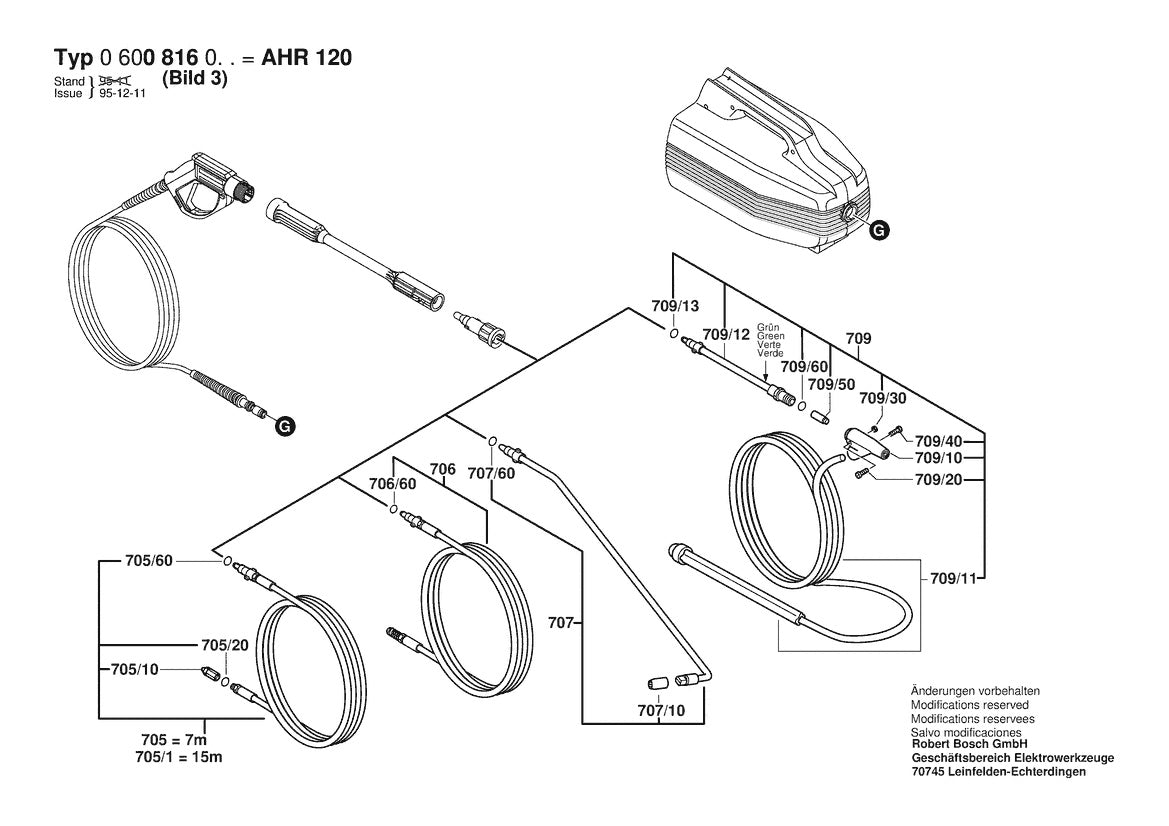

Vue éclatée Bosch AHR 120 0 600 816 032 - page 3

Réf. 1601118594Marque : Bosch

Pièces détachées nettoyeur haute pression Bosch AHR 120 (0 600 816 032)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€13,92 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

79 positions

Pos. Description

Vue 1 Position 427 - Ref 1601118594 - Plaque signalétique1601118594 €13,92

Vue 1 Position 428 - Ref 1601118598 - Etiquette Adhesive1601118598 €13,92

Vue 1 Position 430 - Ref 1601118599 - Etiquette Adhesive1601118599 €13,92

Vue 1 Position 818 - Ref 1609350454 - Culasse1609350454 €199,20

Vue 1 Position 860 - Ref 1609350455 - Bloc-Cylindres1609350455 €168,00

Vue 1 Position 875 - Ref 1609350456 - Engrenage1609350456 €220,20

Vue 1 Position 886 - Ref 1609350457 - Contact A Pression1609350457 €53,04

Vue 1 Position 203 - Ref 1609350458 - Moteur1609350458 €367,20

Vue 1 Position 314 - Ref 1609350459 - Carter1609350459 €100,80

Vue 1 Position 404 - Ref 1609350461 - Câble d alimentation1609350461 €71,40

Vue 1 Position 224 - Ref 1609350465 - Bague1609350465 €7,80

Vue 1 Position 20 - Ref 1609350466 - Jeu De Pieces1609350466 €21,72

Vue 1 Position 49 - Ref 1609350467 - Couvercle De La Tete De1609350467 €34,32

Vue 1 Position 17 - Ref 1609350468 - Jeu De Pieces1609350468 €37,44

Vue 1 Position 213 - Ref 1609350469 - Agrafe1609350469 €15,84

Vue 1 Position 65 - Ref 1609350470 - Pochette De Joints1609350470 €34,32

Vue 1 Position 21 - Ref 1609350471 - Joint torique1609350471 €7,80

Vue 1 Position 403 - Ref 1609350473 - Manchon1609350473 €12,36

Vue 1 Position 82 - Ref 1609350474 - Jeu De Pieces1609350474 €25,20

Vue 1 Position 226 - Ref 1609350475 - Tuyau D’aspiration1609350475 €27,96

Vue 1 Position 38 - Ref 1609350476 - Filtre1609350476 €7,80

Vue 1 Position 223 - Ref 1609350477 - Joint torique1609350477 €7,80

Vue 1 Position 87 - Ref 1609350478 - Pochette De Joints1609350478 €10,98

Vue 1 Position 88 - Ref 1609350479 - Microcontacteur1609350479 €21,72

Vue 1 Position 402 - Ref 1609350501 - Interrupteur1609350501 €23,28

Vue 1 Position 217 - Ref 1609350502 - Vis Speciale1609350502 €15,84

Vue 1 Position 480 - Ref 1609350503 - Fermeture1609350503 €19,68

Vue 1 Position 208 - Ref 1609350505 - Filtre D’antiparasitage1609350505 €13,92

Vue 1 Position 44 - Ref 1609350507 - Plaque En Feutre1609350507 €13,92

Vue 1 Position 650/10 - Ref 1609351000 - Joint torique1609351000 €7,80

Vue 1 Position 650/20 - Ref 1609351029 - Garniture Plate1609351029 €5,70

Vue 2 Position 656/415 - Ref 1609203577 - Joint torique1609203577 €7,80

Vue 2 Position 701/415 - Ref 1609203577 - Joint torique1609203577 €7,80

Vue 2 Position 653/415 - Ref 1609203577 - Joint torique1609203577 €7,80

Vue 2 Position 703/40 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 717/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 704/50 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 702/80 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 708/10 - Ref 1609350120 - Vis De Serrage1609350120 €37,44

Vue 2 Position 708/20 - Ref 1609350121 - Piece De Serrage1609350121 €27,96

Vue 2 Position 708/30 - Ref 1609350122 - Roue1609350122 €40,56

Vue 2 Position 708/40 - Ref 1609350123 - Capuchon De Fermeture1609350123 €10,98

Vue 2 Position 703/30 - Ref 1609350159 - Adaptateur1609350159 €23,28

Vue 2 Position 704/40 - Ref 1609350159 - Adaptateur1609350159 €23,28

Vue 2 Position 652 - Ref 1609350449 - pistolet à gicler1609350449 €93,00

Vue 2 Position 653 - Ref 1609350450 - Lance1609350450 €71,40

Vue 2 Position 654 - Ref 1609350451 - Prolongateur1609350451 €63,60

Vue 2 Position 655 - Ref 1609350452 - Flexible Haute Pression1609350452 €128,40

Vue 2 Position 652/89 - Ref 1609350480 - Vis Speciale1609350480 €17,76

Vue 2 Position 652/90 - Ref 1609350481 - Poignee Couvercle1609350481 €48,60

Vue 2 Position 652/91 - Ref 1609350482 - Ressort De Compression1609350482 €12,36

Vue 2 Position 652/92 - Ref 1609350483 - Jeu De Pieces1609350483 €17,76

Vue 2 Position 652/93 - Ref 1609350484 - Bouton-Poussoir1609350484 €27,96

Vue 2 Position 652/94 - Ref 1609350485 - Piece Usinee1609350485 €7,80

Vue 2 Position 652/96 - Ref 1609350486 - Piece Usinee1609350486 €25,20

Vue 2 Position 655/412 - Ref 1609350487 - Joint torique1609350487 €7,80

Vue 2 Position 654/414 - Ref 1609350491 - Jeu De Pieces1609350491 €10,98

Vue 2 Position 656/419 - Ref 1609350492 - Reservoir1609350492 €27,96

Vue 2 Position 813 - Ref 1609350493 - Huile Lubrifiante1609350493 €34,32

Vue 2 Position 703/20 - Ref 1609351002 - Garniture Plate1609351002 €10,98

Vue 2 Position 704/20 - Ref 1609351002 - Garniture Plate1609351002 €10,98

Vue 2 Position 704/30 - Ref 1609351014 - Articulation1609351014 €53,04

Vue 2 Position 656 - Ref F016102474 - BuseF016102474 €93,00

Vue 3 Position 709/60 - Ref 1609350074 - Jeu De Pieces1609350074 €27,96

Vue 3 Position 706/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 705/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 709/13 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 707/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 705/20 - Ref 1609350088 - Jeu De Pieces1609350088 €7,80

Vue 3 Position 709/50 - Ref 1609350134 - Buse1609350134 €57,96

Vue 3 Position 709/11 - Ref 1609350135 - Manchon D'aspiration1609350135 €100,80

Vue 3 Position 707/10 - Ref 1609350136 - Ecrou-Raccord D'injecteur1609350136 €12,36

Vue 3 Position 705/10 - Ref 1609350137 - Buse Pour Tuyau1609350137 €128,40

Vue 3 Position 709/10 - Ref 1609350146 - Porte-Injecteur1609350146 €27,96

Vue 3 Position 709/12 - Ref 1609350303 - Tuyau De Jointure1609350303 €93,00

Vue 3 Position 703/20 - Ref 1609351002 - Garniture Plate1609351002 €10,98

Vue 3 Position 709/20 - Ref 2912311130 - Vis A Tete Bombee2912311130 €40,56

Vue 3 Position 709/40 - Ref 2912401005 - Vis à Tôle2912401005 €5,70

Vue 3 Position 709/30 - Ref 2915011005 - Ecrou Hex2915011005 €5,70

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Le nettoyeur haute pression Bosch AHR 120 (réf. 0 600 816 032) se répare pièce par pièce. Cette fiche vous donne accès à la nomenclature complète du modèle, avec la référence constructeur de chaque composant.

Ce que contient cette page

La vue éclatée complète du nettoyeur haute pression Bosch AHR 120
Le numéro de position de chaque composant
Les références Bosch d’origine (79 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
