Pièces détachées nettoyeur haute pression Bosch AHR 1300 (0 600 815 060)

En stockPièce d'origine

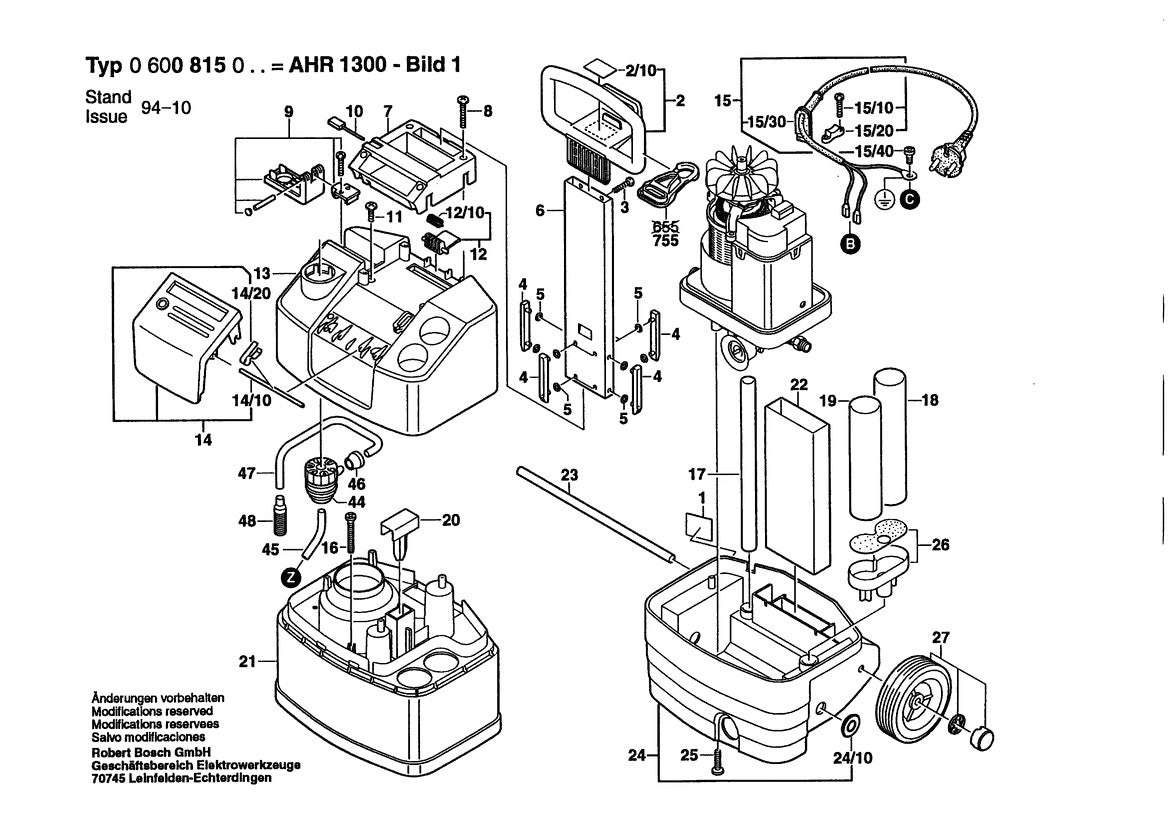

Vue éclatée Bosch AHR 1300 0 600 815 060 - page 1

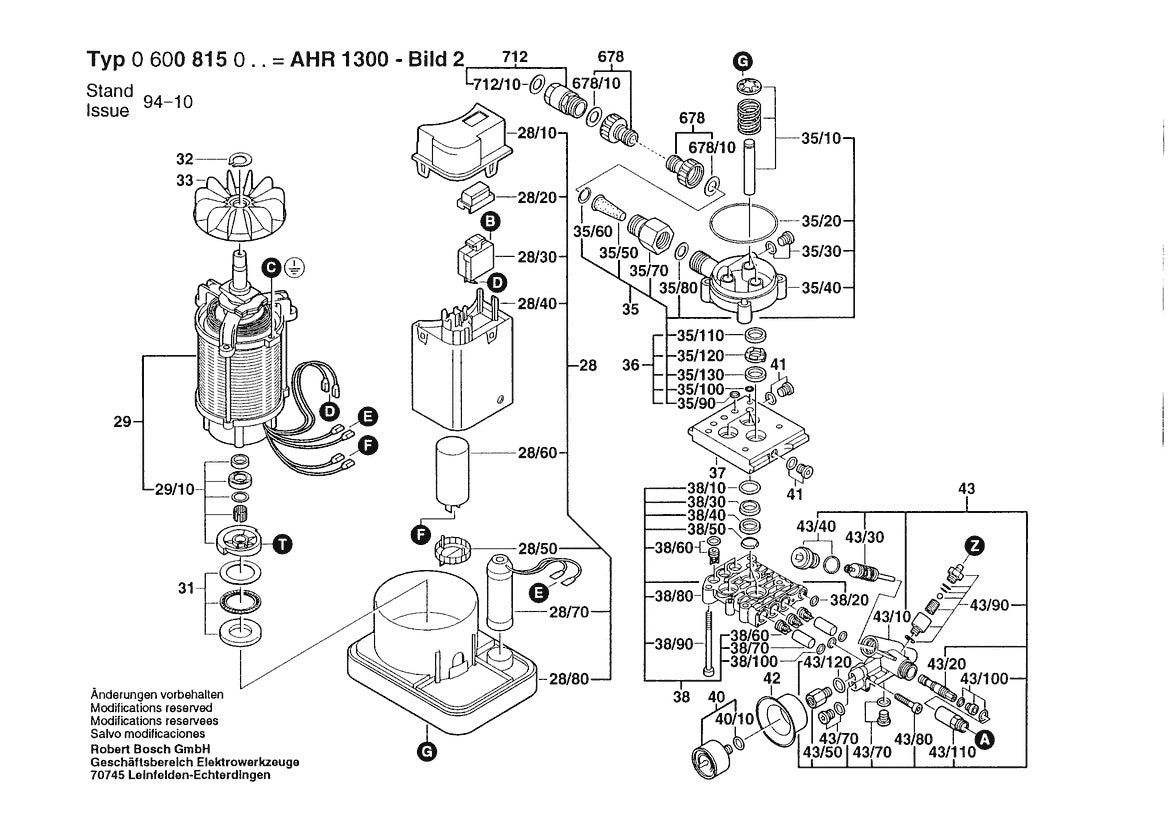

Vue éclatée Bosch AHR 1300 0 600 815 060 - page 2

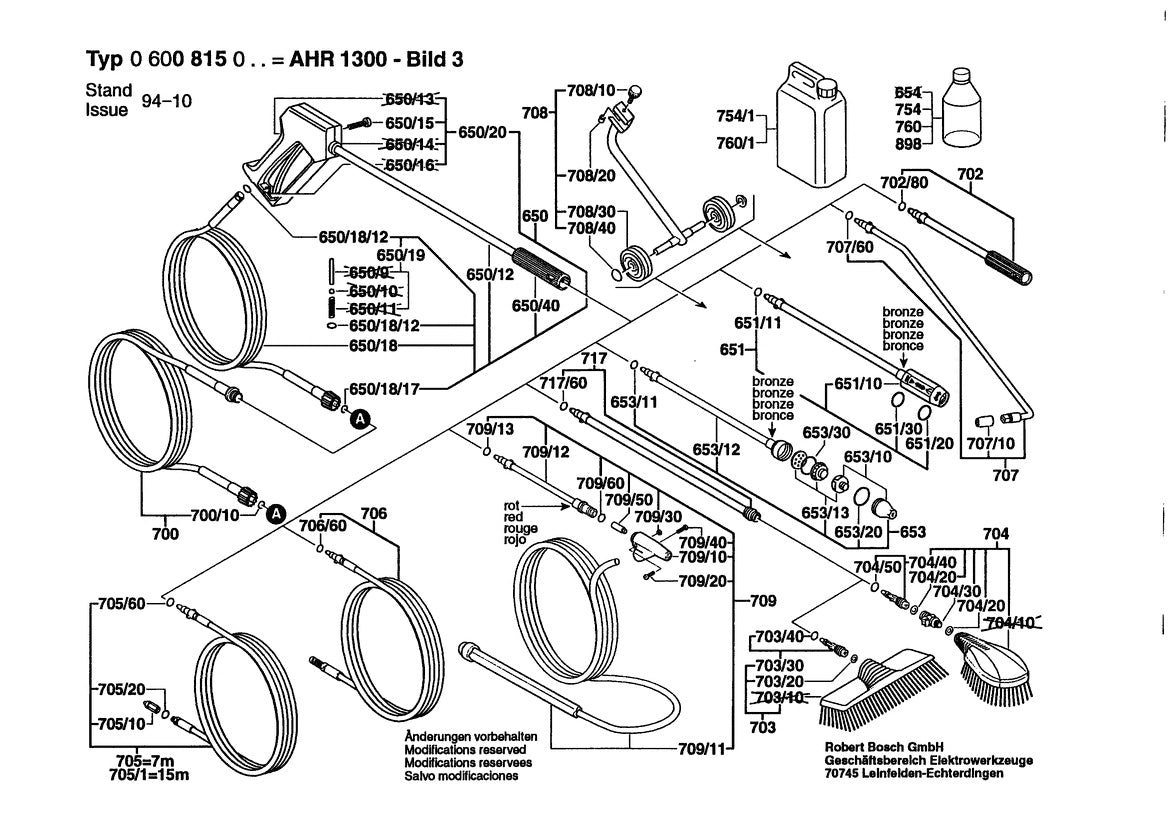

Vue éclatée Bosch AHR 1300 0 600 815 060 - page 3

Réf. 1601118478Marque : Bosch

Pièces détachées nettoyeur haute pression Bosch AHR 1300 (0 600 815 060)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€13,92 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

147 positions

Pos. Description

Vue 1 Position 1 - Ref 1601118478 - Plaque signalétique1601118478 €13,92

Vue 1 Position 2/10 - Ref 1601118479 - Plaquette Indicatrice1601118479 €13,92

Vue 1 Position 11 - Ref 1609350006 - Vis Tole Tete Ronde1609350006 €10,98

Vue 1 Position 15/20 - Ref 1609350025 - Serre-Cable1609350025 €10,02

Vue 1 Position 653/11 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 1 Position 15/10 - Ref 1609350142 - Vis à Tôle1609350142 €7,80

Vue 1 Position 15/30 - Ref 1609350166 - Passe-Cables1609350166 €27,96

Vue 1 Position 2 - Ref 1609350316 - Poignee1609350316 €48,60

Vue 1 Position 3 - Ref 1609350317 - Vis Tole Tete Ronde1609350317 €7,80

Vue 1 Position 4 - Ref 1609350318 - Rail De Guidage1609350318 €10,98

Vue 1 Position 5 - Ref 1609350319 - Joint torique1609350319 €7,80

Vue 1 Position 6 - Ref 1609350320 - Tuyau De Section Carree1609350320 €31,32

Vue 1 Position 7 - Ref 1609350321 - Poignee De Transport1609350321 €31,32

Vue 1 Position 8 - Ref 1609350322 - Vis Tole Tete Ronde1609350322 €7,80

Vue 1 Position 9 - Ref 1609350323 - Appui De Bouteilles1609350323 €31,32

Vue 1 Position 10 - Ref 1609350324 - Aiguille De Nettoyage1609350324 €7,80

Vue 1 Position 12 - Ref 1609350325 - Levier De Declenchement1609350325 €7,80

Vue 1 Position 13 - Ref 1609350326 - Boitier Superieur1609350326 €183,00

Vue 1 Position 14 - Ref 1609350327 - Bouton-Poussoir1609350327 €71,40

Vue 1 Position 14/10 - Ref 1609350328 - Axe1609350328 €13,92

Vue 1 Position 16 - Ref 1609350329 - Vis Tole Tete Ronde1609350329 €7,80

Vue 1 Position 17 - Ref 1609350330 - Tuyau1609350330 €10,98

Vue 1 Position 18 - Ref 1609350331 - Guide De Tuyau1609350331 €21,72

Vue 1 Position 19 - Ref 1609350332 - Guide De Tuyau1609350332 €12,36

Vue 1 Position 20 - Ref 1609350333 - Levier De Commande1609350333 €12,36

Vue 1 Position 21 - Ref 1609350334 - Carter Intermediaire1609350334 €199,20

Vue 1 Position 22 - Ref 1609350335 - Tuyau De Section Carree1609350335 €53,04

Vue 1 Position 23 - Ref 1609350336 - Axe1609350336 €12,36

Vue 1 Position 24 - Ref 1609350337 - Boitier Inferieur1609350337 €183,00

Vue 1 Position 25 - Ref 1609350338 - Vis Tole Tete Ronde1609350338 €7,80

Vue 1 Position 26 - Ref 1609350339 - Piece De Raccordement1609350339 €13,92

Vue 1 Position 27 - Ref 1609350340 - Train De Roues1609350340 €71,40

Vue 1 Position 44 - Ref 1609350353 - Dispositif De Dosage1609350353 €78,60

Vue 1 Position 45 - Ref 1609350354 - Tuyau1609350354 €27,96

Vue 1 Position 46 - Ref 1609350355 - Presse-Etoupe1609350355 €27,96

Vue 1 Position 47 - Ref 1609350356 - Tuyau1609350356 €25,20

Vue 1 Position 48 - Ref 1609350357 - Filtre1609350357 €37,44

Vue 1 Position 15 - Ref 1609350405 - Câble d alimentation1609350405 €48,60

Vue 1 Position 14/20 - Ref 1609350406 - Ressort Spiral1609350406 €27,96

Vue 1 Position 24/10 - Ref 1609350407 - Manchette En Caoutchouc1609350407 €12,36

Vue 1 Position 12/10 - Ref 1609350413 - Ressort Action Angulaire1609350413 €31,32

Vue 1 Position 15/40 - Ref 2912311150 - Vis A Tete Bombee2912311150 €5,70

Vue 2 Position 32 - Ref 1609350016 - Anneau de retenue1609350016 €12,36

Vue 2 Position 33 - Ref 1609350017 - Ventilateur1609350017 €17,76

Vue 2 Position 35/50 - Ref 1609350032 - Tamis De Filtre1609350032 €34,32

Vue 2 Position 35/110 - Ref 1609350035 - Manchette En Caoutchouc1609350035 €23,28

Vue 2 Position 35/120 - Ref 1609350036 - Bague De Pression1609350036 €40,56

Vue 2 Position 38/100 - Ref 1609350038 - Jeu De Pieces1609350038 €27,96

Vue 2 Position 35/20 - Ref 1609350098 - Joint torique1609350098 €12,36

Vue 2 Position 40 - Ref 1609350307 - Manometre1609350307 €93,00

Vue 2 Position 35/30 - Ref 1609350308 - Bouchon1609350308 €23,28

Vue 2 Position 41 - Ref 1609350308 - Bouchon1609350308 €23,28

Vue 2 Position 28 - Ref 1609350341 - Unite De Commutation1609350341 €328,80

Vue 2 Position 29 - Ref 1609350342 - Moteur1609350342 €493,20

Vue 2 Position 29/10 - Ref 1609350343 - Kit de reparation1609350343 €183,00

Vue 2 Position 31 - Ref 1609350344 - Kit de reparation1609350344 €71,40

Vue 2 Position 35 - Ref 1609350345 - Bloc-Cylindres1609350345 €140,40

Vue 2 Position 37 - Ref 1609350347 - Bride Intermediaire1609350347 €183,00

Vue 2 Position 38 - Ref 1609350348 - Culasse1609350348 €128,40

Vue 2 Position 40/10 - Ref 1609350350 - Joint torique1609350350 €19,68

Vue 2 Position 43/120 - Ref 1609350350 - Joint torique1609350350 €19,68

Vue 2 Position 42 - Ref 1609350351 - Joint En U1609350351 €31,32

Vue 2 Position 43 - Ref 1609350352 - Soupape Commande Remorque1609350352 €493,20

Vue 2 Position 28/10 - Ref 1609350364 - Boitier Superieur1609350364 €15,84

Vue 2 Position 28/20 - Ref 1609350365 - Plaque De Recouvrement1609350365 €12,36

Vue 2 Position 28/30 - Ref 1609350366 - Interrupteur1609350366 €53,04

Vue 2 Position 28/40 - Ref 1609350367 - Carter1609350367 €15,84

Vue 2 Position 28/50 - Ref 1609350368 - Rondelle Elastique1609350368 €25,20

Vue 2 Position 28/60 - Ref 1609350369 - Condenseur1609350369 €71,40

Vue 2 Position 28/70 - Ref 1609350370 - Condenseur1609350370 €71,40

Vue 2 Position 28/80 - Ref 1609350371 - Plaque De Base1609350371 €40,56

Vue 2 Position 35/40 - Ref 1609350377 - Bloc-Cylindres1609350377 €109,20

Vue 2 Position 35/60 - Ref 1609350378 - Anneau élastique1609350378 €19,68

Vue 2 Position 35/70 - Ref 1609350379 - Raccord Fileté1609350379 €53,04

Vue 2 Position 35/80 - Ref 1609350380 - Joint1609350380 €21,72

Vue 2 Position 35/100 - Ref 1609350382 - Joint torique1609350382 €17,76

Vue 2 Position 35/130 - Ref 1609350383 - Joint1609350383 €63,60

Vue 2 Position 38/10 - Ref 1609350384 - Joint torique1609350384 €17,76

Vue 2 Position 38/20 - Ref 1609350385 - Joint torique1609350385 €19,68

Vue 2 Position 38/30 - Ref 1609350386 - Joint En U1609350386 €37,44

Vue 2 Position 38/40 - Ref 1609350387 - Joint En U1609350387 €37,44

Vue 2 Position 38/50 - Ref 1609350388 - Bague De Pression1609350388 €44,52

Vue 2 Position 38/60 - Ref 1609350389 - Soupape1609350389 €34,32

Vue 2 Position 38/70 - Ref 1609350390 - Piece De Raccordement1609350390 €21,72

Vue 2 Position 38/80 - Ref 1609350391 - Culasse1609350391 €242,40

Vue 2 Position 38/90 - Ref 1609350392 - Vis1609350392 €21,72

Vue 2 Position 43/10 - Ref 1609350393 - Carter De Soupape1609350393 €242,40

Vue 2 Position 43/20 - Ref 1609350394 - Etrangleur1609350394 €93,00

Vue 2 Position 43/40 - Ref 1609350395 - Bouchon1609350395 €53,04

Vue 2 Position 43/70 - Ref 1609350398 - Bouchon1609350398 €27,96

Vue 2 Position 43/80 - Ref 1609350399 - Vis1609350399 €10,98

Vue 2 Position 43/30 - Ref 1609350400 - Cone De Soupape1609350400 €71,40

Vue 2 Position 43/90 - Ref 1609350401 - Raccord de tuyau flexible1609350401 €57,96

Vue 2 Position 43/100 - Ref 1609350402 - Mamelon-Nipple1609350402 €34,32

Vue 2 Position 43/110 - Ref 1609350403 - Ecrou-Raccord1609350403 €71,40

Vue 2 Position 36 - Ref 1609350408 - Kit de reparation1609350408 €183,00

Vue 2 Position 35/10 - Ref 1609350410 - Kit de reparation1609350410 €34,32

Vue 2 Position 712/10 - Ref 1609351002 - Garniture Plate1609351002 €10,98

Vue 2 Position 678/10 - Ref 1609351029 - Garniture Plate1609351029 €5,70

Vue 3 Position 650/18/12 - Ref 1609350074 - Jeu De Pieces1609350074 €27,96

Vue 3 Position 709/60 - Ref 1609350074 - Jeu De Pieces1609350074 €27,96

Vue 3 Position 650/18/17 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 651/11 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 702/80 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 707/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 717/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 704/50 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 703/40 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 709/13 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 706/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 700/10 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 705/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 650/19 - Ref 1609350080 - Kit de reparation1609350080 €27,96

Vue 3 Position 705/20 - Ref 1609350088 - Jeu De Pieces1609350088 €7,80

Vue 3 Position 650/12 - Ref 1609350089 - Tuyau De Jointure1609350089 €183,00

Vue 3 Position 708/10 - Ref 1609350120 - Vis De Serrage1609350120 €37,44

Vue 3 Position 708/20 - Ref 1609350121 - Piece De Serrage1609350121 €27,96

Vue 3 Position 708/30 - Ref 1609350122 - Roue1609350122 €40,56

Vue 3 Position 708/40 - Ref 1609350123 - Capuchon De Fermeture1609350123 €10,98

Vue 3 Position 709/50 - Ref 1609350134 - Buse1609350134 €57,96

Vue 3 Position 709/11 - Ref 1609350135 - Manchon D'aspiration1609350135 €100,80

Vue 3 Position 707/10 - Ref 1609350136 - Ecrou-Raccord D'injecteur1609350136 €12,36

Vue 3 Position 705/10 - Ref 1609350137 - Buse Pour Tuyau1609350137 €128,40

Vue 3 Position 650/15 - Ref 1609350142 - Vis à Tôle1609350142 €7,80

Vue 3 Position 651/10 - Ref 1609350145 - Ecrou-Raccord D'injecteur1609350145 €48,60

Vue 3 Position 709/10 - Ref 1609350146 - Porte-Injecteur1609350146 €27,96

Vue 3 Position 704/40 - Ref 1609350159 - Adaptateur1609350159 €23,28

Vue 3 Position 703/30 - Ref 1609350159 - Adaptateur1609350159 €23,28

Vue 3 Position 650/20 - Ref 1609350176 - Jeu De Pieces1609350176 €53,04

Vue 3 Position 651/30 - Ref 1609350181 - Jeu De Pieces1609350181 €27,96

Vue 3 Position 653/30 - Ref 1609350181 - Jeu De Pieces1609350181 €27,96

Vue 3 Position 651/20 - Ref 1609350182 - Jeu De Pieces1609350182 €27,96

Vue 3 Position 653/20 - Ref 1609350182 - Jeu De Pieces1609350182 €27,96

Vue 3 Position 898 - Ref 1609350189 - Reservoir1609350189 €27,96

Vue 3 Position 709/12 - Ref 1609350192 - Tuyau De Jointure1609350192 €93,00

Vue 3 Position 650/40 - Ref 1609350198 - Manchon1609350198 €53,04

Vue 3 Position 650 - Ref 1609350310 - Jeu De Poignees1609350310 €328,80

Vue 3 Position 651 - Ref 1609350311 - Buse Nettoyeur Hp1609350311 €199,20

Vue 3 Position 653/12 - Ref 1609350411 - Tuyau De Jointure1609350411 €128,40

Vue 3 Position 650/18 - Ref 1609350504 - Tuyau En Matiere Plastiq1609350504 €220,20

Vue 3 Position 704/20 - Ref 1609351002 - Garniture Plate1609351002 €10,98

Vue 3 Position 703/20 - Ref 1609351002 - Garniture Plate1609351002 €10,98

Vue 3 Position 704/30 - Ref 1609351014 - Articulation1609351014 €53,04

Vue 3 Position 709/20 - Ref 2912311130 - Vis A Tete Bombee2912311130 €40,56

Vue 3 Position 709/40 - Ref 2912401005 - Vis à Tôle2912401005 €5,70

Vue 3 Position 709/30 - Ref 2915011005 - Ecrou Hex2915011005 €5,70

Vue 3 Position 653 - Ref F016102635 - BuseF016102635 €367,20

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Le nettoyeur haute pression Bosch AHR 1300 (réf. 0 600 815 060) se répare pièce par pièce. Cette fiche vous donne accès à la nomenclature complète du modèle, avec la référence constructeur de chaque composant.

Ce que contient cette page

La vue éclatée complète du nettoyeur haute pression Bosch AHR 1300
Le numéro de position de chaque composant
Les références Bosch d’origine (147 pièces)

Une pièce d’usure changée à temps évite une panne bien plus coûteuse.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.

Pièces détachées nettoyeur haute pression Bosch AHR 1300 (0 600 815 060)

Description

Ce que contient cette page

Caractéristiques

Compatibilité

Expédition 24h

Paiement sécurisé

Conseil technique

Compte pro B2B

Catalogue

Services

Contact

Votre panier
