Pièces détachées nettoyeur haute pression Bosch AHR 900 (0 600 813 032)

En stockPièce d'origine

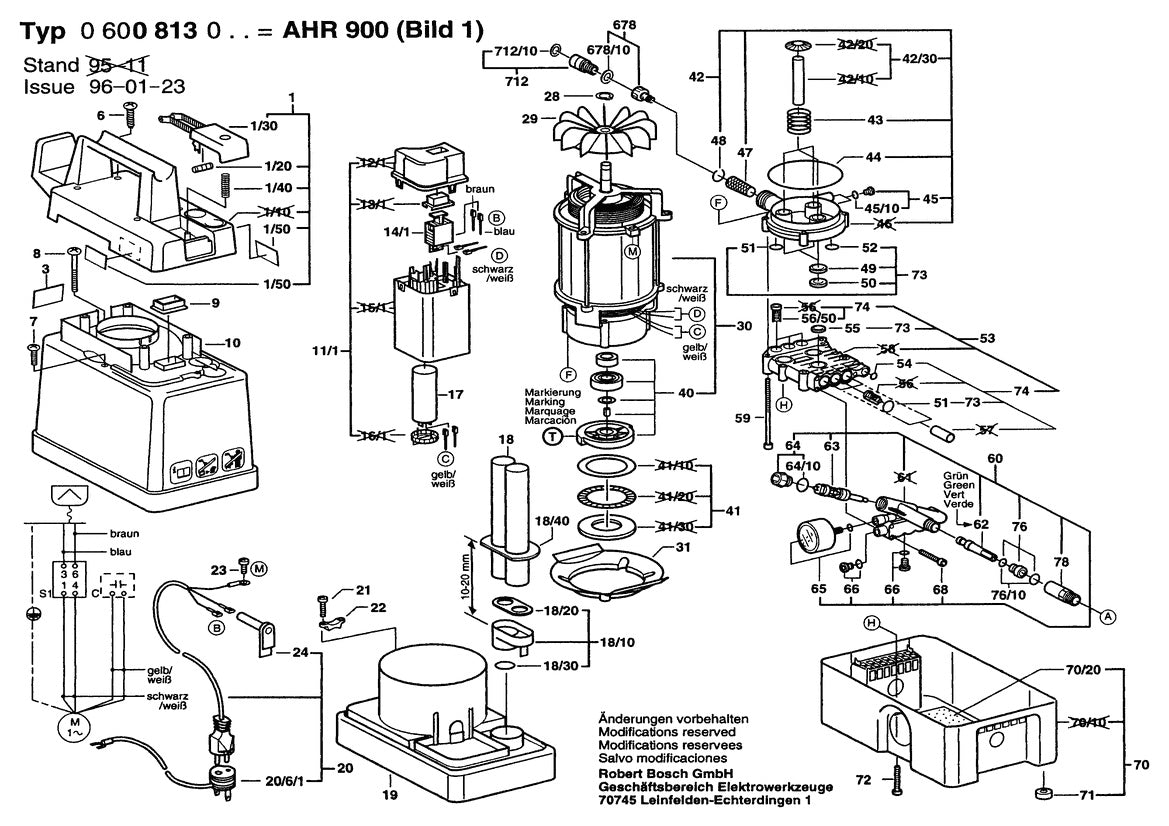

Vue éclatée Bosch AHR 900 0 600 813 032 - page 1

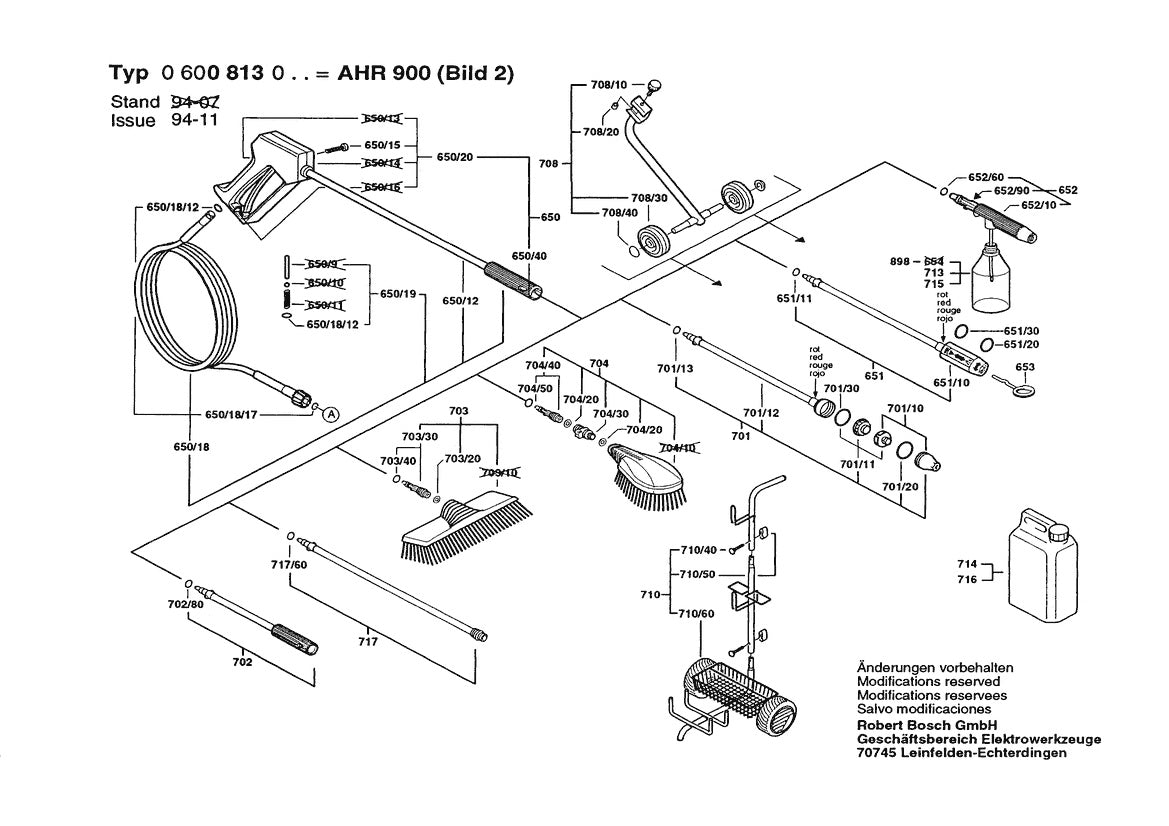

Vue éclatée Bosch AHR 900 0 600 813 032 - page 2

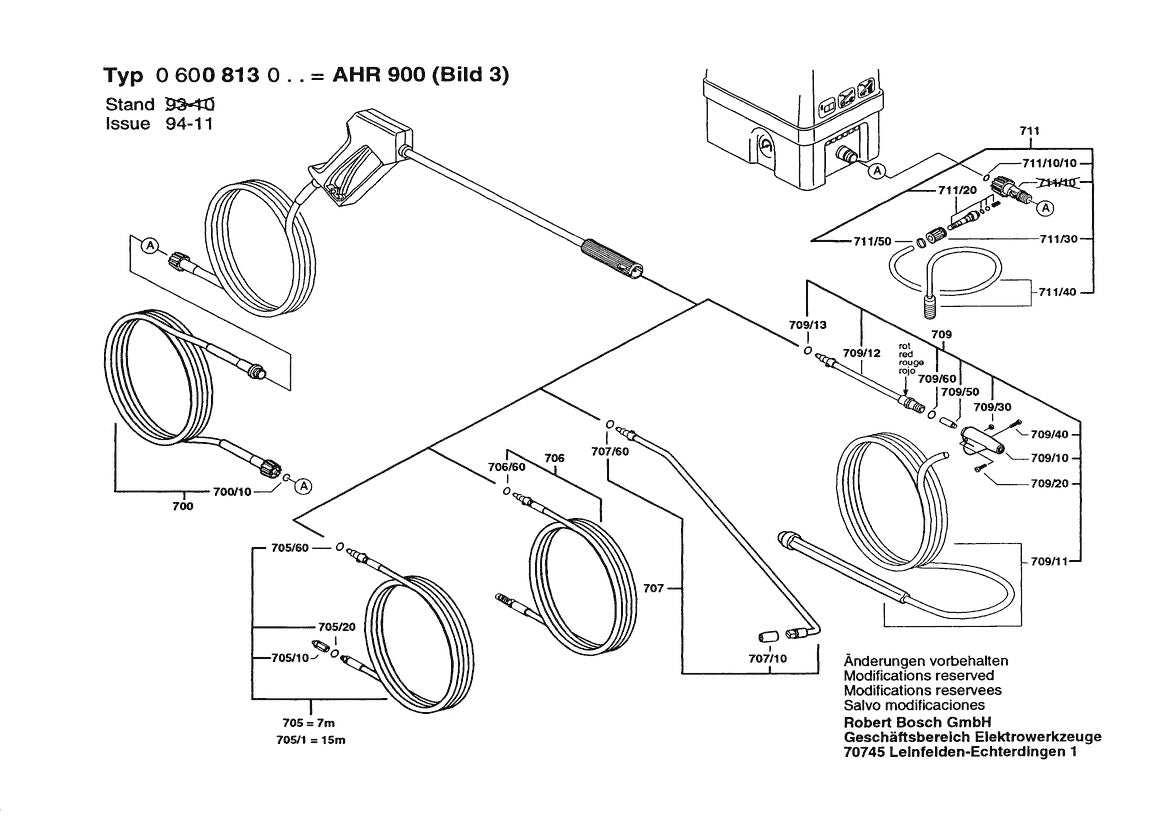

Vue éclatée Bosch AHR 900 0 600 813 032 - page 3

Réf. 1601110972Marque : Bosch

Pièces détachées nettoyeur haute pression Bosch AHR 900 (0 600 813 032)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€13,92 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

133 positions

Pos. Description

Vue 1 Position 1/50 - Ref 1601110972 - Plaque De Marque1601110972 €13,92

Vue 1 Position 3 - Ref 1601118361 - Plaque signalétique1601118361 €13,92

Vue 1 Position 1 - Ref 1609350001 - Boitier Superieur1609350001 €118,20

Vue 1 Position 11/1 - Ref 1609350002 - Boitier Superieur1609350002 €71,40

Vue 1 Position 1/20 - Ref 1609350003 - Rouleau1609350003 €27,96

Vue 1 Position 1/30 - Ref 1609350004 - Bouton-Poussoir1609350004 €37,44

Vue 1 Position 1/40 - Ref 1609350005 - Ressort De Compression1609350005 €10,02

Vue 1 Position 6 - Ref 1609350006 - Vis Tole Tete Ronde1609350006 €10,98

Vue 1 Position 19 - Ref 1609350007 - Carter Intermediaire1609350007 €63,60

Vue 1 Position 17 - Ref 1609350015 - Condensateur Pour Moteurs1609350015 €71,40

Vue 1 Position 28 - Ref 1609350016 - Anneau de retenue1609350016 €12,36

Vue 1 Position 29 - Ref 1609350017 - Ventilateur1609350017 €17,76

Vue 1 Position 41 - Ref 1609350020 - Roulement A Aiguilles Ax1609350020 €71,40

Vue 1 Position 42 - Ref 1609350021 - Bloc-Cylindres1609350021 €199,20

Vue 1 Position 18 - Ref 1609350022 - Tube En Plastique1609350022 €44,52

Vue 1 Position 18/10 - Ref 1609350023 - Fixation Pour Tuyau1609350023 €44,52

Vue 1 Position 22 - Ref 1609350025 - Serre-Cable1609350025 €10,02

Vue 1 Position 43 - Ref 1609350027 - Ressort De Compression1609350027 €10,98

Vue 1 Position 53 - Ref 1609350028 - Culasse1609350028 €118,20

Vue 1 Position 54 - Ref 1609350029 - Jeu De Pieces1609350029 €7,80

Vue 1 Position 47 - Ref 1609350032 - Tamis De Filtre1609350032 €34,32

Vue 1 Position 48 - Ref 1609350033 - Anneau élastique1609350033 €7,80

Vue 1 Position 49 - Ref 1609350035 - Manchette En Caoutchouc1609350035 €23,28

Vue 1 Position 50 - Ref 1609350036 - Bague De Pression1609350036 €40,56

Vue 1 Position 55 - Ref 1609350037 - Joint Embouti1609350037 €21,72

Vue 1 Position 51 - Ref 1609350038 - Jeu De Pieces1609350038 €27,96

Vue 1 Position 52 - Ref 1609350039 - Jeu De Pieces1609350039 €23,28

Vue 1 Position 70 - Ref 1609350041 - Boitier Inferieur1609350041 €63,60

Vue 1 Position 73 - Ref 1609350044 - Pochette De Joints1609350044 €63,60

Vue 1 Position 74 - Ref 1609350045 - Kit de reparation1609350045 €57,96

Vue 1 Position 63 - Ref 1609350063 - Modulateur de pression1609350063 €40,56

Vue 1 Position 56/50 - Ref 1609350065 - Jeu De Pieces1609350065 €10,02

Vue 1 Position 76/10 - Ref 1609350065 - Jeu De Pieces1609350065 €10,02

Vue 1 Position 711/10/10 - Ref 1609350065 - Jeu De Pieces1609350065 €10,02

Vue 1 Position 76 - Ref 1609350066 - Douille D’etancheite1609350066 €19,68

Vue 1 Position 78 - Ref 1609350067 - Tubulure D’arrivee1609350067 €57,96

Vue 1 Position 70/20 - Ref 1609350068 - Plaque En Mousse1609350068 €21,72

Vue 1 Position 71 - Ref 1609350069 - Pied De Corps1609350069 €13,92

Vue 1 Position 704/50 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 1 Position 45/10 - Ref 1609350081 - Jeu De Pieces1609350081 €23,28

Vue 1 Position 66/10 - Ref 1609350081 - Jeu De Pieces1609350081 €23,28

Vue 1 Position 9 - Ref 1609350092 - Capuchon D’etancheite1609350092 €15,84

Vue 1 Position 31 - Ref 1609350093 - Deflecteur1609350093 €15,84

Vue 1 Position 44 - Ref 1609350098 - Joint torique1609350098 €12,36

Vue 1 Position 20 - Ref 1609350100 - Câble d alimentation1609350100 €242,40

Vue 1 Position 64/10 - Ref 1609350140 - Jeu De Pieces1609350140 €21,72

Vue 1 Position 21 - Ref 1609350142 - Vis à Tôle1609350142 €7,80

Vue 1 Position 8 - Ref 1609350143 - Vis A Tete Bombee1609350143 €12,36

Vue 1 Position 24 - Ref 1609350166 - Passe-Cables1609350166 €27,96

Vue 1 Position 65/10 - Ref 1609350175 - Jeu De Pieces1609350175 €10,02

Vue 1 Position 63/10 - Ref 1609350177 - Jeu De Pieces1609350177 €10,02

Vue 1 Position 18/20 - Ref 1609350178 - Joint1609350178 €23,28

Vue 1 Position 18/30 - Ref 1609350179 - Joint Plat1609350179 €10,98

Vue 1 Position 18/40 - Ref 1609350180 - Joint Embouti1609350180 €44,52

Vue 1 Position 14/1 - Ref 1609350194 - Contact A Pression1609350194 €118,20

Vue 1 Position 40 - Ref 1609350195 - Kit de reparation1609350195 €183,00

Vue 1 Position 60 - Ref 1609350196 - Carter De Soupape1609350196 €199,20

Vue 1 Position 62 - Ref 1609350197 - Etrangleur1609350197 €23,28

Vue 1 Position 30 - Ref 1609350202 - Moteur1609350202 €367,20

Vue 1 Position 64 - Ref 1609350306 - Bouchon1609350306 €25,20

Vue 1 Position 65 - Ref 1609350307 - Manometre1609350307 €93,00

Vue 1 Position 45 - Ref 1609350308 - Bouchon1609350308 €23,28

Vue 1 Position 66 - Ref 1609350308 - Bouchon1609350308 €23,28

Vue 1 Position 42/30 - Ref 1609350309 - Jeu De Pieces1609350309 €118,20

Vue 1 Position 712/10 - Ref 1609351002 - Garniture Plate1609351002 €10,98

Vue 1 Position 678/10 - Ref 1609351029 - Garniture Plate1609351029 €5,70

Vue 1 Position 68 - Ref 2910141207 - Vis cyl SixPans Creux CHC2910141207 €10,98

Vue 1 Position 59 - Ref 2910141218 - Vis cyl SixPans Creux CHC2910141218 €10,98

Vue 1 Position 7 - Ref 2910951162 - Vis A Tete Bombee2910951162 €17,76

Vue 1 Position 23 - Ref 2912311150 - Vis A Tete Bombee2912311150 €5,70

Vue 1 Position 72 - Ref 2912311201 - Vis A Tete Bombee2912311201 €7,80

Vue 2 Position 652 - Ref 1609350047 - KIT DE PULVERISATION1609350047 €85,20

Vue 2 Position 650/18/12 - Ref 1609350074 - Jeu De Pieces1609350074 €27,96

Vue 2 Position 701/13 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 651/11 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 652/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 703/40 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 717/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 702/80 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 650/18/17 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 2 Position 650/19 - Ref 1609350080 - Kit de reparation1609350080 €27,96

Vue 2 Position 701/20 - Ref 1609350084 - Jeu De Pieces1609350084 €27,96

Vue 2 Position 650/12 - Ref 1609350089 - Tuyau De Jointure1609350089 €183,00

Vue 2 Position 701/12 - Ref 1609350090 - Tuyau De Jointure1609350090 €297,60

Vue 2 Position 652/10 - Ref 1609350104 - Buse A Un Orifice1609350104 €7,80

Vue 2 Position 652/90 - Ref 1609350115 - Jeu De Pieces1609350115 €57,96

Vue 2 Position 708/10 - Ref 1609350120 - Vis De Serrage1609350120 €37,44

Vue 2 Position 708/20 - Ref 1609350121 - Piece De Serrage1609350121 €27,96

Vue 2 Position 708/30 - Ref 1609350122 - Roue1609350122 €40,56

Vue 2 Position 708/40 - Ref 1609350123 - Capuchon De Fermeture1609350123 €10,98

Vue 2 Position 653 - Ref 1609350124 - Aiguille De Nettoyage1609350124 €27,96

Vue 2 Position 650/15 - Ref 1609350142 - Vis à Tôle1609350142 €7,80

Vue 2 Position 651/10 - Ref 1609350145 - Ecrou-Raccord D'injecteur1609350145 €48,60

Vue 2 Position 709/10 - Ref 1609350146 - Porte-Injecteur1609350146 €27,96

Vue 2 Position 704/40 - Ref 1609350159 - Adaptateur1609350159 €23,28

Vue 2 Position 703/30 - Ref 1609350159 - Adaptateur1609350159 €23,28

Vue 2 Position 650/20 - Ref 1609350176 - Jeu De Pieces1609350176 €53,04

Vue 2 Position 651/30 - Ref 1609350181 - Jeu De Pieces1609350181 €27,96

Vue 2 Position 651/20 - Ref 1609350182 - Jeu De Pieces1609350182 €27,96

Vue 2 Position 701/30 - Ref 1609350184 - Jeu De Pieces1609350184 €44,52

Vue 2 Position 651 - Ref 1609350186 - Buse Nettoyeur Hp1609350186 €199,20

Vue 2 Position 701/10 - Ref 1609350190 - Support-Buse1609350190 €220,20

Vue 2 Position 650/40 - Ref 1609350198 - Manchon1609350198 €53,04

Vue 2 Position 650 - Ref 1609350199 - Poignee1609350199 €328,80

Vue 2 Position 66 - Ref 1609350308 - Bouchon1609350308 €23,28

Vue 2 Position 650/18 - Ref 1609350504 - Tuyau En Matiere Plastiq1609350504 €220,20

Vue 2 Position 704/20 - Ref 1609351002 - Garniture Plate1609351002 €10,98

Vue 2 Position 703/20 - Ref 1609351002 - Garniture Plate1609351002 €10,98

Vue 2 Position 704/30 - Ref 1609351014 - Articulation1609351014 €53,04

Vue 2 Position 710/60 - Ref 1609351088 - Roue1609351088 €34,32

Vue 2 Position 710/40 - Ref 2910141203 - Vis cyl SixPans Creux CHC2910141203 €7,80

Vue 2 Position 710/50 - Ref 2915191106 - Ecrou A Oreilles2915191106 €7,80

Vue 3 Position 709/60 - Ref 1609350074 - Jeu De Pieces1609350074 €27,96

Vue 3 Position 707/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 706/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 700/10 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 705/60 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 709/13 - Ref 1609350078 - Jeu De Pieces1609350078 €27,96

Vue 3 Position 705/20 - Ref 1609350088 - Jeu De Pieces1609350088 €7,80

Vue 3 Position 709/50 - Ref 1609350134 - Buse1609350134 €57,96

Vue 3 Position 709/11 - Ref 1609350135 - Manchon D'aspiration1609350135 €100,80

Vue 3 Position 707/10 - Ref 1609350136 - Ecrou-Raccord D'injecteur1609350136 €12,36

Vue 3 Position 705/10 - Ref 1609350137 - Buse Pour Tuyau1609350137 €128,40

Vue 3 Position 709/10 - Ref 1609350146 - Porte-Injecteur1609350146 €27,96

Vue 3 Position 711/20 - Ref 1609350169 - Kit de reparation1609350169 €44,52

Vue 3 Position 711/30 - Ref 1609350170 - Unite De Dosage1609350170 €44,52

Vue 3 Position 711/40 - Ref 1609350171 - Tuyau1609350171 €34,32

Vue 3 Position 711/50 - Ref 1609350172 - Collier Pour Tuyau Souple1609350172 €13,92

Vue 3 Position 701/10 - Ref 1609350190 - Support-Buse1609350190 €220,20

Vue 3 Position 709/12 - Ref 1609350192 - Tuyau De Jointure1609350192 €93,00

Vue 3 Position 709/20 - Ref 2912311130 - Vis A Tete Bombee2912311130 €40,56

Vue 3 Position 709/40 - Ref 2912401005 - Vis à Tôle2912401005 €5,70

Vue 3 Position 709/30 - Ref 2915011005 - Ecrou Hex2915011005 €5,70

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre nettoyeur haute pression Bosch AHR 900 ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 0 600 813 032.

Ce que contient cette page

La vue éclatée complète du nettoyeur haute pression Bosch AHR 900
Le numéro de position de chaque composant
Les références Bosch d’origine (133 pièces)

Toutes les références sont des pièces Bosch d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
