Pièces détachées niveau optique Bosch 45-8932 (F 034 068 203)

En stockPièce d'origine

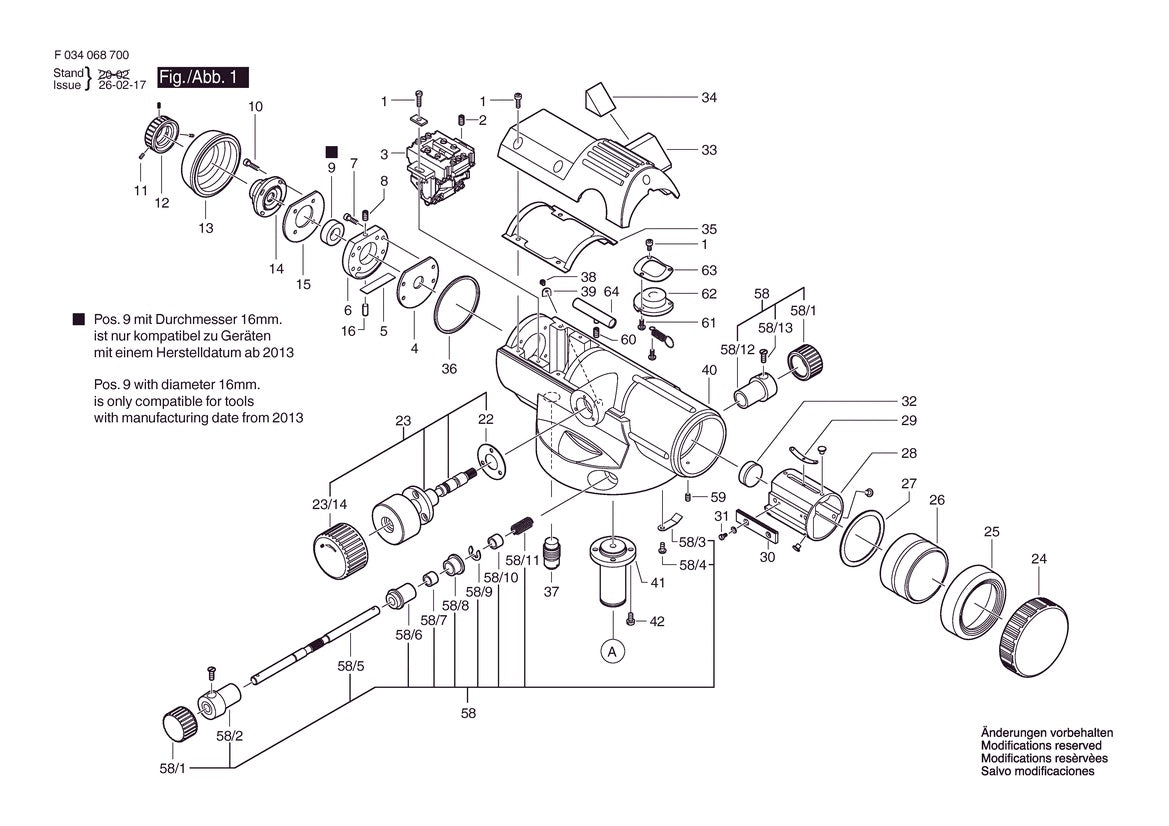

Vue éclatée Bosch 45-8932 F 034 068 203 - page 1

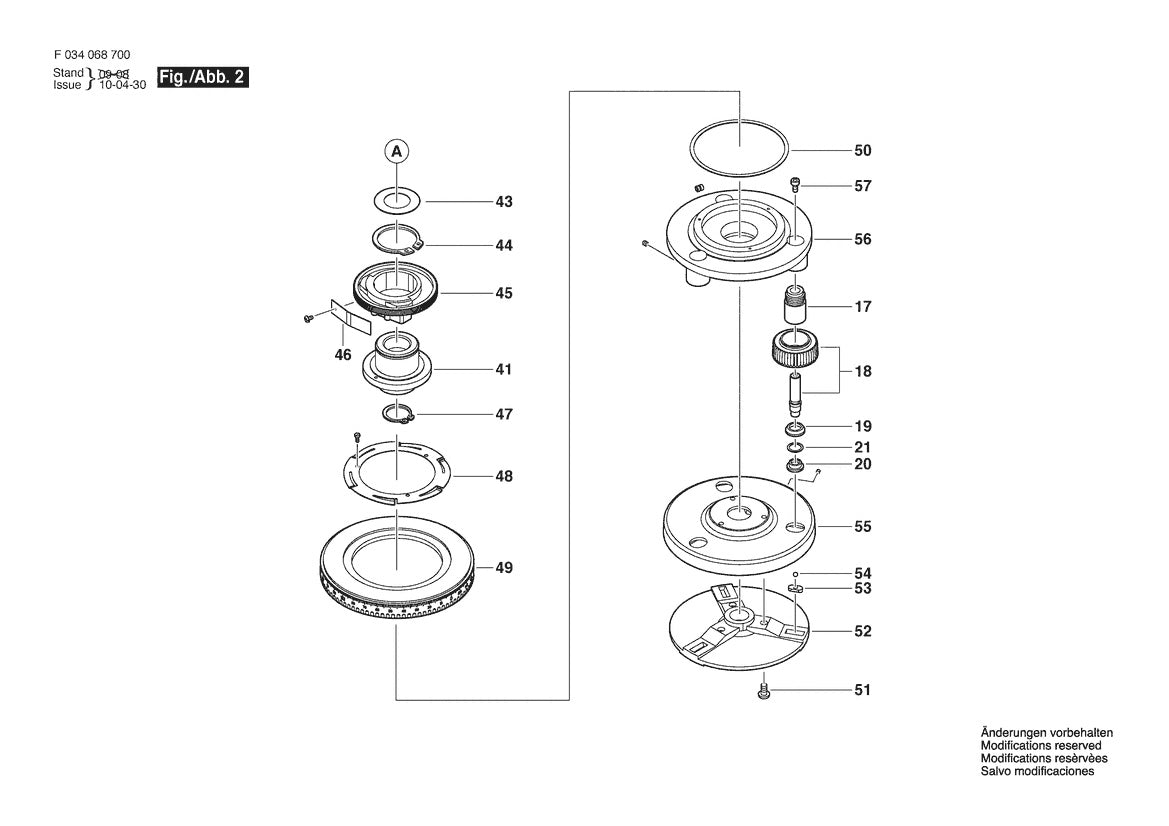

Vue éclatée Bosch 45-8932 F 034 068 203 - page 2

Réf. 1619PA5229Marque : Bosch

Pièces détachées niveau optique Bosch 45-8932 (F 034 068 203)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€34,32 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

76 positions

Pos. Description

Vue 1 Position 23 - Ref 1619PA5229 - Dispositif d focalisation1619PA5229 €34,32

Vue 1 Position 1 - Ref 2610A02324 - Vis2610A02324 €5,70

Vue 1 Position 39 - Ref 2610A03339 - Instrument De Visualisat2610A03339 €5,70

Vue 1 Position 3 - Ref 2610A03364 - Compensateur2610A03364 €140,40

Vue 1 Position 26 - Ref 2610A03366 - Objectif2610A03366 €153,00

Vue 1 Position 35 - Ref 2610A03367 - Joint torique2610A03367 €10,98

Vue 1 Position 38 - Ref 2610A03368 - Vis2610A03368 €5,70

Vue 1 Position 58/4 - Ref 2610A03369 - Vis2610A03369 €5,70

Vue 1 Position 60 - Ref 2610A03370 - Vis sans tête2610A03370 €5,70

Vue 1 Position 9 - Ref 2610A03372 - Insert réticule de visée2610A03372 €71,40

Vue 1 Position 25 - Ref 2610A03376 - Anneau De Recouvrement2610A03376 €13,92

Vue 1 Position 28 - Ref 2610A03377 - Poussoir2610A03377 €48,60

Vue 1 Position 34 - Ref 2610A03379 - Lecteur2610A03379 €12,36

Vue 1 Position 31 - Ref 2610A03380 - Vis2610A03380 €5,70

Vue 1 Position 58/13 - Ref 2610A03381 - Vis2610A03381 €7,80

Vue 1 Position 59 - Ref 2610A03382 - Vis2610A03382 €5,70

Vue 1 Position 64 - Ref 2610A03383 - Tube chercheur2610A03383 €13,92

Vue 1 Position 42 - Ref 2610A03384 - Vis2610A03384 €5,70

Vue 1 Position 23 - Ref 2610A03385 - Dispositif d focalisation2610A03385 €53,04

Vue 1 Position 58/3 - Ref 2610A03389 - Lame de contact2610A03389 €7,80

Vue 1 Position 33 - Ref 2610A03391 - Recouvrement2610A03391 €25,20

Vue 1 Position 27 - Ref 2610A03392 - Entretoise2610A03392 €15,84

Vue 1 Position 24 - Ref 2610A03394 - Chape2610A03394 €13,92

Vue 1 Position 22 - Ref 2610A03399 - Joint compressible2610A03399 €7,80

Vue 1 Position 23/14 - Ref 2610A03404 - Chape2610A03404 €23,28

Vue 1 Position 8 - Ref 2610A05614 - Vis2610A05614 €7,80

Vue 1 Position 16 - Ref 2610A05622 - Piston2610A05622 €5,70

Vue 1 Position 29 - Ref 2610A05649 - Lame de contact2610A05649 €5,70

Vue 1 Position 32 - Ref 2610A05653 - Objectif2610A05653 €53,04

Vue 1 Position 4 - Ref 2610A05661 - Joint compressible2610A05661 €5,70

Vue 1 Position 5 - Ref 2610A05662 - Lame de contact2610A05662 €7,80

Vue 1 Position 41 - Ref 2610A05664 - Vis Sans Fin2610A05664 €63,60

Vue 1 Position 58/1 - Ref 2610A05677 - Chape2610A05677 €7,80

Vue 1 Position 58/2 - Ref 2610A05679 - Bouton De Mise Au Point2610A05679 €10,98

Vue 1 Position 58/11 - Ref 2610A05680 - Lame de contact2610A05680 €7,80

Vue 1 Position 58/10 - Ref 2610A05681 - Entretoise2610A05681 €5,70

Vue 1 Position 58/9 - Ref 2610A05682 - Rondelle2610A05682 €5,70

Vue 1 Position 58/8 - Ref 2610A05683 - Porte-Contact2610A05683 €23,28

Vue 1 Position 58/6 - Ref 2610A05685 - Coussinet2610A05685 €21,72

Vue 1 Position 58/5 - Ref 2610A05686 - Vis2610A05686 €23,28

Vue 1 Position 58/12 - Ref 2610A05689 - Bouton De Mise Au Point2610A05689 €10,98

Vue 1 Position 63 - Ref 2610A05697 - Lame de contact2610A05697 €5,70

Vue 1 Position 62 - Ref 2610A05699 - Nivelle2610A05699 €31,32

Vue 1 Position 58 - Ref 2610A05702 - Vis2610A05702 €57,96

Vue 1 Position 7 - Ref 2610A05712 - Vis2610A05712 €5,70

Vue 1 Position 6 - Ref 2610A05723 - Equerre De Fixation2610A05723 €23,28

Vue 1 Position 11 - Ref 2610A05724 - Vis sans tête2610A05724 €5,70

Vue 1 Position 10 - Ref 2610A05726 - Vis2610A05726 €5,70

Vue 1 Position 14 - Ref 2610A05730 - Oculaire2610A05730 €100,80

Vue 1 Position 15 - Ref 2610A05731 - Joint compressible2610A05731 €5,70

Vue 1 Position 2 - Ref 2610A05748 - Axe De Chape2610A05748 €5,70

Vue 1 Position 37 - Ref 2610A05751 - Protection de transport2610A05751 €12,36

Vue 1 Position 61 - Ref 2610A05758 - Vis2610A05758 €5,70

Vue 1 Position 36 - Ref 2610A11904 - Joint compressible2610A11904 €7,80

Vue 2 Position 55 - Ref 2610A02731 - Socle2610A02731 €44,52

Vue 2 Position 59 - Ref 2610A03382 - Vis2610A03382 €5,70

Vue 2 Position 18 - Ref 2610A05628 - Vis De Reglage2610A05628 €17,76

Vue 2 Position 19 - Ref 2610A05629 - Cone A Serrage2610A05629 €7,80

Vue 2 Position 21 - Ref 2610A05630 - Rondelle2610A05630 €7,80

Vue 2 Position 20 - Ref 2610A05631 - Ecrou2610A05631 €7,80

Vue 2 Position 41 - Ref 2610A05664 - Vis Sans Fin2610A05664 €63,60

Vue 2 Position 43 - Ref 2610A05665 - Rondelle2610A05665 €5,70

Vue 2 Position 44 - Ref 2610A05666 - Anneau élastique2610A05666 €5,70

Vue 2 Position 45 - Ref 2610A05667 - Engrenage2610A05667 €21,72

Vue 2 Position 46 - Ref 2610A05669 - Lame de contact2610A05669 €10,98

Vue 2 Position 47 - Ref 2610A05671 - Anneau de retenue2610A05671 €5,70

Vue 2 Position 49 - Ref 2610A05673 - Disque Gradue2610A05673 €25,20

Vue 2 Position 50 - Ref 2610A05675 - Rondelle2610A05675 €17,76

Vue 2 Position 56 - Ref 2610A05676 - Plaque De Base2610A05676 €57,96

Vue 2 Position 52 - Ref 2610A05691 - Plaque De Base2610A05691 €27,96

Vue 2 Position 54 - Ref 2610A05692 - Bille2610A05692 €5,70

Vue 2 Position 53 - Ref 2610A05693 - SUPPORT BILLE2610A05693 €5,70

Vue 2 Position 51 - Ref 2610A05694 - Vis2610A05694 €23,28

Vue 2 Position 17 - Ref 2610A05709 - Vis2610A05709 €31,32

Vue 2 Position 57 - Ref 2610A05734 - Vis2610A05734 €7,80

Vue 2 Position 48 - Ref 2610A05744 - Anneau élastique2610A05744 €5,70

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Cette page regroupe l’ensemble des pièces du niveau optique Bosch 45-8932 (F 034 068 203). La vue éclatée montre l’emplacement exact de chaque élément et le numéro qui lui correspond dans la liste.

Ce que contient cette page

La vue éclatée complète du niveau optique Bosch 45-8932
Le numéro de position de chaque composant
Les références Bosch d’origine (76 pièces)

Une pièce d’usure changée à temps évite une panne bien plus coûteuse.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
