Pièces détachées niveau optique Bosch AL8-22 (F 034 068 700)

En stockPièce d'origine

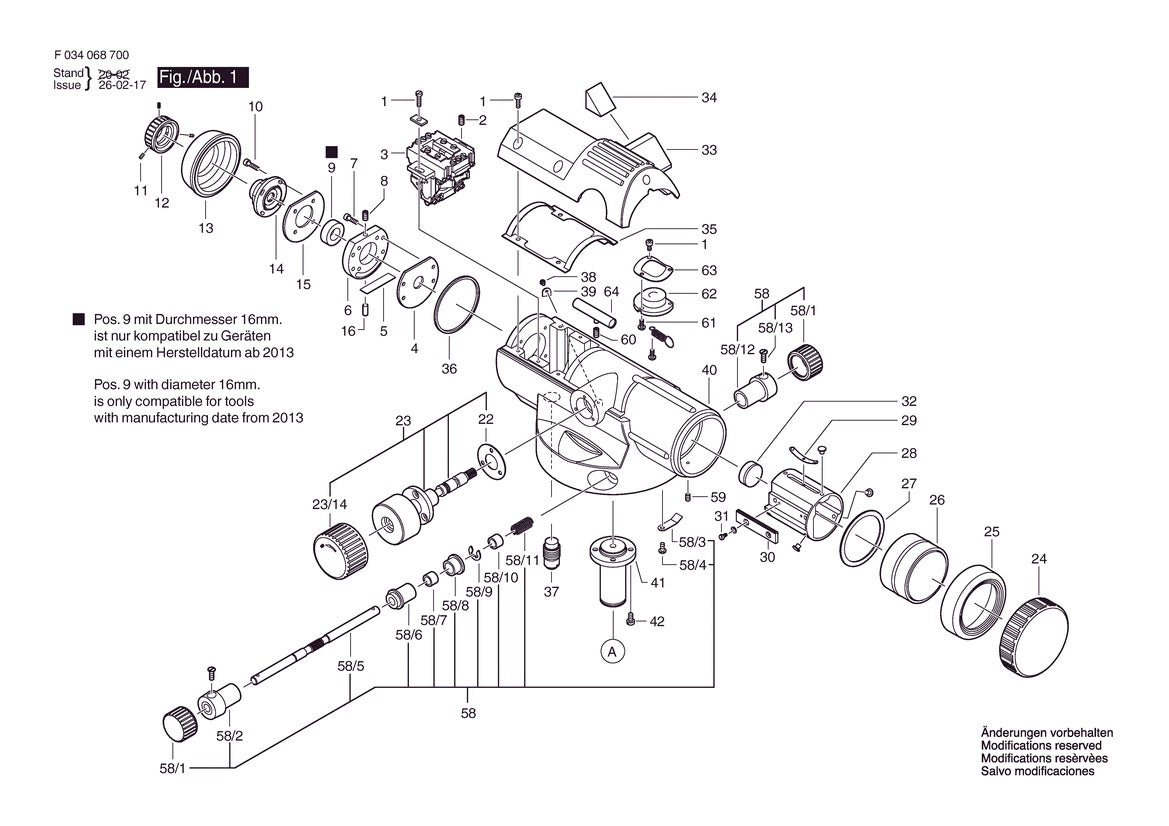

Vue éclatée Bosch AL8-22 F 034 068 700 - page 1

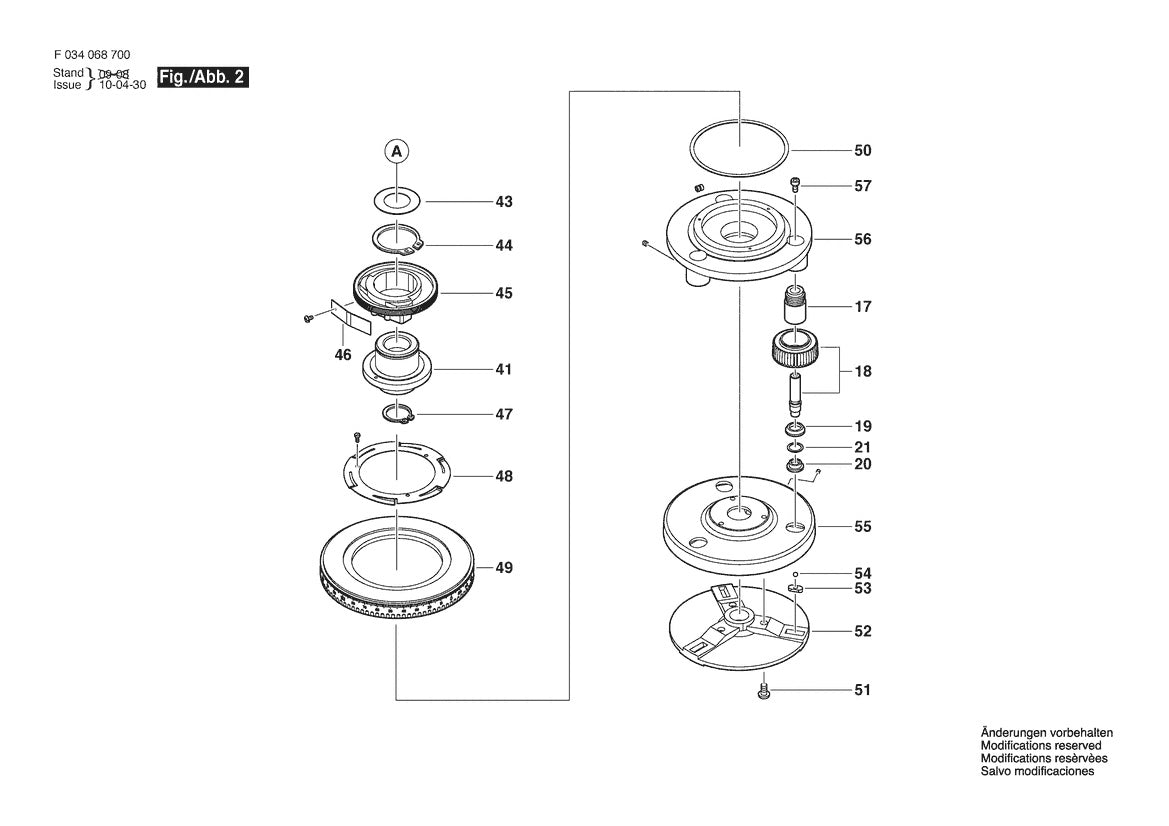

Vue éclatée Bosch AL8-22 F 034 068 700 - page 2

Réf. 1619PA5229Marque : Bosch

Pièces détachées niveau optique Bosch AL8-22 (F 034 068 700)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€34,32 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

78 positions

Pos. Description

Vue 1 Position 23 - Ref 1619PA5229 - Dispositif d focalisation1619PA5229 €34,32

Vue 1 Position 1 - Ref 2610A02324 - Vis2610A02324 €5,70

Vue 1 Position 40 - Ref 2610A03336 - Corps2610A03336 €140,40

Vue 1 Position 39 - Ref 2610A03339 - Instrument De Visualisat2610A03339 €5,70

Vue 1 Position 3 - Ref 2610A03364 - Compensateur2610A03364 €140,40

Vue 1 Position 26 - Ref 2610A03366 - Objectif2610A03366 €153,00

Vue 1 Position 35 - Ref 2610A03367 - Joint torique2610A03367 €10,98

Vue 1 Position 38 - Ref 2610A03368 - Vis2610A03368 €5,70

Vue 1 Position 58/4 - Ref 2610A03369 - Vis2610A03369 €5,70

Vue 1 Position 60 - Ref 2610A03370 - Vis sans tête2610A03370 €5,70

Vue 1 Position 9 - Ref 2610A03372 - Insert réticule de visée2610A03372 €71,40

Vue 1 Position 25 - Ref 2610A03376 - Anneau De Recouvrement2610A03376 €13,92

Vue 1 Position 28 - Ref 2610A03377 - Poussoir2610A03377 €48,60

Vue 1 Position 34 - Ref 2610A03379 - Lecteur2610A03379 €12,36

Vue 1 Position 31 - Ref 2610A03380 - Vis2610A03380 €5,70

Vue 1 Position 58/13 - Ref 2610A03381 - Vis2610A03381 €7,80

Vue 1 Position 59 - Ref 2610A03382 - Vis2610A03382 €5,70

Vue 1 Position 64 - Ref 2610A03383 - Tube chercheur2610A03383 €13,92

Vue 1 Position 42 - Ref 2610A03384 - Vis2610A03384 €5,70

Vue 1 Position 23 - Ref 2610A03385 - Dispositif d focalisation2610A03385 €53,04

Vue 1 Position 58/3 - Ref 2610A03389 - Lame de contact2610A03389 €7,80

Vue 1 Position 33 - Ref 2610A03391 - Recouvrement2610A03391 €25,20

Vue 1 Position 27 - Ref 2610A03392 - Entretoise2610A03392 €15,84

Vue 1 Position 24 - Ref 2610A03394 - Chape2610A03394 €13,92

Vue 1 Position 12 - Ref 2610A03395 - Recouvrement2610A03395 €19,68

Vue 1 Position 22 - Ref 2610A03399 - Joint compressible2610A03399 €7,80

Vue 1 Position 23/14 - Ref 2610A03404 - Chape2610A03404 €23,28

Vue 1 Position 8 - Ref 2610A05614 - Vis2610A05614 €7,80

Vue 1 Position 16 - Ref 2610A05622 - Piston2610A05622 €5,70

Vue 1 Position 29 - Ref 2610A05649 - Lame de contact2610A05649 €5,70

Vue 1 Position 32 - Ref 2610A05653 - Objectif2610A05653 €53,04

Vue 1 Position 4 - Ref 2610A05661 - Joint compressible2610A05661 €5,70

Vue 1 Position 5 - Ref 2610A05662 - Lame de contact2610A05662 €7,80

Vue 1 Position 41 - Ref 2610A05664 - Vis Sans Fin2610A05664 €63,60

Vue 1 Position 58/1 - Ref 2610A05677 - Chape2610A05677 €7,80

Vue 1 Position 58/2 - Ref 2610A05679 - Bouton De Mise Au Point2610A05679 €10,98

Vue 1 Position 58/11 - Ref 2610A05680 - Lame de contact2610A05680 €7,80

Vue 1 Position 58/10 - Ref 2610A05681 - Entretoise2610A05681 €5,70

Vue 1 Position 58/9 - Ref 2610A05682 - Rondelle2610A05682 €5,70

Vue 1 Position 58/8 - Ref 2610A05683 - Porte-Contact2610A05683 €23,28

Vue 1 Position 58/6 - Ref 2610A05685 - Coussinet2610A05685 €21,72

Vue 1 Position 58/5 - Ref 2610A05686 - Vis2610A05686 €23,28

Vue 1 Position 58/12 - Ref 2610A05689 - Bouton De Mise Au Point2610A05689 €10,98

Vue 1 Position 63 - Ref 2610A05697 - Lame de contact2610A05697 €5,70

Vue 1 Position 62 - Ref 2610A05699 - Nivelle2610A05699 €31,32

Vue 1 Position 58 - Ref 2610A05702 - Vis2610A05702 €57,96

Vue 1 Position 7 - Ref 2610A05712 - Vis2610A05712 €5,70

Vue 1 Position 6 - Ref 2610A05723 - Equerre De Fixation2610A05723 €23,28

Vue 1 Position 11 - Ref 2610A05724 - Vis sans tête2610A05724 €5,70

Vue 1 Position 10 - Ref 2610A05726 - Vis2610A05726 €5,70

Vue 1 Position 15 - Ref 2610A05731 - Joint compressible2610A05731 €5,70

Vue 1 Position 2 - Ref 2610A05748 - Axe De Chape2610A05748 €5,70

Vue 1 Position 37 - Ref 2610A05751 - Protection de transport2610A05751 €12,36

Vue 1 Position 61 - Ref 2610A05758 - Vis2610A05758 €5,70

Vue 1 Position 14 - Ref 2610A05773 - Oculaire2610A05773 €100,80

Vue 1 Position 36 - Ref 2610A11904 - Joint compressible2610A11904 €7,80

Vue 2 Position 55 - Ref 2610A02731 - Socle2610A02731 €44,52

Vue 2 Position 59 - Ref 2610A03382 - Vis2610A03382 €5,70

Vue 2 Position 18 - Ref 2610A05628 - Vis De Reglage2610A05628 €17,76

Vue 2 Position 19 - Ref 2610A05629 - Cone A Serrage2610A05629 €7,80

Vue 2 Position 21 - Ref 2610A05630 - Rondelle2610A05630 €7,80

Vue 2 Position 20 - Ref 2610A05631 - Ecrou2610A05631 €7,80

Vue 2 Position 41 - Ref 2610A05664 - Vis Sans Fin2610A05664 €63,60

Vue 2 Position 43 - Ref 2610A05665 - Rondelle2610A05665 €5,70

Vue 2 Position 44 - Ref 2610A05666 - Anneau élastique2610A05666 €5,70

Vue 2 Position 45 - Ref 2610A05667 - Engrenage2610A05667 €21,72

Vue 2 Position 46 - Ref 2610A05669 - Lame de contact2610A05669 €10,98

Vue 2 Position 47 - Ref 2610A05671 - Anneau de retenue2610A05671 €5,70

Vue 2 Position 49 - Ref 2610A05673 - Disque Gradue2610A05673 €25,20

Vue 2 Position 50 - Ref 2610A05675 - Rondelle2610A05675 €17,76

Vue 2 Position 56 - Ref 2610A05676 - Plaque De Base2610A05676 €57,96

Vue 2 Position 52 - Ref 2610A05691 - Plaque De Base2610A05691 €27,96

Vue 2 Position 54 - Ref 2610A05692 - Bille2610A05692 €5,70

Vue 2 Position 53 - Ref 2610A05693 - SUPPORT BILLE2610A05693 €5,70

Vue 2 Position 51 - Ref 2610A05694 - Vis2610A05694 €23,28

Vue 2 Position 17 - Ref 2610A05709 - Vis2610A05709 €31,32

Vue 2 Position 57 - Ref 2610A05734 - Vis2610A05734 €7,80

Vue 2 Position 48 - Ref 2610A05744 - Anneau élastique2610A05744 €5,70

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Vous cherchez une pièce pour votre niveau optique Bosch AL8-22 ? Moteur, carter, interrupteur, roulements, visserie et pièces d’usure de la référence F 034 068 700 sont tous listés ici.

Ce que contient cette page

La vue éclatée complète du niveau optique Bosch AL8-22
Le numéro de position de chaque composant
Les références Bosch d’origine (78 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
