Pièces détachées perceuse à percussion Bosch GSB 20-2 RET (0 601 192 803)

En stockPièce d'origine

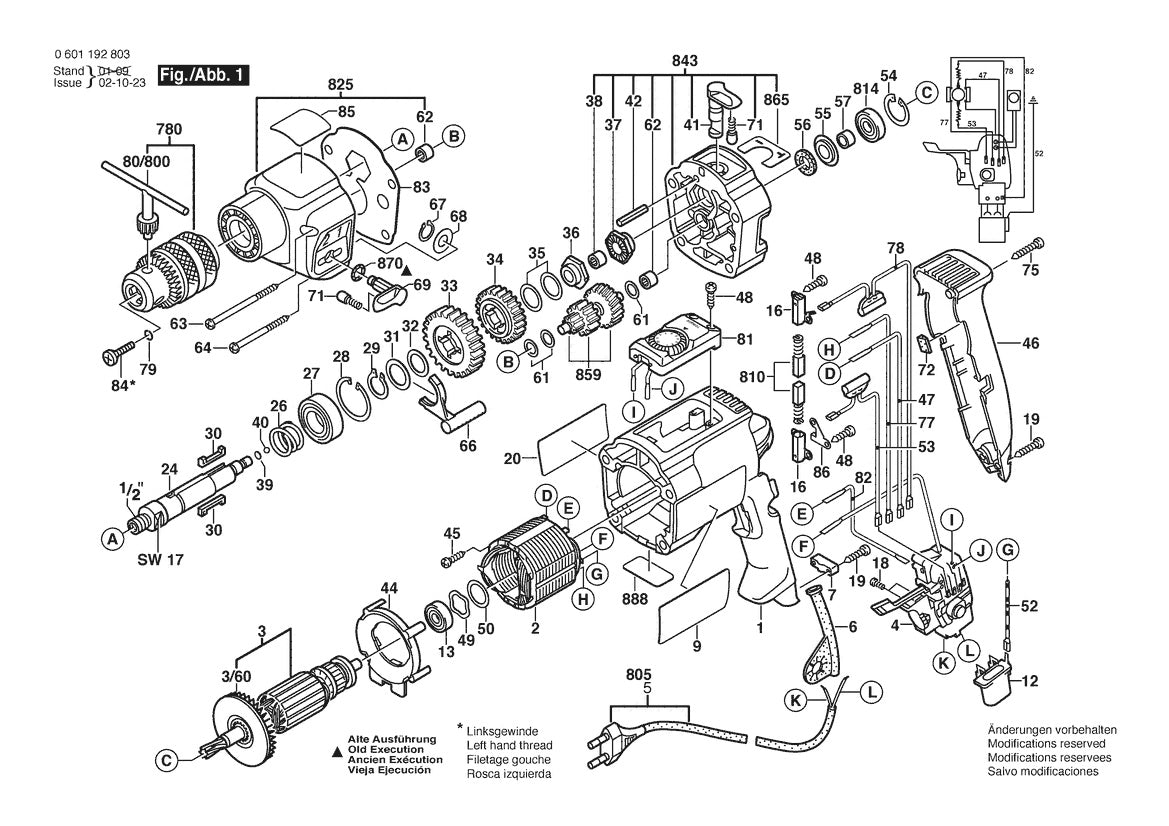

Vue éclatée Bosch GSB 20-2 RET 0 601 192 803 - page 1

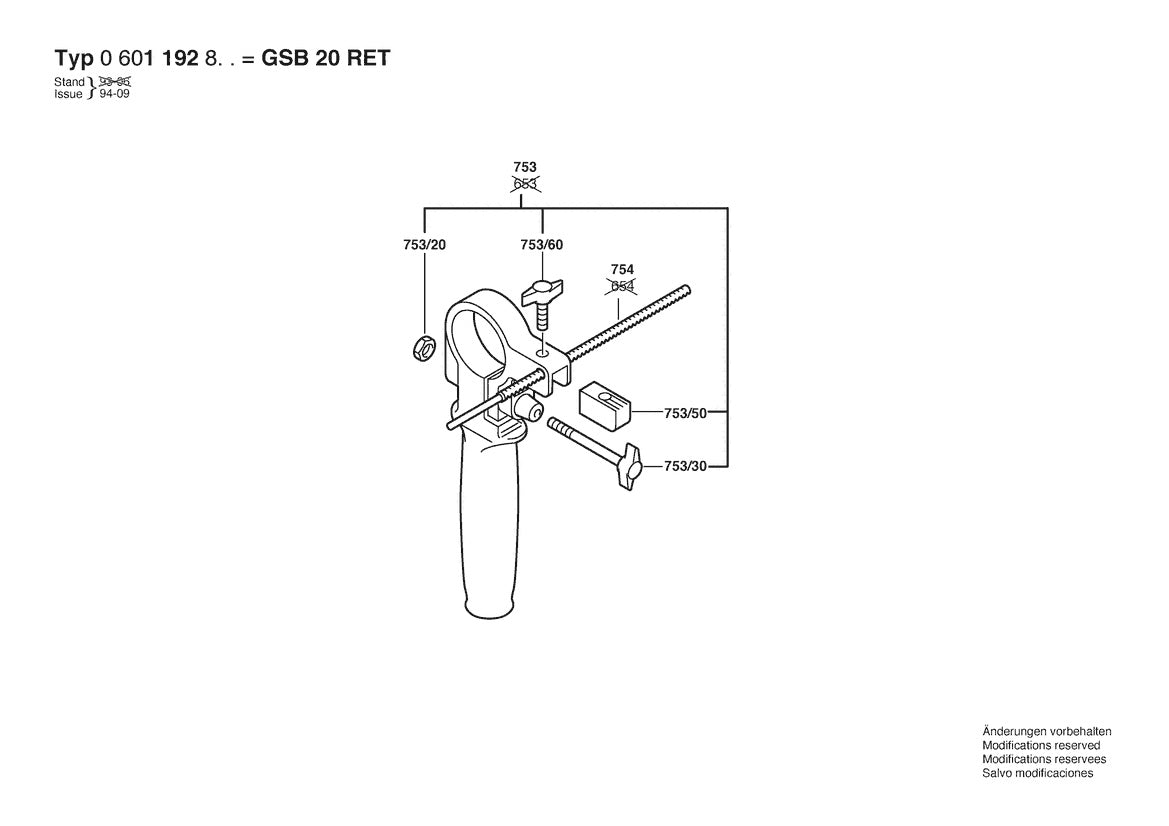

Vue éclatée Bosch GSB 20-2 RET 0 601 192 803 - page 2

Réf. 160111A3H3Marque : Bosch

Pièces détachées perceuse à percussion Bosch GSB 20-2 RET (0 601 192 803)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€10,98 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

83 positions

Pos. Description

Vue 1 Position 888 - Ref 160111A3H3 - Plaque signalétique160111A3H3 €10,98

Vue 1 Position 805 - Ref 1607000385 - Câble d alimentation1607000385 €40,56

Vue 1 Position 780 - Ref 1608571080 - Mandrin A Cle1608571080 €71,40

Vue 1 Position 13 - Ref 1900905018 - Roulement A Billes1900905018 €48,60

Vue 1 Position 27 - Ref 1900905163 - Roulement A Billes Rigide1900905163 €31,32

Vue 1 Position 40 - Ref 1903230010 - Bille1903230010 €5,70

Vue 1 Position 39 - Ref 2600000014 - Rondelle D’ajustage2600000014 €5,70

Vue 1 Position 86 - Ref 2600034003 - Plaque2600034003 €13,92

Vue 1 Position 61 - Ref 2600100607 - Rondelle De Compensation2600100607 €7,80

Vue 1 Position 68 - Ref 2600100618 - Rondelle D’ajustage2600100618 €5,70

Vue 1 Position 50 - Ref 2600101027 - Rondelle D’ajustage2600101027 €7,80

Vue 1 Position 32 - Ref 2600101515 - Rondelle De Compensation2600101515 €5,70

Vue 1 Position 35 - Ref 2600101616 - Rondelle De Compensation2600101616 €12,36

Vue 1 Position 35 - Ref 2600101617 - Rondelle De Compensation2600101617 €7,80

Vue 1 Position 50 - Ref 2600101667 - Rondelle D’ajustage2600101667 €7,80

Vue 1 Position 31 - Ref 2600101671 - Rondelle D’arret2600101671 €7,80

Vue 1 Position 56 - Ref 2600108077 - Rondelle De Feutre2600108077 €7,80

Vue 1 Position 49 - Ref 2600150004 - Rondelle De Compensation2600150004 €10,02

Vue 1 Position 36 - Ref 2600190052 - Rondelle D’arret2600190052 €21,72

Vue 1 Position 37 - Ref 2600190057 - Rondelle D’arret2600190057 €37,44

Vue 1 Position 57 - Ref 2600400008 - Fiche Femelle2600400008 €7,80

Vue 1 Position 55 - Ref 2600500002 - Rondelle Cuvette2600500002 €7,80

Vue 1 Position 71 - Ref 2600590006 - Capuchon A Crans D'arret2600590006 €7,80

Vue 1 Position 6 - Ref 2600707059 - Manchon2600707059 €13,92

Vue 1 Position 814 - Ref 2600905095 - Roulement A Billes2600905095 €34,32

Vue 1 Position 62 - Ref 2600914010 - Roulement A Aiguilles2600914010 €12,36

Vue 1 Position 38 - Ref 2600917003 - Roulement A Aiguilles2600917003 €12,36

Vue 1 Position 72 - Ref 2601010049 - Garniture2601010049 €7,80

Vue 1 Position 7 - Ref 2601035001 - Support De Cable2601035001 €7,80

Vue 1 Position 83 - Ref 2601073012 - Garniture Plate2601073012 €5,70

Vue 1 Position 865 - Ref 2601110076 - Etiquette Adhesive2601110076 €7,80

Vue 1 Position 85 - Ref 2601110929 - Etiquette Adhesive2601110929 €10,98

Vue 1 Position 9 - Ref 2601118693 - Plaque De Marque2601118693 €13,92

Vue 1 Position 20 - Ref 2601118697 - Plaquette Indicatrice2601118697 €17,76

Vue 1 Position 44 - Ref 2601328033 - Disque De Recouvrement2601328033 €13,92

Vue 1 Position 41 - Ref 2602026017 - Bouton Rotatif2602026017 €23,28

Vue 1 Position 69 - Ref 2602026038 - Bouton Rotatif2602026038 €19,68

Vue 1 Position 66 - Ref 2602033006 - Curseur De Reglage2602033006 €12,36

Vue 1 Position 30 - Ref 2602300028 - Clavette Mince2602300028 €17,76

Vue 1 Position 18 - Ref 2603410001 - Vis à tête cylindrique2603410001 €7,80

Vue 1 Position 84 - Ref 2603421213 - Vis à tête fraisée2603421213 €10,98

Vue 1 Position 63 - Ref 2603435070 - Vis Sans Tete2603435070 €10,02

Vue 1 Position 64 - Ref 2603435071 - Vis Sans Tete2603435071 €15,84

Vue 1 Position 45 - Ref 2603435086 - Vis à Tôle2603435086 €5,70

Vue 1 Position 48 - Ref 2603490017 - Vis A Tete Bombee Torx2603490017 €10,02

Vue 1 Position 19 - Ref 2603490022 - Vis2603490022 €5,70

Vue 1 Position 75 - Ref 2603490024 - Vis A Tete Bombee Torx2603490024 €7,80

Vue 1 Position 3 - Ref 2604010865 - Induit2604010865 €140,40

Vue 1 Position 2 - Ref 2604220436 - Épanouissement Polaire2604220436 €53,04

Vue 1 Position 810 - Ref 2604321905 - Jeu De Balais2604321905 €27,96

Vue 1 Position 16 - Ref 2604337016 - Porte-Balais2604337016 €5,70

Vue 1 Position 82 - Ref 2604448004 - Cable De Connexion2604448004 €7,80

Vue 1 Position 77 - Ref 2604448137 - Cable De Connexion2604448137 €7,80

Vue 1 Position 47 - Ref 2604448145 - Cable De Connexion2604448145 €7,80

Vue 1 Position 53 - Ref 2604465086 - Filtre D’antiparasitage2604465086 €19,68

Vue 1 Position 78 - Ref 2604465087 - Filtre D’antiparasitage2604465087 €21,72

Vue 1 Position 79 - Ref 2604601004 - Anneau élastique2604601004 €7,80

Vue 1 Position 26 - Ref 2604616002 - Ressort De Compression2604616002 €7,80

Vue 1 Position 1 - Ref 2605104314 - Carter De Moteur2605104314 €57,96

Vue 1 Position 46 - Ref 2605132049 - Couvercle De Carter2605132049 €23,28

Vue 1 Position 843 - Ref 2605700936 - Bride Intermediaire2605700936 €128,40

Vue 1 Position 825 - Ref 2605806990 - Carter D’engrenages2605806990 €57,96

Vue 1 Position 859 - Ref 2606100914 - Arbre Dentele2606100914 €78,60

Vue 1 Position 24 - Ref 2606135032 - Broche De Percage2606135032 €57,96

Vue 1 Position 34 - Ref 2606317037 - Roue Cylindrique2606317037 €71,40

Vue 1 Position 33 - Ref 2606317045 - Roue Cylindrique2606317045 €31,32

Vue 1 Position 3/60 - Ref 2606610029 - Ventilateur2606610029 €10,98

Vue 1 Position 870 - Ref 2607010226 - Jeu De Pieces2607010226 €7,80

Vue 1 Position 4 - Ref 2607200238 - Commutateur2607200238 €242,40

Vue 1 Position 81 - Ref 2607233006 - Regulateur De Couple2607233006 €78,60

Vue 1 Position 12 - Ref 2607329114 - Filtre D’antiparasitage2607329114 €27,96

Vue 1 Position 80/800 - Ref 2607950007 - Cle De Mandrin2607950007 €21,72

Vue 1 Position 67 - Ref 2916080007 - Anneau D’arret2916080007 €10,98

Vue 1 Position 29 - Ref 2916650008 - Anneau de retenue2916650008 €7,80

Vue 1 Position 54 - Ref 2916660008 - Anneau de retenue2916660008 €10,02

Vue 1 Position 28 - Ref 2916660014 - Anneau de retenue2916660014 €7,80

Vue 1 Position 42 - Ref 2917780105 - Goupille Elastique2917780105 €5,70

Vue 2 Position 753/30 - Ref 1613480007 - Vis A Oreilles1613480007 €7,80

Vue 2 Position 753/60 - Ref 1613480008 - Vis A Oreilles1613480008 €7,80

Vue 2 Position 753 - Ref 1619PB4323 - Poignee Auxiliaire1619PB4323 €27,96

Vue 2 Position 45 - Ref 2603435086 - Vis à Tôle2603435086 €5,70

Vue 2 Position 753/50 - Ref 2608040014 - Plaque De Fixation2608040014 €12,36

Vue 2 Position 753/20 - Ref 2915011007 - Ecrou Hex2915011007 €5,70

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

La perceuse à percussion Bosch GSB 20-2 RET (réf. 0 601 192 803) se répare pièce par pièce. Cette fiche vous donne accès à la nomenclature complète du modèle, avec la référence constructeur de chaque composant.

Ce que contient cette page

La vue éclatée complète de la perceuse à percussion Bosch GSB 20-2 RET
Le numéro de position de chaque composant
Les références Bosch d’origine (83 pièces)

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
