Pièces détachées perceuse Bosch GDB 2200 WE (0 601 18A 703)

En stockPièce d'origine

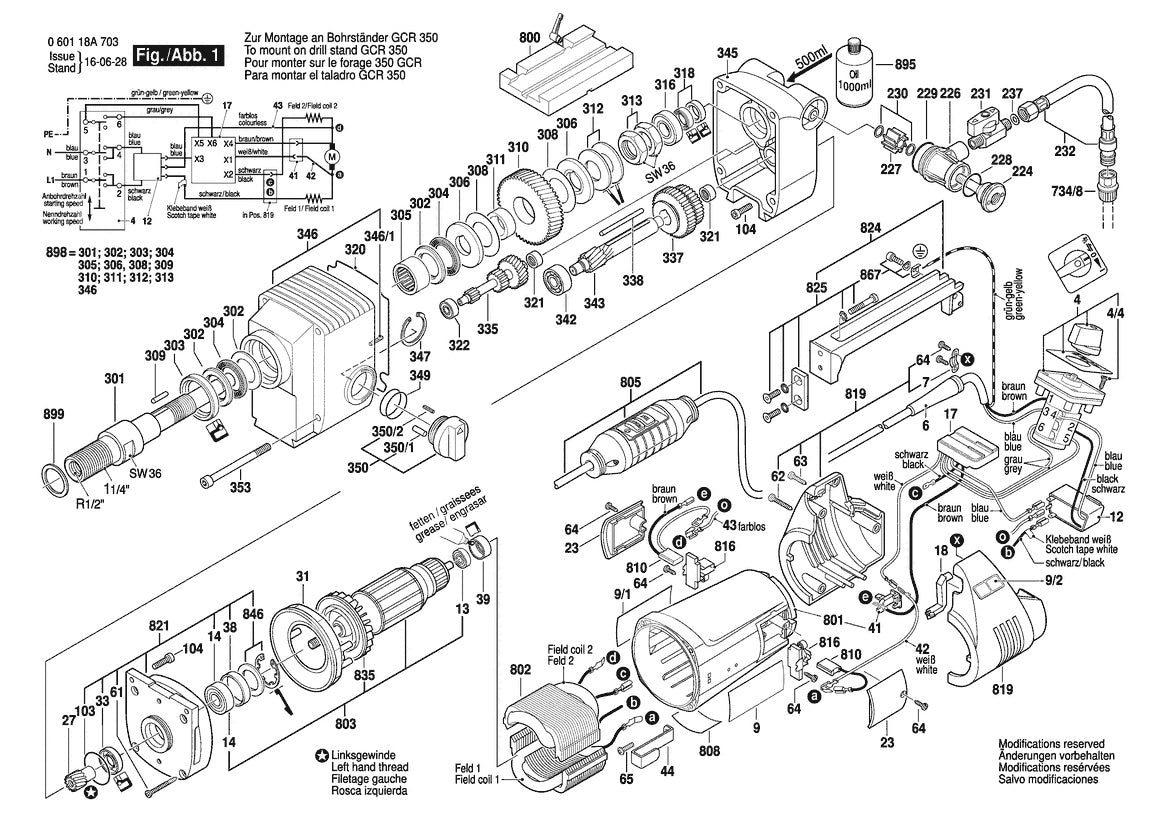

Vue éclatée Bosch GDB 2200 WE 0 601 18A 703 - page 1

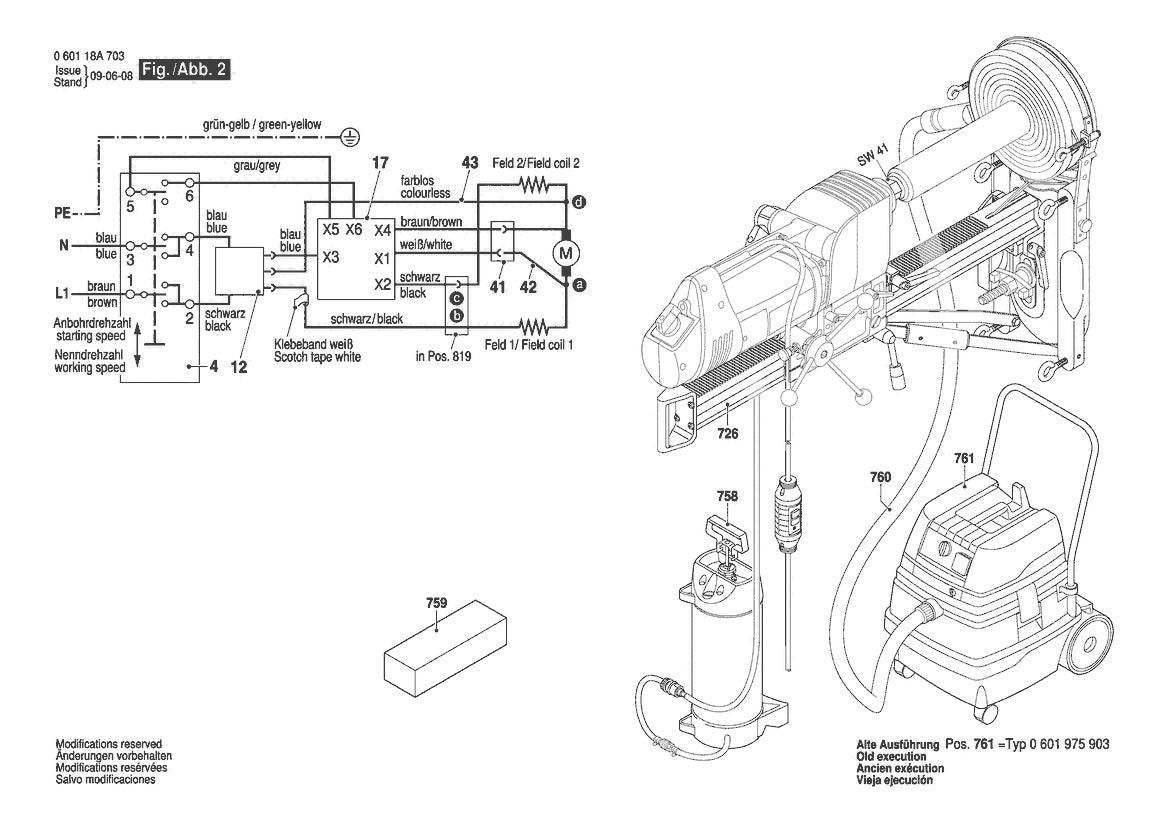

Vue éclatée Bosch GDB 2200 WE 0 601 18A 703 - page 2

Réf. 1600190043Marque : Bosch

Pièces détachées perceuse Bosch GDB 2200 WE (0 601 18A 703)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€21,72 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

84 positions

Pos. Description

Vue 1 Position 899 - Ref 1600190043 - Bague De Frottement1600190043 €21,72

Vue 1 Position 38 - Ref 1600206020 - Bague En Caoutchouc1600206020 €7,80

Vue 1 Position 39 - Ref 1600206030 - Bague En Caoutchouc1600206030 €7,80

Vue 1 Position 13 - Ref 1600905011 - Roulement A Billes Rigide1600905011 €19,68

Vue 1 Position 800 - Ref 1600A009VE - Plaque D’adaptation1600A009VE €493,20

Vue 1 Position 808 - Ref 160111A3H7 - Plaque signalétique160111A3H7 €10,98

Vue 1 Position 7 - Ref 1601302013 - Collier De Fixation1601302013 €7,80

Vue 1 Position 44 - Ref 1601334009 - Pince De Fixation1601334009 €5,70

Vue 1 Position 64 - Ref 1603435042 - Vis Pour Plastique1603435042 €7,80

Vue 1 Position 816 - Ref 1604336048 - Porte-Balais1604336048 €19,68

Vue 1 Position 835 - Ref 1606610127 - Ventilateur1606610127 €12,36

Vue 1 Position 846 - Ref 1607000342 - Rondelle D’arret1607000342 €13,92

Vue 1 Position 17 - Ref 1607233170 - Regulateur De Vitesse1607233170 €153,00

Vue 1 Position 895 - Ref 1615430019 - Reservoir D’huile1615430019 €118,20

Vue 1 Position 23 - Ref 1618B00802 - Couvercle1618B00802 €5,70

Vue 1 Position 103 - Ref 2600210003 - Joint torique2600210003 €10,98

Vue 1 Position 6 - Ref 2600703019 - Manchon2600703019 €10,98

Vue 1 Position 104 - Ref 2910141201 - Vis cyl SixPans Creux CHC2910141201 €10,98

Vue 1 Position 4/4 - Ref 2910601327 - Vis à Tôle2910601327 €19,68

Vue 1 Position 65 - Ref 2912401020 - Vis à Tôle2912401020 €5,70

Vue 1 Position 61 - Ref 2912401039 - Vis à Tôle2912401039 €10,02

Vue 1 Position 230 - Ref 3600100082 - Rondelle plate3600100082 €10,02

Vue 1 Position 237 - Ref 3600109014 - Rondelle D’etancheite3600109014 €12,36

Vue 1 Position 228 - Ref 3600210112 - Joint torique3600210112 €7,80

Vue 1 Position 229 - Ref 3600210114 - Joint torique3600210114 €7,80

Vue 1 Position 33 - Ref 3600290065 - Bague D’etancheite3600290065 €63,60

Vue 1 Position 31 - Ref 3600499018 - Deflecteur D’air3600499018 €100,80

Vue 1 Position 226 - Ref 3600700053 - Voyant3600700053 €37,44

Vue 1 Position 232 - Ref 3600760107 - Tuyau De Raccordement3600760107 €109,20

Vue 1 Position 14 - Ref 3600905155 - Roulement A Billes Rigide3600905155 €34,32

Vue 1 Position 9 - Ref 3601119200 - Plaque De Marque3601119200 €13,92

Vue 1 Position 9/1 - Ref 3601119201 - Plaquette Indicatrice3601119201 €13,92

Vue 1 Position 9/2 - Ref 3601119441 - Plaquette Indicatrice3601119441 €10,98

Vue 1 Position 41 - Ref 3602329038 - Plateau De Retenue3602329038 €7,80

Vue 1 Position 41 - Ref 3602329040 - Plateau De Retenue3602329040 €10,02

Vue 1 Position 231 - Ref 3602380011 - Vanne De Retenne3602380011 €63,60

Vue 1 Position 224 - Ref 3603100037 - Axe D’arret3603100037 €118,20

Vue 1 Position 734/8 - Ref 3603386050 - Coupleur Pour Flexible3603386050 €31,32

Vue 1 Position 62 - Ref 3603435027 - Vis à Tôle3603435027 €5,70

Vue 1 Position 63 - Ref 3603435028 - Vis à Tôle3603435028 €5,70

Vue 1 Position 803 - Ref 3604010097 - Induit3604010097 €446,40

Vue 1 Position 802 - Ref 3604220155 - Épanouissement Polaire3604220155 €153,00

Vue 1 Position 18 - Ref 3604420008 - Conducteur De Lumiere3604420008 €31,32

Vue 1 Position 42 - Ref 3604441012 - Cable De Raccordement3604441012 €15,84

Vue 1 Position 43 - Ref 3604441013 - Cable De Connexion3604441013 €15,84

Vue 1 Position 805 - Ref 3604460147 - Câble d alimentation3604460147 €446,40

Vue 1 Position 819 - Ref 3605133026 - Capuchon De Poignee3605133026 €153,00

Vue 1 Position 821 - Ref 3605500168 - Palier3605500168 €621,60

Vue 1 Position 227 - Ref 3605510041 - Roue A Palettes3605510041 €10,02

Vue 1 Position 27 - Ref 3606309059 - Pignon Droit D’entraimemt3606309059 €220,20

Vue 1 Position 810 - Ref 3607014008 - Jeu De Balais3607014008 €78,60

Vue 1 Position 4 - Ref 3607031559 - Commutateur3607031559 €220,20

Vue 1 Position 867 - Ref 3607031560 - Tôle de mise à la terre3607031560 €71,40

Vue 1 Position 824 - Ref 3607031562 - Poignee3607031562 €446,40

Vue 1 Position 825 - Ref 3607031563 - Plaque De Jonction3607031563 €140,40

Vue 1 Position 12 - Ref 3607328018 - Filtre D’antiparasitage3607328018 €118,20

Vue 1 Position 301 - Ref 3609201540 - Broche De Percage3609201540 €621,60

Vue 1 Position 302 - Ref 3609201541 - Disque De Marche Inverse3609201541 €109,20

Vue 1 Position 303 - Ref 3609201542 - Joint A Lèvres3609201542 €100,80

Vue 1 Position 304 - Ref 3609201543 - Roulement A Aiguilles Ax3609201543 €71,40

Vue 1 Position 305 - Ref 3609201544 - Roulement A Aiguilles3609201544 €242,40

Vue 1 Position 306 - Ref 3609201545 - Disque D’accouplement3609201545 €85,20

Vue 1 Position 308 - Ref 3609201546 - Disque De Friction3609201546 €53,04

Vue 1 Position 309 - Ref 3609201547 - Goupille Cylindrique3609201547 €10,98

Vue 1 Position 310 - Ref 3609201548 - Roue Cylindrique3609201548 €328,80

Vue 1 Position 311 - Ref 3609201549 - Coussinet-Douille3609201549 €109,20

Vue 1 Position 312 - Ref 3609201550 - Rondelle ressort3609201550 €40,56

Vue 1 Position 316 - Ref 3609201552 - Roulement A Billes Rigide3609201552 €71,40

Vue 1 Position 318 - Ref 3609201553 - Joint A Lèvres3609201553 €85,20

Vue 1 Position 321 - Ref 3609201554 - Douille à aiguilles3609201554 €93,00

Vue 1 Position 335 - Ref 3609201556 - Arbre Formant Pignon3609201556 €404,40

Vue 1 Position 337 - Ref 3609201557 - Roue Coulissante3609201557 €404,40

Vue 1 Position 338 - Ref 3609201558 - Goupille Cylindrique3609201558 €23,28

Vue 1 Position 343 - Ref 3609201560 - Arbre De Pignon3609201560 €446,40

Vue 1 Position 345 - Ref 3609201561 - Boitier Superieur3609201561 €692,40

Vue 1 Position 346/1 - Ref 3609201562 - Goupille Spirale3609201562 €10,98

Vue 1 Position 346 - Ref 3609201563 - Boitier Inferieur3609201563 €772,80

Vue 1 Position 347 - Ref 3609201564 - Anneau de retenue3609201564 €7,80

Vue 1 Position 349 - Ref 3609201565 - Joint torique3609201565 €21,72

Vue 1 Position 350 - Ref 3609201566 - Manette3609201566 €168,00

Vue 1 Position 350/1 - Ref 3609201567 - Goupille Cylindrique3609201567 €10,98

Vue 1 Position 350/2 - Ref 3609201568 - Goupille Spirale3609201568 €10,02

Vue 1 Position 353 - Ref 3609201569 - Vis à tête cylindrique3609201569 €17,76

Vue 1 Position 320 - Ref 3609201570 - Joint3609201570 €48,60

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre perceuse Bosch GDB 2200 WE ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 0 601 18A 703.

Comment trouver la bonne pièce

Vérifiez la référence 0 601 18A 703 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Références compatibles

Cette nomenclature est identique pour les références : 0 601 18A 703, 0 601 18A 704, 0 601 18A 740, 0 601 18A 708.

Réparer plutôt que remplacer : votre outil Bosch retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
