Pièces détachées ponceuse à bande Bosch B 7450 (0 601 273 935)

En stockPièce d'origine

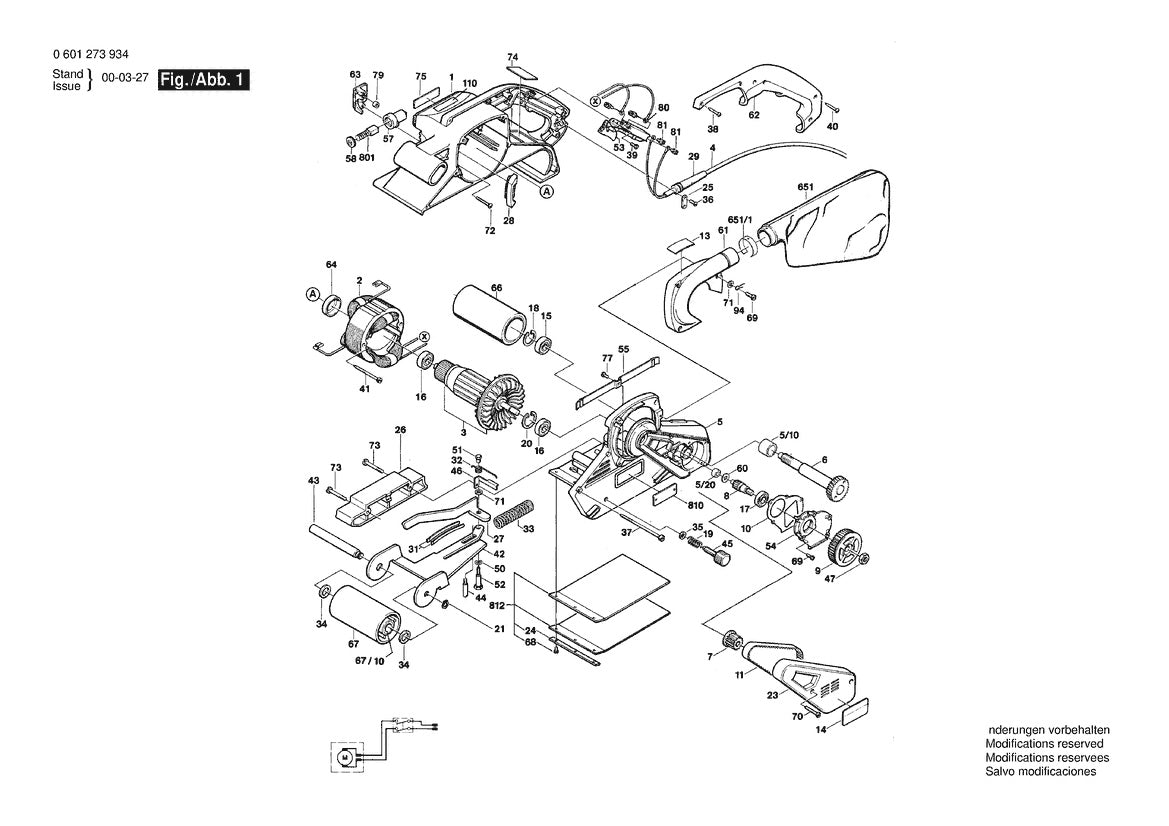

Vue éclatée Bosch B 7450 0 601 273 935 - page 1

Réf. 1600905007Marque : Bosch

Pièces détachées ponceuse à bande Bosch B 7450 (0 601 273 935)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€31,32 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

78 positions

Pos. Description

Position 15 Ref 1600905007 - Roulement A Billes Rigide1600905007 €31,32

Position 74 Ref 1601110058 - Plaquette Indicatrice1601110058 €7,80

Position 110 Ref 1601110449 - Plaque signalétique1601110449 €7,80

Position 17 Ref 1900905161 - Roulement A Billes Rigide1900905161 €57,96

Position 16 Ref 2610904891 - Roulement A Billes2610904891 €53,04

Position 13 Ref 2610967533 - Plaquette Indicatrice2610967533 €13,92

Position 23 Ref 2610990025 - Couvercle D’engrenage2610990025 €27,96

Position 37 Ref 2610991306 - Vis à Tôle2610991306 €7,80

Position 35 Ref 2610992475 - Rondelle De Compensation2610992475 €7,80

Position 54 Ref 2610993630 - Couvercle D’engrenage2610993630 €63,60

Position 58 Ref 2610994437 - Capuchon A Vis2610994437 €12,36

Position 62 Ref 2610994470 - Poignee Couvercle2610994470 €27,96

Position 651 Ref 2610994480 - Sac A Poussiere2610994480 €100,80

Position 36 Ref 2910611011 - Vis à Tôle2910611011 €5,70

Position 38 Ref 2910611013 - Vis à Tôle2910611013 €5,70

Position 40 Ref 2910611028 - Vis à Tôle2910611028 €5,70

Position 39 Ref 2910611424 - Vis à Tôle2910611424 €5,70

Position 68 Ref 2910641082 - Vis A Tete Bombee2910641082 €5,70

Position 47 Ref 2915051108 - Ecrou Hex2915051108 €7,80

Position 71 Ref 2916011010 - Rondelle plate2916011010 €5,70

Position 21 Ref 2916650001 - Anneau de retenue2916650001 €10,98

Position 60 Ref 3600100504 - Rondelle De Compensation3600100504 €10,98

Position 34 Ref 3600101501 - Rondelle De Compensation3600101501 €10,98

Position 20 Ref 3600119503 - Anneau de retenue3600119503 €10,98

Position 18 Ref 3600119509 - Anneau de retenue3600119509 €7,80

Position 50 Ref 3600150505 - Rondelle Elastique3600150505 €10,98

Position 64 Ref 3600206502 - Coussinet3600206502 €10,02

Position 5/10 Ref 3600301501 - Coussinet3600301501 €12,36

Position 5/20 Ref 3600301502 - Coussinet3600301502 €12,36

Position 79 Ref 3600305500 - Tampon En Caoutchouc3600305500 €10,98

Position 57 Ref 3600492504 - Porte-Balais3600492504 €44,52

Position 29 Ref 3600707503 - Manchon3600707503 €13,92

Position 812 Ref 3601010516 - Jeu De Rechanges3601010516 €48,60

Position 10 Ref 3601015503 - Garniture3601015503 €12,36

Position 25 Ref 3601032500 - Collier De Fixation3601032500 €23,28

Position 810 Ref 3601119590 - Plaque signalétique3601119590 €15,84

Position 75 Ref 3601119679 - Plaque De Marque3601119679 €19,68

Position 46 Ref 3601230500 - Equerre De Fixation3601230500 €10,98

Position 651/1 Ref 3601253503 - Ressort De Maintien3601253503 €12,36

Position 31 Ref 3601254500 - Ressort A Lame3601254500 €10,98

Position 42 Ref 3601321524 - Etrier de blocage3601321524 €63,60

Position 55 Ref 3601321527 - Corps3601321527 €40,56

Position 80 Ref 3601353500 - Borne3601353500 €7,80

Position 27 Ref 3601923502 - Levier3601923502 €44,52

Position 43 Ref 3603004501 - Arbre-Palier3603004501 €44,52

Position 51 Ref 3603315500 - Coupelle de ressort3603315500 €10,98

Position 44 Ref 3603405509 - Pivot3603405509 €10,98

Position 69 Ref 3603415540 - Vis3603415540 €10,98

Position 41 Ref 3603415560 - Vis3603415560 €5,70

Position 77 Ref 3603429512 - Vis à tête cylindrique3603429512 €12,36

Position 73 Ref 3603429513 - Vis3603429513 €7,80

Position 70 Ref 3603429514 - Vis3603429514 €7,80

Position 81 Ref 3603433506 - Vis3603433506 €10,98

Position 72 Ref 3603435507 - Vis à Tôle3603435507 €7,80

Position 52 Ref 3603453500 - Vis Tête Hexagonale3603453500 €13,92

Position 45 Ref 3603481507 - Vis De Reglage3603481507 €48,60

Position 3 Ref 3604011526 - Induit3604011526 €367,20

Position 4 Ref 3604460514 - Câble d alimentation3604460514 €48,60

Position 33 Ref 3604619500 - Ressort3604619500 €12,36

Position 19 Ref 3604625500 - Ressort De Compression3604625500 €10,98

Position 32 Ref 3604651500 - Ressort Action Angulaire3604651500 €10,98

Position 94 Ref 3604680500 - Passe-Cables3604680500 €10,98

Position 11 Ref 3604736505 - Courroie Dentee3604736505 €48,60

Position 1 Ref 3605108563 - Carter De Moteur3605108563 €109,20

Position 28 Ref 3605108566 - Plaque De Recouvrement3605108566 €12,36

Position 63 Ref 3605500578 - Couvercle De Carter3605500578 €13,92

Position 61 Ref 3605500579 - Couvercle De Ventilateur3605500579 €21,72

Position 26 Ref 3605510525 - Tole De Protection3605510525 €37,44

Position 5 Ref 3605806508 - Carter D’engrenages3605806508 €328,80

Position 6 Ref 3606100510 - Arbre Avec Roue Engrenage3606100510 €85,20

Position 8 Ref 3606302500 - Arbre Dentele3606302500 €78,60

Position 9 Ref 3606625529 - Roue A Courroie Dentee3606625529 €57,96

Position 7 Ref 3606625531 - Pignon3606625531 €57,96

Position 67 Ref 3606625533 - Galet3606625533 €100,80

Position 66 Ref 3606625540 - Galet3606625540 €71,40

Position 53 Ref 3607000677 - Commutateur3607000677 €78,60

Position 2 Ref 3607000679 - Épanouissement Polaire3607000679 €199,20

Position 801 Ref 3607014507 - Jeu De Balais3607014507 €44,52

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées Bosch d’origine pour la ponceuse à bande B 7450, référence 0 601 273 935. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Ce que contient cette page

La vue éclatée complète de la ponceuse à bande Bosch B 7450
Le numéro de position de chaque composant
Les références Bosch d’origine (78 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
