Pièces détachées scie à bras radial DeWalt DW721 Type 2

En stockPièce d'origine

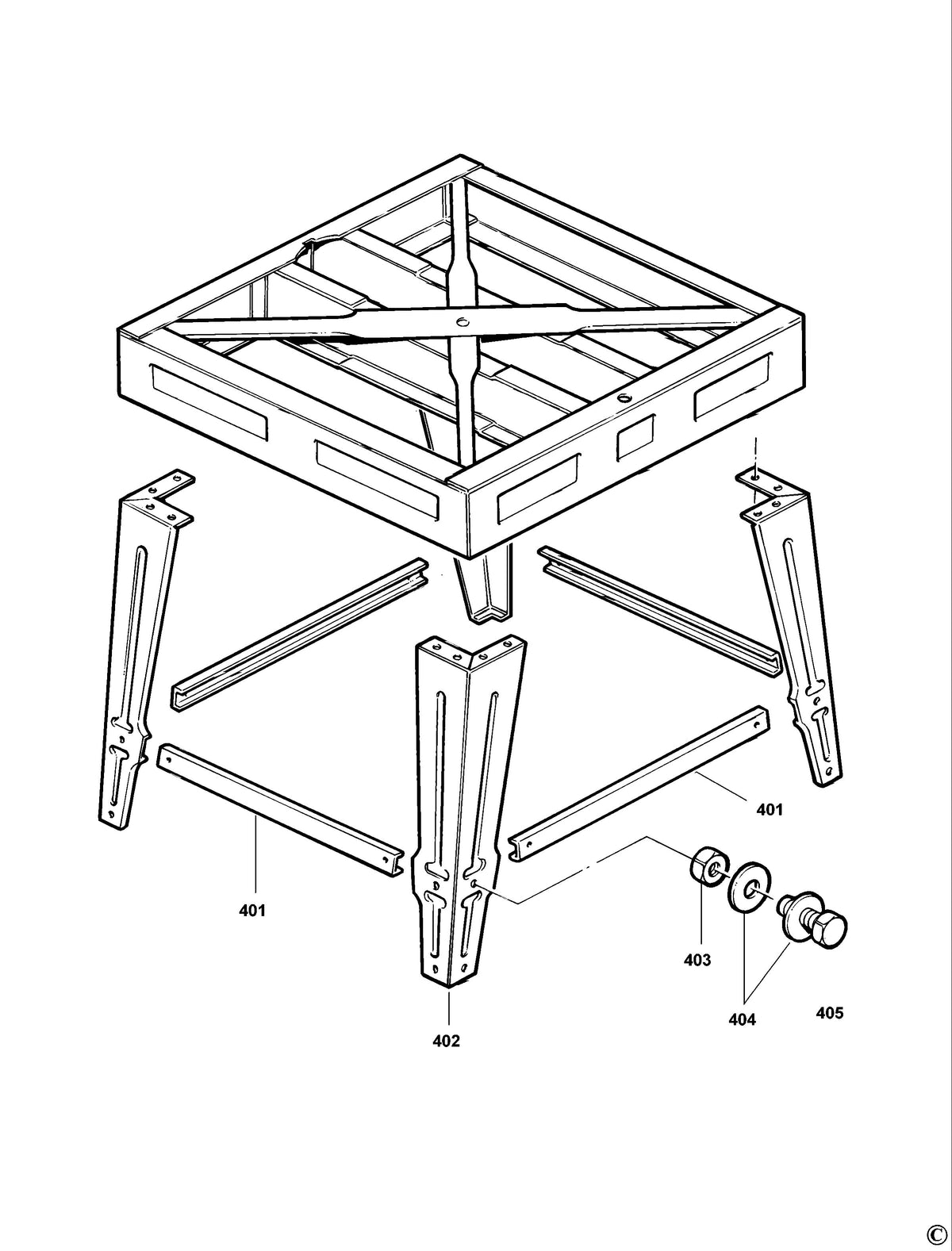

Vue éclatée DeWalt DW721 Type 3 - planche 1

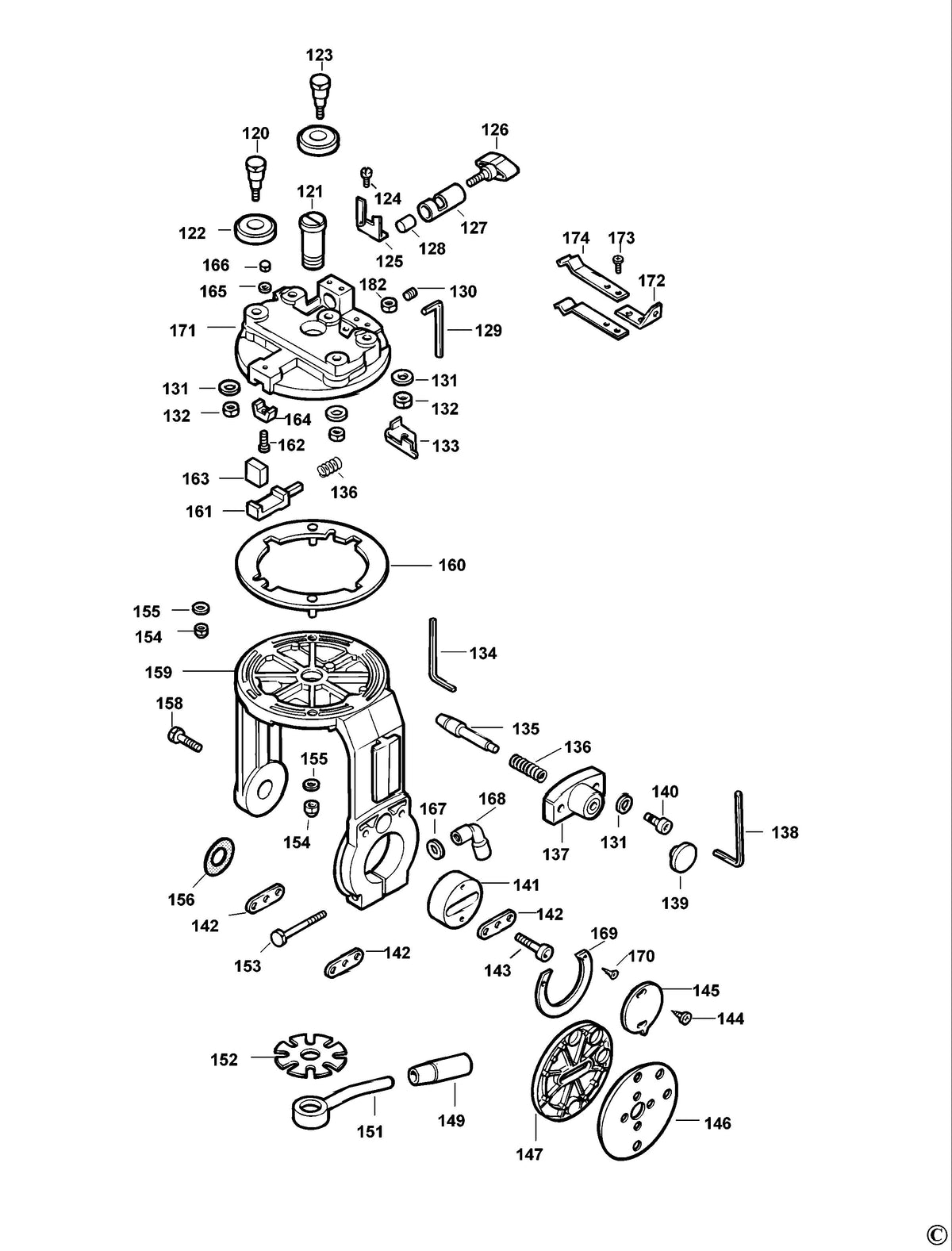

Vue éclatée DeWalt DW721 Type 3 - planche 2

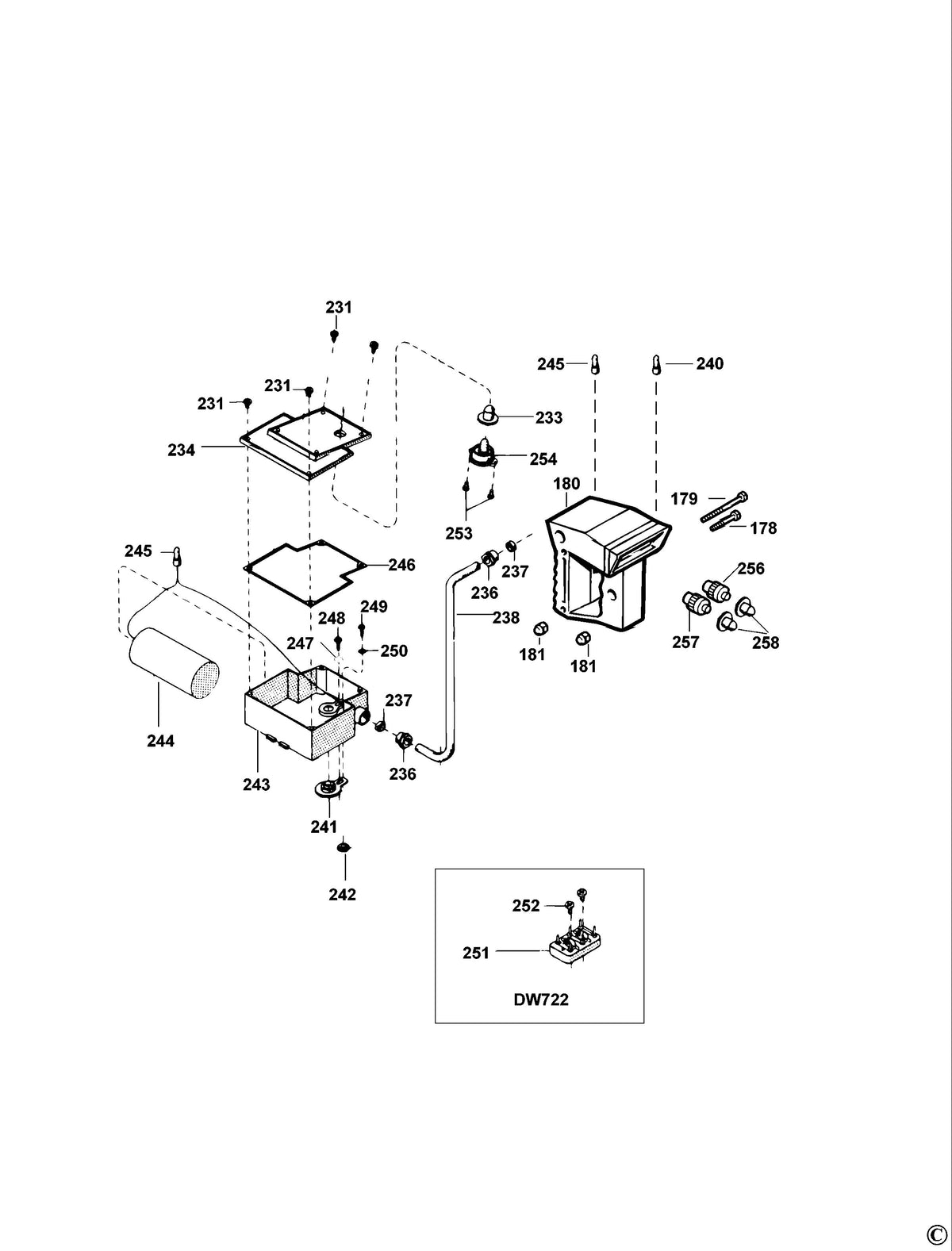

Vue éclatée DeWalt DW721 Type 3 - planche 3

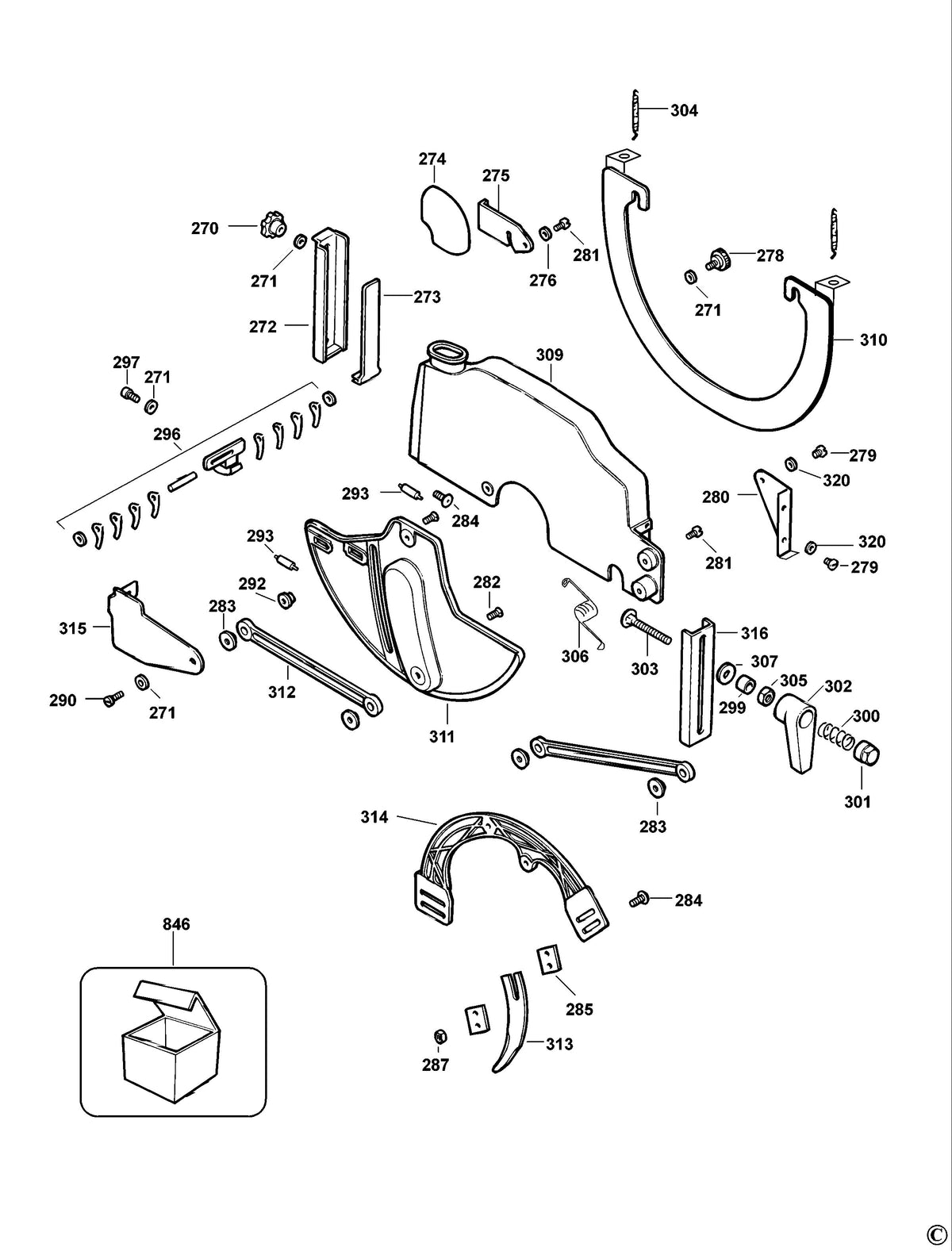

Vue éclatée DeWalt DW721 Type 3 - planche 4

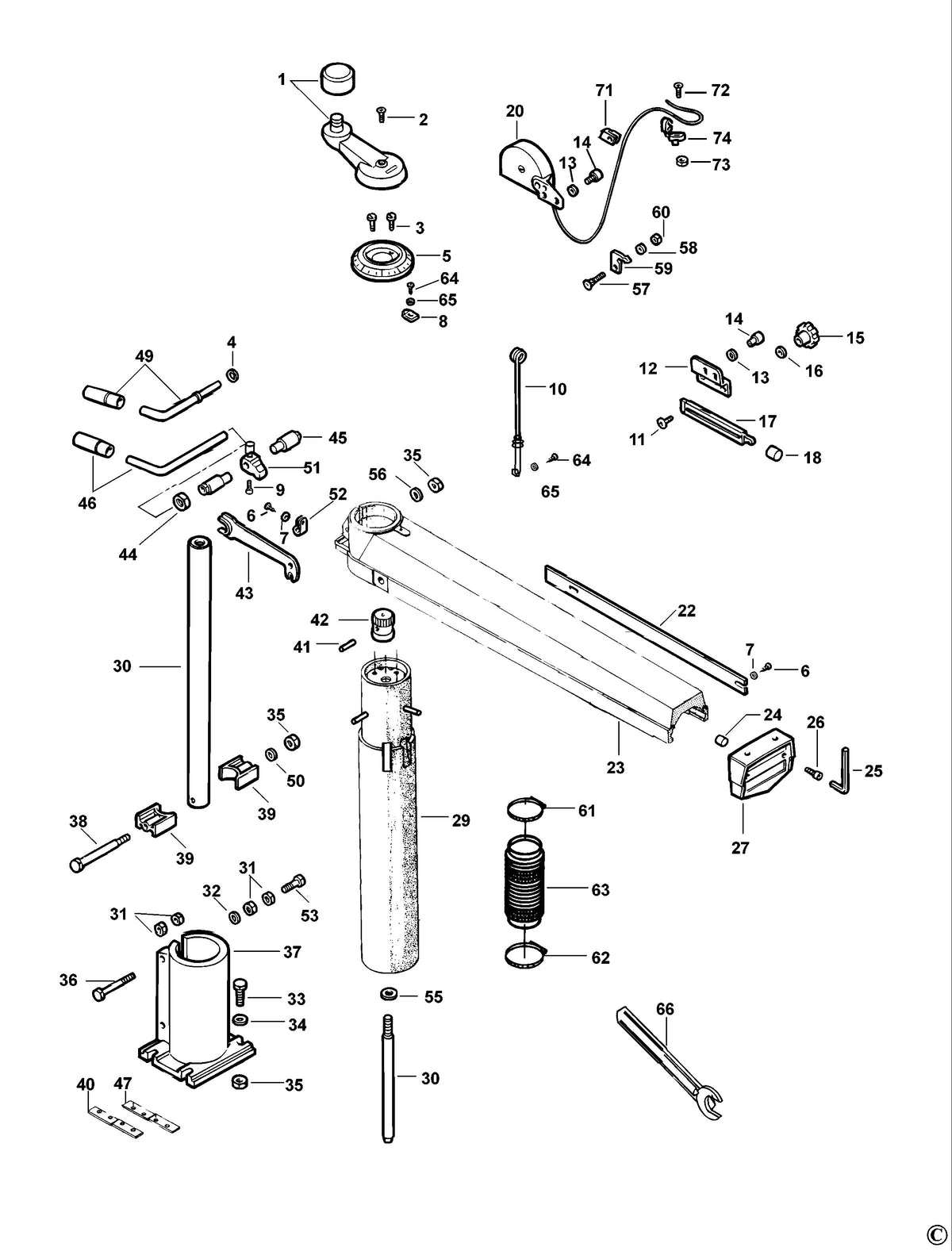

Vue éclatée DeWalt DW721 Type 3 - planche 5

Vue éclatée DeWalt DW721 Type 3 - planche 6

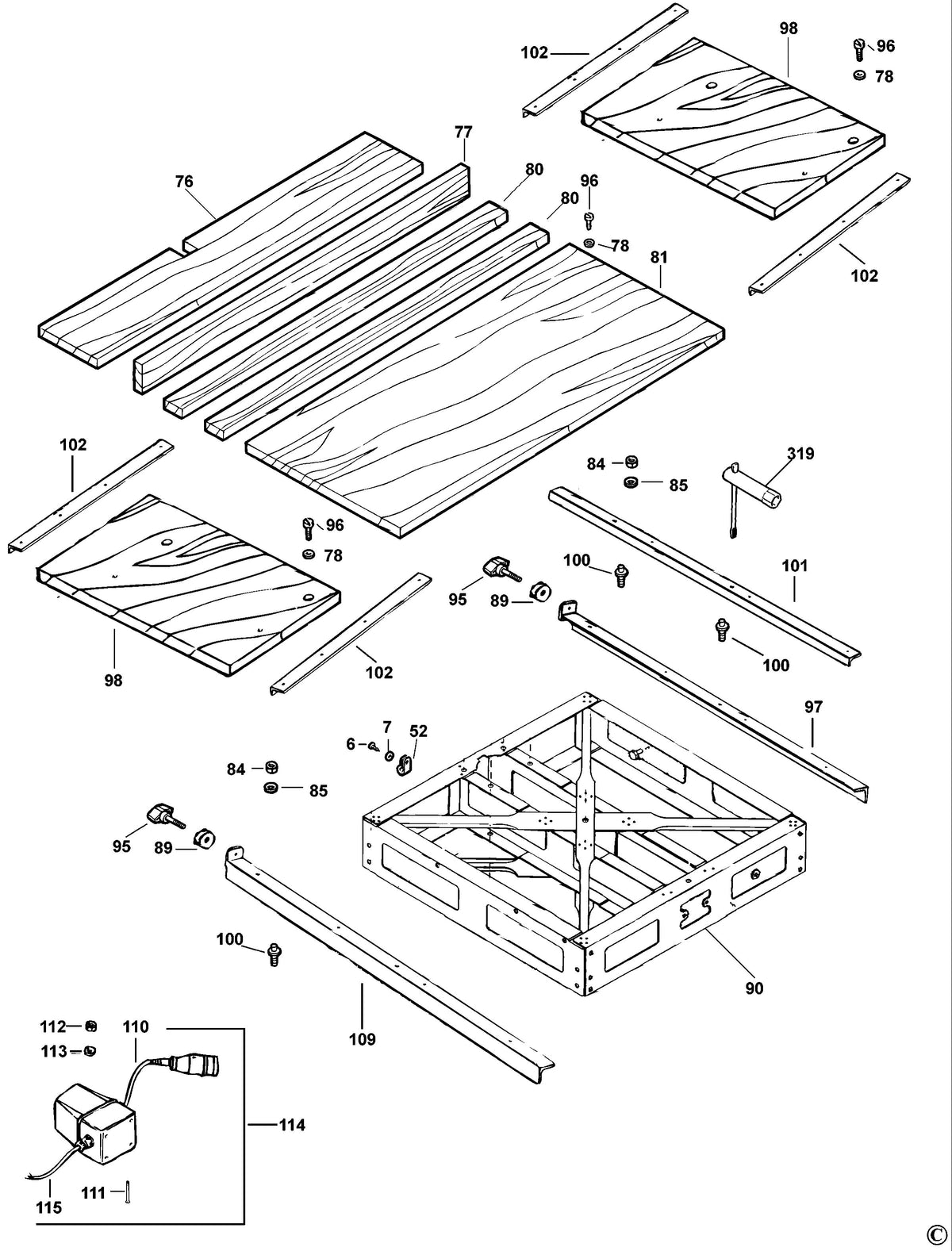

Vue éclatée DeWalt DW721 Type 3 - planche 7

Réf. 860792-00Marque : DeWalt

Pièces détachées scie à bras radial DeWalt DW721 Type 2

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€33,48 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

162 positions

Pos. Description

Planche 5 Position 1 - Ref 860792-00 - S/E bouton860792-00 €33,48

Planche 5 Position 2 - Ref 934401-00 - Vis934401-00 €9,42

Planche 5 Position 3 - Ref 860093-06 - vis860093-06 €9,42

Planche 5 Position 4 - Ref 860073-06 - Rondelle entretoise860073-06 €9,42

Planche 5 Position 5 - Ref 860784-00 - Bouchon860784-00 €32,16

Planche 5 Position 6 - Ref 860531-00 - Vis860531-00 €10,56

Planche 5 Position 7 - Ref 860073-00 - Rondelle avant860073-00 €9,42

Planche 5 Position 8 - Ref 860237-00 - Pointeur860237-00 €21,36

Planche 5 Position 9 - Ref 860085-11 - Vis860085-11 €9,42

Planche 5 Position 10 - Ref 863912-00 - Support863912-00 €32,16

Planche 5 Position 11 - Ref 860301-00 - Vis860301-00 €9,42

Planche 5 Position 13 - Ref 860074-03 - Rondelle avant860074-03 €9,42

Planche 5 Position 14 - Ref 860093-14 - vis860093-14 €10,56

Planche 5 Position 15 - Ref 946469-00 - Bouton946469-00 €14,52

Planche 5 Position 16 - Ref 720959-00 - Rondelle avant720959-00 €9,42

Planche 5 Position 18 - Ref 860786-00 - Butee caoutchouc860786-00 €10,56

Planche 5 Position 20 - Ref N152003 - Fso repair kitN152003 €290,40

Planche 5 Position 24 - Ref 860429-00 - Pare-chocs860429-00 €14,52

Planche 5 Position 25 - Ref 930574-00 - Hex key 5 mm930574-00 €13,80

Planche 5 Position 26 - Ref 860093-05 - Vis860093-05 €9,42

Planche 5 Position 27 - Ref 861111-01 - Bouchon861111-01 €41,76

Planche 5 Position 30 - Ref 860791-00 - S/E tube de levage860791-00 €153,00

Planche 5 Position 31 - Ref 860083-04 - Ecrou860083-04 €9,42

Planche 5 Position 32 - Ref 860073-03 - Washer m8860073-03 €12,12

Planche 5 Position 33 - Ref 860085-05 - Vis860085-05 €14,52

Planche 5 Position 34 - Ref 860073-04 - Rondelle avant860073-04 €9,42

Planche 5 Position 35 - Ref 860083-05 - Nut rh860083-05 €9,42

Planche 5 Position 36 - Ref 860085-02 - Vis860085-02 €14,52

Planche 5 Position 37 - Ref 860909-03 - S/E base860909-03 €265,20

Planche 5 Position 38 - Ref 860086-00 - Vis860086-00 €21,36

Planche 5 Position 39 - Ref 860065-00 - Entretoise860065-00 €21,36

Planche 5 Position 40 - Ref 860273-00 - Entretoise c. gauche860273-00 €28,56

Planche 5 Position 41 - Ref 860096-06 - Axe860096-06 €10,56

Planche 5 Position 42 - Ref 860831-90 - Pignon860831-90 €91,80

Planche 5 Position 43 - Ref 860423-00 - Cle a bougie860423-00 €38,16

Planche 5 Position 44 - Ref 860232-00 - Ecrou860232-00 €21,36

Planche 5 Position 45 - Ref 860231-00 - Vis860231-00 €35,88

Planche 5 Position 46 - Ref 864723-01 - Levier864723-01 €48,96

Planche 5 Position 47 - Ref 860273-02 - Entretoise c. droit860273-02 €28,56

Planche 5 Position 49 - Ref 860795-00 - Levier860795-00 €48,96

Planche 5 Position 50 - Ref 860074-04 - Rondelle avant860074-04 €9,42

Planche 5 Position 51 - Ref 861240-00 - Loquet861240-00 €237,60

Planche 5 Position 52 - Ref 860843-01 - Collier860843-01 €9,42

Planche 5 Position 53 - Ref 949853-11 - Vis949853-11 €59,40

Planche 5 Position 55 - Ref 860226-01 - Rondelle avant860226-01 €10,56

Planche 5 Position 56 - Ref 860802-90 - Rondelle avant860802-90 €15,36

Planche 5 Position 57 - Ref 860301-00 - Vis860301-00 €9,42

Planche 5 Position 58 - Ref 720959-00 - Rondelle avant720959-00 €9,42

Planche 5 Position 60 - Ref 860083-03 - Ecrou860083-03 €9,42

Planche 5 Position 61 - Ref 949700-06 - Attache949700-06 €28,56

Planche 5 Position 62 - Ref 949700-07 - Bande949700-07 €38,16

Planche 5 Position 63 - Ref 863324-00 - Protecteur863324-00 €73,20

Planche 5 Position 64 - Ref 860238-03 - Vis860238-03 €10,56

Planche 5 Position 65 - Ref 860074-01 - Rondelle avant860074-01 €9,42

Planche 5 Position 73 - Ref 860083-01 - Ecrou860083-01 €9,42

Planche 6 Position 78 - Ref 860073-03 - Washer m8860073-03 €12,12

Planche 6 Position 84 - Ref 860083-04 - Ecrou860083-04 €9,42

Planche 6 Position 85 - Ref 860074-03 - Rondelle avant860074-03 €9,42

Planche 1 Position 93 - Ref 860083-03 - Ecrou860083-03 €9,42

Planche 1 Position 99 - Ref 860085-04 - Vis860085-04 €9,42

Planche 1 Position 103 - Ref 861238-02 - Support de gauche861238-02 €73,20

Planche 6 Position 110 - Ref 861277-00 - Cable861277-00 €67,20

Planche 6 Position 111 - Ref 949701-03 - Vis949701-03 €9,42

Planche 6 Position 112 - Ref 860083-02 - Ecrou860083-02 €9,42

Planche 2 Position 120 - Ref 760421-00 - Arbre760421-00 €32,16

Planche 2 Position 122 - Ref 860154-00 - Palier860154-00 €96,00

Planche 2 Position 123 - Ref 760417-00 - Arbre760417-00 €35,88

Planche 2 Position 124 - Ref 949894-06 - Vis949894-06 €9,42

Planche 2 Position 126 - Ref 862427-00 - Bouton862427-00 €25,08

Planche 2 Position 129 - Ref 938539-00 - Cle938539-00 €9,42

Planche 2 Position 130 - Ref 941880-00 - Vis941880-00 €9,42

Planche 2 Position 131 - Ref 860074-03 - Rondelle avant860074-03 €9,42

Planche 2 Position 132 - Ref 860083-08 - Ecrou860083-08 €9,42

Planche 2 Position 134 - Ref 949882-01 - Wrench 4 mm949882-01 €10,56

Planche 2 Position 135 - Ref 863977-00 - Axe863977-00 €41,76

Planche 2 Position 136 - Ref 860112-11 - Ressort860112-11 €9,42

Planche 2 Position 137 - Ref 860835-00 - Support860835-00 €48,96

Planche 2 Position 138 - Ref 860098-04 - Wrench 6 mm860098-04 €14,52

Planche 2 Position 140 - Ref 860093-00 - Vis860093-00 €10,56

Planche 2 Position 141 - Ref 860119-01 - Tourillon avant860119-01 €171,60

Planche 2 Position 142 - Ref 860120-00 - Plaque860120-00 €17,28

Planche 2 Position 143 - Ref 860093-00 - Vis860093-00 €10,56

Planche 2 Position 144 - Ref 860531-00 - Vis860531-00 €10,56

Planche 2 Position 145 - Ref 862721-01 - Pointeur862721-01 €23,04

Planche 2 Position 147 - Ref 860827-00 - Ecran protecteur860827-00 €73,20

Planche 2 Position 153 - Ref 860086-11 - Vis860086-11 €14,52

Planche 2 Position 154 - Ref 860092-00 - Ecrou860092-00 €9,42

Planche 2 Position 155 - Ref 720959-00 - Rondelle avant720959-00 €9,42

Planche 2 Position 156 - Ref 864160-00 - Disque864160-00 €14,52

Planche 2 Position 158 - Ref 864058-00 - Vis864058-00 €32,16

Planche 2 Position 160 - Ref 860824-00 - S/E anneau860824-00 €108,00

Planche 2 Position 166 - Ref 860092-03 - Ecrou860092-03 €9,42

Planche 2 Position 167 - Ref 860074-03 - Rondelle avant860074-03 €9,42

Planche 2 Position 169 - Ref 860829-00 - Pointeur860829-00 €21,36

Planche 2 Position 170 - Ref 860205-06 - Vis860205-06 €9,42

Planche 2 Position 172 - Ref 863726-00 - Support863726-00 €41,28

Planche 2 Position 173 - Ref 860094-03 - Vis860094-03 €9,42

Planche 2 Position 174 - Ref 860820-00 - Ressort860820-00 €15,36

Planche 3 Position 178 - Ref 949701-12 - Vis949701-12 €9,42

Planche 3 Position 179 - Ref 860089-39 - Vis860089-39 €9,42

Planche 3 Position 181 - Ref 860083-02 - Ecrou860083-02 €9,42

Planche 2 Position 182 - Ref 860083-12 - Ecrou860083-12 €9,42

Planche 7 Position 186 - Ref 944463-00 - Cle multi-usage944463-00 €41,76

Planche 7 Position 189 - Ref 860073-03 - Washer m8860073-03 €12,12

Planche 7 Position 193 - Ref 868768-07 - Palier868768-07 €33,48

Planche 7 Position 194 - Ref 860080-02 - Anneau860080-02 €13,80

Planche 7 Position 195 - Ref 860446-01 - Boulon860446-01 €9,42

Planche 7 Position 196 - Ref 861863-00 - S/E chapeau d'extremite861863-00 €113,40

Planche 7 Position 197 - Ref 868401-01 - Stator sa 230v868401-01 €612,00

Planche 7 Position 200 - Ref 868768-10 - Palier868768-10 €41,76

Planche 7 Position 201 - Ref 862162-00 - Carter862162-00 €63,60

Planche 7 Position 203 - Ref 945843-00 - Bride945843-00 €28,56

Planche 7 Position 204 - Ref 944460-00 - ecrou944460-00 €59,40

Planche 7 Position 205 - Ref 860098-05 - Hex key 8 mm860098-05 €21,36

Planche 7 Position 207 - Ref 945841-00 - Ventilateur945841-00 €21,36

Planche 7 Position 208 - Ref 860687-04 - Bouchon d'extremite860687-04 €32,16

Planche 7 Position 209 - Ref 860538-00 - Vis860538-00 €9,42

Planche 7 Position 210 - Ref 860718-00 - Joint860718-00 €17,28

Planche 7 Position 211 - Ref 860088-25 - Vis860088-25 €9,42

Planche 7 Position 212 - Ref 860094-01 - Vis860094-01 €9,42

Planche 7 Position 214 - Ref 123302-01 - Bouchon123302-01 €26,52

Planche 7 Position 215 - Ref 863878-00 - Joint statique863878-00 €51,36

Planche 7 Position 216 - Ref 864085-01 - Plaque864085-01 €26,52

Planche 7 Position 219 - Ref 863112-00 - Bouchon863112-00 €10,56

Planche 7 Position 220 - Ref 949727-06 - Circlip949727-06 €9,42

Planche 7 Position 221 - Ref 861336-05 - Adaptateur de frein861336-05 €38,16

Planche 7 Position 222 - Ref 861338-05 - Ressort861338-05 €10,56

Planche 3 Position 231 - Ref 860094-03 - Vis860094-03 €9,42

Planche 3 Position 236 - Ref 944654-00 - Piece de retenue944654-00 €20,40

Planche 3 Position 237 - Ref 944590-00 - ecrou944590-00 €13,80

Planche 3 Position 241 - Ref 944652-00 - Passe fil944652-00 €15,36

Planche 3 Position 242 - Ref 944653-00 - Passe fil944653-00 €13,80

Planche 3 Position 248 - Ref 860094-00 - Screw.temp860094-00 €9,42

Planche 3 Position 249 - Ref 860094-05 - Vis860094-05 €9,42

Planche 3 Position 250 - Ref 944650-00 - Rondelle elastique944650-00 €9,42

Planche 3 Position 253 - Ref 860094-03 - Vis860094-03 €9,42

Planche 4 Position 270 - Ref 946469-00 - Bouton946469-00 €14,52

Planche 4 Position 271 - Ref 860075-00 - Rondelle avant860075-00 €9,42

Planche 4 Position 274 - Ref 864095-00 - Tube d'extraction864095-00 €33,48

Planche 4 Position 275 - Ref 863708-00 - Carre863708-00 €186,00

Planche 4 Position 276 - Ref 860074-01 - Rondelle avant860074-01 €9,42

Planche 1 Position 277 - Ref 861842-01 - bouton861842-01 €21,36

Planche 4 Position 278 - Ref 861842-00 - Bouton861842-00 €17,28

Planche 4 Position 279 - Ref 760273-00 - vis760273-00 €9,42

Planche 4 Position 280 - Ref 863707-01 - Support863707-01 €32,16

Planche 4 Position 281 - Ref 760998-00 - Vis760998-00 €9,42

Planche 4 Position 284 - Ref 860301-00 - Vis860301-00 €9,42

Planche 4 Position 287 - Ref 860083-03 - Ecrou860083-03 €9,42

Planche 4 Position 290 - Ref 860094-12 - Vis860094-12 €9,42

Planche 4 Position 292 - Ref 863705-00 - Coussinet863705-00 €14,52

Planche 4 Position 293 - Ref 864054-00 - Rouleau864054-00 €17,88

Planche 4 Position 297 - Ref 760219-00 - Vis760219-00 €9,42

Planche 4 Position 299 - Ref 863599-02 - Entretoise863599-02 €15,36

Planche 4 Position 303 - Ref 949891-03 - Vis949891-03 €10,56

Planche 4 Position 304 - Ref 861221-00 - Ressort861221-00 €17,28

Planche 4 Position 305 - Ref 860083-15 - Ecrou860083-15 €9,42

Planche 4 Position 306 - Ref 861239-00 - Ressort861239-00 €28,56

Planche 4 Position 307 - Ref 860076-04 - Rondelle avant860076-04 €9,42

Planche 4 Position 312 - Ref 862082-01 - Levier862082-01 €35,88

Planche 4 Position 315 - Ref 863205-02 - Support863205-02 €35,88

Planche 4 Position 316 - Ref 863437-00 - Support863437-00 €32,16

Planche 6 Position 319 - Ref 869235-00 - Cle a douille869235-00 €26,52

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Vous cherchez une pièce pour votre scie à bras radial DeWalt DW721 Type 2 ? Moteur, carter, interrupteur, roulements, visserie et pièces d’usure sont tous listés ici.

Ce que contient cette page

La vue éclatée complète de la scie à bras radial DeWalt DW721 Type 2
Le numéro de position de chaque composant
Les références DeWalt d’origine (162 pièces)

Vue éclatée

Le plan présenté est celui du DW721 Type 3, dont cette version reprend la mécanique.

Toutes les références sont des pièces DeWalt d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.

Pièces détachées scie à bras radial DeWalt DW721 Type 2

Description

Ce que contient cette page

Vue éclatée

Caractéristiques

Compatibilité

Expédition 24h

Paiement sécurisé

Conseil technique

Compte pro B2B

Catalogue

Services

Contact

Votre panier
