Pièces détachées scie à ruban Metabo BAS 505 Precision DNB (05053000)

En stockPièce d'origine

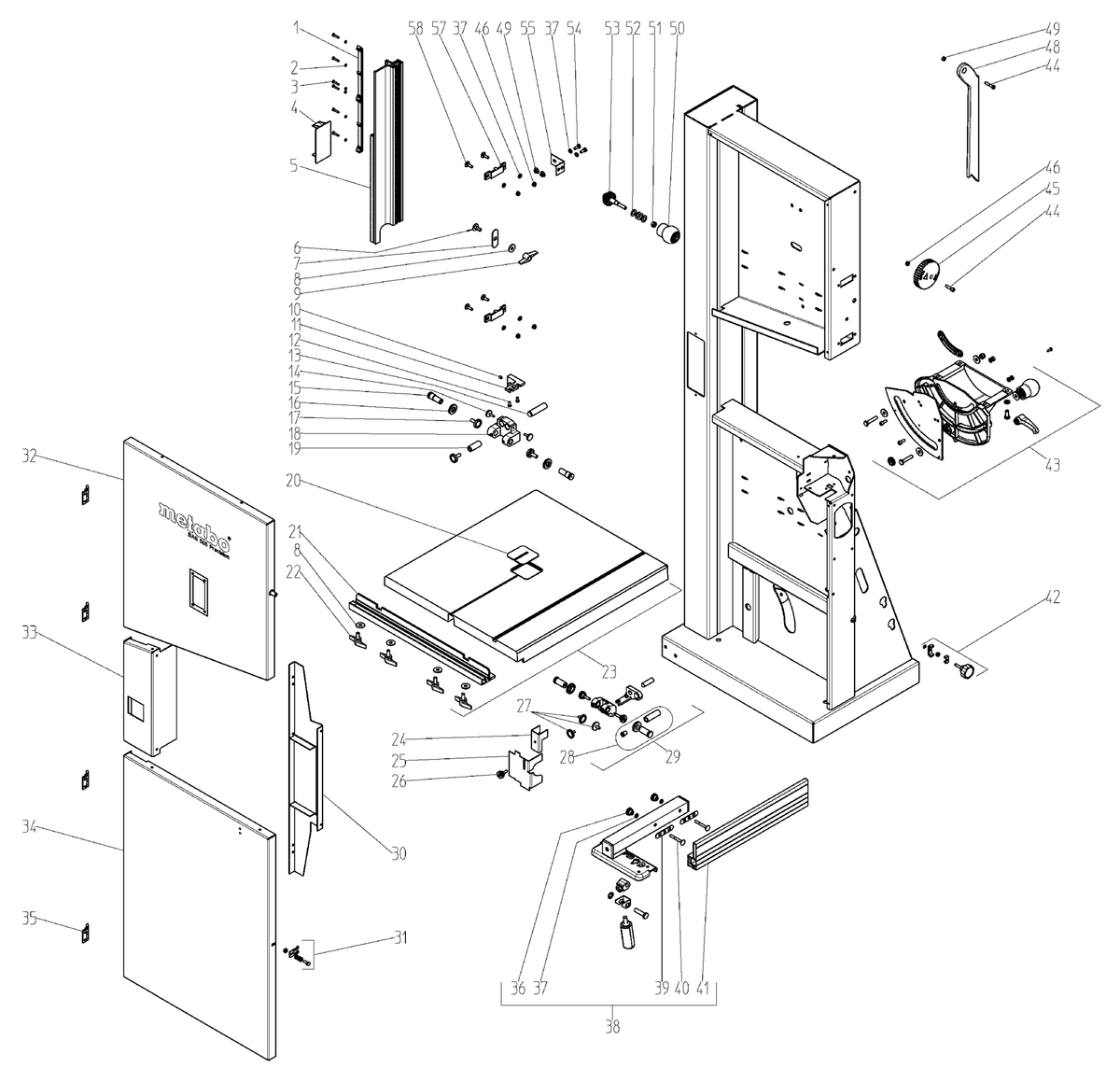

Vue éclatée Metabo BAS 505 Precision DNB 05053000 - page 1

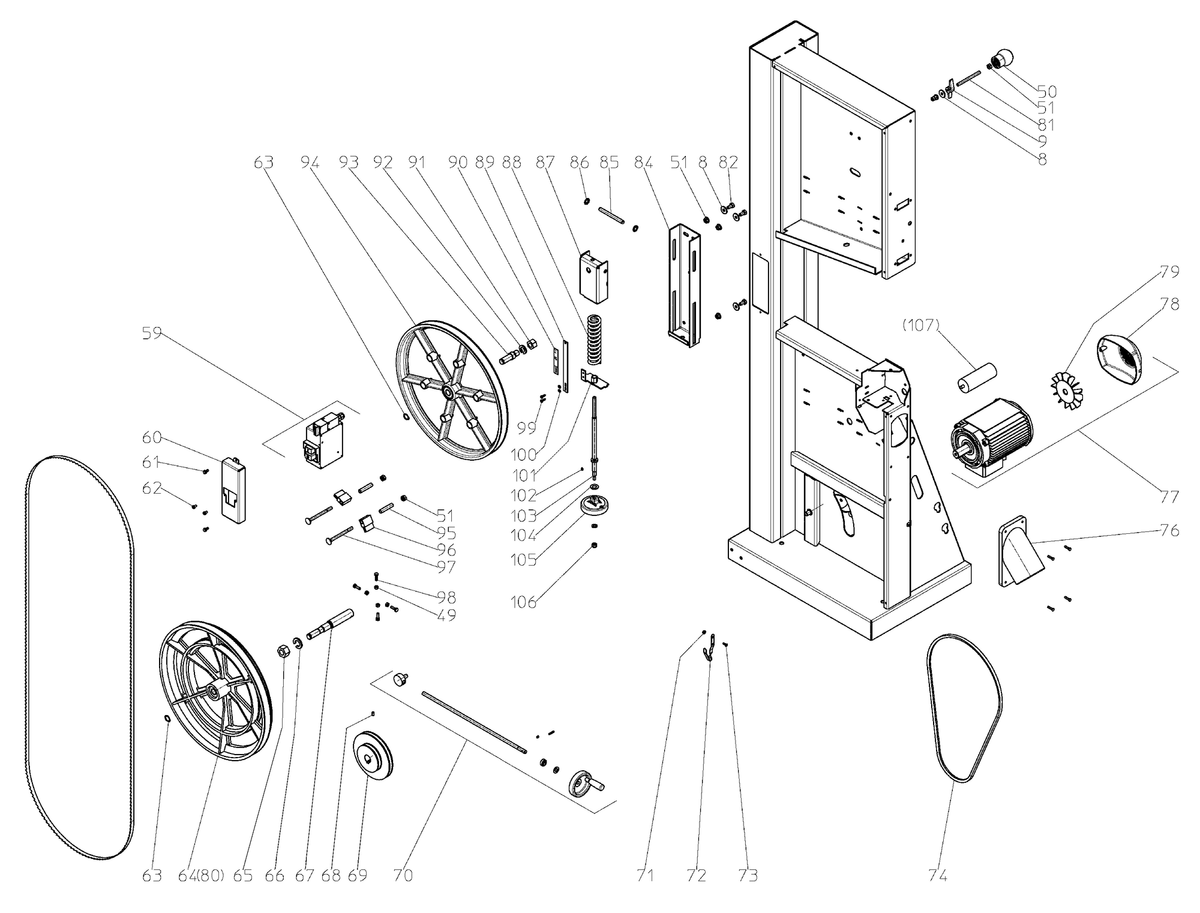

Vue éclatée Metabo BAS 505 Precision DNB 05053000 - page 2

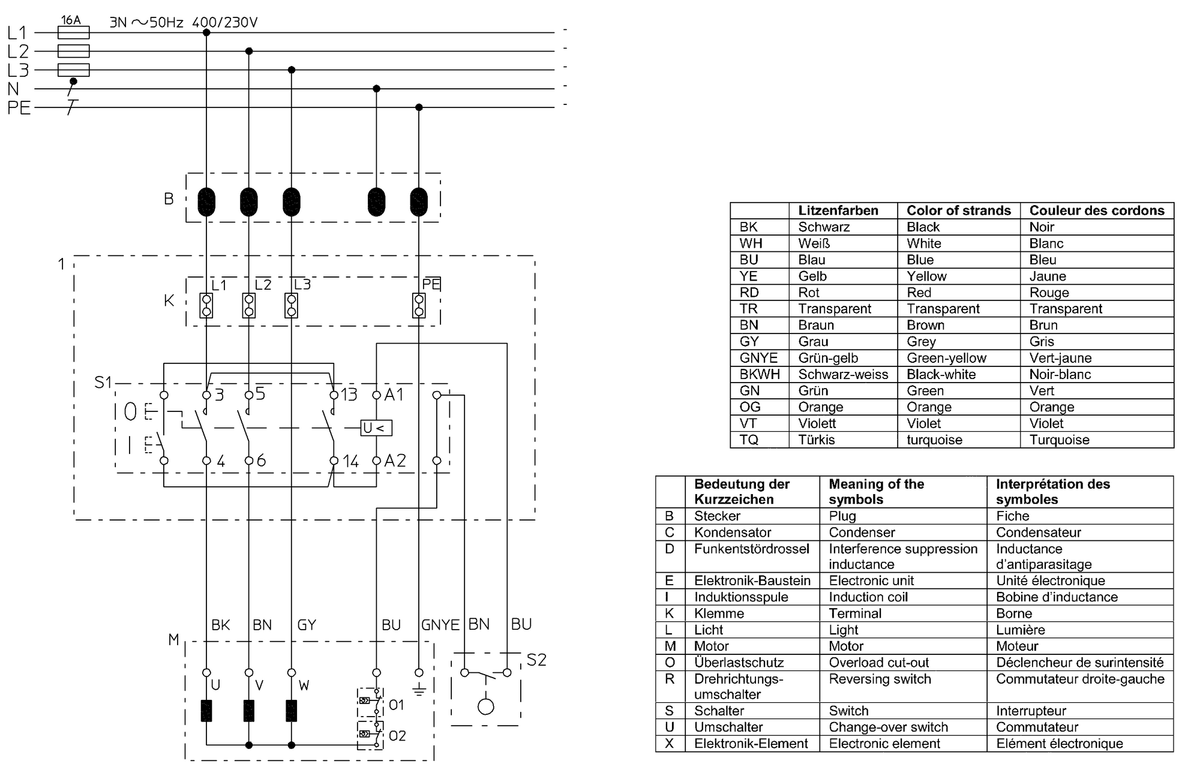

Vue éclatée Metabo BAS 505 Precision DNB 05053000 - page 3

Vue éclatée Metabo BAS 505 Precision DNB 05053000 - page 4

Réf. 1380085514Marque : Metabo

Pièces détachées scie à ruban Metabo BAS 505 Precision DNB (05053000)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€19,93 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

92 positions

Pos. Description

Position 1 Ref 1380085514 - CREMAILLÈRE 13 MM1380085514 €19,93

Position 2 Ref 141150430 - Rondelle dentee141150430 €14,98

Position 3 Ref 6123084703 - VIS IMPRINT CRUCIFORME M 4X20 VERZ.6123084703 €14,98

Position 4 Ref 1381419360 - CURSEUR 64,8X1201381419360 €40,48

Position 5 Ref 1383419430 - PROFIL CHARIOT DE SCIAGE 600 MM1383419430 €252,68

Position 6 Ref 6110017942 - Boulon a tete bombee6110017942 €14,98

Position 7 Ref 1382083667 - GUIDAGE VIS BL 1,5X22X601382083667 €14,98

Position 8 Ref 141151340 - Rondelle141151340 €14,98

Position 9 Ref 7005135529 - Ecrou papillon7005135529 €16,03

Position 10 Ref 6163121261 - Vis sans tete6163121261 €14,98

Position 11 Ref 1380406469 - SUPPORT GUIDE 3 ROULEAUX OBEN1380406469 €63,37

Position 13 Ref 1485409005 - AXE DE RETENU RD 16/14,5X651485409005 €73,32

Position 14 Ref 6241125058 - Ecrou molete6241125058 €16,13

Position 15 Ref 1385693105 - COUSSINET RD 18X461385693105 €73,32

Position 16 Ref 1385693113 - ÉCROU MOLETÉ M 16X11385693113 €42,67

Position 17 Ref 1485681171 - GALET DE ROULEMENT RD 25/8X281485681171 €112,94

Position 18 Ref 1380419161 - GUIDAGE 3 ROULEAUX GROß1380419161 €145,44

Position 19 Ref 1385419178 - PALIER RD 16X411385419178 €47,70

Position 20 Ref 1382692671 - RONDELLE D'INSERTION BL 2,00X69X70,51382692671 €28,18

Position 21 Ref 1009720940 - PROFILÉ DE GUIDAGE MIT SKALA BAS 5051009720940 €96,82

Position 24 Ref 1382713008 - PROTECTION LAME DE SCIE BL 1,50X63,5X961382713008 €63,37

Position 25 Ref 1382693201 - TOLE DE PROTECTION BL 1,50X103X1771382693201 €63,37

Position 26 Ref 6143075468 - VIS MOLETÉ M 6X16 / RD 20 VERZ.6143075468 €16,13

Position 27 Ref 1009719829 - ROULEAU DE GUIDAGE BAS 317 PRECISION1009719829 €40,48

Position 29 Ref 1009719810 - GUIDAGE 3 ROULEAUX1009719810 €129,46

Position 31 Ref 1009740356 - Crochet de serrage1009740356 €52,57

Position 32 Ref 1382723127 - PORTE DESSUS BL 1,50X636X702 BAS5051382723127 €239,10

Position 33 Ref 1382723178 - PLAQUE DE JONCTION1382723178 €96,82

Position 34 Ref 1382723151 - PORTE cpl.1382723151 €239,10

Position 35 Ref 1321712858 - CHARNIÈRE 40X401321712858 €34,66

Position 36 Ref 6241125058 - Ecrou molete6241125058 €16,13

Position 37 Ref 141151940 - Rondelle141151940 €14,98

Position 38 Ref 1009693307 - SUPPORT DE BUTÉE INCL.VORSATZPROFIL BAS1009693307 €129,46

Position 39 Ref 1392201587 - TÔLE DE GUIDAGE CURSEUR1392201587 €14,98

Position 40 Ref 6110052292 - VIS TÊTE BOMBÉE 4 PLAT M 6X50 VERZ.6110052292 €14,98

Position 42 Ref 1009739676 - Door lock system BAS 317 PRECISION1009739676 €24,86

Position 43 Ref 1009719942 - RÉGLAGE TABLE BAS 317 PRECISION1009719942 €191,26

Position 44 Ref 141113900 - Vis a tete cylindrique141113900 €16,13

Position 45 Ref 1381692694 - BOUTON TOURNANT DE VERROUILLAG1381692694 €28,18

Position 46 Ref 141130650 - Ecrou 6 pans de blocage141130650 €16,13

Position 48 Ref 343433180 - Coulisseau343433180 €24,49

Position 49 Ref 141130100 - Ecrou a six pans141130100 €14,98

Position 50 Ref 1388698264 - POIGNÉE1388698264 €24,86

Position 51 Ref 6209110995 - Ecrou de bride6209110995 €14,98

Position 52 Ref 141150540 - Ressort a disques141150540 €14,98

Position 53 Ref 1009008876 - AXE DE REGLAGE1009008876 €191,26

Position 54 Ref 141113290 - Vis a six pans141113290 €14,98

Position 55 Ref 1382046028 - ÉQUERRE DE FIXATION BL 1,5X33X821382046028 €15,05

Position 57 Ref 1380404164 - PROFILÉ DE GUIDAGE1380404164 €28,18

Position 58 Ref 6110000608 - VIS TÊTE BOMBÉE 4 PLAT6110000608 €14,98

Position 59 Ref 8132744492 - INTERRUPTEUR DN N=40008132744492 €537,55

Position 60 Ref 1382692981 - SWITCH ENCLOSUR BL 2,00X120,5X2701382692981 €208,49

Position 61 Ref 6144063978 - VIS DE PERÇAGE 6 PANS6144063978 €14,98

Position 62 Ref 141123420 - Vis a tete fraisee141123420 €14,98

Position 63 Ref 141180110 - Circlip141180110 €16,13

Position 64 Ref 1009010870 - ROULEAU COMPLET1009010870 €900,48

Position 65 Ref 6200046208 - ECROU A SIX PANS M 20X1,5 VERZ.6200046208 €16,13

Position 66 Ref 6301047329 - RONDELLE DE SÉCURITÉ B 20 VERZ.6301047329 €14,98

Position 67 Ref 1485721688 - BOULON DE PALIER INFERIEUR RD 25X170 BAS1485721688 €112,94

Position 68 Ref 6161050910 - VIS SANS TETE SIX PANS CREUX M 6X12 VERZ6161050910 €14,98

Position 69 Ref 7240043275 - POULIE 2 ÉTAGES SPZ DW 116X1 BOHRUNG 247240043275 €156,32

Position 71 Ref 6209620098 - ECROU DE BRIDE6209620098 €14,98

Position 72 Ref 7052740210 - RESSORT A LAMES BAS 3177052740210 €14,88

Position 73 Ref 141113040 - Vis a tete bombee141113040 €14,98

Position 74 Ref 7230664514 - Courroie trapezoidale7230664514 €63,37

Position 76 Ref 1009707596 - TUBULURE D'ASPIRATION MIT DURCHGREIFSCHU1009707596 €64,92

Position 77 Ref 8013719285 - E-MOTEUR 1,90 DNB M.BR. (BAS)8013719285 €900,48

Position 78 Ref 1331408847 - CARTER PROTECTION 120/131331408847 €19,93

Position 79 Ref 1331408839 - PALE VENTILATEUR 120/13 WELLEND. 161331408839 €15,05

Position 80 Ref 7232047415 - GARNITURE DE SCIE À RUBAN 445X2,5X24 657232047415 €80,86

Position 81 Ref 1485208140 - TIGE FILETEE M 8X941485208140 €15,05

Position 82 Ref 6103001178 - Vis a six pans6103001178 €14,98

Position 85 Ref 6500087283 - GOUPILLE CYLINDRIQUE 10 h11X1006500087283 €24,49

Position 86 Ref 7016050711 - STARLOCK7016050711 €14,88

Position 87 Ref 1382721493 - CADRE DE SERRAGE BL 2,99X152,5X256,5 BAS1382721493 €129,46

Position 88 Ref 7051697094 - RESSORT DE PRESSION D=7,5/DE=40/LO=1607051697094 €73,32

Position 89 Ref 1382721540 - SCAL BL 1,50X16X180 BAS5051382721540 €28,18

Position 90 Ref 1141721468 - ETIQUETTE ADH.TRANSP/NOIR 16X90 BLATTSPA1141721468 €34,66

Position 91 Ref 6200050477 - ECROU A SIX PANS M 16X1,5 VERZ.6200050477 €14,98

Position 92 Ref 6301000292 - RONDELLE DE SÉCURITÉ B 16 VERZ.6301000292 €14,98

Position 93 Ref 1485704023 - BOULON DE PALIER RD 21X70 BAS5051485704023 €64,92

Position 94 Ref 1388198580 - VOLANT SUP. COMPLET1388198580 €570,49

Position 95 Ref 6442084643 - DOUILLE D'ÉCARTEMENT RD 10,7/8,5X50 VERZ6442084643 €29,76

Position 96 Ref 9132081414 - LISTEAU DE BROSSE9132081414 €42,67

Position 97 Ref 6110082701 - VIS TÊTE BOMBÉE 4 PLAT M 8X100 VERZ.6110082701 €16,13

Position 99 Ref 6172001821 - Vis tole avec tete bombee6172001821 €14,98

Position 100 Ref 141150010 - Rondelle141150010 €14,98

Position 101 Ref 1009732639 - PLAQUE D'APPUI1009732639 €72,70

Position 102 Ref 6721060355 - FEATHER KE A 3X3X8 VERZ.6721060355 €15,05

Position 103 Ref 1485692866 - RÉGLAGE HAUTEUR RD 20X304,51485692866 €156,32

Position 105 Ref 7003079524 - ROUE A MAIN7003079524 €63,37

Position 106 Ref 6202002305 - ECROU A SIX PANS AUTOBLOQUANT6202002305 €14,98

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées Metabo d’origine pour la scie à ruban BAS 505 Precision DNB, référence 05053000. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Ce que contient cette page

La vue éclatée complète de la scie à ruban Metabo BAS 505 Precision DNB
Le numéro de position de chaque composant
Les références Metabo d’origine (101 pièces)

Une pièce d’usure changée à temps évite une panne bien plus coûteuse.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
