Pièces détachées scie combinée DeWalt D27107XPS Type 5

En stockPièce d'origine

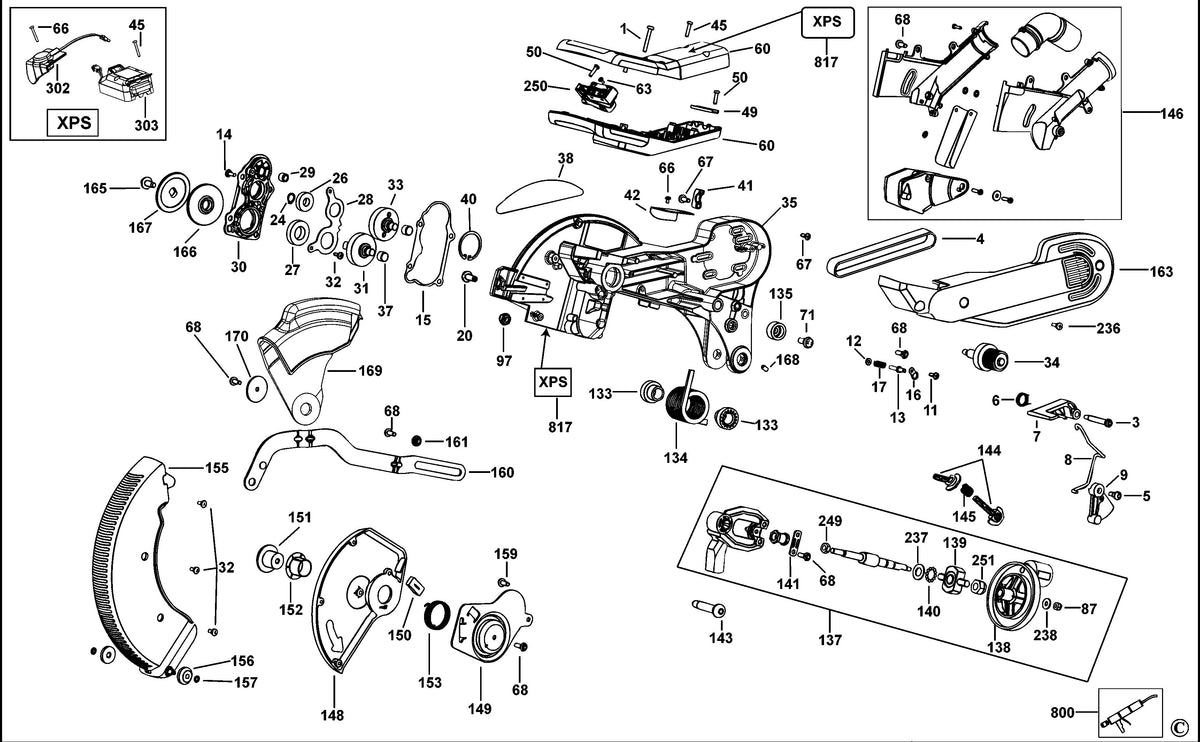

Vue éclatée DeWalt D27107XPS Type 5 - planche 1

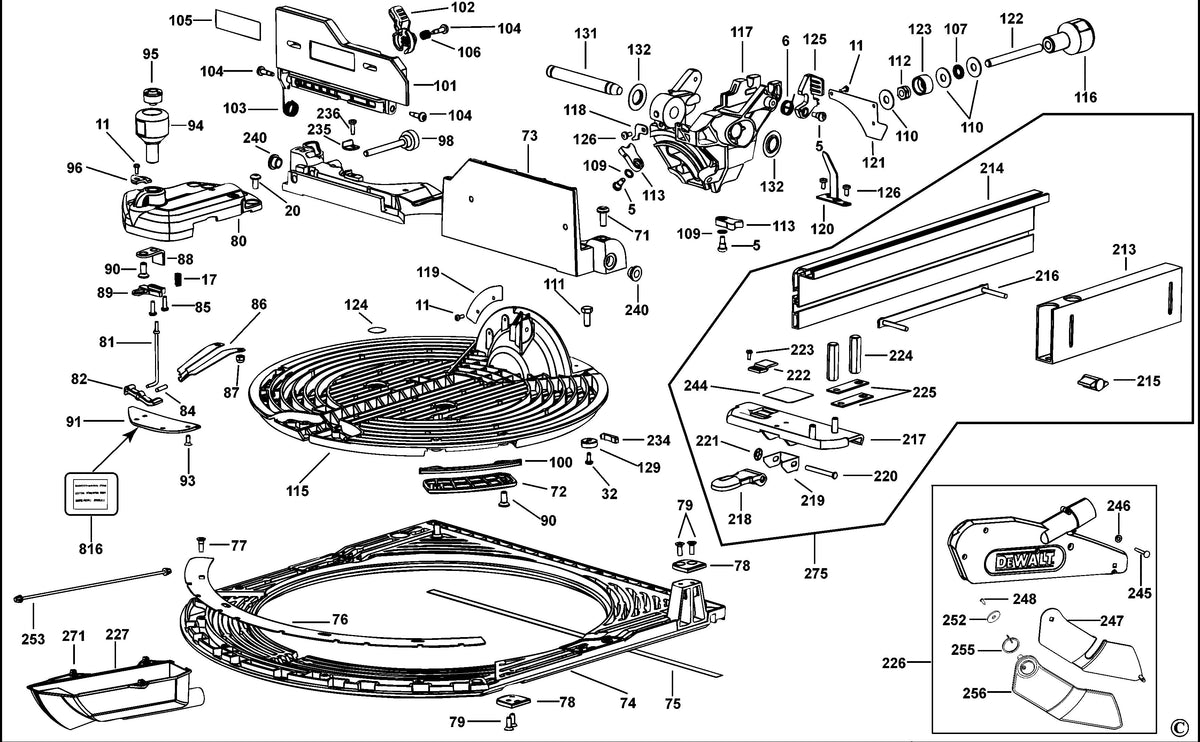

Vue éclatée DeWalt D27107XPS Type 5 - planche 2

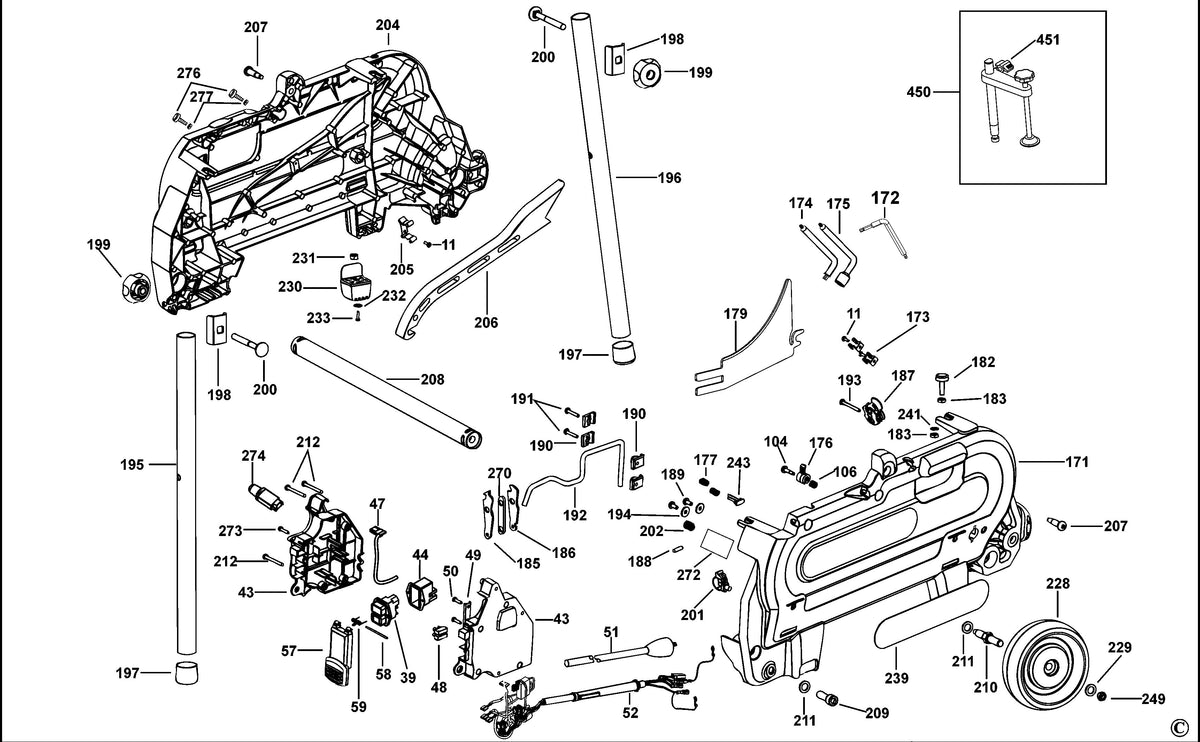

Vue éclatée DeWalt D27107XPS Type 5 - planche 3

Vue éclatée DeWalt D27107XPS Type 5 - planche 4

Réf. 98094-35Marque : DeWalt

Pièces détachées scie combinée DeWalt D27107XPS Type 5

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€9,42 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

241 positions

Pos. Description

Planche 1 Position 1 - Ref 98094-35 - Vis98094-35 €9,42

Planche 1 Position 3 - Ref 152852-00 - Boulon152852-00 €20,40

Planche 1 Position 4 - Ref N453995 - CourroieN453995 €63,60

Planche 1 Position 5 - Ref 153639-00 - Vis153639-00 €15,36

Planche 1 Position 6 - Ref 398472-00 - Ressort de torsion398472-00 €21,36

Planche 1 Position 7 - Ref 605603-00 - Levier605603-00 €17,28

Planche 1 Position 8 - Ref 606278-00 - S/E tringlerie606278-00 €14,52

Planche 1 Position 9 - Ref 606279-00 - Plaque606279-00 €13,80

Planche 1 Position 11 - Ref 330045-05 - Vis330045-05 €9,42

Planche 1 Position 12 - Ref 618480-00 - Rondelle feutre618480-00 €17,28

Planche 1 Position 13 - Ref 153561-00 - Goupille de verrouillage153561-00 €15,36

Planche 1 Position 14 - Ref 385915-01 - Vis385915-01 €9,42

Planche 1 Position 15 - Ref 391315-00 - Joint statique391315-00 €21,36

Planche 1 Position 16 - Ref 393071-00 - Plaque393071-00 €9,42

Planche 1 Position 17 - Ref 868082-00 - Ressort868082-00 €9,42

Planche 1 Position 20 - Ref N389947 - VisN389947 €10,56

Planche 1 Position 24 - Ref 860079-03 - Circlip860079-03 €9,42

Planche 1 Position 26 - Ref 605040-59 - Palier605040-59 €33,48

Planche 1 Position 27 - Ref 330003-66 - Bearing,ball330003-66 €38,16

Planche 1 Position 28 - Ref 627904-00 - Plaque d'appui627904-00 €23,04

Planche 1 Position 29 - Ref 391616-00 - Roulement a aiguilles391616-00 €21,36

Planche 1 Position 30 - Ref 621759-00 - Couvercle de carter d'engrenages621759-00 €79,20

Planche 1 Position 31 - Ref 869219-06 - S/E axe et pignon869219-06 €82,80

Planche 1 Position 32 - Ref 330045-49 - Vis330045-49 €9,42

Planche 1 Position 33 - Ref 869219-07 - S/E axe et pignon869219-07 €82,80

Planche 1 Position 34 - Ref N105443 - S/E poulieN105443 €82,80

Planche 1 Position 35 - Ref N387525 - BrasN387525 €290,40

Planche 1 Position 37 - Ref 386780-00 - Palier386780-00 €21,36

Planche 1 Position 38 - Ref 621329-00 - Etiquette d'identification621329-00 €23,04

Planche 3 Position 39 - Ref 637691-00 - Interrupteur637691-00 €143,40

Planche 1 Position 40 - Ref 616726-00 - Piece de retenue616726-00 €10,56

Planche 1 Position 41 - Ref 612350-00 - Collier de cordon612350-00 €10,56

Planche 1 Position 42 - Ref 613781-00 - Couvercle613781-00 €17,28

Planche 3 Position 43 - Ref 605786-01 - Interrupteur de carter605786-01 €48,96

Planche 3 Position 44 - Ref 638634-00 - Gaine638634-00 €21,36

Planche 1 Position 45 - Ref 330019-13 - Vis330019-13 €9,42

Planche 3 Position 47 - Ref 652121-00 - Fil de raccordement652121-00 €15,36

Planche 3 Position 48 - Ref 326057-00 - Bornier326057-00 €17,28

Planche 1 Position 49 - Ref N380405 - InsertN380405 €20,40

Planche 3 Position 51 - Ref N380400 - Jeu de cordonsN380400 €48,96

Planche 3 Position 52 - Ref N380402 - Set of lead wiresN380402 €79,20

Planche 3 Position 57 - Ref N377629 - Cache d'interrupteurN377629 €21,36

Planche 3 Position 58 - Ref 607854-00 - Axe607854-00 €10,56

Planche 3 Position 59 - Ref 613782-01 - Ressort de torsion613782-01 €13,80

Planche 1 Position 60 - Ref 607855-00 - S/E poignee607855-00 €48,96

Planche 1 Position 63 - Ref 384127-01 - Vis384127-01 €9,42

Planche 1 Position 66 - Ref 860094-03 - Vis860094-03 €9,42

Planche 1 Position 67 - Ref 330045-15 - Vis330045-15 €9,42

Planche 1 Position 68 - Ref 330045-23 - Vis330045-23 €9,42

Planche 4 Position 70 - Ref 394034-00 - Vis394034-00 €14,52

Planche 1 Position 71 - Ref 330045-32 - Vis330045-32 €10,56

Planche 2 Position 72 - Ref 621647-00 - Plaque621647-00 €19,20

Planche 2 Position 73 - Ref N162216 - BarriereN162216 €113,40

Planche 2 Position 74 - Ref 869233-00 - Table869233-00 €324,00

Planche 2 Position 75 - Ref 614822-00 - Balance614822-00 €25,08

Planche 2 Position 76 - Ref 398999-00 - Cran de verrouillage398999-00 €79,20

Planche 2 Position 77 - Ref 615876-00 - Vis615876-00 €10,56

Planche 2 Position 78 - Ref 607103-00 - Plaque607103-00 €19,20

Planche 2 Position 79 - Ref 98104-16 - Vis98104-16 €9,42

Planche 2 Position 80 - Ref N162168 - Partie avantN162168 €82,80

Planche 2 Position 81 - Ref 605799-00 - Tige605799-00 €10,56

Planche 2 Position 82 - Ref 399162-00 - Actionneur399162-00 €19,20

Planche 2 Position 84 - Ref 399009-00 - Axe399009-00 €14,52

Planche 2 Position 85 - Ref 860094-00 - Screw.temp860094-00 €9,42

Planche 2 Position 86 - Ref 606898-00 - Cran de verrouillage606898-00 €26,52

Planche 1 Position 87 - Ref 860092-02 - Ecrou860092-02 €9,42

Planche 2 Position 88 - Ref 606900-00 - Plaque606900-00 €15,36

Planche 2 Position 89 - Ref 606896-00 - Patin606896-00 €13,80

Planche 2 Position 90 - Ref 617561-00 - Vis617561-00 €9,42

Planche 2 Position 91 - Ref 606897-00 - Couvercle606897-00 €23,04

Planche 2 Position 93 - Ref 860205-01 - Vis860205-01 €9,42

Planche 2 Position 94 - Ref 399004-00 - Bouton399004-00 €28,56

Planche 2 Position 95 - Ref 605785-00 - Bouton605785-00 €10,56

Planche 2 Position 96 - Ref 611991-00 - Pointeur611991-00 €17,88

Planche 2 Position 98 - Ref 606198-00 - Bouton606198-00 €19,20

Planche 2 Position 99 - Ref N409486 - VisN409486 €17,28

Planche 2 Position 100 - Ref 607129-00 - Patin607129-00 €21,36

Planche 2 Position 101 - Ref N190890 - Guide arriereN190890 €73,20

Planche 2 Position 102 - Ref 610251-00 - Bouton610251-00 €14,52

Planche 2 Position 103 - Ref 610250-00 - Ressort610250-00 €35,88

Planche 2 Position 104 - Ref N399933 - VisN399933 €14,52

Planche 2 Position 106 - Ref 941586-00 - Ressort941586-00 €9,42

Planche 2 Position 107 - Ref 153451-00 - Palier butee153451-00 €13,80

Planche 2 Position 109 - Ref 153655-00 - Rondelle avant153655-00 €9,42

Planche 2 Position 110 - Ref 153781-00 - Rondelle avant153781-00 €13,80

Planche 2 Position 111 - Ref 153797-03 - Vis153797-03 €17,28

Planche 2 Position 112 - Ref 330021-10 - Ecrou330021-10 €9,42

Planche 2 Position 113 - Ref 391347-00 - Cliquet391347-00 €17,28

Planche 2 Position 115 - Ref 869233-02 - Table tournante869233-02 €339,60

Planche 2 Position 116 - Ref 399004-01 - Bouton399004-01 €32,16

Planche 2 Position 117 - Ref 605653-00 - Tourillon605653-00 €130,20

Planche 2 Position 118 - Ref 606152-00 - Pointeur606152-00 €19,20

Planche 2 Position 119 - Ref 618660-00 - Echelle conique618660-00 €23,04

Planche 2 Position 120 - Ref 606192-00 - Pointeur606192-00 €19,20

Planche 2 Position 121 - Ref 606193-00 - Echelle conique606193-00 €25,08

Planche 2 Position 122 - Ref 606359-00 - Goujon606359-00 €23,04

Planche 2 Position 123 - Ref 606362-00 - Entretoise606362-00 €14,52

Planche 2 Position 124 - Ref 610707-00 - Etiquette d'avertissement610707-00 €25,08

Planche 2 Position 125 - Ref 613709-00 - Loquet613709-00 €14,52

Planche 2 Position 126 - Ref 860094-06 - Vis860094-06 €9,42

Planche 2 Position 129 - Ref 615589-00 - Disp. de reglage615589-00 €15,36

Planche 2 Position 131 - Ref 615777-00 - Arbre pivot615777-00 €32,16

Planche 2 Position 132 - Ref 148296-00 - Rondelle avant148296-00 €10,56

Planche 1 Position 133 - Ref 146732-00 - Entretoise146732-00 €17,88

Planche 1 Position 134 - Ref 619571-00 - Ressort619571-00 €44,52

Planche 1 Position 135 - Ref 146753-00 - Bague146753-00 €10,56

Planche 1 Position 137 - Ref 609837-00 - Hauteur du disp. de reglage609837-00 €96,00

Planche 1 Position 138 - Ref 606689-00 - Manivelle606689-00 €33,48

Planche 1 Position 139 - Ref 607754-00 - Support607754-00 €25,08

Planche 1 Position 140 - Ref 604107-00 - Rotule acier604107-00 €9,42

Planche 1 Position 141 - Ref 609840-00 - Collier609840-00 €17,28

Planche 1 Position 143 - Ref 610254-00 - Boulon610254-00 €28,56

Planche 1 Position 144 - Ref 614072-00 - Axe614072-00 €13,80

Planche 1 Position 145 - Ref 606688-00 - Ressort606688-00 €19,20

Planche 1 Position 146 - Ref N166053 - Orifice pare-poussiereN166053 €51,36

Planche 1 Position 148 - Ref 615459-00 - Plaque615459-00 €51,36

Planche 1 Position 149 - Ref N041976 - Plaque arriereN041976 €35,88

Planche 1 Position 150 - Ref 609514-00 - Pare-chocs609514-00 €10,56

Planche 1 Position 151 - Ref 146750-03 - Plaque de retenue146750-03 €21,36

Planche 1 Position 152 - Ref 609314-00 - Manchon609314-00 €17,28

Planche 1 Position 153 - Ref 609496-00 - Ressort de torsion609496-00 €10,56

Planche 1 Position 155 - Ref N298999 - ProtectionN298999 €48,96

Planche 1 Position 156 - Ref 146774-00 - Rouleau146774-00 €10,56

Planche 1 Position 157 - Ref 604728-00 - Segment de verrouillage604728-00 €10,02

Planche 1 Position 159 - Ref 394589-01 - Vis394589-01 €10,56

Planche 1 Position 160 - Ref N225596 - S/E tringlerieN225596 €41,28

Planche 1 Position 161 - Ref 146740-02 - Manchon146740-02 €15,36

Planche 1 Position 163 - Ref 610556-01 - Cache-courroie610556-01 €48,96

Planche 1 Position 165 - Ref 647776-00 - Boulon de lame647776-00 €15,72

Planche 1 Position 168 - Ref 150075-00 - Vis150075-00 €9,42

Planche 1 Position 169 - Ref N293739 - ProtectionN293739 €38,16

Planche 1 Position 170 - Ref 607536-00 - Rondelle avant607536-00 €17,88

Planche 3 Position 171 - Ref 656421-00 - Fso kit656421-00 €265,20

Planche 3 Position 172 - Ref N040940 - Cle specialeN040940 €32,16

Planche 3 Position 173 - Ref 391358-01 - Support391358-01 €17,28

Planche 3 Position 174 - Ref 385567-03 - Cle385567-03 €17,88

Planche 3 Position 175 - Ref N040940 - Cle specialeN040940 €32,16

Planche 3 Position 176 - Ref 615993-00 - Piece de retenue615993-00 €13,80

Planche 3 Position 177 - Ref 946866-00 - Ressort946866-00 €9,42

Planche 3 Position 179 - Ref N303519 - Couteau diviseurN303519 €51,36

Planche 3 Position 182 - Ref 616634-00 - Pare-chocs616634-00 €21,36

Planche 3 Position 183 - Ref 860083-15 - Ecrou860083-15 €9,42

Planche 3 Position 185 - Ref 606233-00 - Verrouillage606233-00 €19,20

Planche 3 Position 186 - Ref 606232-00 - Verrouillage606232-00 €19,20

Planche 3 Position 187 - Ref 869064-01 - Serre cable869064-01 €15,36

Planche 3 Position 188 - Ref 607132-00 - Axe607132-00 €17,28

Planche 3 Position 189 - Ref 330045-55 - Vis330045-55 €9,42

Planche 3 Position 190 - Ref 153379-00 - Bloc palier153379-00 €19,20

Planche 3 Position 191 - Ref 610574-00 - Vis610574-00 €9,42

Planche 3 Position 192 - Ref 611094-00 - Tige611094-00 €28,56

Planche 3 Position 193 - Ref 861090-00 - Vis861090-00 €9,42

Planche 3 Position 194 - Ref 860073-14 - Rondelle avant860073-14 €9,42

Planche 3 Position 195 - Ref 613233-00 - Jambe avant613233-00 €44,52

Planche 3 Position 196 - Ref 655033-00 - Pied arriere655033-00 €41,28

Planche 3 Position 197 - Ref 861073-00 - Pied861073-00 €28,56

Planche 3 Position 198 - Ref N013623 - CollierN013623 €32,16

Planche 3 Position 199 - Ref 618362-00 - Bouton618362-00 €25,08

Planche 3 Position 200 - Ref 98131-90 - Boulon de chariot98131-90 €15,36

Planche 3 Position 201 - Ref 861091-00 - Serre cable861091-00 €13,80

Planche 3 Position 202 - Ref 860112-11 - Ressort860112-11 €9,42

Planche 3 Position 204 - Ref 655032-00 - Chassis c. gauche655032-00 €214,80

Planche 3 Position 206 - Ref 860610-01 - Bielle de poussee860610-01 €28,44

Planche 3 Position 207 - Ref 616592-00 - Boulon616592-00 €26,52

Planche 3 Position 208 - Ref 604537-00 - Tube604537-00 €48,96

Planche 3 Position 209 - Ref 942447-00 - Vis942447-00 €13,80

Planche 3 Position 210 - Ref 611623-00 - Demi-essieu611623-00 €33,48

Planche 3 Position 211 - Ref 98197-08 - Rondelle avant98197-08 €9,42

Planche 3 Position 212 - Ref 330045-50 - Vis330045-50 €9,42

Planche 2 Position 213 - Ref 605789-00 - Barriere605789-00 €41,28

Planche 2 Position 214 - Ref 386616-00 - Barriere386616-00 €73,20

Planche 2 Position 215 - Ref 147107-00 - Bouton147107-00 €17,88

Planche 2 Position 216 - Ref 611712-00 - Plaque611712-00 €23,04

Planche 2 Position 217 - Ref 611921-00 - Support611921-00 €51,36

Planche 2 Position 218 - Ref 605794-00 - Levier de verrouillage605794-00 €82,80

Planche 2 Position 219 - Ref 605796-00 - Support605796-00 €13,80

Planche 2 Position 220 - Ref 605795-00 - Broche d'etrier605795-00 €14,52

Planche 2 Position 221 - Ref 392948-00 - Rondelle de serrage392948-00 €9,42

Planche 2 Position 222 - Ref 605798-00 - Pointeur605798-00 €10,56

Planche 2 Position 223 - Ref 330045-05 - Vis330045-05 €9,42

Planche 2 Position 224 - Ref 612284-00 - Ecrou612284-00 €17,88

Planche 2 Position 225 - Ref 605790-00 - Rondelle avant605790-00 €9,42

Planche 2 Position 226 - Ref N162338 - S/E protectionN162338 €79,20

Planche 2 Position 227 - Ref N060425 - ProtectionN060425 €44,52

Planche 3 Position 228 - Ref 612441-00 - Roue612441-00 €51,36

Planche 3 Position 229 - Ref 941602-00 - Rondelle avant941602-00 €9,42

Planche 3 Position 230 - Ref N219072 - PiedN219072 €25,08

Planche 3 Position 231 - Ref 860083-14 - Ecrou860083-14 €9,42

Planche 3 Position 232 - Ref 860073-03 - Washer m8860073-03 €12,12

Planche 3 Position 233 - Ref 860085-20 - Vis860085-20 €9,42

Planche 2 Position 234 - Ref 621653-00 - Patin621653-00 €15,36

Planche 2 Position 235 - Ref 610252-00 - Collier610252-00 €20,40

Planche 1 Position 236 - Ref 330045-14 - Vis330045-14 €9,42

Planche 1 Position 237 - Ref 623499-00 - Rondelle avant623499-00 €19,20

Planche 1 Position 238 - Ref 860075-00 - Rondelle avant860075-00 €9,42

Planche 3 Position 239 - Ref 617108-00 - Etiquette d'identification617108-00 €32,16

Planche 2 Position 240 - Ref 607182-00 - Bague607182-00 €14,52

Planche 3 Position 241 - Ref 860078-02 - Rondelle avant860078-02 €9,42

Planche 3 Position 243 - Ref 620327-00 - Attache de ressort620327-00 €9,42

Planche 2 Position 244 - Ref 624373-00 - Etiquette d'identification624373-00 €10,56

Planche 2 Position 245 - Ref 860085-20 - Vis860085-20 €9,42

Planche 2 Position 246 - Ref 860092-05 - Ecrou860092-05 €9,42

Planche 2 Position 247 - Ref N162668 - Plaque de protectionN162668 €26,52

Planche 2 Position 248 - Ref 860084-11 - Vis860084-11 €9,42

Planche 1 Position 249 - Ref 860092-05 - Ecrou860092-05 €9,42

Planche 1 Position 250 - Ref NA750187 - InterrupteurNA750187 €93,00

Planche 1 Position 251 - Ref 330021-08 - Ecrou330021-08 €14,52

Planche 2 Position 252 - Ref 860075-01 - Rondelle avant860075-01 €9,42

Planche 2 Position 253 - Ref N060144 - CordonN060144 €21,36

Planche 2 Position 255 - Ref N056486 - RessortN056486 €13,80

Planche 2 Position 256 - Ref N164679 - Plaque de protectionN164679 €28,56

Planche 3 Position 270 - Ref 626334-00 - Entretoise626334-00 €13,80

Planche 2 Position 271 - Ref 868303-00 - Fixation868303-00 €17,88

Planche 3 Position 272 - Ref 626191-00 - Etiquette626191-00 €21,36

Planche 3 Position 273 - Ref 330019-13 - Vis330019-13 €9,42

Planche 3 Position 274 - Ref N395535 - Protecteur de surchargeN395535 €63,60

Planche 2 Position 275 - Ref 611713-01 - Barriere611713-01 €156,60

Planche 3 Position 276 - Ref 949701-05 - Vis949701-05 €9,42

Planche 3 Position 277 - Ref 860083-15 - Ecrou860083-15 €9,42

Planche 4 Position 278 - Ref N025823 - Boitier de champN025823 €35,88

Planche 4 Position 279 - Ref N614820 - ChampN614820 €146,40

Planche 4 Position 280 - Ref 622440-00 - Porte-balais622440-00 €25,08

Planche 4 Position 282 - Ref 330022-16 - Vis330022-16 €9,42

Planche 4 Position 283 - Ref 391375-00 - Chicane391375-00 €19,20

Planche 4 Position 284 - Ref N158403 - Armature 230vN158403 €145,20

Planche 4 Position 287 - Ref N110359 - PalierN110359 €23,04

Planche 4 Position 294 - Ref 650234-00 - Manchon isolant650234-00 €9,42

Planche 4 Position 295 - Ref 622441-00 - Chapeau de balai622441-00 €15,36

Planche 4 Position 296 - Ref 391282-00 - Support de montage391282-00 €48,96

Planche 4 Position 297 - Ref N013883 - BalaiN013883 €21,36

Planche 4 Position 298 - Ref 330019-34 - Vis330019-34 €9,42

Planche 4 Position 300 - Ref 605155-00 - Bague605155-00 €10,56

Planche 4 Position 301 - Ref N459909 - S/E conducteurN459909 €44,52

Planche 1 Position 302 - Ref N620869 - LED & POWER SUPPLY KITN620869 €248,40

Planche 1 Position 303 - Ref N620869 - LED & POWER SUPPLY KITN620869 €248,40

Planche 4 Position 308 - Ref N025820 - Conducteur de balaiN025820 €14,52

Planche 3 Position 450 - Ref 630065-00 - S/E collier630065-00 €41,28

Planche 3 Position 451 - Ref 147107-02 - Bouton inferieur147107-02 €15,36

Planche 1 Position 800 - Ref 5140061-28 - Graisse5140061-28 €113,40

Planche 2 Position 816 - Ref N045702 - Etiquette d'avertissementN045702 €19,20

Planche 1 Position 817 - Ref N174417 - Etiquette d'avertissementN174417 €13,80

Planche 4 Position 821 - Ref N467663 - Plaque signaletiqueN467663 €25,08

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Pièces détachées DeWalt d’origine pour la scie combinée D27107XPS Type 5. Chaque pièce est identifiée par son numéro de position sur la vue éclatée et par sa référence constructeur.

Ce que contient cette page

La vue éclatée complète de la scie combinée DeWalt D27107XPS Type 5
Le numéro de position de chaque composant
Les références DeWalt d’origine (241 pièces)

Réparer plutôt que remplacer : votre outil DeWalt retrouve ses performances d’origine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.

Pièces détachées scie combinée DeWalt D27107XPS Type 5

Description

Ce que contient cette page

Caractéristiques

Compatibilité

Expédition 24h

Paiement sécurisé

Conseil technique

Compte pro B2B

Catalogue

Services

Contact

Votre panier
