Pièces détachées scie sur table Metabo TKHS 315M 4,20 DNB (0103153300 10)

En stockPièce d'origine

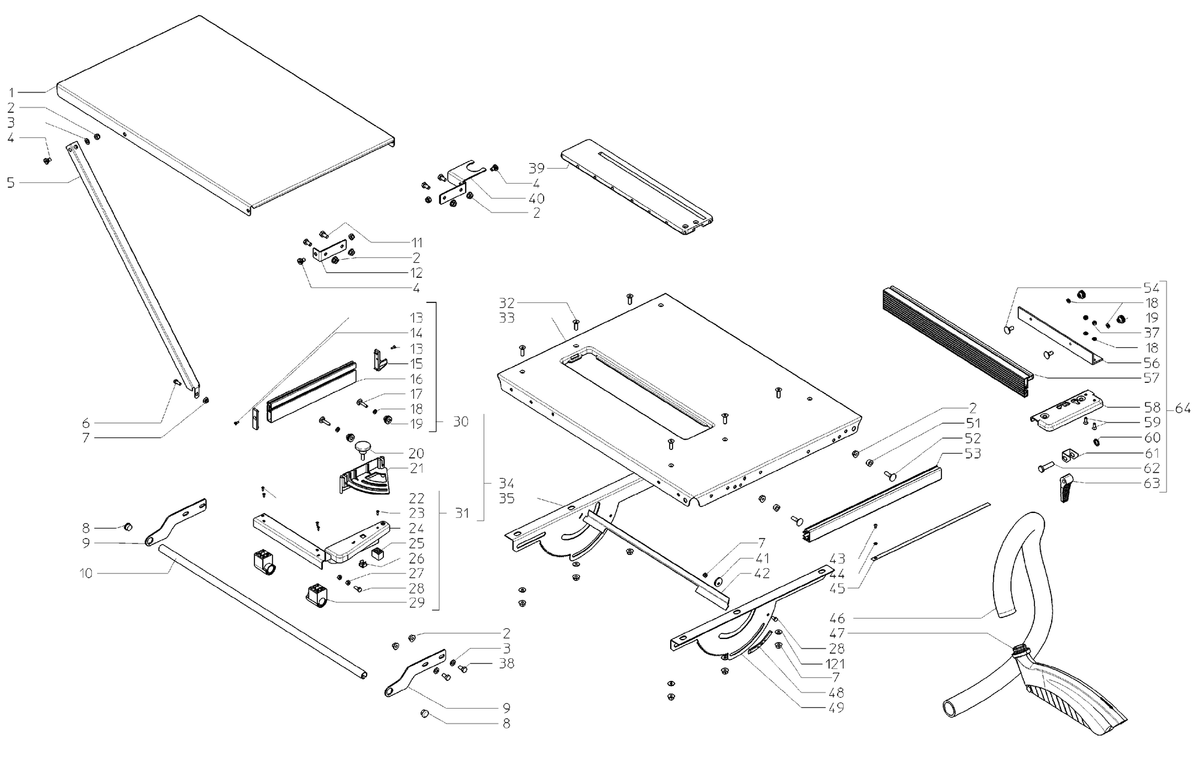

Vue éclatée Metabo TKHS 315M 4,20 DNB 0103153300 10 - page 1

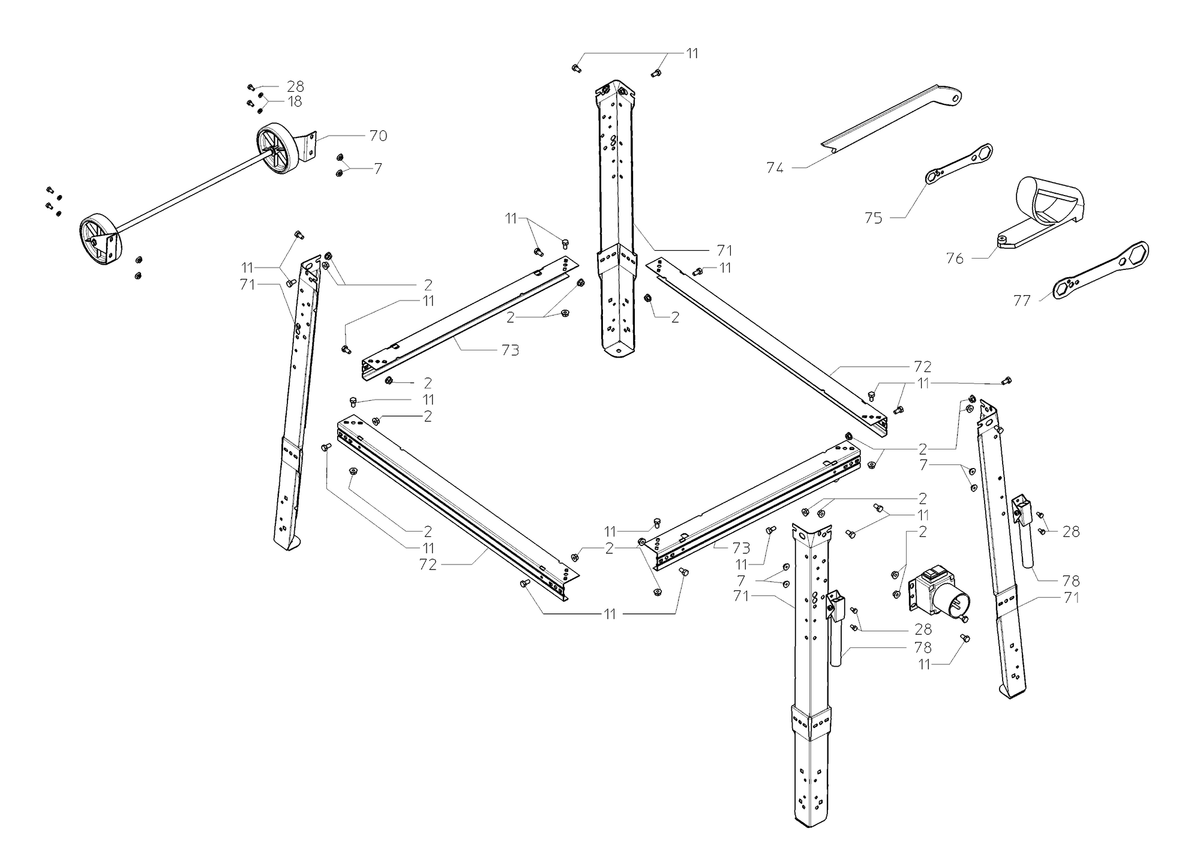

Vue éclatée Metabo TKHS 315M 4,20 DNB 0103153300 10 - page 2

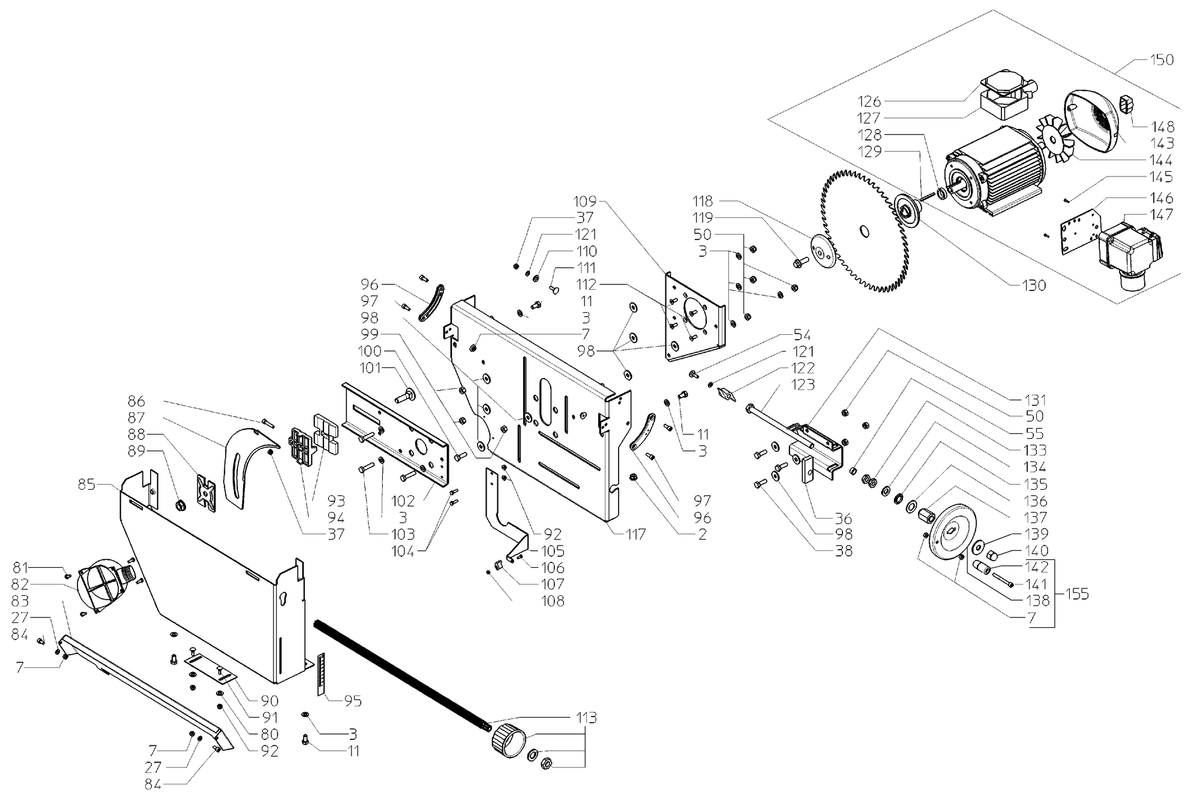

Vue éclatée Metabo TKHS 315M 4,20 DNB 0103153300 10 - page 3

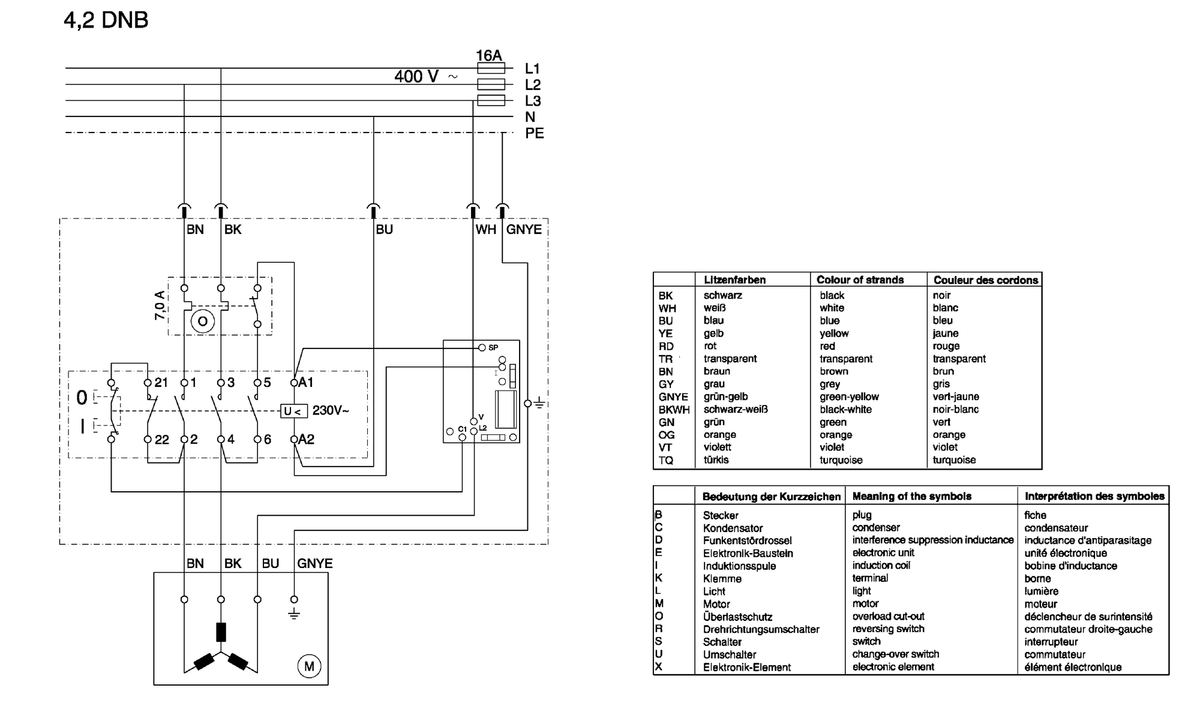

Vue éclatée Metabo TKHS 315M 4,20 DNB 0103153300 10 - page 4

Réf. 1382693309Marque : Metabo

Pièces détachées scie sur table Metabo TKHS 315M 4,20 DNB (0103153300 10)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€242,83 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

135 positions

Pos. Description

Position 1 Ref 1382693309 - PLAQUE RALLONGE BL 2,00X572X832 TKHS315M1382693309 €242,83

Position 2 Ref 6209110995 - Ecrou de bride6209110995 €14,98

Position 3 Ref 141151340 - Rondelle141151340 €14,98

Position 4 Ref 1395200611 - VIS PLAQUE DE ROULEMENT1395200611 €19,93

Position 5 Ref 1382678121 - SUPPORT BL 1,00X70X764,5 TVL1382678121 €73,32

Position 6 Ref 6132685086 - VIS AVEC SIX PAN CREUX M 6X10 VERZ.6132685086 €14,98

Position 7 Ref 6209114230 - Ecrou de bride6209114230 €14,98

Position 8 Ref 1381693917 - CACHE RD20/15-17X11,51381693917 €14,98

Position 9 Ref 1382693828 - SUPPORT BD 2,99X64X213 TKHS315M1382693828 €40,48

Position 10 Ref 1485693889 - GUIDE LATERALE RD 20X2X820 TKHS315M1485693889 €64,92

Position 11 Ref 6103001178 - Vis a six pans6103001178 €14,98

Position 12 Ref 1382693856 - TÔLE ANGULAIRE BL 2,50X30X1161382693856 €47,70

Position 13 Ref 141123420 - Vis a tete fraisee141123420 €14,98

Position 14 Ref 2391091725 - Butee fin2391091725 €16,13

Position 15 Ref 1391200145 - CACHE 32X16X60 QUERANSCHLAG1391200145 €24,49

Position 16 Ref 1393005315 - RÈGLE D'ALIGNEMENT 300 MM1393005315 €63,37

Position 17 Ref 141124490 - Boulon a tete bombee141124490 €14,98

Position 18 Ref 141151940 - Rondelle141151940 €14,98

Position 19 Ref 6241125058 - Ecrou molete6241125058 €16,13

Position 20 Ref 7001144191 - VIS DE POIGNEE-ETOILE M 8X23 (DIN 933) V7001144191 €15,05

Position 21 Ref 1390018033 - BUTÉE SUPERIEUR1390018033 €63,37

Position 22 Ref 6172032905 - VIS IMPRINT CRUCIFORME ST 3,5X16-C-H VER6172032905 €14,98

Position 23 Ref 6174155800 - Vis tole avec tete fraisee6174155800 €14,98

Position 24 Ref 1382409775 - BUTÉE ANGULAIRE INFÉRIEURE BL 2,99 (N.ZC1382409775 €64,92

Position 25 Ref 1381410559 - PIECE DE GLISSEM. BUTÉE LAT.1381410559 €16,13

Position 26 Ref 6264139374 - ECROU M 8 BLECHSTÄRKE 1,8-3,26264139374 €16,13

Position 27 Ref 141130100 - Ecrou a six pans141130100 €14,98

Position 28 Ref 141113290 - Vis a six pans141113290 €14,98

Position 29 Ref 1381409879 - PIECE DE GUIDAGE QUERANSCHLAG1381409879 €19,93

Position 30 Ref 1010017811 - RÈGLE D'ALIGNEMENT 300 MM1010017811 €64,92

Position 31 Ref 1010170008 - BUTEE ANGULAIRE UNTERTEIL1010170008 €145,44

Position 32 Ref 6130019585 - VIS A TÊTE FENDUE M 6X20 VERZ.6130019585 €14,98

Position 33 Ref 1382693287 - TABLETTE BL 2,00X668X868 TKHS315M1382693287 €226,01

Position 34 Ref 1010186710 - BUTEE ANGULAIRE COMPLET ET1010186710 €239,10

Position 35 Ref 1482693691 - TÔLE DENTÉE DE RÉGLAGE BL 2,00X163X440 H1482693691 €96,82

Position 36 Ref 1482693179 - ATTACHE FL 25X10X65 TKHS315M1482693179 €63,37

Position 37 Ref 141130650 - Ecrou 6 pans de blocage141130650 €16,13

Position 38 Ref 141114860 - Vis a six pans141114860 €16,13

Position 39 Ref 1381406667 - GARNITURE DE TABLE PROFILE1381406667 €52,57

Position 41 Ref 1482408962 - RONDELLE EXCENTRIQUE BL 2,99XRD25/RDI 6,1482408962 €14,98

Position 42 Ref 1382694607 - TOLE DE PROTECTION BL 2,00X30X570 TKHS311382694607 €40,48

Position 43 Ref 6172028215 - Vis tole avec tete bombee6172028215 €14,98

Position 44 Ref 141150110 - Rondelle141150110 €14,98

Position 45 Ref 1142694260 - BANDE GRADUÉE 0,30X13X413 0,00-38,80 CM1142694260 €28,18

Position 46 Ref 7854158010 - TUYAU RDI 36,2X1500 PROFIL D7854158010 €64,92

Position 48 Ref 1142694464 - GRADUATION CINTRÉE 0,25X13 47-0 GRAD1142694464 €29,76

Position 49 Ref 1482693683 - TÔLE DENTÉE DE RÉGLAGE BL 2,00X163X440 V1482693683 €96,82

Position 50 Ref 6202002305 - ECROU A SIX PANS AUTOBLOQUANT6202002305 €14,98

Position 51 Ref 1485412910 - Bague de ecartement1485412910 €16,13

Position 52 Ref 6110000659 - Boulon a tete bombee6110000659 €14,98

Position 53 Ref 1383694279 - GUIDE PROFILÉ 463 MM TKHS315M1383694279 €72,70

Position 54 Ref 6110031325 - Boulon a tete bombee6110031325 €14,98

Position 55 Ref 1485693161 - Ecrou Avec épaule1485693161 €42,67

Position 56 Ref 1383680260 - Equerre,KGT 5011383680260 €96,82

Position 57 Ref 1383158458 - BUTÉE PARALLÈLE 570 MM1383158458 €112,94

Position 58 Ref 1382680053 - Piece de serrage1382680053 €145,44

Position 59 Ref 6132087995 - Vis a tete fraisee6132087995 €14,98

Position 60 Ref 7016050711 - STARLOCK7016050711 €14,88

Position 61 Ref 1392205620 - Tole de serrage,BL 1X26X91,51392205620 €16,13

Position 62 Ref 6632111175 - BOULON AVEC TÊTE6632111175 €15,05

Position 63 Ref 2390205484 - Exentre de serrage2390205484 €34,66

Position 64 Ref 1010680243 - Butee parallele,KGT501/TKHS1010680243 €269,04

Position 70 Ref 1010692586 - MECANISME DU CHARIOT TKHS315M GUMMIBEREI1010692586 €80,86

Position 71 Ref 1382693597 - PIED BL 1,5X142X842 TKHS315M1382693597 €80,86

Position 72 Ref 1382407080 - ENTRETOISE BL 1,5X118X844 LANG1382407080 €47,70

Position 73 Ref 1382693813 - ENTRETOISE BL 1,5X118X644 KURZ / TKHS3151382693813 €47,70

Position 74 Ref 343433180 - Coulisseau343433180 €24,49

Position 75 Ref 1392038481 - CLEF BL 3X43/15X145 SW 19X1451392038481 €24,49

Position 76 Ref 1388680470 - POIGNEE GLISSANTE ROT1388680470 €112,94

Position 77 Ref 1492102829 - Cle1492102829 €42,67

Position 78 Ref 1010689330 - MANCHE (PAIRE) TKHS315C/M1010689330 €42,67

Position 80 Ref 141150120 - Rondelle141150120 €14,98

Position 81 Ref 6172001830 - Vis tole avec tete bombee6172001830 €14,98

Position 83 Ref 1382694160 - CHAPEAU BL 1,50X116X613,5 TKHS315M1382694160 €64,92

Position 84 Ref 141113840 - Vis a tete cylindrique141113840 €16,13

Position 85 Ref 1382694119 - BOÎTIER DE PROTECTION BL 2,00X350X600 TK1382694119 €239,10

Position 86 Ref 6127059207 - Vis a tete cylindrique6127059207 €14,98

Position 87 Ref 1010738551 - COIN À FONDRE TKHS315M1010738551 €64,92

Position 88 Ref 1382213749 - PLAQUE D'APPUI BL 2,99X80X601382213749 €16,13

Position 89 Ref 6209002432 - ECROU6209002432 €29,76

Position 90 Ref 1382407110 - TÔLE COULISSANTE BL 1,5X48X137,51382407110 €16,13

Position 91 Ref 6110125036 - VIS TÊTE BOMBÉE 4 PLAT M 5X16 VERZ.6110125036 €14,98

Position 92 Ref 6209018460 - ECROU DE BRIDE6209018460 €14,98

Position 93 Ref 1380693263 - SUPPORT COIN À FONDRE HINTEN TKHS315M1380693263 €45,79

Position 94 Ref 1380693255 - SUPPORT COIN À FONDRE VORNE TKHS315M1380693255 €45,79

Position 95 Ref 1142694472 - BANDE GRADUÉE 0,25X20X114 0-85 MM1142694472 €24,49

Position 96 Ref 1380221442 - SEGMENT PIVOTANT1380221442 €24,49

Position 97 Ref 6127059193 - VIS 6 PANS CREUX6127059193 €14,98

Position 98 Ref 141150810 - Rondelle141150810 €14,98

Position 99 Ref 1385694012 - ECROU A SIX PANS SW13 M8X7,6 TKHS315M1385694012 €19,93

Position 100 Ref 141110320 - Vis a six pans141110320 €16,13

Position 101 Ref 6110019007 - VIS TÊTE BOMBÉE 4 PLAT M 12X50 VERZ.6110019007 €16,13

Position 102 Ref 1382693970 - TÔLE DE SUPPORT COIN À FONDRE BL 2,99X151382693970 €80,86

Position 103 Ref 141113330 - Vis a six pans141113330 €16,13

Position 104 Ref 6121121296 - VIS 6 PANS CREUX6121121296 €14,98

Position 105 Ref 1382694003 - INDICATEUR D'ANGLE DE COUPE BL 2,00X30X31382694003 €52,57

Position 106 Ref 141124560 - VIS IMPRINT CRUCIFORME141124560 €14,98

Position 107 Ref 2391203523 - INDICATEUR RAL 3000-30032391203523 €14,98

Position 108 Ref 141130930 - Ecrou 6 pans de blocage141130930 €14,98

Position 109 Ref 1382694143 - PLAQUE DE MOTEUR BL 2,99X250X300 TKHS3151382694143 €96,82

Position 110 Ref 141155660 - Ressort a disques141155660 €14,98

Position 111 Ref 6110000608 - VIS TÊTE BOMBÉE 4 PLAT6110000608 €14,98

Position 112 Ref 6132661454 - VIS AVEC SIX PAN CREUX6132661454 €14,98

Position 113 Ref 316097060 - Cremaillere complet316097060 €73,32

Position 114 Ref 1391200390 - Roue de reglage1391200390 €28,18

Position 115 Ref 141156740 - Rondelle141156740 €14,98

Position 116 Ref 6205032396 - ECROU A SIX PANS FIN6205032396 €14,98

Position 117 Ref 1382693996 - RECEPTACLE DE COPEAUX BL 2,99X900X480 TK1382693996 €239,10

Position 118 Ref 1330025316 - CONTRE FLASQUE D 2761330025316 €45,79

Position 119 Ref 141122670 - Vis a six pans141122670 €29,76

Position 121 Ref 141150130 - Rondelle141150130 €14,98

Position 122 Ref 7005155791 - ECROU PAPILLON M 67005155791 €15,05

Position 123 Ref 6103694050 - VIS A SIX PANS M 12X220 VERZ.6103694050 €52,57

Position 126 Ref 1331409665 - CAPOT BOITE DE BRANCHEMENT MOT1331409665 €15,05

Position 127 Ref 1331409657 - CAPOT BOITE BRANCHEM MOTEUR IN1331409657 €28,18

Position 128 Ref 6442694557 - DOUILLE D'ÉCARTEMENT RD 26,9/20,5X7 TKHS6442694557 €29,76

Position 129 Ref 6721041830 - FEATHER KEY6721041830 €14,88

Position 130 Ref 1330025308 - FLASQUE DE SUPPORT LAME DE SCI1330025308 €64,92

Position 131 Ref 1382694038 - EMBRAYGE REGLAGE HAUTEUR BL 2,99 TKHS3151382694038 €80,86

Position 133 Ref 6205055744 - ECROU A SIX PANS FIN M 12 VERZ. FORM B6205055744 €14,98

Position 134 Ref 6300016705 - Rondelle6300016705 €14,98

Position 135 Ref 7151694106 - PALIER GFM-1820-047151694106 €24,49

Position 136 Ref 7104694092 - CHECK WASHE GTM-1832-015 TKHS315M7104694092 €34,66

Position 137 Ref 1485694087 - ECROU À COLLET 6KT SW24X37/M12 TKHS315M1485694087 €28,18

Position 138 Ref 1382411257 - ROUE A MAIN BL 2X RD 1651382411257 €42,67

Position 139 Ref 6305002508 - RONDELLE B 13 VERZ.6305002508 €14,98

Position 140 Ref 6201002158 - ECROU BORGNE M 12 VERZ.6201002158 €16,13

Position 141 Ref 6121112564 - VIS 6 PANS CREUX6121112564 €14,98

Position 143 Ref 1331408847 - CARTER PROTECTION 120/131331408847 €19,93

Position 144 Ref 1331408839 - PALE VENTILATEUR 120/13 WELLEND. 161331408839 €15,05

Position 145 Ref 141130070 - Ecrou a six pans141130070 €14,98

Position 146 Ref 1382407063 - TÔLE COMMUTATEUR BD 2,00X85X125,51382407063 €15,05

Position 147 Ref 8132605565 - INTERRUPTEUR SSK DNB UC230V M=7A K900VB/8132605565 €537,55

Position 148 Ref 1381083779 - PROTECTION MOTORWELLE1381083779 €14,98

Position 155 Ref 1010702140 - ROUE A MAIN KPL. TKHS315M1010702140 €52,57
