Pièces détachées scie sur table Metabo TKHS 315M 4,20 DNB (0103153300 13)

En stockPièce d'origine

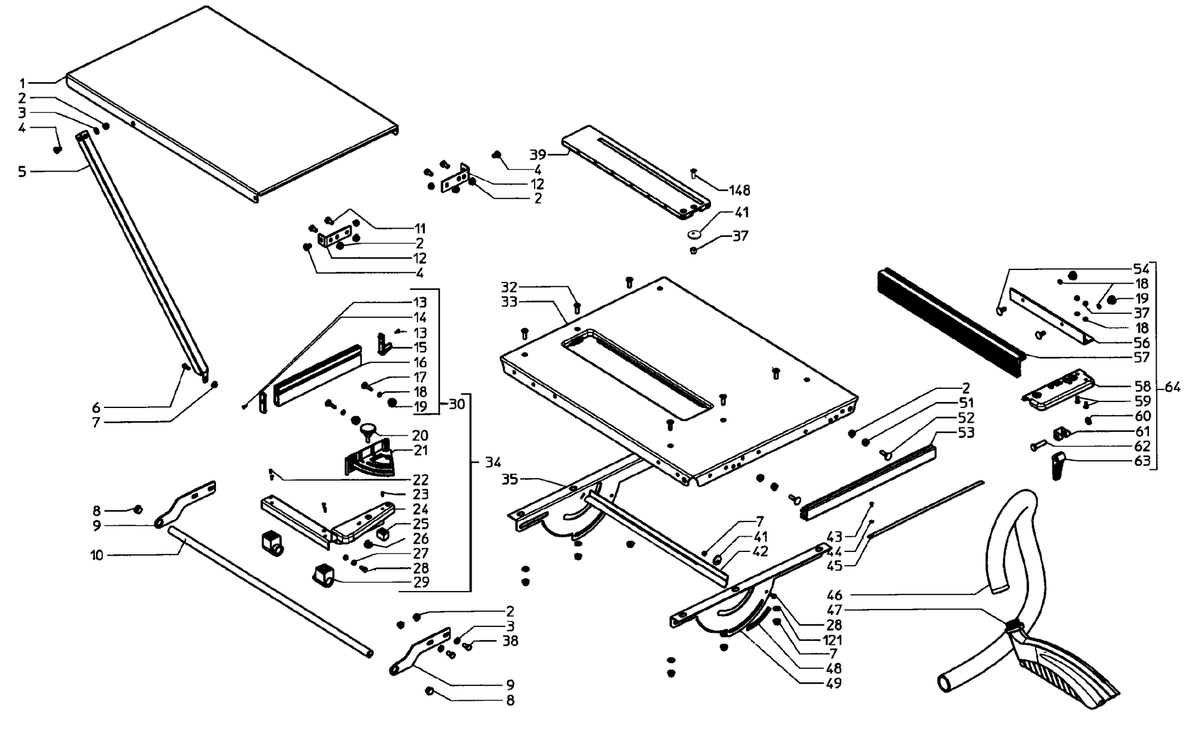

Vue éclatée Metabo TKHS 315M 4,20 DNB 0103153300 13 - page 1

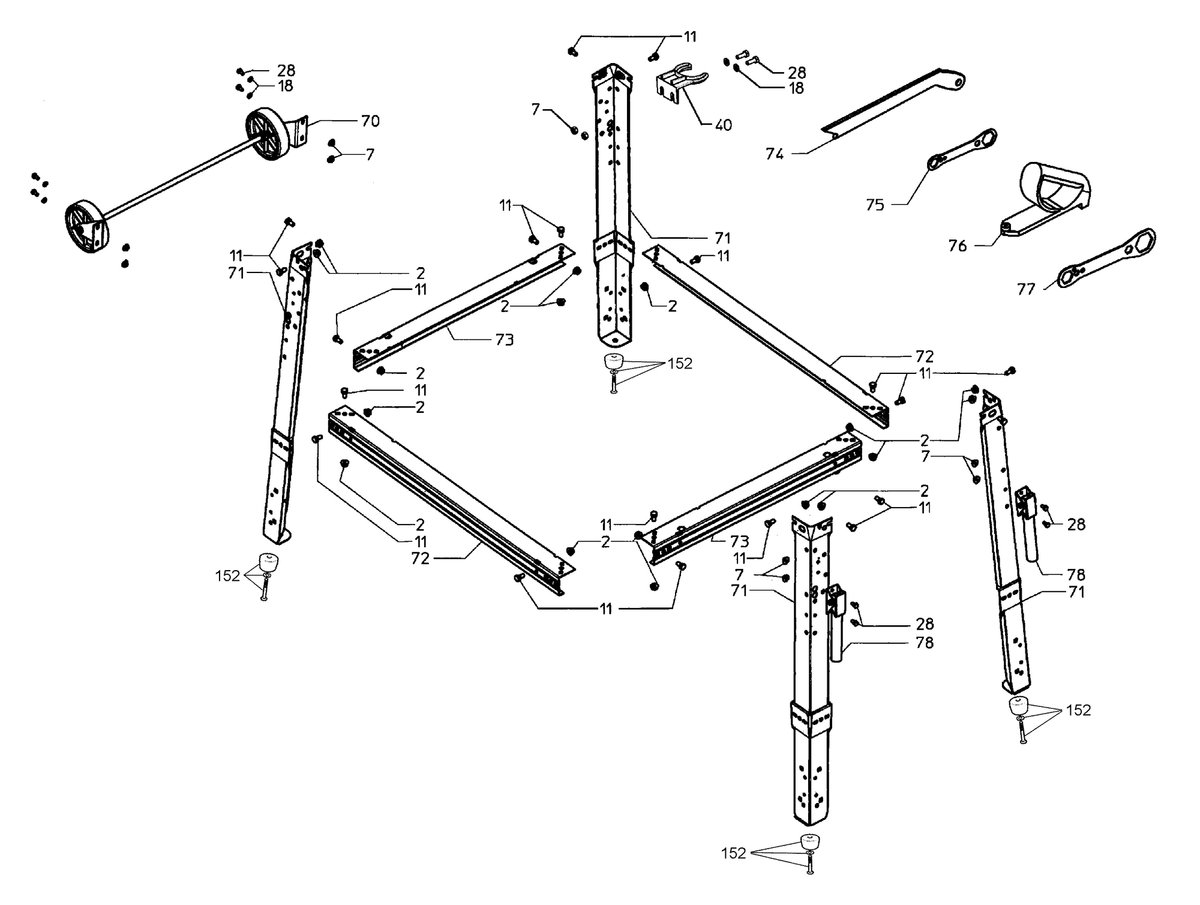

Vue éclatée Metabo TKHS 315M 4,20 DNB 0103153300 13 - page 2

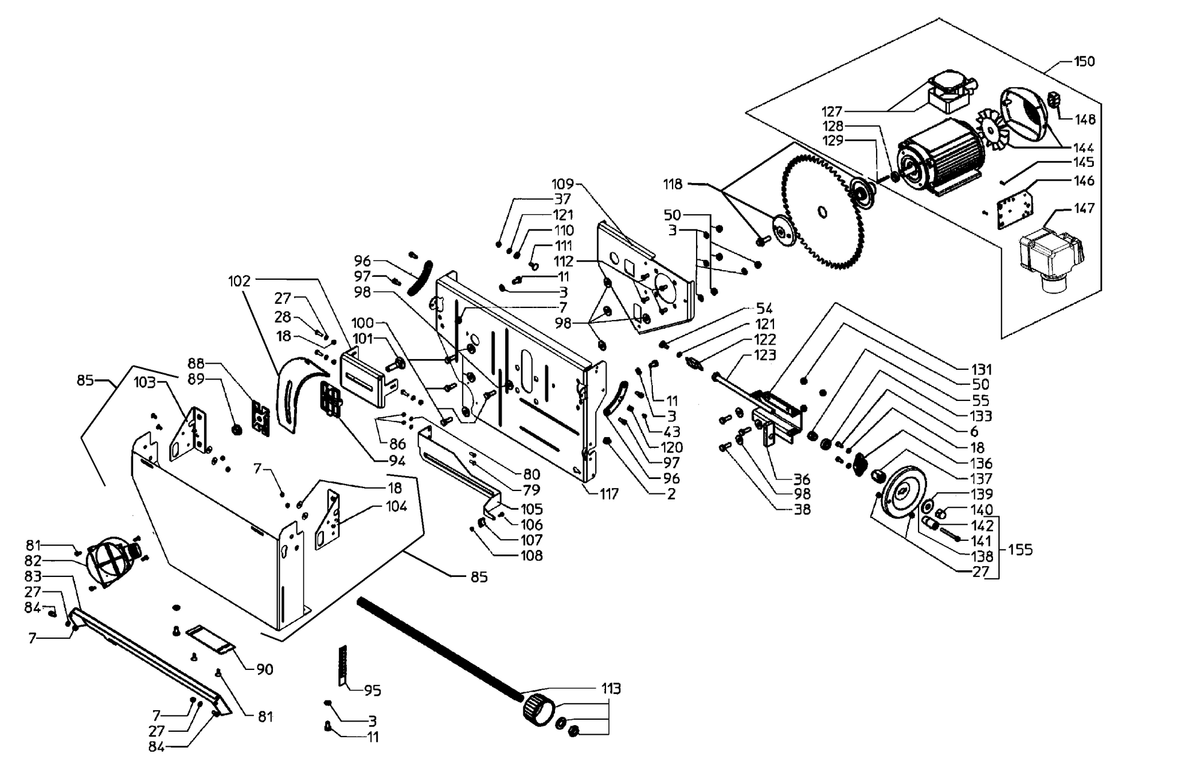

Vue éclatée Metabo TKHS 315M 4,20 DNB 0103153300 13 - page 3

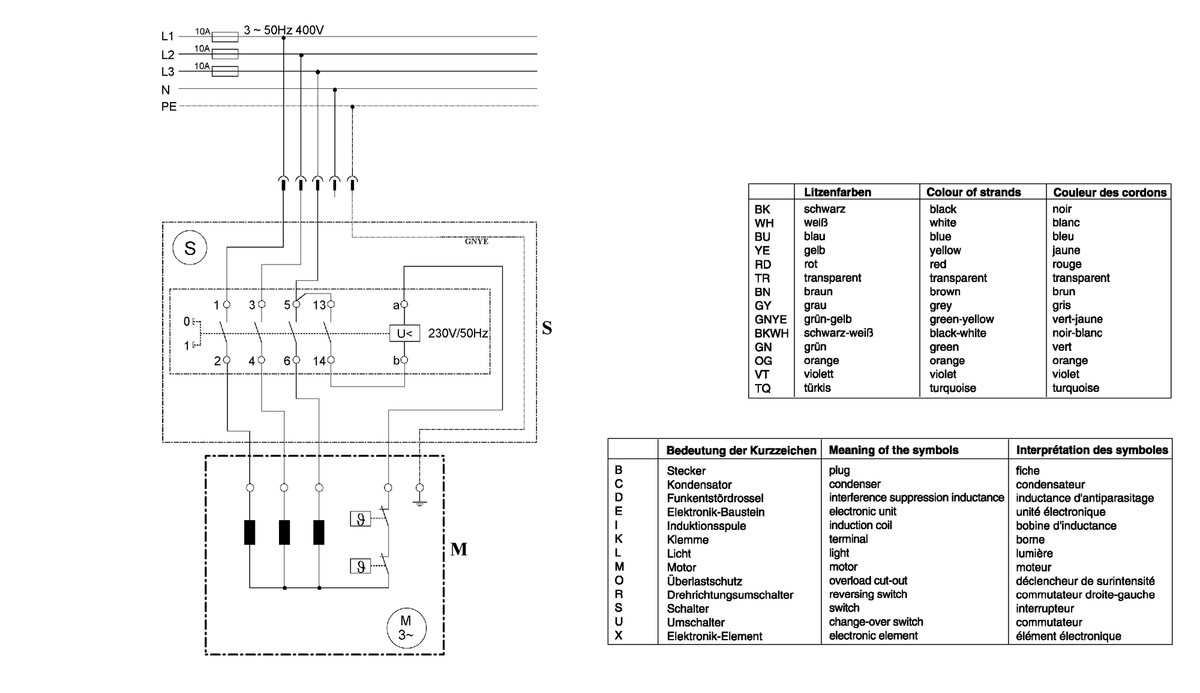

Vue éclatée Metabo TKHS 315M 4,20 DNB 0103153300 13 - page 4

Réf. 1382693309Marque : Metabo

Pièces détachées scie sur table Metabo TKHS 315M 4,20 DNB (0103153300 13)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€242,83 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

124 positions

Pos. Description

Position 1 Ref 1382693309 - PLAQUE RALLONGE BL 2,00X572X832 TKHS315M1382693309 €242,83

Position 2 Ref 6209110995 - Ecrou de bride6209110995 €14,98

Position 3 Ref 141151340 - Rondelle141151340 €14,98

Position 4 Ref 1395200611 - VIS PLAQUE DE ROULEMENT1395200611 €19,93

Position 5 Ref 1382678121 - SUPPORT BL 1,00X70X764,5 TVL1382678121 €73,32

Position 6 Ref 6132685086 - VIS AVEC SIX PAN CREUX M 6X10 VERZ.6132685086 €14,98

Position 7 Ref 6209114230 - Ecrou de bride6209114230 €14,98

Position 8 Ref 1381693917 - CACHE RD20/15-17X11,51381693917 €14,98

Position 9 Ref 1382693828 - SUPPORT BD 2,99X64X213 TKHS315M1382693828 €40,48

Position 10 Ref 1485693889 - GUIDE LATERALE RD 20X2X820 TKHS315M1485693889 €64,92

Position 11 Ref 6103001178 - Vis a six pans6103001178 €14,98

Position 12 Ref 1382693856 - TÔLE ANGULAIRE BL 2,50X30X1161382693856 €47,70

Position 13 Ref 141123420 - Vis a tete fraisee141123420 €14,98

Position 14 Ref 2391091725 - Butee fin2391091725 €16,13

Position 15 Ref 1391200145 - CACHE 32X16X60 QUERANSCHLAG1391200145 €24,49

Position 16 Ref 1393005315 - RÈGLE D'ALIGNEMENT 300 MM1393005315 €63,37

Position 17 Ref 141124490 - Boulon a tete bombee141124490 €14,98

Position 18 Ref 141151940 - Rondelle141151940 €14,98

Position 19 Ref 6241125058 - Ecrou molete6241125058 €16,13

Position 20 Ref 7001144191 - VIS DE POIGNEE-ETOILE M 8X23 (DIN 933) V7001144191 €15,05

Position 21 Ref 1390018033 - BUTÉE SUPERIEUR1390018033 €63,37

Position 22 Ref 6172032905 - VIS IMPRINT CRUCIFORME ST 3,5X16-C-H VER6172032905 €14,98

Position 23 Ref 6174155800 - Vis tole avec tete fraisee6174155800 €14,98

Position 24 Ref 1382409775 - BUTÉE ANGULAIRE INFÉRIEURE BL 2,99 (N.ZC1382409775 €64,92

Position 25 Ref 1381410559 - PIECE DE GLISSEM. BUTÉE LAT.1381410559 €16,13

Position 26 Ref 6264139374 - ECROU M 8 BLECHSTÄRKE 1,8-3,26264139374 €16,13

Position 27 Ref 141130100 - Ecrou a six pans141130100 €14,98

Position 28 Ref 141113290 - Vis a six pans141113290 €14,98

Position 29 Ref 1381409879 - PIECE DE GUIDAGE QUERANSCHLAG1381409879 €19,93

Position 30 Ref 1010017811 - RÈGLE D'ALIGNEMENT 300 MM1010017811 €64,92

Position 32 Ref 6130019585 - VIS A TÊTE FENDUE M 6X20 VERZ.6130019585 €14,98

Position 33 Ref 1382693287 - TABLETTE BL 2,00X668X868 TKHS315M1382693287 €226,01

Position 34 Ref 1010186710 - BUTEE ANGULAIRE COMPLET ET1010186710 €239,10

Position 35 Ref 1482693691 - TÔLE DENTÉE DE RÉGLAGE BL 2,00X163X440 H1482693691 €96,82

Position 36 Ref 1482693179 - ATTACHE FL 25X10X65 TKHS315M1482693179 €63,37

Position 37 Ref 141130650 - Ecrou 6 pans de blocage141130650 €16,13

Position 38 Ref 141114860 - Vis a six pans141114860 €16,13

Position 39 Ref 1381406667 - GARNITURE DE TABLE PROFILE1381406667 €52,57

Position 40 Ref 1382721906 - SUPPORT TUYAU TKHS 315 D&D ET1382721906 €19,93

Position 41 Ref 1482408962 - RONDELLE EXCENTRIQUE BL 2,99XRD25/RDI 6,1482408962 €14,98

Position 42 Ref 1382721892 - TOLE DE PROTECTION TKHS 315 D&D ET1382721892 €28,18

Position 43 Ref 6172028215 - Vis tole avec tete bombee6172028215 €14,98

Position 44 Ref 141150110 - Rondelle141150110 €14,98

Position 45 Ref 1142694260 - BANDE GRADUÉE 0,30X13X413 0,00-38,80 CM1142694260 €28,18

Position 46 Ref 7854158010 - TUYAU RDI 36,2X1500 PROFIL D7854158010 €64,92

Position 47 Ref 1010738543 - CAPOT D'EXTRACTION+SUPPORT1010738543 €45,79

Position 48 Ref 1142694464 - GRADUATION CINTRÉE 0,25X13 47-0 GRAD1142694464 €29,76

Position 49 Ref 1482693683 - TÔLE DENTÉE DE RÉGLAGE BL 2,00X163X440 V1482693683 €96,82

Position 50 Ref 6202002305 - ECROU A SIX PANS AUTOBLOQUANT6202002305 €14,98

Position 51 Ref 1485412910 - Bague de ecartement1485412910 €16,13

Position 52 Ref 6110000659 - Boulon a tete bombee6110000659 €14,98

Position 53 Ref 1383694279 - GUIDE PROFILÉ 463 MM TKHS315M1383694279 €72,70

Position 54 Ref 6110031325 - Boulon a tete bombee6110031325 €14,98

Position 55 Ref 1485693161 - Ecrou Avec épaule1485693161 €42,67

Position 56 Ref 1383680260 - Equerre,KGT 5011383680260 €96,82

Position 57 Ref 1383158458 - BUTÉE PARALLÈLE 570 MM1383158458 €112,94

Position 58 Ref 1382680053 - Piece de serrage1382680053 €145,44

Position 59 Ref 6132087995 - Vis a tete fraisee6132087995 €14,98

Position 60 Ref 7016050711 - STARLOCK7016050711 €14,88

Position 61 Ref 1392205620 - Tole de serrage,BL 1X26X91,51392205620 €16,13

Position 62 Ref 6632111175 - BOULON AVEC TÊTE6632111175 €15,05

Position 63 Ref 2390205484 - Exentre de serrage2390205484 €34,66

Position 64 Ref 1010680243 - Butee parallele,KGT501/TKHS1010680243 €269,04

Position 70 Ref 1010692586 - MECANISME DU CHARIOT TKHS315M GUMMIBEREI1010692586 €80,86

Position 71 Ref 1382693597 - PIED BL 1,5X142X842 TKHS315M1382693597 €80,86

Position 72 Ref 1382407080 - ENTRETOISE BL 1,5X118X844 LANG1382407080 €47,70

Position 73 Ref 1382693813 - ENTRETOISE BL 1,5X118X644 KURZ / TKHS3151382693813 €47,70

Position 74 Ref 343433180 - Coulisseau343433180 €24,49

Position 75 Ref 1392038481 - CLEF BL 3X43/15X145 SW 19X1451392038481 €24,49

Position 76 Ref 1388680470 - POIGNEE GLISSANTE ROT1388680470 €112,94

Position 77 Ref 1492102829 - Cle1492102829 €42,67

Position 78 Ref 1010689330 - MANCHE (PAIRE) TKHS315C/M1010689330 €42,67

Position 79 Ref 6123612815 - VIS SIX PAN CREUX6123612815 €14,98

Position 80 Ref 141150120 - Rondelle141150120 €14,98

Position 81 Ref 6172001830 - Vis tole avec tete bombee6172001830 €14,98

Position 83 Ref 1382694160 - CHAPEAU BL 1,50X116X613,5 TKHS315M1382694160 €64,92

Position 84 Ref 141113840 - Vis a tete cylindrique141113840 €16,13

Position 85 Ref 1382694119 - BOÎTIER DE PROTECTION BL 2,00X350X600 TK1382694119 €239,10

Position 86 Ref 6127059207 - Vis a tete cylindrique6127059207 €14,98

Position 88 Ref 1382213749 - PLAQUE D'APPUI BL 2,99X80X601382213749 €16,13

Position 89 Ref 6209002432 - ECROU6209002432 €29,76

Position 90 Ref 1382407110 - TÔLE COULISSANTE BL 1,5X48X137,51382407110 €16,13

Position 94 Ref 1380693255 - SUPPORT COIN À FONDRE VORNE TKHS315M1380693255 €45,79

Position 95 Ref 1142694472 - BANDE GRADUÉE 0,25X20X114 0-85 MM1142694472 €24,49

Position 96 Ref 1380729756 - SEGMENT PIVOTANT TKHS-M1380729756 €29,76

Position 98 Ref 141150810 - Rondelle141150810 €14,98

Position 100 Ref 141110320 - Vis a six pans141110320 €16,13

Position 101 Ref 6110019007 - VIS TÊTE BOMBÉE 4 PLAT M 12X50 VERZ.6110019007 €16,13

Position 102 Ref 1010738551 - COIN À FONDRE TKHS315M1010738551 €64,92

Position 104 Ref 1482721849 - EQUERRE TKHS 315 D&D ET1482721849 €42,67

Position 106 Ref 141124560 - VIS IMPRINT CRUCIFORME141124560 €14,98

Position 107 Ref 2391203523 - INDICATEUR RAL 3000-30032391203523 €14,98

Position 108 Ref 141130930 - Ecrou 6 pans de blocage141130930 €14,98

Position 109 Ref 1382721884 - PLAQUE DE MOTEUR TKHS 315 D&D ET1382721884 €52,57

Position 110 Ref 141155660 - Ressort a disques141155660 €14,98

Position 111 Ref 6110000608 - VIS TÊTE BOMBÉE 4 PLAT6110000608 €14,98

Position 112 Ref 6132661454 - VIS AVEC SIX PAN CREUX6132661454 €14,98

Position 113 Ref 316097060 - Cremaillere complet316097060 €73,32

Position 117 Ref 1382722031 - RECEPTACLE DE COPEAUX TKHS315 D&D1382722031 €191,26

Position 118 Ref 1010689240 - FLASQUE DE SUPPORT LAME DE SCI ET1010689240 €73,32

Position 120 Ref 1482681987 - INDICATEUR D´ANGLE BL 1,50X10X21,5 KGS301482681987 €16,13

Position 121 Ref 141150130 - Rondelle141150130 €14,98

Position 122 Ref 7005155791 - ECROU PAPILLON M 67005155791 €15,05

Position 123 Ref 6103722010 - VIS A SIX PANS M 12-10 207LANG VERZ.6103722010 €24,86

Position 127 Ref 1010726510 - BOÎTE DE JONCTION CPL TKHS 315M1010726510 €47,70

Position 128 Ref 6442722020 - BOITE D'ECARTEMENT TKHS315 D&D6442722020 €16,13

Position 129 Ref 6721041830 - FEATHER KEY6721041830 €14,88

Position 131 Ref 1382694038 - EMBRAYGE REGLAGE HAUTEUR BL 2,99 TKHS3151382694038 €80,86

Position 133 Ref 143115740 - ROULEMENT À BILLES143115740 €29,76

Position 136 Ref 1388721916 - BEARING SEA TKHS 315 D&D ET1388721916 €19,93

Position 137 Ref 6260721923 - TENSION NU TKHS 315 D&D ET6260721923 €15,05

Position 138 Ref 1382411257 - ROUE A MAIN BL 2X RD 1651382411257 €42,67

Position 139 Ref 6305002508 - RONDELLE B 13 VERZ.6305002508 €14,98

Position 140 Ref 6201002158 - ECROU BORGNE M 12 VERZ.6201002158 €16,13

Position 141 Ref 6121112564 - VIS 6 PANS CREUX6121112564 €14,98

Position 144 Ref 1010722000 - PALE VENTILATEUR+CARTER PROTEC TKHS 3151010722000 €42,67

Position 145 Ref 6103001356 - VIS A SIX PANS M 6X16 VERZ.FLECKBESCHICH6103001356 €14,98

Position 146 Ref 1382407063 - TÔLE COMMUTATEUR BD 2,00X85X125,51382407063 €15,05

Position 147 Ref 8132721980 - INTERRUPTEUR SSK 3,4/4,2 DNB TKHS 315 D&8132721980 €145,44

Position 148 Ref 6132087995 - Vis a tete fraisee6132087995 €14,98

Position 150 Ref 316094800 - Moteur complet316094800 €1.640,71

Position 152 Ref 344113100 - Pied en caoutchouc set344113100 €28,18

Position 155 Ref 1010702140 - ROUE A MAIN KPL. TKHS315M1010702140 €52,57

Position 160 Ref 1381083779 - PROTECTION MOTORWELLE1381083779 €14,98

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre scie sur table Metabo TKHS 315M 4,20 DNB ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbon, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence 0103153300 13.

Comment trouver la bonne pièce

Vérifiez la référence 0103153300 13 sur la plaque signalétique de votre machine.
Repérez la pièce sur la vue éclatée et notez son numéro de position.
Sélectionnez la ligne correspondante dans la liste des références.

Toutes les références sont des pièces Metabo d’origine constructeur.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
